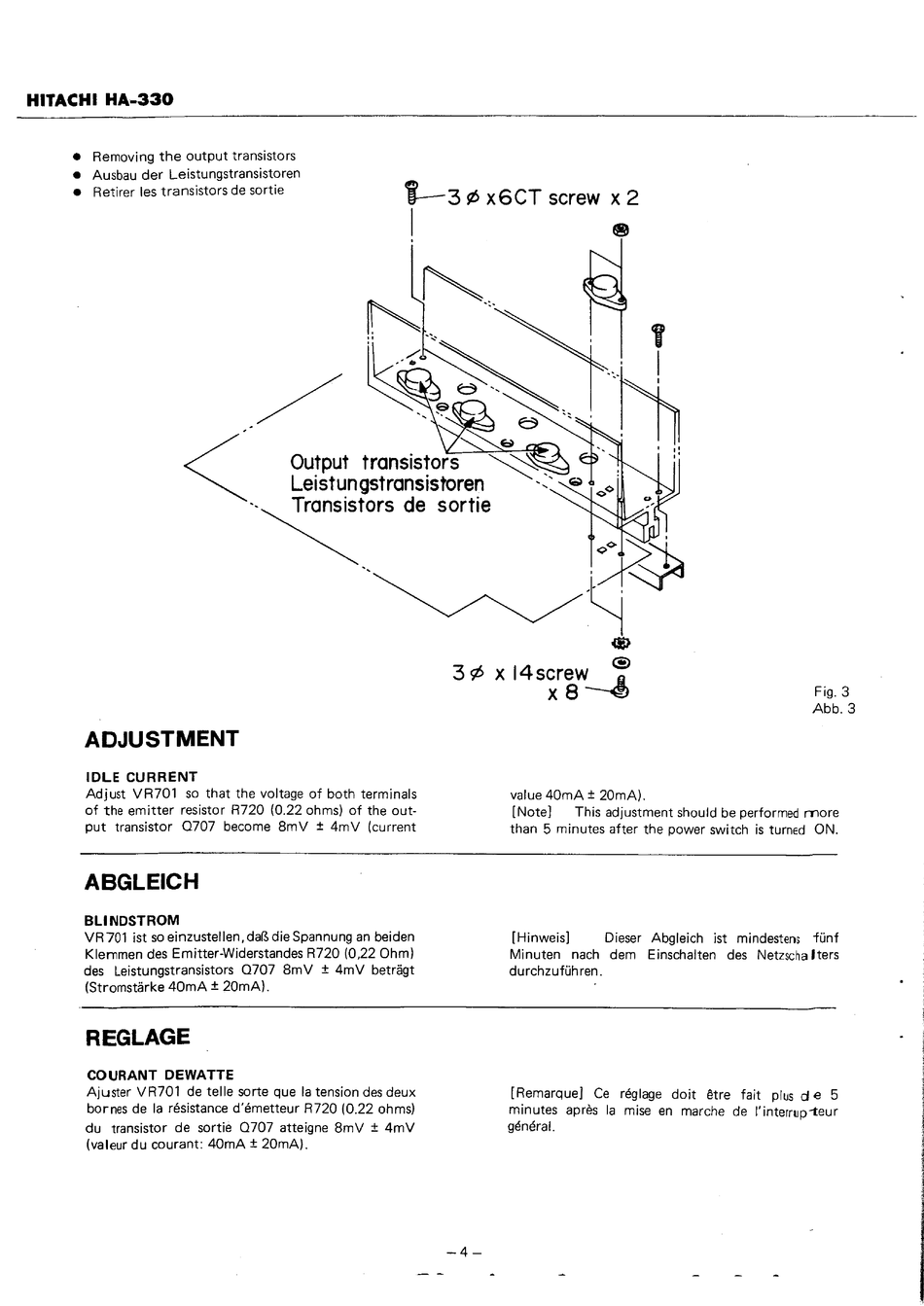

HITACHI HA-330
•
Removing the output transistors
•
Ausbau der Leistungstransistoren
•
Retirer les transistors de sortie
i--3
st>
x6CT screw
x
2
I
--
ADJUSTMENT
IDLE
CURRENT
Adjust VR701 so that the voltage of both terminals
of the emitter resistor R720 (0.22 ohms) of the out-
put transistor 0707 become 8mV ± 4mV {current
ABGLEICH
BLINDSTROM
VR701 ist soeinzustellen,dafSdieSpannung an beiden
Klemmen des Emitter-Widerstandes R720 (0,22 Ohm)
des Leistungstransistors 0707 8mV ± 4mV betriigt
(Stromstiirke 40mA ± 20mA).
REGLAGE
COURANT DEWATTE
Ajuster VR701 de telle sorte que la tension des deux
bornes de la resistance d'emetteur R720 (0.22 ohms)
du transistor de sortie 0707 atteigne 8mV ± 4mV
{valeur du courant: 40mA ± 20mA).
.::p~
-~
e
3 st>
x
14screw
';
x8~
Fig. 3
Abb.
3
-4-
value 40mA ± 20mA).
[Note]
This adjustment should be performed more
than 5 minutes after the power switch is turned ON.
[Hinweis]
Dieser Abgleich ist mindestens fUnf
Minuten nach dem Einschalten des Netzscha lters
durchzufUhren.
[ Remarque] Ce reglage do it
et
re fa it plus
de 5
minutes apres la mise en marche de I' interrup-t:eur
general.
