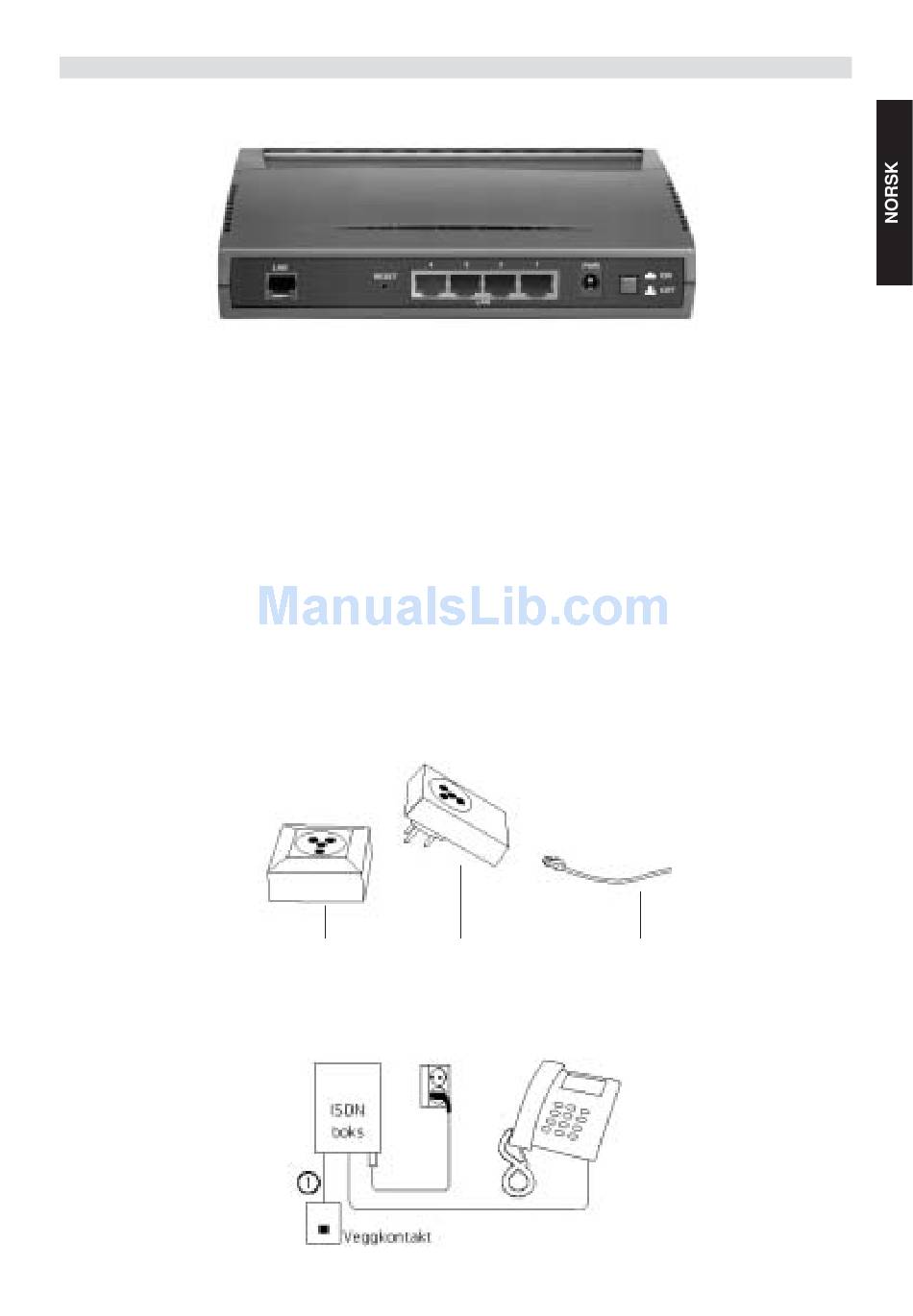

2.2 UTTAK PÅ BAKSIDEN
LINE (RJ-11-kabel) Koble til medfølgende svart kabel mellom LINE uttaket (RJ-11) på routeren og MODEM/ADSL
uttaket (RJ-45) på splitteren (ADSL filteret)
1,2,3 & 4 LAN PORTER (RJ-45-kontakter) Koble til medfølgende nettverkskabel (ethernet) mellom ønsket LAN port
og nettverkskortet på din pc. Du kan koble inntil fire pc'er direkte til LAN portene på routeren. Ønsker du å koble til flere
pc'er, kan du komplementere med en HUB eller SWITCH.
PWR Koble til medfølgende strømadapter i uttaket.
2.3 KABEL FØRING
Ethernet-porten
Du kan bruke både krysset og vanlig ethernet kabel (kat. 5) mellom routeren og pc.
2.4

LINJEKOBLING

Tilkoblingen til ADSL skjer gjennom veggkontakten som du i dag bruker til telefon eller ISDN-boks. Avstanden mellom
splitter og ADSL-routeren og mellom ADSL-routeren og PC må ikke overstige 100 meter. Avstanden mellom splitter og
ISDN-boks må ikke overstige 10 meter. Hvis du har en tre-polet telefonkontakt av den gamle typen, trenger du en
overgangskontakt, slik at du får koblet til kablene som følger med i denne pakken. Overgangskontakter får du kjøpt i
forretninger som selger tele og dataprodukter. Pluggene på de medfølgende grå kablene er av typen RJ-45. Den sorte
modemkabelen har henholdsvis RJ45 og RJ11 plugger.
Hvis du har ISDN
Tegning A - Før oppkobling
Topcom Xplorer 874B
Veggkontakt,
gammel type 3
(tre-polet)
Overgang
Topcom Xplorer 874B
Nettverkskabel
med RJ45-plugg
