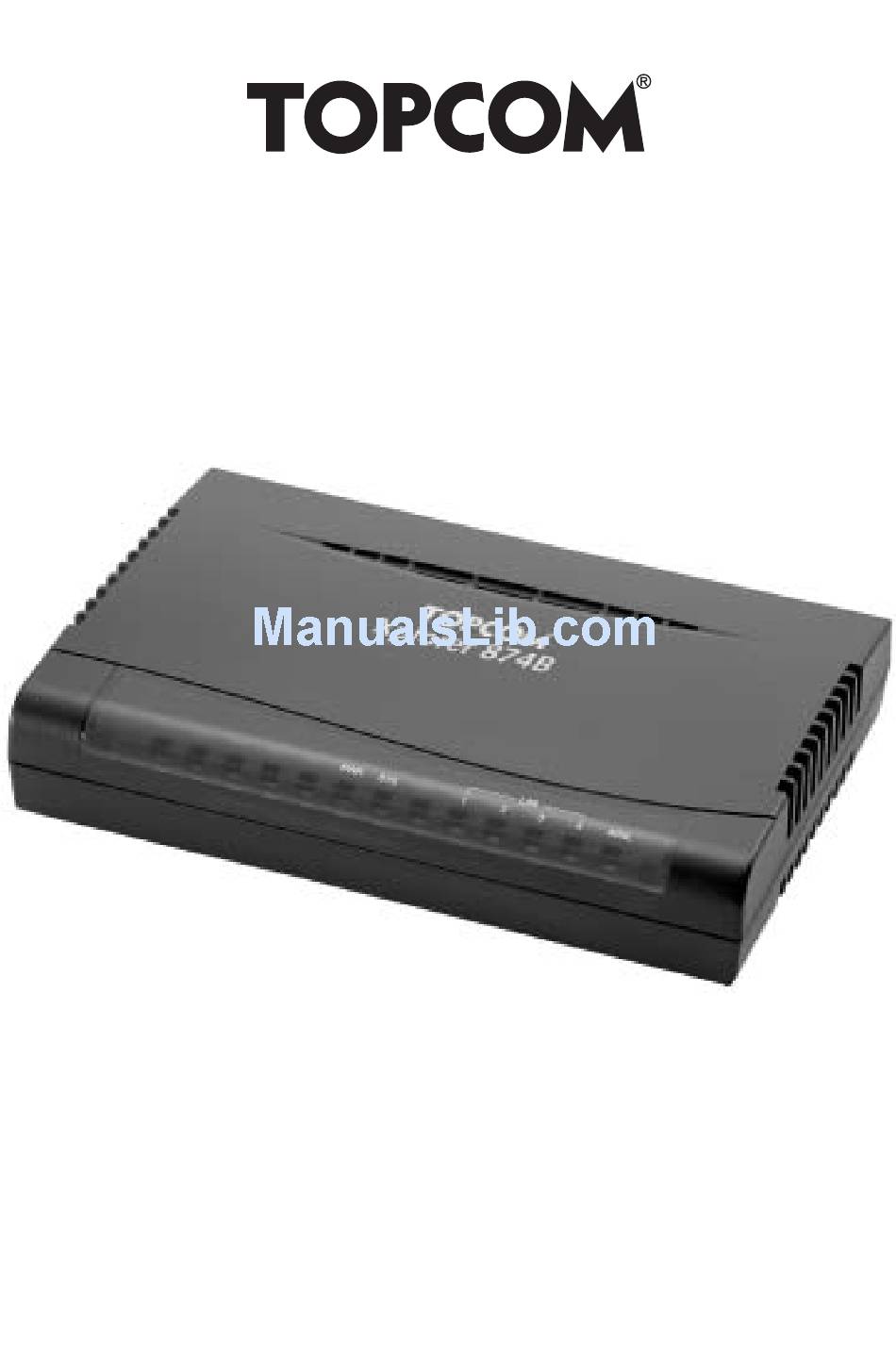

- Page 1 Xplorer 874B QUICK INSTALLATION GUIDE HURTIG INSTALLASJONSVEILEDNING V1.0...
- Page 2 Funksjoner beskrevet i denne manualen kan endres uten nærmere informasjon. This product is in compliance with the essential requirements and other relevant provisions of the R&TTE directive 1999/5/EC. http://www.topcom.net/support/cedeclarations.php FOR USE IN: NORWAY The Declaration of conformity can be found on : This product is made by Topcom Belgium...
-
Page 3: Table Of Contents
PAKKENS INNHOLD EGENSKAPER ADSL ROUTERENS FUNKTION LED-LYS UTTAK PÅ BAKSIDEN KABEL FØRING LINJEKOBLING VANLIGE BRUKSOMRÅDER KONFIGURERE NETTVERKS INSTILLINGER For Windows XP Autentisering (PPPoE innlogging) FEILSØKING. GARANTI - NORGE GARANTIPERIODE GARANTIHÅNDTERING IKKE INKLUDERT I GARANTIEN Topcom Xplorer 874B Topcom Xplorer 874B... -
Page 4: Introduktion
Topcom Xplorer 874B 1 INTRODUKTION PAKKENS INNHOLD ADSL-router En ADSL-splitter Hurtig installasjonsveiledning (denne) En svart DSL-kabel (RJ45-RJ11) To CAT-5 nettverkskabler (ethernet) En CD med utførlig engelsk brukermanual, samt ett konfigurasjonsprogram. En strømforsyning EGENSKAPER ADSL Multi-Mode standard: • opp till 8Mbps nedstrøm. -
Page 5: Uttak På Baksiden
Pluggene på de medfølgende grå kablene er av typen RJ-45. Den sorte modemkabelen har henholdsvis RJ45 og RJ11 plugger. Veggkontakt, gammel type 3 (tre-polet) Hvis du har ISDN Tegning A - Før oppkobling Topcom Xplorer 874B Overgang Nettverkskabel med RJ45-plugg Topcom Xplorer 874B... - Page 6 Topcom Xplorer 874B Hvis du har ISDN-linje Tegning B - Etter oppkobling Ta kabelen som går mellom ISDN-boksen og veggkontakten (tegning A) og flytt pluggen som sitter i vegg- kontakten over til kontakten merket PHONE/ISDN på splitteren (tegning B). La den andre enden fortsatt sitte i ISDN-boksen.
-
Page 7: Vanlige Bruksområder
Hvis nettverkskortet er korrekt installert vil lampen merket 10/100 lyse. Hvis du har fulgt veiledningen, er det n tid for f¿lge de instruksjoner du har f tt fra din internettleverand¿r VANLIGE BRUKSOMRÅDER Topcom Xplorer 874B XPLORER 874B Topcom Xplorer 874B... -
Page 8: Konfigurere Nettverks Instillinger
Topcom Xplorer 874B XPLORER 874B 3 KONFIGURERE NETTVERKS INSTILLINGER I dette avsnittet beskrives hvilken konfigurering som kreves for at pc’n skal kommunisere via ADSL routeren. Eksempelet viser Windows XP. FOR WINDOWS XP Gå till Start / Kontrollpanel (Klassisk visning). Topcom Xplorer 874B... - Page 9 Dobbelt klikk på Nettverkstilkobling. Høyre klikk på ikonet for Lokal Tilkobling (Aktivert) og velg Egenskaper. Velg Internet protokoll (TCP/IP) och klikk på Egenskaper. 5. Velg Motta IP-adresse automatisk og Motta DNS-server adresse automatisk. Topcom Xplorer 874B Topcom Xplorer 874B...
-
Page 10: Autentisering (Pppoe Innlogging)
Topcom Xplorer 874B Trykk på OK for å avslutte konfigurasjonen. Vil du forsikre deg om utstyret er koblet på rett måte? – se feilsøking i avsnitt 3.5. AUTENTISERING (PPPOE INNLOGGING) (om du har ADSL abonnement som krever brukernavn/passord ved innlogging.) Du må... - Page 11 Topcom Xplorer 874B Velg ’OK’ og installasjonen starter. Klikk ”Next”... Klikk ”Next”... Topcom Xplorer 874B...
- Page 12 Topcom Xplorer 874B Klikk ”Next” og en indikator viser status for filkopiering. Avslutt installasjonen med ’Finish’. Topcom Xplorer 874B...
- Page 13 Topcom Xplorer 874B Start konfigurasjonsprogrammet via ’Start / Alle programmer / ADSL Modem utility’ Bildet ovenfor viser forhåndsinnstilte parameterne i routeren. I ISP feltet kan du endre innstillingene slik at de stemmer med abonnements informasjonen du har fått ifra din ADSL leverandør.
- Page 14 Topcom Xplorer 874B I eksempelet ovenfor er PPPoE innlogging valgt. I tillegg må du fylle ut brukernavn (User Name) og passord (Password) som du har fått ifra din ADSL leverandør. Trykk deretter ”OK” Du får spørsmål om endringene skal lagres. Klikk ’Ja’.
- Page 15 Topcom Xplorer 874B Har du lagt inn korrekt abonnements informasjonen i routeren, skal din internett forbindelse være tilkoblet og du skal kunne bruke internett. Har du annet operativsystem enn Windows, eller av noen grunn ikke kan installere medfølgende konfigurasjonsprogram kan du via en web leser logge deg inn på routeren og endre innstillinger. Under finner du en utførlig guide .
- Page 16 Topcom Xplorer 874B Fyll inn de verdiene du har fått ifra din internett leverandør. De viktigste verdiene er ’Encapsulation’, ’VPI/VCI’ og abonnements informasjon som brukernavn/passord. Etter å ha fyllt ut informasjonen om ditt ADSL abonnement korrekt, må du klikke på ’Safe config’ og deretter ’Submit’...
- Page 17 Topcom Xplorer 874B Vent i 2 minutter før du tar i bruk routeren. Ikke slå av routeren mens dette pågår. Topcom Xplorer 874B...
- Page 18 Topcom Xplorer 874B Er programmeringen av routeren vellykket, vil beskjeden under dukke opp. Du kan også aktivere andre funksjoner på routeren via disse websidene. Informasjon om dette finner du i den engelske brukermanualen som ligger på vedlagt CD. Topcom Xplorer 874B...
-
Page 19: Feilsøking
Topcom Xplorer 874B FEILSØKING. Konfigurasjonsprogrammet. Følgende feilmelding vises når man ikke når routeren fra pc. Kontroller at nettverks kabelen er tilsluttet både routeren og pc, samt at nettverkskortet er satt til å motta ip adresse automatisk. På noen eldre systemer kan det være nødvendig å restarte pc etter innstillinger Tiltak: Les igjennom innstallasjonsveiledningen nøye og kontroller at alle steg er utført. -
Page 20: Garanti - Norge
Feil eller mangler som skyldes feil håndtering eller bruk og feil som skyldes bruk av uoriginale deler eller tilbehør som ikke er anbefalt av Topcom - dekkes ikke av garantien. Topcom trådløse telefoner er kun beregnet for bruk sammen med oppladbare batterier. Skade som skyldes bruk av ikke oppladbare batterier dekkes ikke av garantien. Garantien dekker ikke skade forårsaket av eksterne faktorer, som for eksempel lyn, torden, vann og brann. - Page 24 U8006204...
