Topcom BR 604 Quick Installation Manual

Hide thumbs Also See for BR 604:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Enlarged version
BR 604

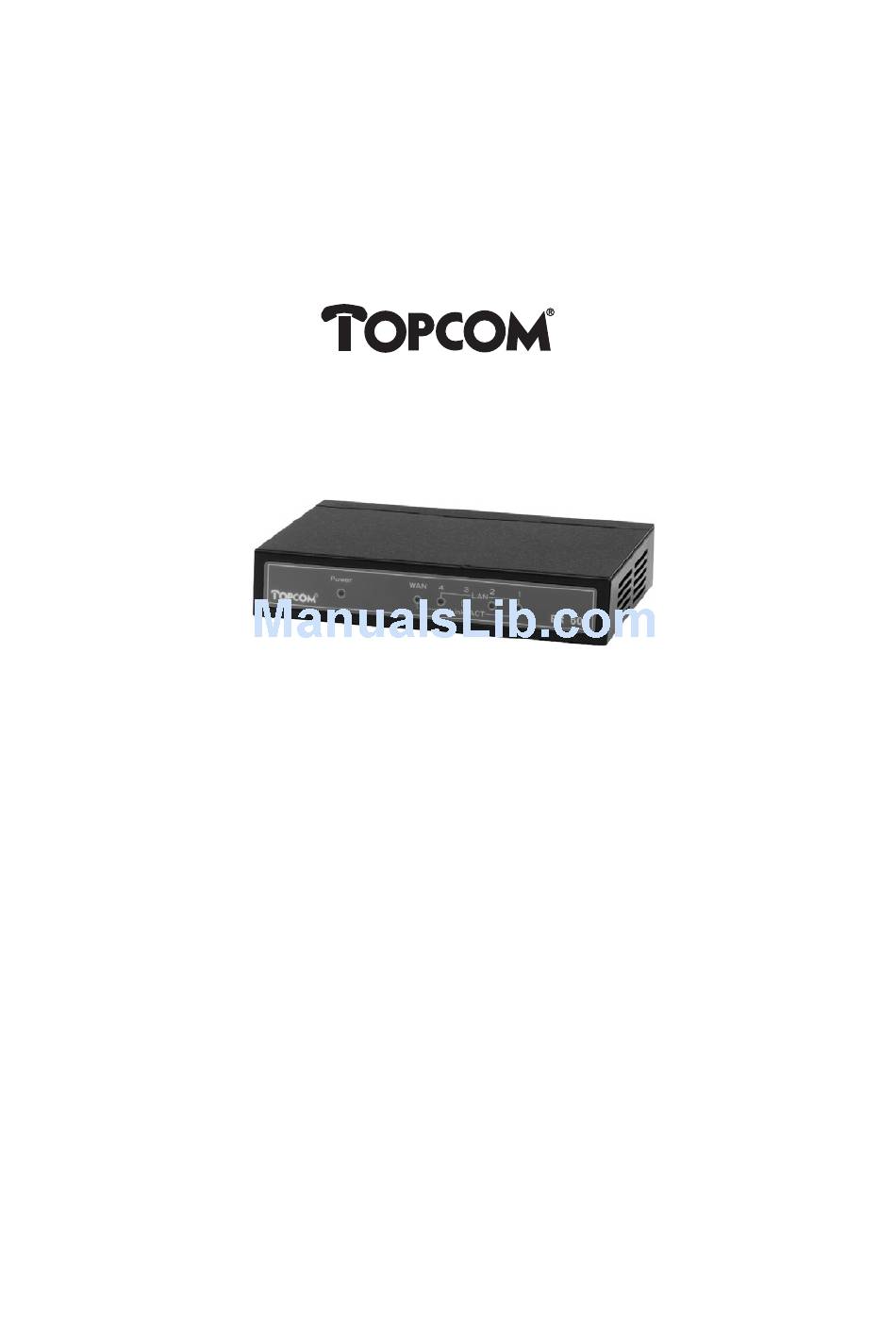

QUICK INSTALLATION GUIDE
INSTALLATIE GIDS
GUIDE D'INSTALLATION RAPIDE
SCHNELLE INSTALLATIONSANLEITUNG
SNABBINSTALLATIONSGUIDE
HURTIG INSTALLATIONSGUIDE
HURTIGINSTALLASJON
PIKA-ASENNUSOHJEET
MANUAL DE USUARIO
MANUAL DO UTILIZADOR

Advertisement

loading

Related Manuals for Topcom BR 604

Summary of Contents for Topcom BR 604

  • Page 1 BR 604 QUICK INSTALLATION GUIDE INSTALLATIE GIDS GUIDE D’INSTALLATION RAPIDE SCHNELLE INSTALLATIONSANLEITUNG SNABBINSTALLATIONSGUIDE HURTIG INSTALLATIONSGUIDE HURTIGINSTALLASJON PIKA-ASENNUSOHJEET MANUAL DE USUARIO MANUAL DO UTILIZADOR...

  • Page 2: Table Of Contents

    1. THE CONNECTION PANEL 2. CONFIGURING THE PC TO CONNECT TO THE CABLE/DSL ROUTER 3. VERIFY YOUR PC’S IP CONFIGURATION 4. SETUP THE BROADBAND ROUTER 5. CONNECTION STATUS 6. ROUTER ADVANCED SETTINGS 7. FIRMWARE UPDATE 8. WARRANTY Topcom Broadband Router BR 604...

  • Page 3: The Connection Panel

    Click Start button, select Settings , then Control Panel Double-click the Network Icon In the configuration windows, select the TCP/IP protocol line that has been associated with your network card/ adapter. Topcom Broadband Router BR 604...

  • Page 4: Verify Your Pc's Ip Configuration

    192.168.1.100 and the default gateway is 192.168.1.1. The default gateway should be the broadband router IP address. The MAC address in windows 95/98 is called the Adapter Address. NOTE: You can also type winipcfg in the DOS command. Topcom Broadband Router BR 604...

  • Page 5: Setup The Broadband Router

    When your PC has a valid IP address, you should be able to go to the router setup web page. Open Internet Explorer or Netscape Navigater and goto address: 192.168.1.1 Now the login screen will appear. Topcom Broadband Router BR 604...
  • Page 6 • In next screen you can change the login password (admin) to your own password. - Click Next to proceed • In next screen you can select your Time Zone - Click Next to proceed Topcom Broadband Router BR 604...
  • Page 7 Obtain IP automatilally (DHCP client) : this connection is mostly used for connecting the BR604 to a cable modem. Fixed IP address : for connections with fixed WAN IP address. - enter the WAN IP , Subnet Mask , Gateway and DNS addresses. - Click Next to proceed. Topcom Broadband Router BR 604...
  • Page 8 - enter the VPN IP address, Subnet Mask and Gateway. - enter the VPN Server IP address, PPTP Account and Password (twice). - Click Next to proceed. • Now the setup is complete - Click Restart to save and restart the router. Topcom Broadband Router BR 604...

  • Page 9: Connection Status

    The WAN connection can be checked in the Status screen on the router Web page. For PPPoE connection: - The connection can be disconnected by clicking Disconnect . You can connect by clicking the Connect key Topcom Broadband Router BR 604...

  • Page 10: Router Advanced Settings

    7. FIRMWARE UPDATE When a new firmware is released, it will be published on the Topcom website ( www.topcom.net) in the support –> downloads section. Please download the image and go to Tools in the router menu. Now select the Firmware page - click Browse to select the downloaded firmware image and click the Upgrade key.

  • Page 11: Warranty

    • During the time of the warranty Topcom will repair free of charge any defects caused by material or manufacturing faults. Topcom will at its own discretion fulfil its warranty obligations by either repairing or exchanging the faulty equipment.
  • Page 12 1. HET VERBINDINGSPANEEL 2. DE PC CONFIGUREREN OM DE KABEL/DSL-ROUTER AAN TE SLUITEN 3. CONTROLEER DE IP-CONFIGURATIE VAN UW PC 4. SETUP VAN DE BROADBAND ROUTER 5. VERBINDINGSSTATUS 6. GEAVANCEERDE ROUTERINSTELLINGEN 7. FIRMWARE UPDATE 8. GARANTIE Topcom Broadband Router BR 604...

  • Page 13: Het Verbindingspaneel

    Klik op Start , selecteer Instellingen , dan Configuratiescherm Dubbelklik op het Netwerk -pictogram In het configuratie venster, selecteert u de regel met het TCP/IP-protocol dat is ingesteld voor uw netwerkkaart/ adapter. Topcom Broadband Router BR 604...

  • Page 14: Controleer De Ip-Configuratie Van Uw Pc

    IP-adres 192.168.1.100 en de standaard gateway is 192.168.1.1. De standaard gateway moet het IP-adres van de breedband router zijn. Het MAC-adres in Windows 95/98 wordt het adapteradres genoemd. OPMERKING: U kunt ook winipcfg in het DOS-venster invoeren. Topcom Broadband Router BR 604...
  • Page 15 Met - IPCONFIG / RENEW worden het IP-adres, de gateway en de DNS vernieuwd. • Windows XP Klik met de rechtermuisknop op uw netwerkadapter en selecteer Status Op het support-scherm verschijnt de IP-informatie. Topcom Broadband Router BR 604...

  • Page 16: Setup Van De Broadband Router

    • De setup wizard zal automatisch verschijnen: - Klik Next om door te gaan • In het volgende scherm kunt u uw wachtwoord voor de login (admin) veranderen. - Klik Next om door te gaan Topcom Broadband Router BR 604...
  • Page 17 - Klik Next om door te gaan Verkrijg automatisch IP ( DHCP client ): deze verbinding wordt meestal gebruikt om de BR604 met een kabelmodem te verbinden. Fixed IP address : voor verbindingen met fixed WAN IP adres. Topcom Broadband Router BR 604...
  • Page 18 PPTP : Om een VPN verbinding in te stellen: in dit geval is de BR604 WAN port verbonden met de LAN site van een ander bestaand netwerk ! - voer VPN IP adres, Subnet Mask en Gateway in. - voer VPN Server IP adres, PPTP Account en wachtwoord(tweemaal) in. - Klik Next om door te gaan. Topcom Broadband Router BR 604...

  • Page 19: Verbindingsstatus

    De WAN verbinding kan gecontroleerd worden in het statusscherm op de webpagina van de router. Voor PPPoE verbinding: -De verbinding kan verbroken worden door te klikken op Disconnect . U kunt verbinding maken door te klikken op de toets Connect Topcom Broadband Router BR 604...

  • Page 20: Geavanceerde Routerinstellingen

    - gelieve op Back te klikken om terug te keren naar het menu. 6. GEAVANCEERDE ROUTERINSTELLINGEN U kunt het menu voor geavanceerde instellingen openen. Gelieve voor meer details de volledige handleiding op de meegeleverde CD te raadplegen. Topcom Broadband Router BR 604...

  • Page 21: Firmware Update

    7. FIRMWARE UPDATE Wanneer er een nieuwe versie van de firmware uitgebracht wordt, vindt u er alles over op de Topcom website ( www.topcom.net) in de support -> downloads sectie. Gelieve de image te downloaden en naar Tools te gaan in het routermenu.
  • Page 22 2. CONFIGURATION DU PC POUR LA CONNEXION AU ROUTEUR CABLE/DSL 3. VÉRIFIEZ LA CONFIGURATION IP DE VOTRE PC 4. PARAMÉTRER LE ROUTEUR À BANDE LARGE 5. STATUT DE CONNEXION 6. PARAMÈTRES AVANCÉS DU ROUTEUR 7. MISE À JOUR DU FIRMWARE 8. GARANTIE Topcom Broadband Router BR 604...

  • Page 23: Le Panneau De Connexion

    IP que le routeur fournit. Cliquez sur le bouton Start, sélectionnez Paramètres, et ensuite Panneau de configuration. Double-cliquez sur l’icône Réseau Dans la fenêtre de configuration, sélectionnez la ligne Protocole TCP/IP qui a été associé à votre carte/ adaptateur réseau. Topcom BR 604...
  • Page 24 Sélectionnez ensuite l’onglet configuration DNS pour ajouter Adresse IP DNS . Sélectionnez Désactiver fonction DNS . Appuyez sur OK. Vous avez achevé le paramétrage client. Après avoir cliqué sur OK, windows vous demandera de relancer l’ordinateur. Cliquez sur Yes. Topcom BR 604...

  • Page 25: Vérifiez La Configuration Ip De Votre Pc

    • IPCONFIG (pour windows 2000/NT) Dans la ligne de commande DOS, tapez IPCONFIG et appuyez Enter. Les informations IP de votre PC sont affichées comme indiqué ci-dessous. - IPCONFIG / RENEW renouvellera l’adresse IP, la passerelle et le DNS. Topcom BR 604...

  • Page 26: Paramétrer Le Routeur À Bande Large

    • Entrez vos nom d’utilisateur et mot de passe. - Par défaut, le nom d’utilisation et le mot de passe sont admin. À présent, vous entrez dans la partie gestion internet de votre routeur à bande large. Topcom BR 604...
  • Page 27 - Le serveur DHCP du routeur peut être désactivé / activé - Il est possible de régler la plage DHCP. - Cliquez sur Next pour poursuivre • Le BR604 va maintenant essayer de détecter le type de votre connexion à bande large Topcom BR 604...
  • Page 28 - Cliquez sur Next pour poursuivre. PPPoE avec une adresse IP fixe: Connexion PPPoE avec adresse IP WAN fixe. - entrez le nom d’utilisateur et le mot de passe (deux fois)et l’adresse IP WAN - Cliquez sur Next pour poursuivre. Topcom BR 604...
  • Page 29 La prochaine fois que vous irez sur la page internet du routeur, l’assistant apparaîtra à nouveau. Ce dernier peut être désactivé: - sélectionnez No et cliquez sur update - La prochaine fois que fous irez sur la page internet du routeur, l’assistant n’apparaîtra plus. Topcom BR 604...

  • Page 30: Statut De Connexion

    - L’adresse WAN IP peut être libérée en appuyant sur le bouton DHCP Release. DHCP Renew renouvelle l’adresse IP . Remarque: • Après chaque action, le routeur passe à l’écran suivant: - L’action est affichée. - Veuillez cliquer sur Back pour revenir au menu. Topcom BR 604...

  • Page 31: Paramètres Avancés Du Routeur

    CD fourni pour de plus amples détails. 7. MISE À JOUR DU FIRMWARE Lorsqu’un nouveau firmware est disponible, il est mis à disposition sur le site internet de Topcom ( www.topcom.net) dans la partie support -> section downloads.
  • Page 32 1. DAS ANSCHLUSSFELD 2. DEN PC FÜR DIE VERBINDUNG MIT DEM KABEL/DSL-ROUTER KONFIGURIEREN 3. DIE IP-KONFIGURATION IHRES PCS ÜBERPRÜFEN 4. DEN BROADBAND ROUTER EINSTELLEN 5. VERBINDUNGSZUSTAND 6. ANGEPASSTE ROUTER-EINSTELLUNGEN 7. UPDATE DER FIRMWARE 8. GARANTIE Topcom Broadband Router BR 604...

  • Page 33: Das Anschlussfeld

    Adresse akzeptiert, die der Router liefert. Klicken Sie auf die Start-Taste, selektieren Sie Einstellungen und dann Bedienfeld Doppelklicken Sie auf das Netzwork-Symbol In den Konfigurations-Fenstern selektieren Sie die TCP/IP Protokoll-Verbindung, die mit Ihrer Netzwerkkarte/ Ihrem Adapter verbunden ist. Topcom Broadband Router BR 604...

  • Page 34: Die Ip-Konfiguration Ihres Pcs Überprüfen

    Beispiel hat dieser Computer die IP-Adresse 192.168.1.100 und das Standard-Gateway 192.168.1.1. Das Standard- Gateway sollte die IP-Adresse des Breitband-Routers sein. Die MAC-Adresse wird in Windows 95/98 die Adapter- Adresse genannt. ANMERKUNG: Sie können winipcfg auch in DOS Command eingeben. Topcom Broadband Router BR 604...
  • Page 35 Geben Sie im DOS Command IPCONFIG ein und drücken Sie Enter. Die IP-Information Ihres PCs wird wie nachfolgend angezeigt. - IPCONFIG / RENEW wird die IP-Adresse, Gateway und DNS erneuern. • Windows XP Klicken Sie auf Ihrem Netzwerkadapter die rechte Maustaste und selektieren Sie Status Der Unterstützungsbildschirm zeigt die IP-Information an. Topcom Broadband Router BR 604...

  • Page 36: Den Broadband Router Einstellen

    - Klicken Sie auf Next um Fortzufahren • Im nächsten Bildschirm können Sie das Passwort (admin) in Ihr eigenes Passwort ändern. - Klicken Sie auf Next um Fortzufahren • Im nächsten Bildschirm können Sie Ihre Zeitzone auswählen Topcom Broadband Router BR 604...
  • Page 37 - Selektieren Sie Ihren Verbindungstyp - Klicken Sie auf Next um Fortzufahren IP automatisch erlangen (DHCP client): Diese Verbindung wird meistens verwendet um das BR604 mit einem Kabelmodem zu verbinden. Feste IP-Adresse: Für Verbindungen mit fester WAN IP-Adresse. Topcom Broadband Router BR 604...
  • Page 38 Anschluss eines anderen bestehenden Netzwerks verbunden ! - geben Sie die VPN IP-Adresse, Subnet Mask und Gateway ein. - geben Sie die VPN Server-Adresse, PPTP Account und das Passwort (zweimal) ein. - Klicken Sie auf Next um Fortzufahren. Topcom Broadband Router BR 604...
  • Page 39 5. VERBINDUNGSZUSTAND Die WAN-Verbindung kann im Zustandsbildschirm der Router-Website überprüft werden. Für PPPoE-Verbindung: - Die Verbindung kann beendet werden, indem Sie auf Disconnect klicken. Sie können eine Verbindung machen, indem Sie die Taste Connect klicken Topcom Broadband Router BR 604...

  • Page 40: Angepasste Router-Einstellungen

    - Die Handlung wird gezeigt. - Klicken Sie bitte Back um zum Menü zurückzukehren. 6. ANGEPASSTE ROUTER-EINSTELLUNGEN Sie können das Menü für angepasste Einstellungen eingeben. Für weitere Details sehen Sie bitte die vollständige Gebrauchsanweisung auf der beiliegenden CD ein. Topcom Broadband Router BR 604...

  • Page 41: Update Der Firmware

    7. UPDATE DER FIRMWARE Wenn eine neue Firmware freigegeben wird, wird dies auf der Website von Topcom ( www.topcom.net) im Abschnitt Support -> Downloads veröffentlicht. Laden Sie die Abbildung herunter und öffnen Sie im Menü des Routers Tools. Selektieren Sie nun die Firmware-Seite - Klicken Sie auf Browse um die Abbildung der heruntergeladenen Firmware zu selektieren und klicken Sie auf die Upgrade-Taste.
  • Page 42 1. ANSLUTNINGSPANELEN 2. KONFIGURERA DATORN FÖR ANSLUTNING TILL KABEL-/ DSL-ROUTERN 3. KONTROLLERA DATORNS IP-KONFIGURATION 4. INSTALLERA BREDBANDSROUTERN 5. ANSLUTNINGSSTATUS 6. AVANCERADE INSTÄLLNINGAR FÖR ROUTERN 7. UPPDATERING AV FIRMWARE 8. GARANTI Topcom Broadband Router BR 604...
  • Page 43 Om du inte vill ställa in en statisk IP-adress för datorn måste du konfigurera den så att den godkänner den IP-adress som tilldelas av routern. Klicka på Start-knappen, välj Inställningar och sedan Kontrollpanelen Dubbelklicka på ikonen Nätverk I fönstret Configuration väljer du den rad för TCP/IP-protokoll som hör till ditt nätverkskort/din adapter. Topcom Bredbandsrouter BR 604...
  • Page 44 Under Start-knappen i Windows 95/98/ME väljer du Kör och skriver winipcfg. I exemplet nedan har datorn IP Address 192.168.1.100 och Default gateway är 192.168.1.1. Default gateway bör vara bredbandsrouterns IP-adress. MAC- adressen i Windows 95/98 kallas Adapter Address (Kortadress). OBS: Du kan också skriva winipcfg på DOS-kommandoraden. Topcom Bredbandsrouter BR 604...
  • Page 45 På DOS-kommandoraden skriver du IPCONFIG och trycker på Retur. IP-informationen för datorn visas som i bilden nedan. - IPCONFIG / RENEW förnyar värdena för IP-adress, gateway och DNS. • Windows XP Klicka med höger musknapp på din nätverksadapter och välj Status IP-informationen visas i fönstret Support (Stöd). Topcom Bredbandsrouter BR 604...
  • Page 46 - Fortsätt genom att klicka på Next (Nästa) • I nästa fönster kan du ändra lösenordet (admin) till ett eget lösenord. - Fortsätt genom att klicka på Next (Nästa) • I nästa fönster kan du välja tidszon Topcom Bredbandsrouter BR 604...
  • Page 47 - Välj anslutningstyp - Fortsätt genom att klicka på Next (Nästa) Skaffa IP automatiskt (DHCP-klient): denna anslutning används mest för att ansluta BR604 till ett kabelmodem. Fast IP-adress: för anslutningar med fasta IP-adresser för WAN. Topcom Bredbandsrouter BR 604...
  • Page 48 PPTP: för att installera en VPN-anslutning: i detta fall ansluts WAN-porten på BR604 vid LAN-platsen för ett annat befintligt nätverk! - ange IP-adress, nätmask och gateway för VPN. - ange VPN-serverns IP-adress, PPTP-konto och lösenord (två gånger). - Fortsätt genom att klicka på Next (Nästa). Topcom Bredbandsrouter BR 604...
  • Page 49 5. ANSLUTNINGSSTATUS WAN-anslutningen kan kontrolleras i Statusfönstret på webbsidan för routern. För PPPoE-anslutning: - Anslutningen kan kopplas ur genom att du klickar på Disconnect (Koppla ur). Du kan ansluta igen genom att klicka på Connect (Anslut) Topcom Bredbandsrouter BR 604...
  • Page 50 - Klicka på Back (Tillbaka) för att gå tillbaka till menyn. 6. AVANCERADE INSTÄLLNINGAR FÖR ROUTERN Du kan gå in i menyn för avancerade inställningar. Det finns mer informationen i den fullständiga användarguiden på den medföljande cd-skivan. Topcom Bredbandsrouter BR 604...

  • Page 51: Uppdatering Av Firmware

    7. UPPDATERING AV FIRMWARE När ny firmware släpps publiceras den på Topcoms webbplats (www.topcom.net) i avdelningen support -> downloads. Ladda ner bilden och gå till Tools (Verktyg) i routermenyn. Välj sidan för Firmware. - Klicka på Browse (Bläddra) och välj bilden för nedladdad firmware. Klicka på knappen Upgrade (Uppgradera).
  • Page 52 1. TILSLUTNINGSPANELET 2. KONFIGURERING AF PC’EN FOR TILSLUTNING TIL KABEL-/ DSL-ROUTEREN 3. KONTROLLÉR COMPUTERENS IP-KONFIGURATION 4. OPSÆTNING AF BREDBÅNDSROUTEREN 5. FORBINDELSESSTATUS 6. AVANCEREDE ROUTERINDSTILLINGER 7. FIRMWARE-OPDATERING 8. REKLAMATIONSRET Topcom Broadband Router BR 604...
  • Page 53 Hvis De ikke vil indstille en statisk IP-adresse på Deres PC, skal De konfigurere PC’en til at acceptere den IP-adresse, som routeren vil tildele. Klik Start knappen, vælg Indstillinger, og derefter Kontrolpanel Dobbeltklik på ikonet Netværk I konfiguration vinduet, skal De vælge den TCP/IP-protokollinie , der passer til Deres netværkskort/-adapter. Topcom Bredbåndsrouter BR 604...
  • Page 54 Inde i Windows 95/98/ME Start knap, vælg Kør og indtast winipcfg. I eksemplet herunder har denne computer en IP- adresse på 192.168.1.100 og den standard gateway er 192.168.1.1. Den standard gateway bør være IP-adressen for bredbåndsroutere. MAC-adressen i Windows 95/98 kaldes Adapteradressen. BEMÆRK: Man kan også indtaste winipcfg i DOS-kommandoen. Topcom Bredbåndsrouter BR 604...
  • Page 55 I DOS-kommandoen skal man indtaste IPCONFIG og trykke på Enter. Computerens IP-information vil blive vist som vist herunder. - IPCONFIG / RENEW vil fornye IP-adressen, gateway og DNS. • Windows XP Klik på højre musetast på netværksadapteren og vælg Status Hjælpeskærmen vil vise IP-informationen. Topcom Bredbåndsrouter BR 604...
  • Page 56 På det næste skærmbillede kan du ændre login-passwordet (admin) til dit eget password. - Klik på Next for at fortsætte. • På det næste skærmbillede kan du vælge din tidszone. - Klik på Next for at fortsætte. Topcom Bredbåndsrouter BR 604...
  • Page 57 Hent IP automatisk (DHCP-klient):denne forbindelse bruges mest for tilslutning af BR604 til et kabelmodem. Fast IP-adresse: for forbindelser med fast WAN IP-adresse. - indtast WAN IP, undernetmaske, gateway og DNS-adresser. - Klik på Next for at fortsætte. Topcom Bredbåndsrouter BR 604...
  • Page 58 - indtast VPN IP-adressen, undernetmaske og gateway. - indtast VPN-serverens IP-adresse, PPTP-konto og password (to gange). - Klik på Next for at fortsætte. • Opsætningen er nu afsluttet. - Klik på Restart for at gemme og genstarte routeren. Topcom Bredbåndsrouter BR 604...
  • Page 59 - Derefter vises assistenten ikke længere, når du kommer ind på routerens webside. 5. FORBINDELSESSTATUS WAN-forbindelsen kan kontrolleres på status-skærmbilledet på routerens webside. For PPPoE-forbindelse: - Forbindelsen kan kobles fra ved at man klikker på Disconnect.Du kan oprette en forbindelse ved at klikke på tasten Connect. Topcom Bredbåndsrouter BR 604...
  • Page 60 Du kan gå ind i menuen for avancerede indstillinger.Se den fuldstændige brugervejledning på den CD, som følger med, for yderligere oplysninger. 7. FIRMWARE-OPDATERING Når en ny firmware udgives, offentliggøres den på Topcoms website (www.topcom.net) i afsnittet support -> downloads. Download firmware-filen og gå til Tools i routermenuen. Vælg nu Firmware-siden.
  • Page 61 Håndtering af fejlbehæftede enheder Ved reklamation kontaktes det sted, hvor telefonen er købt. Den defekte enhed sendes retur til et Topcom servicecenter (i de fleste tilfælde via forhandleren) vedhæftet gyldig købskvittering eller kopi heraf. Hvis enheden har en defekt inden for reklamationsfristen, vil Topcom eller dennes officielt udnævnte servicecentre, uden vederlag reparere enhver defekt, som måtte skyldes fejl i materialer eller fremstilling.
  • Page 62 1. TILKOBLINGSPANEL 2. KONFIGURERING AV PC-EN FOR TILKOBLING TIL TIL KABEL/ DSL-ROUTEREN 3. VERIFISER PC-ENS IP-KONFIGURERING 4. OPPSETT AV BREDBÅNDSROUTEREN 5. TILKOBLINGSSTATUS 6. AVANSERTE INNSTILLINGER FOR ROUTEREN 7. OPPDATERING AV FIRMWARE 8. GARANTI Topcom Broadband Router BR 604...
  • Page 63 Hvis du ikke ønsker en statisk IP-addresse på din PC, må du konfigurere PC-en til å godta den IP-addressen routeren foreslår. Trykk Start-tasten, velg Settings, deretter Control Panel Dobbelklikk på Network-ikonet I configuration vinduene, velger du TCP/IP protocol line som er tilknyttet nettverkskortet/adapteret. Topcom Broadband Router BR 604...
  • Page 64 I Windows 95/98/ME velger du Start-tasten, Run og skriv winipcfg. I eksemplet under har denne PC-en IP-addressen 192.168.1.100 og standard gateway er 192.168.1.1. Standard gateway skal være bredbåndsrouterens IP-adresse. MAC-adressen i windows 95/98 kalles "Adapter Address". MERK: Du kan også skrive winipcfg fra DOS-promptet. Topcom Broadband Router BR 604...
  • Page 65 I DOS-kommandoen, skriv IPCONFIG og trykk Enter. IP-informasjonen på din PC vises som beskrevet nedenfor. - IPCONFIG / RENEW vil oppdatere IP-adresse, gateway og DNS. • Windows XP Trykk høyre musetast på nettverksadapteret og velg Status Support-skjermen viser IP-informasjonen. Topcom Broadband Router BR 604...
  • Page 66 - Klikk ’Next’ for fortsette. • I det neste skjermbildet kan du endre innloggingspassordet (admin) til ditt eget passord. - Klikk ’Next’ for fortsette. • I neste skjermbilde kan du velge tidssone - Klikk ’Next’ for fortsette. Topcom Broadband Router BR 604...
  • Page 67 Obtain IP automatilally (DHCP-klient): denne tilkoblingen benyttes som oftest for tilkobling av BR604 til et kabelmodem. Fixed IP address: for tilkoblinger med fast WAN IP-adresse. - legg inn WAN IP, Subnet Mask, Gateway og DNS-adresser. - Klikk ’Next’ for fortsette. Topcom Broadband Router BR 604...
  • Page 68 - legg inn VPN IP-adresse, Subnet Mask og Gateway. - legg inn VPN Server IP-adresse, PPTP Account og Password (passord - to ganger). - Klikk ’Next’ for fortsette. • Nå er oppsettet fullstendig. - Klikk på Restart for å lagre og restarte ruteren. Topcom Broadband Router BR 604...
  • Page 69 - Tilkoblingen kan frakobles ved å klikke på Disconnect. Du kan koble til ved å klikke på Connect-tasten For DHCP-klient - WAN IP-adresse kan frigjøres ved å klikke på DHCP Release-tasten. DHCP Renew oppdaterer IP-adressen Topcom Broadband Router BR 604...

  • Page 70: Oppdatering Av Firmware

    Du kan gå inn i menyen for avanserte innstillinger. Se i den komplette brukerhåndboken på master-CD-en for mer informasjon. 7. OPPDATERING AV FIRMWARE Når ny firmware er tilgjengelig, vil denne bli publisert på Topcom sitt Websted ( www.topcom.net) under support -> downloads. Last ned bildet og gå til Tools i routermenyen. Velg Firmwaresiden.
  • Page 71 1. LIITÄNTÄPANEELI 2. TIETOKONEEN MÄÄRITYS KAAPELI-/DSL-REITITTIMEEN KYTKEMISTÄ VARTEN 3. TIETOKONEEN IP-ASETUSTEN TARKISTUS 4. LAAJAKAISTAREITITTIMEN ASETUS 5. LIITÄNNÄN TILA 6. REITITTIMEN LISÄASETUKSET 7. LAITEOHJELMAN PÄIVITYS 9. TAKUU Topcom BR 604 -laajakaistareititin...

  • Page 72: Liitäntäpaneeli

    - DHCP-palvelin on päällä Ellet halua asettaa tietokoneellesi staattista IP-osoitetta, tietokone täytyy määrittää hyväksymään reitittimen tarjoama IP-osoite. Napsauta Start-painiketta, valitse kohta Settings, sitten Control Panel Kaksoisnapsauta Network (verkkoikonia) Valitse configuration (määritysikkunoissa) se TCP/IP protocol (TCP/IP-protokollarivi), joka liittyy verkkokorttiisi/ adapteriisi. Topcom BR 604 -laajakaistareititin...

  • Page 73: Tietokoneen Ip-Asetusten Tarkistus

    Paina Windows 95/98/ME:ssä Start-painiketta, valitse Run ja kirjoita winipcfg. Alla olevassa esimerkissä tietokoneen IP-osoite on 192.168.1.100 ja oletusyhdyskäytävä 192.168.1.1. Oletusyhdyskäytävän pitäisi olla laajakaistareitittimen IP-osoite. Windows 95/98:ssa MAC-osoitteesta käytetään nimeä Adapter Address. HUOMAUTUS: Voit myös kirjoittaa DOS-kehotteeseen komennon winipcfg. Topcom BR 604 -laajakaistareititin...

  • Page 74: Laajakaistareitittimen Asetus

    Napsauta verkkoyhteyskuvaketta hiiren oikeanpuoleisella painikkeella ja valitse Status. IP-tiedot näkyvät Support-välilehdessä. 4. LAAJAKAISTAREITITTIMEN ASETUS Jos tietokoneessasi on voimassaoleva IP-osoite, sinun pitäisi päästä reitittimen web-asetussivulle. Avaa Internet Explorer tai Netscape Navigator ja siirry osoitteeseen: 192.168.1.1 Näyttöön ilmestyy kirjautumisikkuna. Topcom BR 604 -laajakaistareititin...
  • Page 75 - Oletuksen mukainen käyttäjätunnus on admin ja salasana admin. Siirryt nyt laajakaistareitittimesi web-hallintaan. • Ohjattu asetustoiminto käynnistyy automaattisesti: - Jatka valitsemalla Next • Seuraavassa ikkunassa voit vaihtaa kirjautumissalasanan (admin) haluamaksesi salasanaksi. - Jatka valitsemalla Next • Seuraavaksi voit valita aikavyöhykkeen - Jatka valitsemalla Next Topcom BR 604 -laajakaistareititin...
  • Page 76 Obtain IP automatically (DHCP client): tätä yhteyttä käytetään eniten BR604:n liittämiseksi kaapelimodeemiin. Fixed IP address: liitännöille, joilla on kiinteä WAN-IP-osoite - Syötä osoitteet kaikkiin kohtiin WAN IP, Subnet Mask, Gateway and DNS addresses (WAN-IP-osoite, aliverkon peite, yhdyskäytävä sekä kolme DNS-palvelimen osoitetta). - Jatka valitsemalla Next. Topcom BR 604 -laajakaistareititin...
  • Page 77 LAN-paikkaan! - Syötä VPN-IP-osoite, aliverkon peite ja yhdyskäytävä. - Syötä VPN-palvelimen IP-osoite, PPTP-tili ja salasana (kaksi kertaa). - Jatka valitsemalla Next. • Asetus on nyt suoritettu loppuun - Tallenna asetukset ja käynnistä reititin uudelleen valitsemalla Restart. Topcom BR 604 -laajakaistareititin...

  • Page 78: Liitännän Tila

    - Valitse No ja napsauta kohtaa update - Nyt ohjattu toiminto ei enää käynnisty, kun siirryt reitittimen web-sivulle. 5. LIITÄNNÄN TILA WAN-liitännän tilan voi tarkistaa reitittimen web-sivun kohdasta Status. PPPoE-liitäntä: - Liitännän voi katkaista napsauttamalla kohtaa Disconnect. Liitännän voi kytkeä napsauttamalla Connect-painiketta Topcom BR 604 -laajakaistareititin...

  • Page 79: Reitittimen Lisäasetukset

    Lisäasetuksia voit tehdä valikon avulla. Yksityiskohtaisia tietoja saat mukana toimitettavalla CD-levyllä olevasta täydellisestä käyttöoppaasta. 7.LAITEOHJELMAN PÄIVITYS Kun uusi laiteohjelma ilmestyy, se julkaistaan Topcomin web-sivuilla (www.topcom.net) kohdassa support -> downloads. Lataa kuva ja siirry reitittimen valikon kohtaan Tools. Valitse kohta Firmware - Valitse Browse ja etsi ladattu laiteohjelman kuva.

  • Page 80: Takuu

    Tällä laitteella on 24 kuukauden takuu. Takuu myönnetään alkuperäistä kuittia tai kuittikopiota vastaan, jos kuitissa on mainittu ostopäivämäärä ja laitteen tyyppi. • Takuuaikana Topcom korjaa kaikki materiaali- ja valmistusvirheistä johtuvat vauriot veloituksetta. Topcom voi täyttää takuuvelvollisuutensa joko korjaamalla tai vaihtamalla viallisen laitteen. •...
  • Page 81 2. CONFIGURACIÓN DEL PC PARA CONECTAR EL ROUTER DE CABLE/DSL 3. VERIFIQUE LA CONFIGURACIÓN IP DE SU PC 4. INSTALAR EL BROADBAND ROUTER 5. ESTADO DE CONEXIÓN 6. AJUSTES AVANZADOS DEL ROUTER 7. ACTUALIZAR MICROPROGRAMACIÓN 8. GARANTIA Topcom Broadband Router BR 604...

  • Page 82: El Panel De Conexión

    Haga click en el botón de Start (Empezar), seleccione Settings (Ajustes), luego Control Panel (Panel de Control) Haga Doble click en el Icono de Network (Red) En la configuración de windows, seleccione la línea de TCP/IP protocol (protocolo TCP/IP) que se ha asociado con la placa de red / adaptador. Topcom Broadband Router BR 604...

  • Page 83: Verifique La Configuración Ip De Su Pc

    IP 192.168.1.100 y la entrada por defecto es 192.168.1.1. La entrada por defecto sería la dirección IP del router de banda ancha. La dirección MAC en windows 95/98 se llama Dirección Adaptador. NOTA: También puede escribir winipcfg en el comando DOS. Topcom Broadband Router BR 604...

  • Page 84: Instalar El Broadband Router

    Cuando su PC tenga una dirección válida IP, podrá ir a la página web de instalación del router. Abra Internet Explorer o Netscape Navigater y vaya a la dirección: 192.168.1.1 Ahora aparecerá la pantalla de login. Topcom Broadband Router BR 604...
  • Page 85 En la pantalla siguiente puede cambiar la contraseña login (admin) a su propia contraseña. - Haga click en Next (Siguiente) para continuar • En la pantalla siguiente puede seleccionar su Zona Horaria - Haga click en Next (Siguiente) para continuar Topcom Broadband Router BR 604...
  • Page 86 Obtenga automáticamente IP (DHCP cliente): esta conexión se usa principalmente para conectar el BR604 a un módem de cable. Dirección IP fija: para conexiones con dirección IP WAN fijas. - introduzca las direcciones de IP WAN, Subnet Mask, Entrada y DNS. - Haga click en Next (Siguiente) para continuar. Topcom Broadband Router BR 604...
  • Page 87 - introduzca la dirección IP del servidor VPN, Cuenta PPTP y Contraseña (dos veces). - Haga click en Next (Siguiente) para continuar. • Ahora se ha completado la instalación - Haga click en restart (reiniciar) para guardar y reiniciar el router. Topcom Broadband Router BR 604...

  • Page 88: Estado De Conexión

    Connect (Conectar) Para cliente DHCP: - La dirección IP WAN se puede descargar haciendo click en la tecla de DHCP Release (Descargar DHCP). DHCP Renew (Cambiar DHCP) cambiará la Dirección IP. Topcom Broadband Router BR 604...

  • Page 89: Ajustes Avanzados Del Router

    7. ACTUALIZAR MICROPROGRAMACIÓN Cuando se descarga una microprogramación nueva, se publicará en el webside de Topcom ( www.topcom.net) en la sección de ayuda -> descargas. Por favor descargue la imagen y vaya a Tools (Herramientas) en el menú del router. Ahora seleccione página de Firmware (Microprogramación)
  • Page 90 Topcom Broadband Router BR 604...
  • Page 91 2. CONFIGURAÇÃO DO PC PARA CONECTAR COM O ROUTER CABO/DSL 3. VERIFIQUE A CONFIGURAÇÃO IP DO SEU PC 4. CONFIGURAR O BROADBAND ROUTER 5. ESTADO DA CONEXÃO 6. CONFIGURAÇÕES AVANÇADAS DO ROUTER 7. ACTUALIZAÇÃO DO FIRMWARE 8. GARANTIA Topcom Broadband Router BR 604...

  • Page 92: Painel De Ligação

    Clique no botão Start, seleccione Settings (configurações), e seguidamente em Control Panel (painel de controlo) Duplo-clique no ícone de Network (rede) Na janela de configuração, seleccione a linha protocolo TCP/IP que tenha sido associada ao seu cartão de rede/ adaptador. Topcom Broadband Router BR 604...

  • Page 93: Verifique A Configuração Ip Do Seu Pc

    IP 192.168.1.100 e o gateway padrão é 192.168.1.1. O gateway padrão deverá ser o endereço IP do router Broadband. O MAC-address em Windows 95/98 chama-se Endereço do Adaptador (Adapter Address). NOTA: Poderá também digitar winipcfg no comando DOS. Topcom Broadband Router BR 604...

  • Page 94: Configurar O Broadband Router

    - IPCONFIG / RENEW renova o endereço IP, gateway e DNS. • Windows XP Clique com a tecla direita do seu rato no adaptador de rede e seleccione Status (estado). O ecrã de apoio será visualizado com a informação IP. Topcom Broadband Router BR 604...
  • Page 95 - Clique em Next (seguinte) para continuar • No seguinte ecrã que aparece poderá alterar o password (admin) login e inserir o seu próprio password. - Clique Next para continuar • No seguinte ecrã poderá seleccionar o fuso horário (Time Zone) Topcom Broadband Router BR 604...
  • Page 96 - Clique Next para continuar Obter IP automaticamente (cliente DHCP): este tipo de conexão é principalmente utilizado para conectar o BR604 com um modem cabo. Endereço IP permanente: para conexões com endereços IP permanente WAN. Topcom Broadband Router BR 604...
  • Page 97 - Clique Next para continuar. PPTP: para configurar a conexão VPN: neste caso a porta BR604 WAN é conectada no site LAN a outra rede existente ! - introduzir o endereço IP da VPN, Subnet Mask e Gateway. Topcom Broadband Router BR 604...

  • Page 98: Estado Da Conexão

    - seleccionar No (não) e clique em update (actualizar) - agora o assistente (wizard) não aparecerá novamente ao aceder à página Web do router. 5. ESTADO DA CONEXÃO A conexão WAN pode ser verificada no ecrã de estado (Status) página Web do router. Topcom Broadband Router BR 604...

  • Page 99: Configurações Avançadas Do Router

    - clique sobre Back para regressar ao menu. 6. CONFIGURAÇÕES AVANÇADAS DO ROUTER Pode entrar no menu de configurações avançadas. Consultar por favor o manual de usuário que se encontra no CD que foi fornecido, para mais informação. Topcom Broadband Router BR 604...

  • Page 100: Actualização Do Firmware

    O periodo de garantia e de 24 meses. A contar da data que o primeiro cliente comprou o produto e sempre com o recibo a data e a moeda do recibo. • Durante o periodo de garantia Topcom devolverá o producto reparado o outro produto ao cliente por defeitos de material o fabricação. •...
  • Page 104 This product is in compliance with the essential requirements and other relevant provisions of the R&TTE directive 1999/5/EC. The Declaration of conformity can be found on : http://www.topcom.net/support/declarations/ U8006119...
