A
part
pièce
parte
A
base / base / base
B
bolt / boulton / perno
C
washer / rondelle / arandela
D
temper proof wrench T-25 / clé T-25 de preuve de trempe / llave de tuercas inviolable T-25
E
track nuts / écrous d'éclisse / tuercas de canal
F
hex key / clé hexagonale / llave hexagonal
1
• Remove end cap from factory rack by pulling
up on end of cap
Retirez l'embout des barres installées en usine en
tirant sur l'extrémité de l'embout.
Saque la tapa de extremo del portacargas de
fábrica tirando hacia arriba del extremo de
la tapa
tk12 KIT

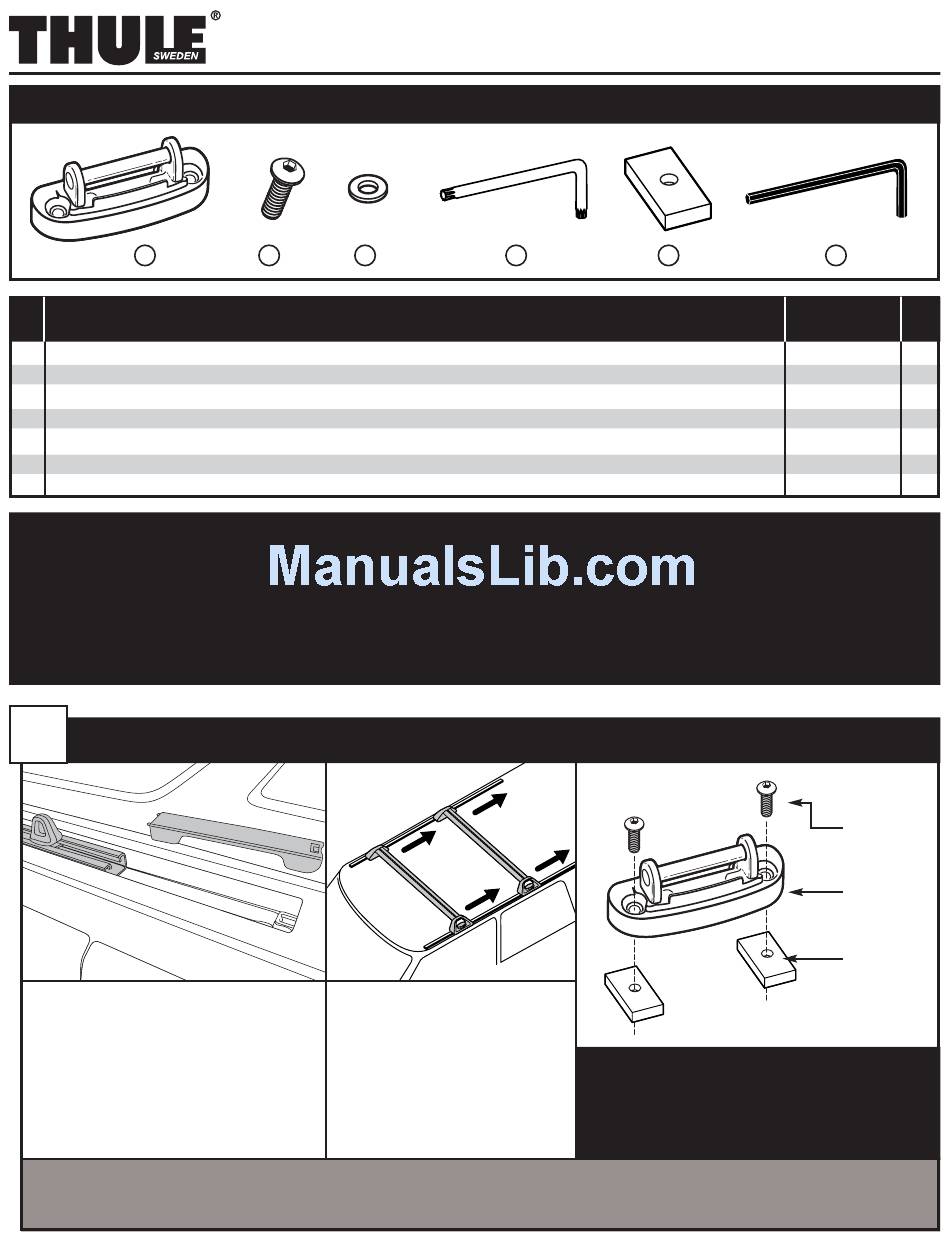

PARTS INCLUDED • PIÈCES INCLUSES • PIEZAS INCLUIDAS
B
C
description
description
descripcion
IF YOU HAVE A HUMMER H3, START AT STEP 1
SI VOUS AVEZ UN HUMMER H3, COMMENCEZ À L'ÉTAPE 1
SI TIENE UN HUMMER H3, COMIENCE CON EL PASO 1
IF YOU HAVE A LANDROVER LR3, START AT STEP 2
SI VOUS AVEZ UN LAND ROVER LR3, COMMENCEZ À L'ÉTAPE 2
SI TIENE UN LAND ROVER LR3, COMIENCE CON EL PASO 2
H3 INSTALLATION / INSTALLATION SUR H3 / INSTALACIÓN PARA EL H3
• Remove factory racks
Retirez les barres installées en usine
Para sacar el portacargas de fábrica
Skip to step 3 to finish installation.
Allez à l'étape 3 pour terminer l'installation.
Vaya al paso 3 para terminar la instalación.
D
E
LOOSELY assemble parts in the order shown below.
Assemblez les pièces SANS SERRER, dans l'ordre indiqué ci-dessous.
Monte las piezas en el orden que se indica a continuación SIN APRETAR.
F
part number
qty.
numéro de pièce
qté
numero de parte
cant.
753-2149
4
924-0617-15
8
951-0612-11
8
853-5171
1
853-5147
8
853-2430-02
1
Bolt
Boulon
Perno
Base
Base
Base
Track Nut
Écrou D'eclisse
Tuerca del canal
