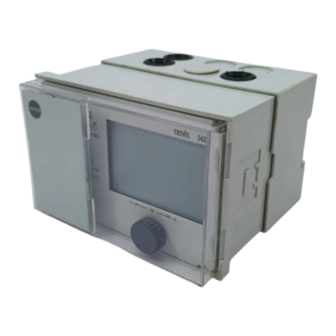

Samson TROVIS 5433 Quick Manual

Die vorliegende Kurzanleitung ersetzt nicht die beiliegende
Einbau- und Bedienungsanleitung.
Die in der Einbau- und Bedienungsanleitung (EB 5433) ent-
haltenen Anweisungen zum Einbau, elektrischen Anschluss
sowie zur Inbetriebnahme und Bedienung sind unbedingt zu
beachten.
Der Regler ist mit den werkseitig vorgegebenen Temperatu-
ren und Zeitprogrammen betriebsbereit. Bei der Inbetrieb-
nahme müssen am Regler die aktuelle Uhrzeit und das aktu-
elle Datum eingegeben werden (vgl. „Systemzeit einstellen").
Drehschalter „Betriebsart"
Betriebsart vorgeben
Drehschalter „Betriebsart" auf das der gewünschten Betriebsart
entsprechende Symbol drehen.
Die Betriebsart gilt solange, bis der Drehschalter auf eine andere
Position gedreht wird.
Bedienknopf
*
Drehschalter „Konfigurierung und Parametrierung"
Daten abfragen
INFO Drehschalter „Konfigurierung und Parametrierung" auf die
Position INFO drehen. Anzeige: Uhrzeit
q Nacheinander erscheinen je nach Konfigurierung des Reg-
lers unterschiedliche Datenpunkte.
Soll- oder Grenzwerte der gewählten Temperatur anzeigen.
Systemzeit einstellen
Drehschalter „Konfigurierung und Parametrierung" auf den
Datenpunkt „Systemzeit" drehen. Anzeige: Uhrzeit
Systemzeit in Editiermodus bringen.
q Uhrzeit editieren.
Uhrzeit übernehmen. Anzeige: Datum (Tag.Monat)
Datum in Editiermodus bringen.
q Datum editieren.
Datum übernehmen. Anzeige: Jahreszahl
Jahreszahl in Editiermodus bringen.
q Jahreszahl editieren.
Jahreszahl übernehmen. Anzeige: Uhrzeit
Drehschalter „Konfigurierung und Parametrierung" auf die
Position INFO zurückdrehen. Anzeige: Uhrzeit
Nutzungszeiten anpassen
Für jeden Wochentag können drei Nutzungszeiträume pro-
grammiert werden.
Wird ein Nutzungszeitraum nicht benötigt, müssen Start- und
Endzeit dieses Nutzungszeitraumes identisch eingestellt werden.
/
Drehschalter „Konfigurierung und Parametrierung"
auf den Datenpunkt „Nutzungszeiten" (Heizung oder Trink-
wasser-Zirkulationspumpe) drehen. Anzeige: 1
q Zeitraum/Tag für die Nutzungszeiten wählen:
1 = Montag, 2 = Dienstag ,..., 7 = Sonntag, 1-7 = täglich
Zeitraum/Tag in Editiermodus bringen. Anzeige: 1* , START
* Die Anzeige 1 (2, 3) signalisiert den ersten (zweiten,
dritten) Nutzungszeitraum.
Startzeit in Editiermodus bringen.
q Startzeit editieren (30-Minuten-Schritte).
Startzeit übernehmen. Anzeige: STOP
q Stoppzeit editieren (30-Minuten-Schritte).
Stoppzeit übernehmen. Anzeige: 2 , START
Zweiten und dritten Nutzungszeitraum analog einstellen.
Für die tageweise Eingabe die grau unterlegten Schritte in
gleicher Reihenfolge wiederholen.
Drehschalter „Konfigurierung und Parametrierung" auf die
Position INFO zurückdrehen. Anzeige: Uhrzeit
Hinweis:
Das Menü 1-7 nicht zur Überprüfung der eingestellten Nut-
zungszeiten verwenden, da in diesem Datenpunkt nur die Nut-
zungszeiten vom Montag angezeigt werden.
Temperatursollwerte vorgeben
/ /
trierung" auf den Datenpunkt „Sollwert" (Nacht, Tag oder
Trinkwassertemperatur) drehen. Anzeige: Temperaturwert
Solltemperatur in Editiermodus bringen.
q Solltemperatur editieren.
Solltemperatur übernehmen.
Drehschalter „Konfigurierung und Parametrierung" auf die
Position INFO zurückdrehen. Anzeige: Uhrzeit
Regler parametrieren und konfigurieren
Anlagenkennziffer (Anl 1 bis Anl 5), Funktionen und Parameter
werden in der Konfigurations- und Parameterebene eingestellt.
Um in diese Ebene zu gelangen, ist der Drehschalter „Konfigu-
rierung und Parametrierung" auf die Position COPA zu drehen.
Änderungen in der COPA-Ebene können erfolgen, sobald die
Schlüsselzahl eingestellt und bestätigt wurde. Die Schlüsselzahl
finden Sie in der Einbau- und Bedienungsanleitung EB 5433.
Der Regler verfügt über 3 Parameter- und über 3 Konfigurations-
ebenen: PA1:
PA2:
PA-SYS:
CO1:
CO2:
CO-SYS:
Hinweis:
Das Vorgehen „Regler parametrieren und konfigurieren" ist aus-
führlich in der Einbau- und Bedienungsanleitung EB 5433
(Kapitel 2) beschrieben. Hier findet sich auch eine Auflistung
aller Parameter und Funktionen.
Ausgabe Februar 2003
Drehen q: Anzeigen, Parameter und
Drücken
COPA
INFO Umschalten in die
Raumtemperatur RS
Außentemperatur AS
Temperatur am Vorlaufsensor VS1,
Heizkreis/Primärtauscherkreis
Temperatur am Rücklaufsensor RüS
Temperatur am Vorlaufsensor VS2,
Trinkwasserkreis (Anlagen 3...5)
Temperatur am Speichersensor
,
(Anlagen 2...4)
Temperatur am Rücklaufsensor
RüS_TW (Anlage 5)
Drehschalter „Konfigurierung und Parame-
Parameter Heizkreis
Parameter Trinkwassererwärmung
Systemzeit, Feiertage und Ferien
Funktionen Heizkreis
Funktionen Trinkwassererwärmung
anlagenübergreifende Funktionen
Handbetrieb: Stellventil schließt
–
0 Handbetrieb: Stellventil steht
+ Handbetrieb: Stellventil öffnet
Regelbetrieb abgeschaltet,
nur Frostschutzbetrieb
Trinkwassererwärmung aktiv,
Heizung abgeschaltet
Nachtbetrieb (Reduzierbetrieb)
Tagbetrieb (Nennbetrieb)
Automatikbetrieb: Betrieb
nach Zeitprogramm(en)
Funktionsblöcke auswählen
: eine vorgenommene Auswahl
oder Einstellung bestätigen
Umschalten in die Konfigura-
tions- und Parameterebene
Nutzungszeiten Trinkwasser-
Zirkulationspumpe
Sollwert Trinkwasser-
temperatur
Sollwert Tag
(Nennraumtemperatur)
Sollwert Nacht
(reduzierte Raumtemperatur)
Nutzungszeiten Heizung
Systemzeit: Einstellen von
Uhrzeit, Datum und Jahr
Informationsebene
blinkt.
Kurzanleitung KA 5433
blinkt.
blinkt.
und blinken.
