Preparación con un cajón de almacenamiento de accesorios
Según sea necesario, consulte la Preparación para la instalación del montaje estándar O la Preparación para
la instalación del montaje empotrado para obtener detalles de configuración. Tenga en cuenta la altura de corte
modificada a continuación
PREPARACIÓN DE LA ABERTURA (cont.)
El Advantium puede ser instalado junto con otros electrodomésticos. Siempre siga las instrucciones de instalación
de cada producto, a fin de completar la instalación.

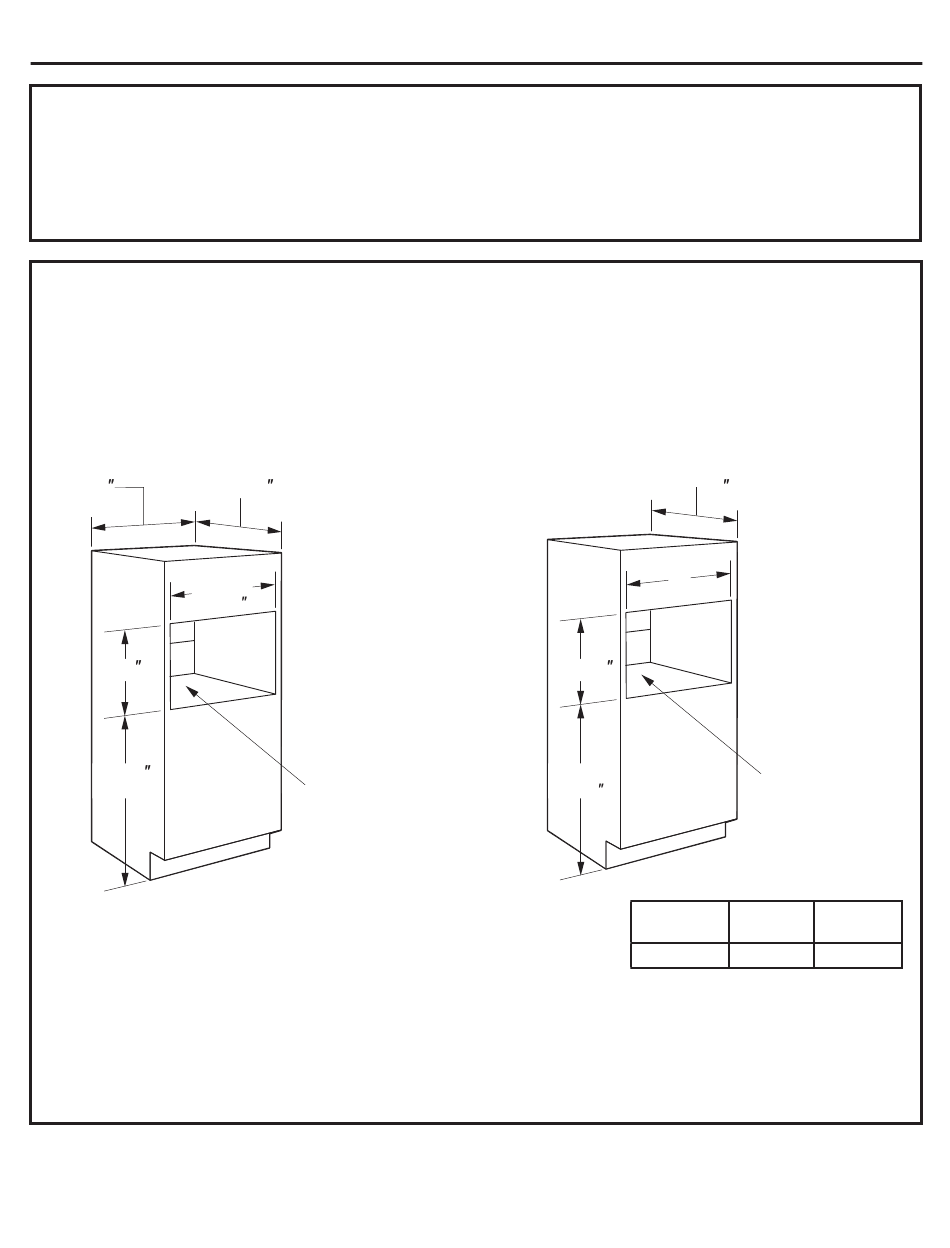

Instalación Simple de Advantium:
Ordene un gabinete para horno simple de 30" de ancho o recorte la abertura en una pared siguiendo las
dimensiones mostradas.
MONTAJE ESTÁNDAR
30
Mín. de
25-1/4
21
36-3/4
Min.
• Permita que haya una superposición de la moldura de la caja de 2 1/8" sobre los costados, una superposición de
2 1/4" en la parte superior, y una superposición de 1" en la parte inferior de la abertura para todos los modelos.
• Las superposiciones del horno ocultarán los extremos cortantes sobre todos los costados de la abertura.
• Cuando se instale sobre un horno simple o sobre un cajón para calentar, deje por lo menos 2" entre las dos
aberturas. Esta separación brindará espacio para la superposición inferior del Advantium y las superposiciones de
los demás electrodomésticos.
• El soporte debe estar nivelado y montado de forma rígida, al ras con el extremo inferior de la abertura.
8
Preparación de la Instalación
23-1/2
Construya un
fondo sólido,
sostenido por un
contrachapado de
un mínimo de 3/8"
sobre los cuatro
lados. Deberá
poder sostener el
peso del horno y
sus contenidos.
INSTALACIÓN DEL MONTAJE AL RAS
(Monogram únicamente)
23-1/2
K*
22-5/8
Mín. de
36-3/4
*Consulte la siguiente tabla para conocer las
fugas deseadas a los costados.
Dimensión
K
Construya un
fondo sólido,
sostenido por un
contrachapado de
un mínimo de 3/8"
sobre los cuatro
lados. Deberá
poder sostener el
peso del horno y
sus contenidos.
Fuga de Fuga de
1/8" 1/4"
30" 30-1/4"
31-2000356 Rev. 0
