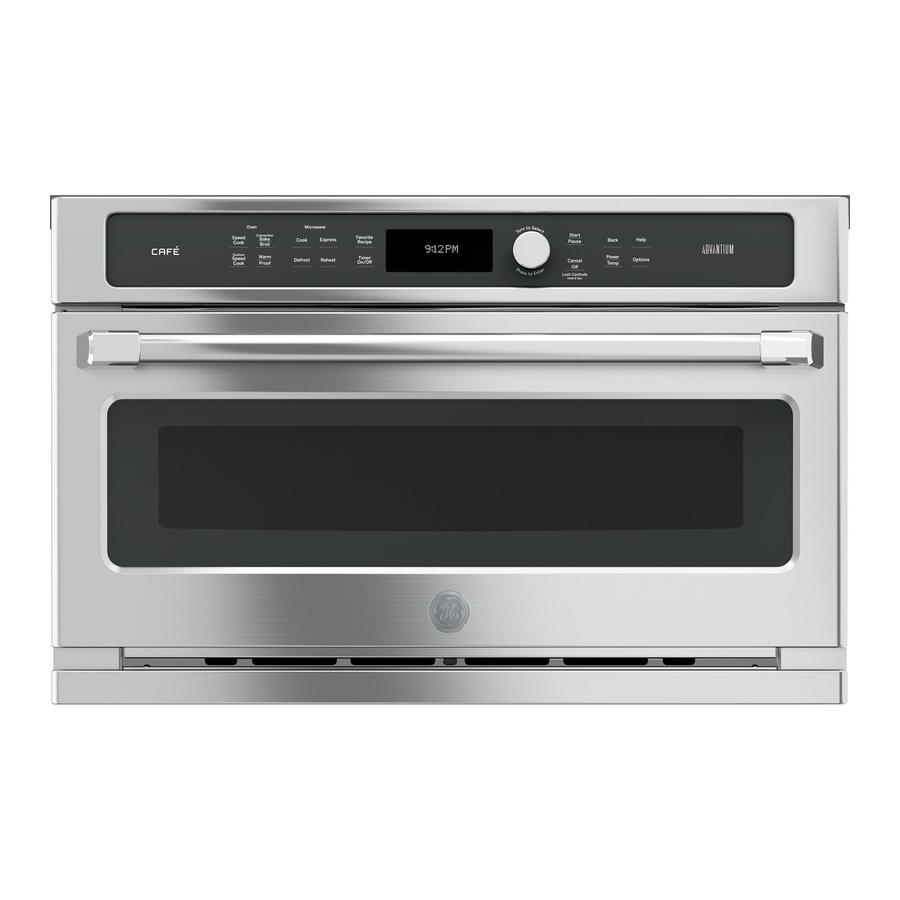

GE CSB9120 Installation Instructions Manual
Advantium 120v built-in speedcook ovens
Hide thumbs
Also See for CSB9120:
- Owner's manual (45 pages) ,
- Installation instructions manual (32 pages) ,
- Installation instructions manual (20 pages)
Related Manuals for GE CSB9120
Summary of Contents for GE CSB9120
- Page 1 Installation Instructions Advantium ® 120V Built-In SpeedCook Ovens CSB9120 PSB9120 ZSC1201 ZSC1202 31-2000001 MFL59060920 08-16 GEA...
-
Page 2: Table Of Contents
Safety Information CONTENTS BEFORE YOU BEGIN Design Information Read these instructions completely and Models Available ..........2 carefully. Product Dimensions and Clearances ....3 IMPORTANT — Save these instructions Tools Required ..........3 for local inspector’s use. Parts Supplied ........... 3 IMPORTANT —... -
Page 3: Product Dimensions And Clearances
Design Information PRODUCT DIMENSIONS AND CLEARANCES NOTE: Appearance will vary by model. 21-1/2 29-3/4 1-3/5 1-1/10 TOOLS AND PARTS REQUIRED ADVANCE PLANNING • (NOT SUPPLIED wide oven cabinet with standard installation. • #2 Phillips screwdriver • Cutout height dimensions are different for •... - Page 4 Installation Preparation ELECTRICAL REQUIREMENTS Single Advantium 120 Installation: This product requires a 120-volt, 60 Hz, 15-amp circuit and draws 1.8 kilowatts. This product must be connected to a supply circuit of the proper voltage and frequency. • Wire size must conform to the requirements of the National Electrical Code or the prevailing local code for this kilowatt rating.
- Page 5 PREPARE THE OPENING PREPARE THE OPENING (CONT.) The Advantium 120 can be installed in Installation over a GE Appliances/ combination with other GE Appliances/ Monogram Warming Drawer: Monogram appliances. Always follow each product’s Installation Instructions to complete the 23-1/2”...
- Page 6 Min. 45-1/4” Per Warming Drawer Requirement * If you are replacing a GE Appliances/ Monogram electric double oven with the NOTE: Additional clearances between the combined installation of an Advantium 120 and cutouts may be required. Check to be sure a single oven, use the dimensions shown.
-
Page 7: Standard
2 Min. (3 Recommended) Per Warming Drawer Requirement • If you are mounting a GE Appliances NOTE: Additional clearances between the Appliances/Monogram Built-In SpeedCook cutouts may be required. Check to be sure Oven over another, use the dimensions shown. the oven supports above the Warming Drawer... - Page 8 (5-1/2 Recommended) PREPARE THE OPENING (cont.) Installation under a GE Appliances/Monogram 30 or 36 Cooktop or Countertop: Gas or electric cooktops may be installed over this oven. See cooktop installation instructions for the cutout size. See the label on top of the oven for approved cooktop models. This oven requires a separate, properly grounded 15-Amp, 120-Volt, 60Hz power supply.
-
Page 9: Flush
Cut and install side cleats: The Advantium 120 can be installed in • Cut side wood cleats to height of cabinet combination with other GE Appliances/ opening and approx. 2-1/2” in depth. Install, Monogram appliances. Always follow each on each side, 1-3/8” from the front face of the product’s Installation Instructions to complete the... - Page 10 Must be able to support weight of oven and contents. Installation under a GE Appliances/Monogram 30 or 36 Cooktop or Countertop: Gas or electric cooktops may be installed over this oven. See cooktop installation instructions for the cutout size.
- Page 11 • Model ZSC1202 cannot be installed with an accessory storage drawer. See installation preparation without an accessory storage drawer for this model. PREPARE THE OPENING (cont.) The Advantium 120V can be installed in combination with other GE Appliances/Monogram appliances. Always follow each product’s Installation Instructions to complete the installation. Single Advantium 120V Installation: Order a 30 wide single oven cabinet or cut the opening in a wall to the dimensions shown.
-
Page 12: Installation Instructions
Installation Instructions 1 REMOVE THE PACKAGING AND PARTS • Remove all packing material and tape. 4 Color-Matched Flat-Head Screws • Locate parts package containing mounting for the Plastic Door Trim (3 required, screws. 1 extra) • Remove the oven from the carton. Do not lift unit *Some models already have the trim by handle or conduit. -
Page 13: Step 2, Door Trim Removal For Above 36" Installation Only
Installation Instructions 2 DOOR TRIM REMOVAL FOR 3 SLIDE THE OVEN INTO THE ABOVE 36 INSTALLATION CUTOUT ONLY CAUTION Two people are required to lift If installing the Advantium 120V Oven above 36 the oven into the opening. Grasp the bottom at from the floor, you may remove the plastic trim front and rear. -
Page 14: Step 4, Install Bottom Trim
Installation Instructions 4 INSTALL BOTTOM TRIM 6 INSTALL MOUNTING SCREWS If installing the Advantium CAUTION 120V Oven below 36 , you must use the plastic bottom trim due to burn risk to children. The plastic trim acts as insulation and will help prevent burns to children from hot surfaces. - Page 15 Notes...
- Page 16 NOTE: While performing installations described in this book, safety glasses or goggles should be worn. NOTE: Product improvement is a continuing endeavor at GE Appliances. Therefore, materials, appearance and specifications are subject to change without notice. Printed in Korea...
- Page 17 Instrucciones de Instalación Hornos con Velocidad de Cocción Incoporada de 120V de Advantium ® CSB9120 PSB9120 ZSC1201 ZSC1202 31-2000001 MFL59060920 08-16 GEA GE es una marca de la Empresa General Electric. Fabricado bajo licencia de la marca registrada.
- Page 18 Información sobre Seguridad CONTENIDOS ANTES DE COMENZAR Información de Diseños Lea estas instrucciones en su totalidad y Modelos Disponibles ..........2 atentamente. Dimensiones y Espacios de Despeje del Producto .. 3 IMPORTANTE — Conserve estas Herramientas Necesarias .......... 3 instrucciones para uso del inspector local. Piezas Suministradas ..........
-
Page 19: Información De Diseños
Información de Diseños DIMENSIONES Y ESPACIOS DE DESPEJE DEL PRODUCTO NOTA:El aspecto variará dependiendo del modelo. 21-1/2 29-3/4 1-3/5 1-1/10 HERRAMIENTAS Y PIEZAS PLANIFICACIÓN ANTICIPADA REQUERIDAS (NO SUMINISTRADAS) • Estos hornos pueden ser instalados directamente en un gabinete para horno de 30” de ancho, •... -
Page 20: Preparación De La Instalación
Preparación de la Instalación REQUISITOS ELÉCTRICOS Instalación Simple del Advantium 120: Este producto requiere un circuito de 120 voltios, 60 Hz, 15 amperes y consume 1.8 kilowatts. Este producto se debe conectar a un circuito con un suministro correcto de voltaje y frecuencia. •... -
Page 21: Preparación De La Abertura (Estándar)
PREPARACIÓN DE LA ABERTURA PREPARACIÓN DE LA ABERTURA (CONT.) El Advantium 120 puede ser instalado junto con otros electrodomésticos de GE Appliances/Monogram. Instalación sobre un Cajón para Calentar Siempre siga las instrucciones de instalación de cada de GE Appliances/Monogram: producto, a fin de completar la instalación. - Page 22 De acuerdo con los requisitos sobre el Cajón para Calentar * Si reemplazará un horno eléctrico doble de GE Appliances/Monogram por la instalación combinada NOTA: Se podrán requerir despejes adicionales de un Advantium 120 y un horno simple, use las entre los recortes.
- Page 23 PREPARACIÓN DE LA ABERTURA PREPARACIÓN DE LA ABERTURA (cont.) (cont.) Instalación sobre otro Horno con Instalación debajo de un Horno Velocidad de Cocción Incorporada de GE Microondas de GE Appliances/ Appliances/ Monogram: Monogram y sobre un Cajón para Construya un Calentar: 23-1/2 fondo sólido,...
- Page 24 Recomendado) PREPARACIÓN DE LA ABERTURA (cont.) Instalación debajo de una Superficie de Cocción o Mesada de 30” o 36” de GE Appliances/ Monogram: Las superficies de cocción a gas o eléctricas podrán ser instaladas sobre este horno. Para conocer el tamaño de la abertura, consulte las instrucciones de instalación de la superficie de cocción.
-
Page 25: Al Ras
El Advantium 120 puede ser instalado junto con otros • Corte los ristreles de madera laterales a la altura de electrodomésticos de GE Appliances/Monogram. la abertura del gabinete y a aproximadamente 2 1/2” Siempre siga las instrucciones de instalación de cada de profundidad. - Page 26 Deberá poder sostener el peso del horno y sus contenidos. Instalación debajo de una Superficie de Cocción o Mesada de 30” o 36” de GE Appliances/ Monogram: Las superficies de cocción a gas o eléctricas podrán ser instaladas sobre este horno. Para conocer el tamaño de la abertura, consulte las instrucciones de instalación de la superficie de cocción.
- Page 27 • PSB9120 y PSB7030 son los únicos modelos aprobados para su instalación debajo de una altura de 36 3/4” con un cajón de almacenamiento. CSB9120, ZSC1201 y ZSC1202 no están aprobados. • Según sea necesario, consulte la Preparación para la Instalación de Montaje Estándar O la Preparación para la Instalación de Montaje al Ras para conocer los detalles de la configuración.
-
Page 28: Instrucciones De Instalación
Instrucciones de Instalación 1 RETIRE EL EMBALAJE Y LAS PIEZAS • Retire todo el material de embalaje y la cinta. 4 Tornillos de Cabeza Plana del Mismo Color para la Moldura de la Puerta de • Ubique el paquete de piezas que contiene los tornillos Plástico de montaje. -
Page 29: Instalaciones Superiores A 36
Instrucciones de Instalación 2 RETIRO DE LA MOLDURA DE 3 DESLICE EL HORNO POR LA LA PUERTA PARA ABERTURA INSTALACIONES SUPERIORES Se requiere contar con dos PRECAUCIÓN A 36” ÚNICAMENTE personas para colocar el horno en la abertura. Se deberá tomar la parte inferior sobre Si instalará... -
Page 30: Accesorios
Instrucciones de Instalación 4 INSTALE LA MOLDURA 6 INSTALACIÓN DE LOS TORNILLOS DE MONTAJE INFERIOR Si instalará el Horno Advantium PRECAUCIÓN 120V por debajo de 36”, deberá usar el borde inferior de plástico debido a riesgos de quemaduras de los niños. El borde de plástico actúa como aislante y ayudará... - Page 31 Notas...
- Page 32 NOTA: Al realizar las instalaciones descriptas en este libro, se deberán usar anteojos o gafas de seguridad. NOTA: GE Appliances se esfuerza de forma constante para mejorar sus productos. Por lo tanto, los materiales, el aspecto y las especificaciones están sujetos a cambios sin aviso previo.
