Broan 576 Manual

To register this product visit
www.broan.com
READ AND SAVE
THESE INSTRUCTIONSS
WARNING
TO REDUCE THE RISK OF FIRE, ELECTRIC
SHOCK, OR INJURY TO PERSONS, OBSERVE
THE FOLLOWING:
1. Use this unit only in the manner intended by the
manufacturer. If you have questions, contact
the manufacturer at the address or telephone
number listed in the warranty.
2. Before servicing or cleaning unit, switch power
off at service panel and lock the service discon-
necting means to prevent power from being
switched on accidentally. When the service dis-
connecting means cannot be locked, securely
fasten a prominent warning device, such as a
tag, to the service panel.
3. Installation work and electrical wiring must be
done by a qualified person(s) in accordance
with all applicable codes and standards,
including fire-rated construction codes and
standards.
4. Sufficient air is needed for proper combus-
tion and exhausting of gases through the flue
(chimney) of fuel burning equipment to prevent
backdrafting. Follow the heating equipment
manufacturer's guideline and safety standards
such as those published by the National Fire
Protection Association (NFPA), and the Ameri-
can Society for Heating, Refrigeration and Air
Conditioning Engineers (ASHRAE), and the
local code authorities.
5. When cutting or drilling into wall or ceiling, do
not damage electrical wiring and other hidden
utilities.
6. Ducted fans must always be vented to the
outdoors.
7. If this unit is to be installed in the ceiling over a
tub or shower, it must be marked as appropriate
for the application and be connected to a GFCI
(Ground Fault Circuit Interrupter) - protected
branch circuit.
8. Never place a switch where it can be reached
from a tub or shower.
9. This unit must be grounded.
!
CAUTION
1. For general ventilating use only. Do not use
to exhaust hazardous or explosive materials
and vapors.
2. To avoid motor bearing damage and noisy
and/or unbalanced impellers, keep drywall
spray, construction dust, etc. off power unit.
3. Please read specification label on product for
further information and requirements.
Installer: Leave this manual with the
homeowner.
Homeowner: Use and Care information
on page 4.
CEILING / WALL VENTILATORS/VENTILADORES DE CIELO RASO / PARED

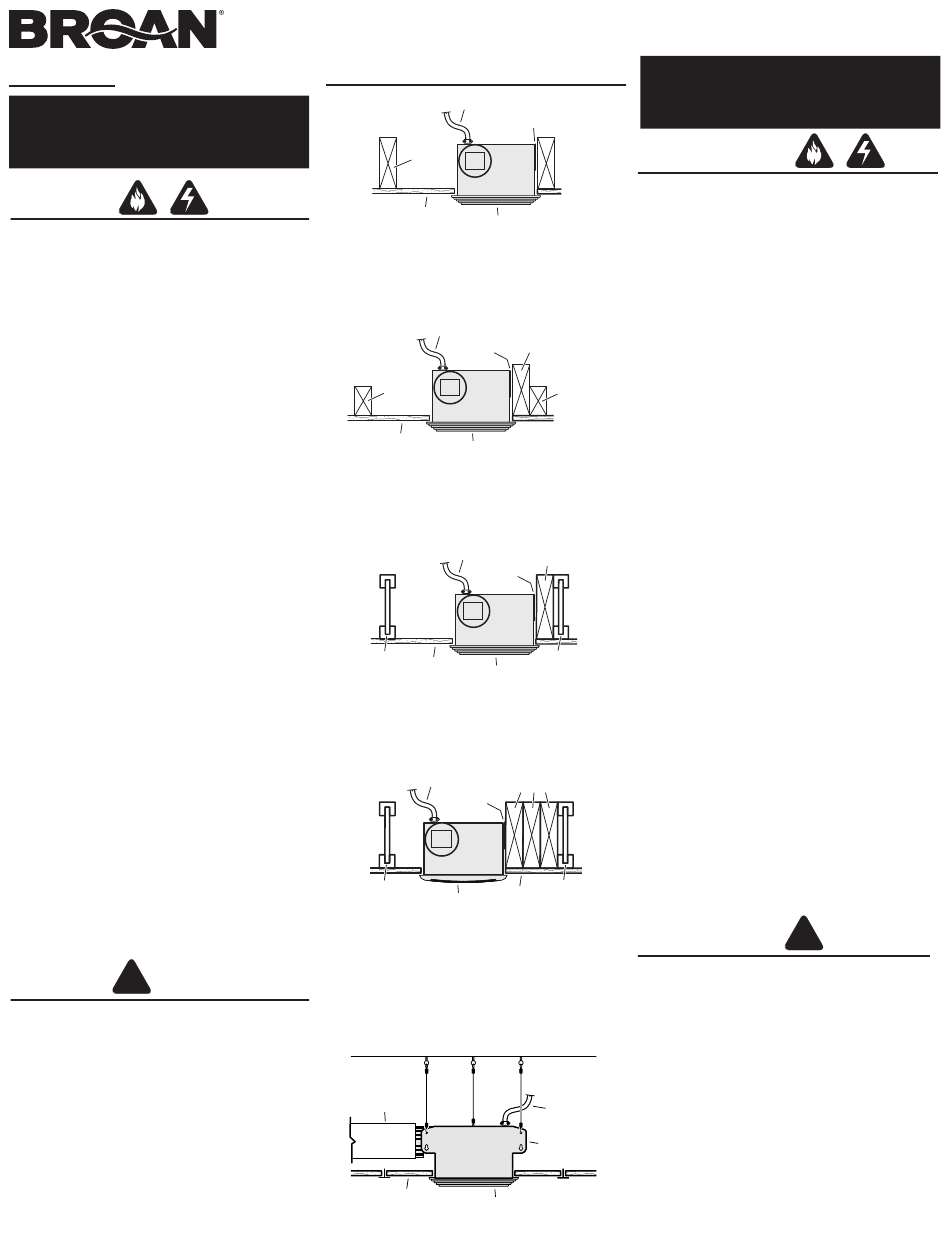

TYPICAL INSTALLATION

POWER CABLE
MOUNTING TABS
CEILING
JOIST
OR
WALL
STUD
HOUSING
CEILING OR WALL
GRILLE
MATERIAL
HOUSING MOUNTED DIRECTLY TO
CEILING JOIST OR WALL STUD
2x6 (or larger) Discharge parallel to joists or studs.
POWER CABLE
MOUNTING
TABS
2 x 4
CEILING
JOIST or
TRUSS
HOUSING
CEILING
GRILLE
MATERIAL
HOUSING MOUNTED TO 2x4 TRUSS
Requires additional framing for mounting tabs.
Discharge parallel to joists.
POWER CABLE
MOUNTING
TABS
HOUSING
I
" "
CEILING
JOIST
GRILLE
MATERIAL
HOUSING MOUNTED TO "I" JOIST
Requires additional framing for mounting tabs.
Discharge parallel to joists.
POWER CABLE
MOUNTING
TABS
HOUSING
I
" "
CEILING
JOIST
GRILLE
MATERIAL
HOUSING MOUNTED IN
ANY LOCATION BETWEEN JOISTS
Requires additional framing for mounting tabs.
* Additional framing must be a 2x6 (minimum height).
4" ROUND
DUCT
HOUSING
SUSPENDED
GRILLE
CEILING MATERIAL
SUSPENDED CEILINGS
Housing hung with wires - 3-point mount.
MODELS / MODELOS 576 • 676 • 684
LEA Y CONSERVE ESTA
ADVERTENCIA
PARA REDUCIR EL RIESGO DE INCENDIO, DES-
CARGA ELÉCTRICA O LESIONES PERSONALES,
OBSERVE LO SIGUIENTE:
1. Utilice esta unidad solamente de acuerdo con las
instrucciones del fabricante. Si tiene preguntas
comuníquese con el fabricante a la dirección o al
número telefónico que se indica en la garantía.
2. Antes de dar servicio o limpiar la unidad, interrumpa
el suministro de energía en el panel de servicio y
bloquee los dispositivos de desconexión para evitar
la reinstalación accidental de la energía. Cuando no
ADDITIONAL
*
FRAMING se puedan bloquear los dispositivos de desconex-
ión, fije seguramente en el panel de servicio un
* 2 x 4
medio de advertencia que sea visible, como por
CEILING
JOIST or
ejemplo una etiqueta.
TRUSS
3. Una persona o personas calificadas deben realizar
el trabajo de instalación y el cableado eléctrico, de
acuerdo con todos los códigos y normas aplicables,
inclusive los códigos y normas de construcción
para evitar incendios.
4. Se necesita suficiente aire para que se realice la
combustión y la descarga de gases adecuadas
a través de la chimenea del equipo para quemar
combustible a fin de evitar las corrientes de inver-
sión. Observe los lineamientos del fabricante del
*
ADDITIONAL
equipo de calefacción y las normas de seguridad,
FRAMING
como por ejemplo las publicadas por la Asociación
Nacional de Protección contra Incendios (National
Fire Protection Association: NFPA), y la Sociedad
Americana de Ingenieros en Calefacción, Refrig-
eración y Sistemas de Acondicionamiento de Aire
(American Society for Heating, Refrigeration and
I
" "
Air Conditioning Engineers: ASHRAE), y los códigos
JOIST
locales.ditioning Engineers (ASHRAE), and the local
code authorities.
5. Cuando corte o perfore la pared o el cielo raso, tenga
cuidado de no dañar el cableado eléctrico ni otras
conexiones de servicios que se encuentren ocultas.
6. Los ventiladores con conductos siempre deben
tener salida hacia el exterior.
*
ADDITIONAL
FRAMING
7. Si se va a instalar esta unidad en el cielo raso sobre
una tina o ducha, debe marcarse que es apropiada
para esta aplicación y conectarse a un GFCI (inter-
ruptor accionado por pérdida de conexión a tierra)
en un circuito de derivación protegido.
8. Nunca coloque el interruptor en un lugar en donde
se pueda alcanzar desde la tina o ducha.
I
" "
9. Esta unidad debe conectarse a tierra.
JOIST
PRECAUCIÓN
1. Esta unidad debe usarse solamente para venti-
lación general. No la utilice para la descarga de
materiales ni vapores peligrosos o explosivos.
2. Para evitar causar daño a los cojinetes del motor
y pistones impulsores ruidosos y/o no balancea-
dos, mantenga los aerosoles para pirca, el polvo
de construcción, etc. lejos del motor.
3. Por favor consulte la información y los re-
querimientos adicionales contenidos en la
etiqueta de especificaciones que se encuentra
POWER
en el producto.
CABLE
A la persona que realiza la instala-
MOUNTING
ción: Deje este manual con el dueño
TAB
de la casa.
Al dueño de la casa: Las instrucciones
de operación y limpieza se encuentran
en la página 4.
INSTRUCCIONES
!
