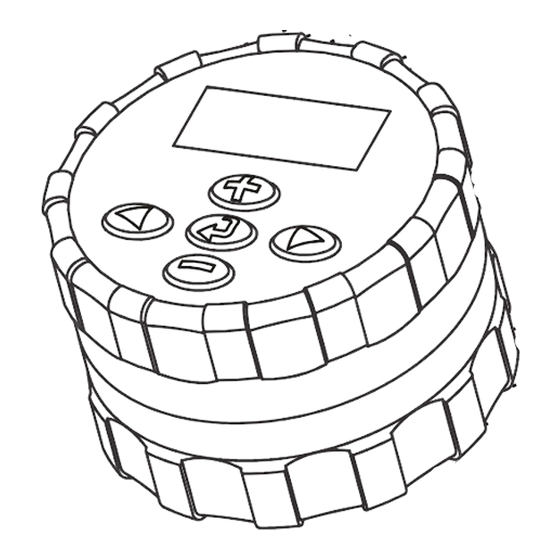

- Page 1 Smart Valve Controller Single Station Battery Powered Irrigation Controller Owner’s Manual and Installation Instructions ENGLISH/ESPAÑOL ®...
-
Page 2: Table Of Contents
TABLE OF CONTENTS ..................Introduction ..................................1 Connecting the Battery ..............................2 Mounting to a Hunter Valve ............................... 3 Alternate Mounting Methods .............................. 4 Connecting a Weather Sensor ............................5 Programming the Controller............................... 6 Setting the Date and Time .............................. 6 Setting Watering Start Times............................ - Page 3 TABLA DE CONTENIDO..................Presentación del Producto ..............................11 Instalación de la Pila.................................12 Instalación a Una Válvula Hunter ............................13 Metodología Alterna de Instalación............................14 Instalación a un Sensor de Clima .............................15 Programando el Programador ............................16 Programación del Día y la Hora .............................16 Arranque del Ciclo ................................16 Eliminar un Arranque de Ciclo ............................17...
-
Page 4: Introduction
The Smart Valve Controller mounts directly to a valve quickly and easily – without screws, drills or wires. Its rugged design and solid construction ensures that it can handle the harsh environment of the valve box. It is fully submersible and resists moisture intrusion, mud and debris as deep as 12 feet. -
Page 5: Connecting The Battery
CONNECTING THE BATTERY..The SVC uses a standard 9-volt alkaline battery (not To install the battery: included) to operate the valve and program the controller. 1. Unscrew the rear half of the SVC body to gain access to The life of the battery is determined by the number of valve the battery compartment. -
Page 6: Mounting To A Hunter Valve
MOUNTING TO A HUNTER VALVE. The SVC can easily be mounted on any Hunter plastic valve. To mount the SVC to a valve (Figure 1): A specially designed valve mounting clip makes installation 1. Unscrew the existing solenoid from the valve. -
Page 7: Alternate Mounting Methods
ALTERNATE MOUNTING METHODS ............... A universal mounting clip and mounting adapter are also Stake Mounting Method (Figure 3) provided with the SVC. These allow for alternate methods of The universal mounting adapter can also be used to stake mounting the controller either to the side of the valve box or mount the SVC. -
Page 8: Connecting A Weather Sensor
CONNECTING A WEATHER SENSOR .............. ® A Hunter Mini-Clik rain sensor or other micro-switch type To connect a weather sensor to the SVC: weather sensor can be connected to the SVC. The purpose 1. Cut the yellow wire loop attached to the SVC at approxi- of this sensor is to stop watering when weather conditions mately the middle of the loop. -
Page 9: Programming The Controller
PROGRAMMING THE CONTROLLER .............. The SVC is easy to program. The easy-to-understand icons Setting the Date and Time and push button design allows you to step through the pro- 1. Press the button until the Current Time/Day icon cess of programming and activate manual watering with the is displayed. -
Page 10: Setting Watering Start Times
Setting Watering Start Times 3. Use the button to change the station run time on the display from 1 minute to 4 hours. 1. Push the button until the Start Times icon displayed. Setting Days to Water 2. Use the button to change the start time. -
Page 11: Selecting Interval Watering
PROGRAMMING THE CONTROLLER (continued) ......... Selecting Interval Watering To activate the controller from the System Off mode: With this option you can select interval watering from 1 to 1. Press the mode button once. The display will wake 31 days. up in the System Off mode. -
Page 12: Manual Watering
Manual Watering To suspend Manual Watering: To activate a Manual Watering: 1. Press the button until the System Off icon is 1. Press the button once to display the current time displayed. Wait 4 seconds and "OFF" will appear on the of day. -
Page 13: Troubleshooting Guide
TROUBLESHOOTING GUIDE ................Problem Causes Solutions There is no display Display is off. Press any button for 1 second. Battery is dead. Replace the battery. Display indicates watering No water pressure. Turn on main system supply. but none is occurring. Faulty solenoid. -
Page 14: Presentación Del Producto
PRESENTACIÓN DEL PRODUCTO ..............El Programador Autónomo de Pila Hunter (SVC) es la selección ideal para una operación fiable en ausencia de corriente eléctrica estándar. Si usted no está regando una zona simplemente porque no tiene disponibilidad de instalación de cableado del programador a las válvulas, El Programador tipo SVC de Pila Hunter, de estación individual es su respuesta. -
Page 15: Instalación De La Pila
INSTALACIÓN DE LA PILA ....El SVC usa una pila alcalina estándar de 9 voltios (no se Para instalar la pila: incluye) para operar la válvula y el programador. La duración 1. Desatornille la parte posterior del cuerpo del SVC para de la pila se determina en proporción al número de veces tener acceso al compartimiento de la pila. -
Page 16: Instalación A Una Válvula Hunter
El programador SVC puede instalarse fácilmente a cualquier Para instalar el programador SVC a una válvula (Figura 1): válvula de plástico Hunter. Un aditamento especialmente dis- 1. Desatornille el solenoide existente de la válvula. eñado para tal propósito facilita su instalación. -
Page 17: Metodología Alterna De Instalación
METODOLOGÍA ALTERNA DE INSTALACIÓN..........También se proporcionan para la instalación de su programa- Método de Instalación de Estaca (Figura 3). dor SVC, una grapa universal y adaptadora de instalación. Lo El adaptador de instalación universal puede también utili- anterior, proporcionan métodos alternos de instalación del zarse para una instalación de su SVC tipo Estaca. -
Page 18: Instalación A Un Sensor De Clima
INSTALACIÓN A UN SENSOR DE CLIMA ............El programador SVC se puede conectar a un sensor tipo Para conectar un sensor de clima al SVC: Hunter Mini-Clik ® , o bien, a otros tipos de sensores de clima. 1. Corte el círculo del cable amarillo pegado al SVC aproxi- El propósito de dicho sensor es de interrumpir el riego... -
Page 19: Programando El Programador
PROGRAMANDO EL PROGRAMADOR............. El programador SVC es muy fácil de programar. El sencillo Programación del Día y la Hora diseño de iconos fáciles de entender y su teclado de presión 1. Seleccione la tecla hasta que aparezca en la pantalla le permite un acceso al proceso de programación, así... -
Page 20: Eliminar Un Arranque De Ciclo
de arranque. Este avanzará en incrementos de 15 3. Utilice las teclas ó para modificar el minutos. Presione la tecla por 1 segundo para arranque que desea, el cual podrá ser entre 1 minuto avanzar rápidamente. hasta 4 horas. 3. Presione la tecla para seleccionar el siguiente Regulación de Días de Riego arranque de ciclo (se disponen de hasta 9 ciclos... -
Page 21: Selección De Riego A Intervalo
PROGRAMANDO EL PROGRAMADOR (cont.) ..........está “OFF” (apagado). El último icono: es el último día de Para activar el programador desde una posición de riego del programa. “OFF” (apagado): 1. Presione la tecla del módulo una vez. La pantalla Selección de Riego a Intervalo se prenderá... -
Page 22: Riego Manual
por interrumpir las funciones de riego (hasta un máximo 4. Deje de presionar las teclas y el programador contará de 7). hasta 10 segundos antes de activar el ciclo de riego manual. Riego Manual 5. El icono de aspersión intermitente aparecerá... -
Page 23: Guía Para Solucionar Problemas
GUÍA PARA SOLUCIONAR PROBLEMAS............Problema Causas Soluciones El Emisor está en blanco. El Transmisor está apagado. Presione cualquier tecla por 1 segundo. La pila está descargada. Reemplace la pila. La pantalla indica que el programa La salida del agua no tiene presión alguna. Encienda el interruptor principal de riego está... -
Page 24: Notes
NOTES.............. -
Page 25: Notas
NOTAS.............. - Page 26 Hunter Industries Incorporated • The Irrigation Innovators 1940 Diamond Street • San Marcos, California 92069 • TEL: (1) 760-744-5240 • FAX: (1) 760-744-7461 © 2002 Hunter Industries Incorporated www.HunterIndustries.com P/N 700911 LIT-354 1/02...
