Cooper Lighting MS188 Instruction Manual page 13

CUIDADO: Siempre reemplace la bombilla con el mismo wattage o uno
de menos wattage. No instale la bombilla en el luminario con un
wattage más grande. Esto puede crear un peligro de fuego o disminuir
la vida da la bombilla.
MONTAGE Y CABLEADO DEL ACCESORIO
Nota: El accesorio puede ser montado en la pared o el alero.
ADVERTENCIA: Riesgo de choque eléctrico.
Antes de la instalación o reparación, desconecte
la alimentación eléctrica en el fusible o interruptor
automático.
Nota: La caja de conexiones debe ser de al menos 1-1/2˝
(3,8 cm) de profundidad para una instalación adecuada.
1.
Haga pasar los cables del portalámparas a través
de la junta obturadora de la placa de la cubierta (Fig. 3 y Fig. 4).
2.
Posicione el gasket incluido en la cubierta y conecte el
alambre negro del luminario con el alambre negro de la casa
y el blanco con el blanco de la casa usando las tuercas de
alambre proveido. Conecte el alambre neutral de la casa
con el neutral del luminario, usando la tuerca de alambre
proveido. Si la casa no tiene alambre neutral disponible,
conecte el alambre neutral del luminario a la caja de
conexión si es de metal. Una fuente neutral alternativa se
debe utilizar en caso que la caja de conexión no
es de metal y la casa no tiene alambre neutral (Fig. 5).
3.
Sujete el portalámparas a la caja de empalmes con los dos
tornillos adjuntos. Ya sean (2) tornillos #6 o (2) #8 funcionarán
con la mayoría de cajas de conexiones estándar.
Montaje de Pared (Fig. 3)
Haga que los tornillos de la placa de la cubierta del portalám
paras coincidan con los agujeros de los tornillos de la caja
de empalmes. (Si fuera necesario, golpee ligeramente con
un martillo y un destornillador los agujeros seleccionados
en la placa de la cubierta para abrirlos.) Conecte el
portalámparas a la caja de conexiones.
Montaje de Alero (Fig. 4)
Soltar el tornillo que junta el brazo
del sensor al brazo de la placa
superior. Girar el brazo de la placa
superior hacia arriba, permitiendo al
bloque de parada de la placa
superior de liberar el bloque de
parada localizado sobre el brazo
del sensor.
Llame para obtener servicio al cliente y/o piezas faltantes o dañadas (800-334-6871)
Alambre
negro del
luminario
13

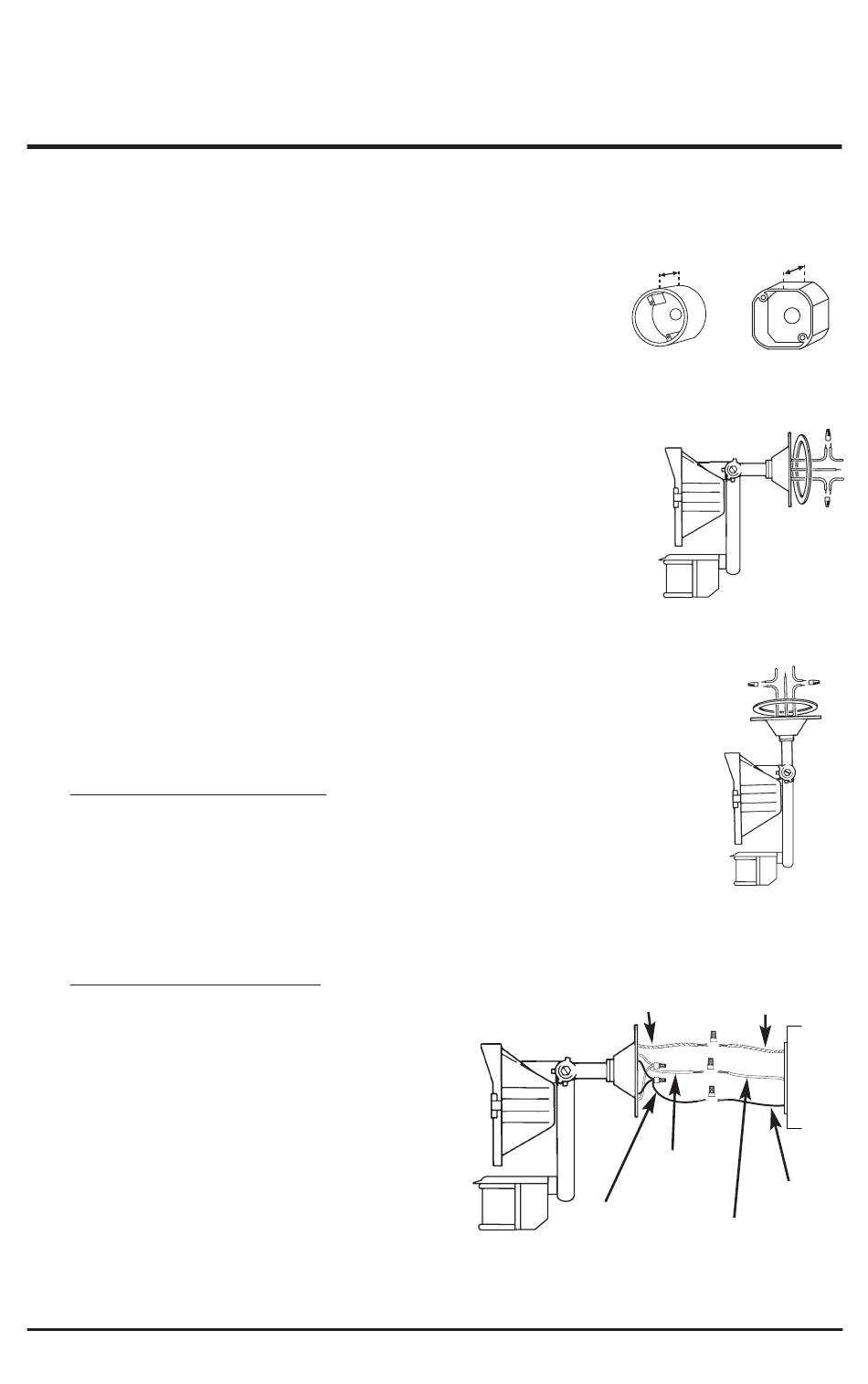

Su portalámparas se
ajusta a estas cajas
de empalmes:
1-1/2˝
redonda octagonal
(montaje de pared)
(montaje de alero)
Alambre
neutral del
Alambre neutral
hogar
del luminario
Alambre
blanco del
luminario
Alambre
blanco del
hogar
1-1/2˝
Fig. 3
Fig. 4
Alambre
negro del
hogar
Fig. 5
