Quick Links

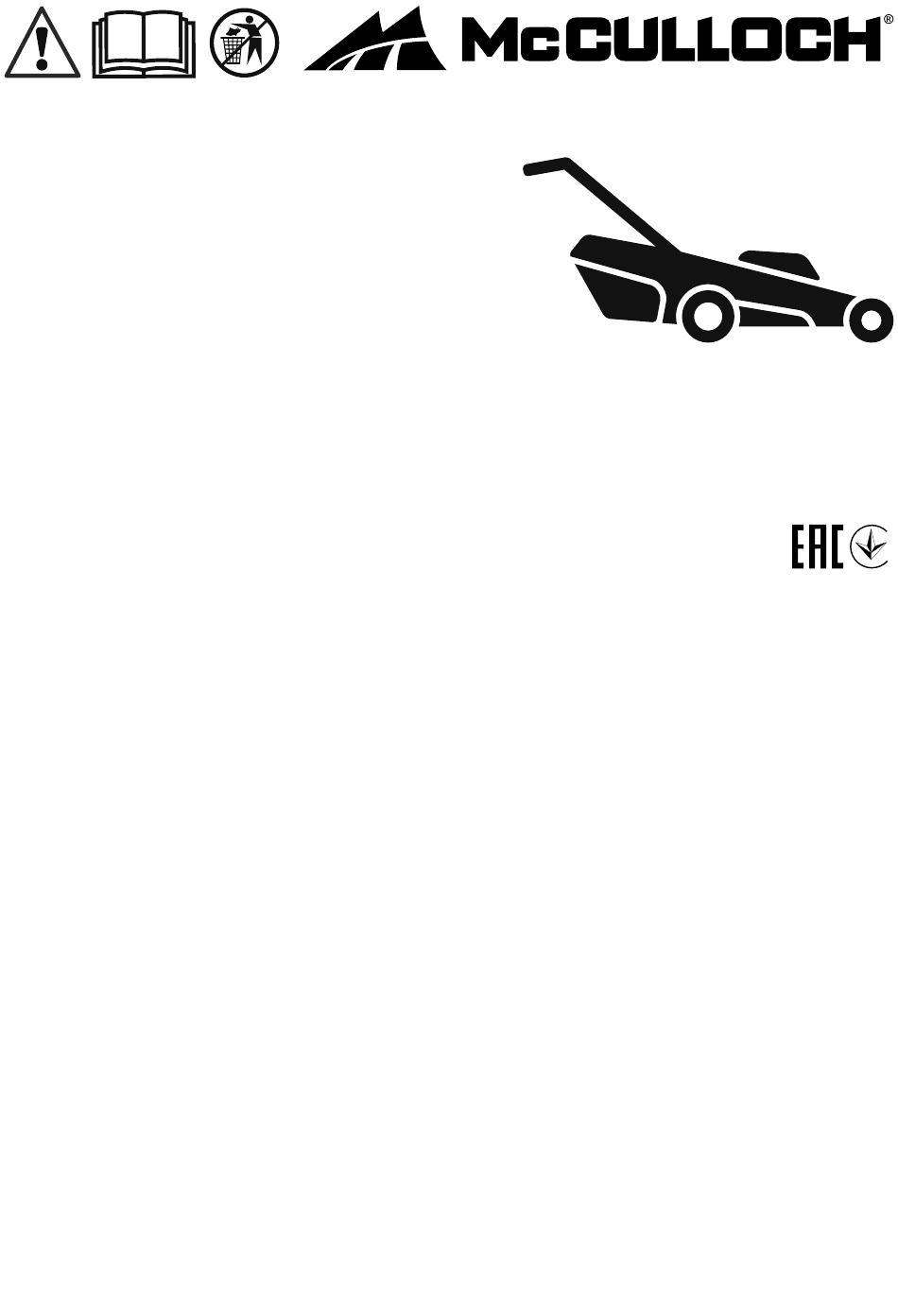

M40-120 CLASSIC, M40-125 CLASSIC+, M46-120 CLASSIC,
M46-120R CLASSIC, M46-125 CLASSIC+, M46-125R CLASSIC+,
M46-140R CLASSIC+, M46-145WRP CLASSIC+, M46-150WR
CLASSIC, M51-140WR CLASSIC+, M51-150R CLASSIC,
EN
Operator's manual
BG
Ръководство за експлоатация
CS
Návod k použití
DA
Brugsanvisning
DE
Bedienungsanweisung
EL
Οδηγίες χρήσης
ES
Manual de usuario
ET
Kasutusjuhend
FI
Käyttöohje
FR
Manuel d'utilisation
HR
Priručnik za korištenje
HU
Használati utasítás
IT
Manuale dell'operatore
LT
Operatoriaus vadovas
LV
Lietošanas pamācība
NL
Gebruiksaanwijzing
NO
Bruksanvisning
PL
Instrukcja obsługi
PT
Manual do utilizador
RO
Instrucţiuni de utilizare
RU
Руководство по эксплуатации
SK
Návod na obsluhu
SL
Navodila za uporabo
SV
Bruksanvisning
UK
Посібник користувача
M51-150WR CLASSIC, M53-150WR CLASSIC
6-18
19-33
34-46
47-59
60-73
74-88
89-102
103-115
116-128
129-142
143-155
156-169
170-183
184-196
197-209
210-223
224-236
237-250
251-264
265-278
279-293
294-306
307-319
320-332
333-346

Advertisement

Table of Contents
loading

Related Manuals for McCulloch M40-120 CLASSIC

Summary of Contents for McCulloch M40-120 CLASSIC

  • Page 1 M40-120 CLASSIC, M40-125 CLASSIC+, M46-120 CLASSIC, M46-120R CLASSIC, M46-125 CLASSIC+, M46-125R CLASSIC+, M46-140R CLASSIC+, M46-145WRP CLASSIC+, M46-150WR CLASSIC, M51-140WR CLASSIC+, M51-150R CLASSIC, M51-150WR CLASSIC, M53-150WR CLASSIC Operator's manual 6-18 Ръководство за експлоатация 19-33 Návod k použití 34-46 Brugsanvisning 47-59 Bedienungsanweisung 60-73 Οδηγίες...

  • Page 6: Table Of Contents

    Contents Introduction..............6 Maintenance..............11 Safety................7 Transportation, storage and disposal...... 13 Assembly...............9 Technical data.............14 Operation..............10 EC Declaration of Conformity........17 Introduction Product description Intended use The product is a pedestrian-controlled rotary lawn Use the product to cut grass in private gardens. Do not mower.

  • Page 7: Safety

    Look out for persons, objects and situations that can you are not sure how to operate the product in a prevent safe operation of the product. special situation, stop and speak to your McCulloch • Look out for obstacles, such as roots, stones, twigs, dealer before you continue.
  • Page 8 If the engine • Never lift up the product when the engine is started. does not stop in 3 seconds, let an approved McCulloch If you must lift the product, first stop the engine and service agent adjust the engine brake.

  • Page 9: Assembly

    McCulloch service agent. • Do not add the fuel when the engine is on. • Let an approved McCulloch service agent do • Make sure that the engine is cool before you refuel. servicing on the product regularly. •...

  • Page 10: Operation

    5. Put the lower part of the grass catcher into the grass M53-150WR CLASSIC come with the mulch kit discharge channel. supplied. Models M40-120 CLASSIC, M40-125 To assemble the grass catcher CLASSIC+ can not be used with a mulch kit.

  • Page 11: Maintenance

    • To stop the engine, release the engine brake handle. WARNING: Do not twist the starter rope To get a good result around your hand. • Always use a sharp blade. A blunt blade gives an irregular result and the cut surface of the grass To use the drive on the wheels becomes yellow.
  • Page 12 • Make sure that the air intake on the top of the engine 8. Lock the blade with a block of wood. Attach the is not blocked. spring washer and tighten the bolt and washer with a torque of 45–60 Nm. (Fig. 33) •...

  • Page 13: Transportation, Storage And Disposal

    To clean the paper filter • To decrease the risk of unwanted material on the spark plug electrodes, obey these instructions: 1. Remove the air filter cover and remove the paper a) Make sure that the idle speed is correctly filter.

  • Page 14: Technical Data

    • When the product is no longer in use, send it to a McCulloch dealer or discard it at a recycling location. Technical data M40-120 M40-125 M46-120 M46-120R M46-125 CLASSIC CLASSIC+ CLASSIC CLASSIC CLASSIC+ Engine Brand McCulloch Briggs & Strat-...
  • Page 15 M46-145WRP M46-150WR M51-140WR CLASSIC+ CLASSIC+ CLASSIC+ CLASSIC CLASSIC+ Engine Brand Briggs & Strat- Briggs & Strat- Honda McCulloch Briggs & Strat- Displacement, cm Speed, rpm 2900 2900 2900 2900 2900 Nominal engine output, kW 1.98 Ignition system Spark plug RC12YC...
  • Page 16 Mulcher 51 Article number 5811889-10 5811889-10 5811889-10 5811889-10 5041133-10 Grass catcher capacity, liter M51-150R CLASSIC M51-150WR CLAS- M53-150WR CLAS- Engine Brand McCulloch McCulloch McCulloch Displacement, cm Speed, rpm 2900 2900 2900 Nominal engine output, kW Ignition system Spark plug K7RTC K7RTC...

  • Page 17: Ec Declaration Of Conformity

    Description Combustion-engine-powered pedestrian-controlled lawn mower Brand McCulloch Platform / Type / Model M40-120 CLASSIC, M40-125 CLASSIC+, M46-120 CLASSIC, M46-120R CLAS- SIC, M46-125 CLASSIC+, M46-125R CLASSIC+, M46-140R CLASSIC+, M46-145WRP CLASSIC+, M46-150WR CLASSIC, M51-140WR CLASSIC+, M51-150R CLASSIC, M51-150WR CLASSIC, M53-150WR CLASSIC Batch...
  • Page 18 Description Directive/Regulation 2006/42/EC “relating to machinery” 2014/30/EU “relating to electromagnetic compatibility” 2000/14/EC; 2005/88/EC “relating to outdoor noise” Harmonized standards and/or technical specifications applied are as follows: EN ISO 12100, ISO 14982, ISO 5395-1 & 2, ISO 3744, ISO 11094, EN 1032 In accordance with directive 2000/14/EC, Annex V, the declared sound values are stated in the technical data sec- tion of this manual and in the signed EC Declaration of Conformity.

  • Page 19: Въведение
