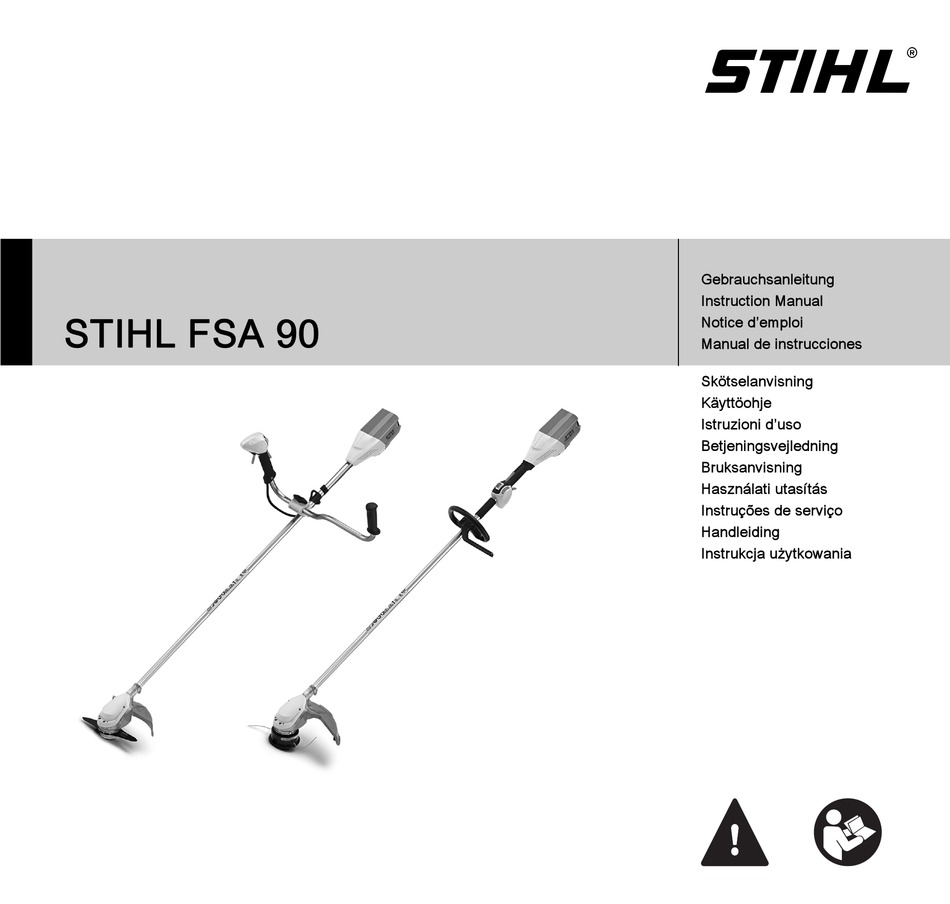

D Gebrauchsanleitung 1 - 36 G Instruction Manual 37 - 69 F Notice d’emploi 70 - 105 E Manual de instrucciones 106 - 140 S Skötselanvisning 141 - 172 f Käyttöohje 173 - 206 I Istruzioni d’uso 207 - 240 d Betjeningsvejledning 241 - 273 N Bruksanvisning...
3 Übersicht – Sicherheitshinweise Akku STIHL AP 3 Übersicht – Gebrauchsanleitung Ladegeräte STIHL AL 101, 300, – Sicherheitsinformation für STIHL Akkus und Produkte Motorsense STIHL FSA 90 und Akku mit eingebautem Akku: www.stihl.com/safety-data- sheets Kennzeichnung der Warnhinweise im Text...
3 Übersicht Motorsense STIHL FSA 90 R und Akku 4 Rasthebel Der Rasthebel entsperrt zusammen mit der Schalthebelsperre den Schalthebel. 5 Stellrad Das Stellrad dient zum Einstellen der Leistungsstufe. 6 Schalthebel Der Schalthebel schaltet die Motorsense ein und aus.
deutsch 3 Übersicht 6 Schalthebelsperre Die Schalthebelsperre entsperrt den Schalthebel. 7 Schalthebel Der Schalthebel schaltet die Motorsense ein und aus. 8 Rundumgriff Der Rundumgriff dient zum Halten und Führen der Motorsense. 9 Schrittbegrenzer Der Schrittbegrenzer begrenzt den Abstand zwischen dem Bein des Benutzers und einem Metall- Schneidwerkzeug.
4 LEDs blinken rot. Im Akku besteht eine Störung. Dieses Symbol gibt die Drehrichtung des Schneidwerkzeugs an. 1 Akku STIHL AR Der Akku STIHL AR kann die Motorsense mit Energie Dieses Symbol gibt den maximalen versorgen. Durchmesser des Schneidwerkzeugs in Millimeter an.
Gegenständen und deren Maßnahmen auslösen. Personen können schwer verletzt oder getötet beachten. werden und Sachschaden kann entstehen. ► Motorsense mit einem Akku STIHL AP oder einem Akku Akku während Arbeitsunterbrechungen, des STIHL AR verwenden. Transports, der Aufbewahrung, Wartung oder ■ Falls die Motorsense oder der Akku nicht Reparatur herausnehmen.
Einen Schutzhelm tragen oder Drogen beeinträchtigt. ■ Während der Arbeit kann Staub aufgewirbelt werden. Eingeatmeter Staub kann die Gesundheit schädigen und ► Falls Unklarheiten bestehen: Einen STIHL Fachhändler allergische Reaktionen auslösen. aufsuchen. ► Eine Staubschutzmaske tragen. ■ Ungeeignete Bekleidung kann sich in Holz, Gestrüpp und in der Motorsense verfangen.
deutsch 4 Sicherheitshinweise ■ Während der Arbeit kann der Benutzer in Kontakt mit dem ► Sicherstellen, dass Kinder nicht mit der Motorsense rotierenden Schneidwerkzeug kommen. Der Benutzer spielen können. kann schwer verletzt werden. ■ Elektrische Bauteile der Motorsense können Funken ►...
– Das Ablängmesser ist richtig angebaut. – Das Schneidwerkzeug und der Schutz sind richtig angebaut. WARNUNG – Nur original STIHL Zubehör für diese Motorsense ist ■ In einem nicht sicherheitsgerechten Zustand können angebaut. Bauteile nicht mehr richtig funktionieren und – Das Zubehör ist richtig angebaut.
Page 13
4.6.3 Mähkopf ► Metall-Schneidwerkzeug von einem STIHL Fachhändler auswuchten lassen. Der Mähkopf ist im sicherheitsgerechten Zustand, falls ► Falls Unklarheiten bestehen: Einen STIHL Fachhändler folgende Bedingungen erfüllt sind: aufsuchen. – Der Mähkopf ist unbeschädigt. – Der Mähopf ist nicht blockiert.
Sachschaden kann ■ Ein beschädigter oder defekter Akku kann ungewöhnlich entstehen. riechen, rauchen oder brennen. Personen können schwer ► Arbeit beenden, Akku herausnehmen und einen STIHL verletzt oder getötet werden und Sachschaden kann Fachhändler aufsuchen. entstehen.
deutsch 4 Sicherheitshinweise Reaktionskräfte ► Mit Vollgas arbeiten. Transportieren 4.9.1 Motorsense WARNUNG ■ Während des Transports kann die Motorsense umkippen oder sich bewegen. Personen können verletzt werden und Sachschaden kann entstehen. ► Rasthebel in die Position schieben. ► Akku herausnehmen. Ein Rückschlag kann durch folgende Ursache entstehen: –...
deutsch 4 Sicherheitshinweise 4.10 Aufbewahren 4.10.2 Akku WARNUNG 4.10.1 Motorsense WARNUNG ■ Kinder können die Gefahren des Akkus nicht erkennen und nicht einschätzen. Kinder können schwer verletzt ■ Kinder können die Gefahren der Motorsense nicht werden. erkennen und nicht einschätzen. Kinder können schwer ►...
– Motorsense, @ 4.6.1. ► Akku so laden, wie es in der Gebrauchsanleitung – Schutz, @ 4.6.2. Ladegerät STIHL AL 101, 300, 500 beschrieben ist. – Mähkopf oder Metall-Schneidwerkzeug, @ 4.6.3 oder @ 4.6.4. – Akku, @ 4.6.5.
► Schraube (6) eindrehen und fest anziehen. In der Motorsense oder im Akku besteht eine Störung. 7 Motorsense zusammenbauen Griff anbauen FSA 90 ► Motorsense ausschalten, Rasthebel in die Position schieben und Akku herausnehmen. ► Schlauch (9) in den Halter (10) drücken.
7 Motorsense zusammenbauen FSA 90 R ► Motorsense ausschalten, Rasthebel in die Position schieben und Akku herausnehmen. ► Muttern (2) so in den Schrittbegrenzer (1) stecken, dass die Bohrungen fluchten. ► Schelle (5) in den Rundumgriff (3) legen. ► Rundumgriff (3) zusammen mit der Schelle (5) und dem ►...
deutsch 7 Motorsense zusammenbauen ► Lüfterrad abnehmen. ► Laufteller (2) so auf die Druckscheibe (3) legen, dass die geschlossene Seite nach oben zeigt. ► Steckdorn abziehen. ► Steckdorn (7) bis zum Anschlag in die Bohrung drücken und gedrückt halten. Metall-Schneidwerkzeug anbauen und ►...
► Motorsense erneut ausbalancieren lassen. ► Falls die Balance erreicht ist: Schraube (3) fest anziehen. Griff einstellen FSA 90 Der Zweihandgriff kann abhängig von der Körpergröße des Benutzers in verschiedene Positionen eingestellt werden. ► Tragöse (1) in den Karabinerhaken (2) einhängen.
Akku einsetzen ► Knebelschraube (1) lösen. ► Zweihandgriff (2) in die gewünschte Position kippen. ► Knebelschraube (1) fest anziehen. FSA 90 R Der Rundumgriff kann abhängig von der Anwendung und der Körpergröße des Benutzers in verschiedene Positionen eingestellt werden. ► Akku (1) bis zum Anschlag in den Akku-Schacht (2) ►...
Die Motorsense beschleunigt und das Schneidwerkzeug ► Falls sich das Schneidwerkzeug weiterhin dreht: Akku dreht sich. herausnehmen und einen STIHL Fachhändler aufsuchen. Die Motorsense ist defekt. Je weiter der Schalthebel gedrückt ist, umso schneller dreht sich das Schneidwerkzeug. ► Rasthebel in die Position schieben.
► Drucktaste am Akku drücken. Die LEDs leuchten oder blinken. ► Falls die LEDs nicht leuchten oder blinken: Akku nicht 11.1 Bedienungselemente prüfen verwenden und einen STIHL Fachhändler aufsuchen. Im Akku besteht eine Störung. Schalthebelsperre und Schalthebel ► Akku herausnehmen.
Daumen den Bedienungsgriff umschließt. ► Motorsense mit der linken Hand am Handriff so festhalten, dass der Daumen den Handriff umschließt. FSA 90 R ► Motorsense mit der rechten Hand am Bedienungsgriff so festhalten, dass der Daumen den Bedienungsgriff umschließt.
deutsch 12 Mit der Motorsense arbeiten Falls das Stellrad (1) in Richtung „+“ gedreht wird, kann der Schalthebel (2) erneut weiter eingedrückt werden. Die Leistung ist höher. Das Schneidwerkzeug kann sich mit einer höheren Drehzahl drehen. ► Stellrad (1) in die gewünschte Position drehen. 12.3 Mähen Der Abstand des Schneidwerkzeugs vom Boden bestimmt die Schnitthöhe.
Batterien) eingestuft und wurde gemäß UN Handbuch schieben und Akku herausnehmen. Prüfungen und Kriterien Teil III, Unterabschnitt 38.3 geprüft. ► Falls die Motorsense nass ist: Motorsense trocknen Die Transportvorschriften sind unter www.stihl.com/safety- lassen. data-sheets angegeben. ► Falls der Akku nass ist: Akku trocknen lassen.
Bürste reinigen. 15.2 Akku aufbewahren 16.3 Akku reinigen STIHL empfiehlt, den Akku in einem Ladezustand zwischen ► Akku mit einem feuchten Tuch reinigen. 40 % und 60 % (2 grün leuchtende LEDs) aufzubewahren. ► Akku so aufbewahren, dass folgende Bedingungen erfüllt...
Der Benutzer kann die Motorsense und das Schneidwerkzeug nicht selbst reparieren. ► Falls die Motorsense oder das Schneidwerkzeug beschädigt sind: Motorsense oder Schneidwerkzeug nicht verwenden und einen STIHL Fachhändler aufsuchen. 18.2 Akku warten und reparieren Der Akku muss nicht gewartet werden und kann nicht repariert werden.
1 LED blinkt grün. Der Ladezustand des ► Akku so laden, wie es in der Gebrauchsanleitung beim Einschalten Akkus ist zu gering. Ladegeräte STIHL AL 101, 300, 500 beschrieben nicht an. ist. 1 LED leuchtet rot. Der Akku ist zu warm oder ►...
Page 32
► Motorsense einschalten. Die Betriebszeit der Der Akku ist nicht ► Akku vollständig laden, wie es in der Motorsense ist zu vollständig geladen. Gebrauchsanleitung Ladegeräte STIHL AL 101, kurz. 300, 500 beschrieben ist. Die Lebensdauer des ► Akku ersetzen. Akkus ist überschritten.
20 Technische Daten FSA 90 20 Technische Daten STIHL empfiehlt, einen Gehörschutz zu tragen. Verwendung mit einem Mähkopf: 20.1 Motorsensen STIHL FSA 90, FSA 90 R – Schalldruckpegel L gemessen nach EN 50636-2-91: 83 dB(A) FSA 90 – Schallleistungspegel L gemessen nach EN 50636-2- –...
Elektrogerät abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft. Informationen zur Erfüllung der Arbeitgeberrichtlinie Vibration 2002/44/EG sind unter www.stihl.com/vib angegeben. 20.4 REACH REACH bezeichnet eine EG-Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien.
– Schutz für Mähköpfe – Einschultergurt Durchmesser 2,4 mm: – Doppelschultergurt – Mähkopf AutoCut 25-2 – Akku STIHL AR zusammen mit dem Anlagepolster – Mähkopf DuroCut 20-2 – „Gürteltasche AP mit Anschlussleitung“ – Mähkopf SuperCut 20-2 zusammen mit dem Einschultergurt –...
Page 36
– optional – Einschultergurt mit Durchmesser 2,4 mm: Mähköpfe – Doppelschultergurt – Mähkopf AutoCut 25-2 – Akku STIHL AR zusammen mit dem – Mähkopf DuroCut 20-2 Anlagepolster – Mähkopf SuperCut 20-2 – „Gürteltasche AP mit Anschlussleitung“ zusammen mit – Mähkopf Polycut 20-3 dem Einschultergurt –...
► Motorsense, Schutz, Schneidwerkzeug, Akku, Zubehör und Verpackung vorschriftsmäßig und umweltfreundlich entsorgen. 24 EU-Konformitätserklärung Thomas Elsner, Leiter Produktmanagement und Services 25 Anschriften 24.1 Motorsensen STIHL FSA 90, FSA 90 R ANDREAS STIHL AG & Co. KG Badstraße 115 25.1 STIHL Hauptverwaltung D-71336 Waiblingen Deutschland ANDREAS STIHL AG &...
English 3 Overview – Safety information for STIHL batteries and products 3 Overview with built-in batteries: www.stihl.com/safety-data- sheets STIHL FSA 90 Trimmer and Battery Symbols used with warnings in the text WARNING This symbol indicates dangers that can cause serious injuries or death.
English 3 Overview STIHL FSA 90 R Trimmer and Battery 5 Set Wheel Used to select the power level. 6 Trigger The trigger switches the motor on and off. 7 Trigger Lockout Locks trigger in position. 8 Wing Screw Secures the handlebar to the handle support.
English 3 Overview 6 Trigger Lockout Locks trigger in position. 7 Trigger The trigger switches the motor on and off. 8 Loop Handle For holding and controlling the trimmer. 9 Barrier Bar Maintains distance between operator’s leg and a metal cutting attachment.
Supplies power to the trimmer. attachment. 2 Hip Padding Serves to secure trimmer to STIHL AR battery or the Guaranteed sound power level according to carrying system with built-in “AP belt bag with connecting directive 2000/14/EC in dB(A) in order to make cable”.
Observe safety notices on flying debris and take fatal injuries and damage to property. the necessary precautions. ► Use the trimmer with a STIHL AP battery or a STIHL AR battery. ■ Using the trimmer or the battery for purposes for which...
■ Inappropriate clothing can snag on wood, brush or the medication or drugs. trimmer. Not wearing personal protective equipment may result in serious injury. ► If you have any queries: Contact your STIHL servicing ► Wear snug-fitting clothing. dealer for assistance. ► Do not wear a scarf or jewelry.
– Cutting attachment and deflector are properly mounted. ► Keep children, bystanders and animals away from the work area. – Only original STIHL accessories designed for this trimmer are fitted. ► Do not leave the battery unattended. – Accessories are properly mounted.
Page 48
English 4 Safety Precautions WARNING ► If you have any queries: Contact your STIHL servicing dealer. ■ If components do not comply with safety requirements, they will no longer function properly and safety devices 4.6.3 Mowing Head may be rendered inoperative. This can result in serious or The mowing head is in a safe condition if the following points fatal injuries.
English 4 Safety Precautions ► Have the metal cutting attachment balanced by a STIHL ■ A damaged or defective battery may smell unusual, emit servicing dealer. smoke or burn. This can result in serious or fatal injuries and damage to property.
English 4 Safety Precautions ► If signs of circulation problems occur: Seek medical The risk of kickout is greatest in the black area. advice. WARNING ■ If the rotating metal cutting attachment makes contact with ■ These situations can abruptly decelerate or stop rotation a hard object, sparks may occur and the cutting of the cutting attachment and cause the cutting attachment may be damaged.
English 4 Safety Precautions 4.9.2 Battery ■ Dampness can corrode the electrical contacts on the trimmer and metal components. This can damage the WARNING trimmer. ► Push the retaining latch into position ■ The battery is not protected against all ambient conditions.
► Recharge the battery fully as described in the instruction components may no longer function properly or safety manual for the STIHL AL 101, 300, 500 chargers. devices may be rendered inoperative. This can result in ► Clean the trimmer, @ 16.1.
► Switch off the trimmer, push retaining latch to position time. For specified charging times see www.stihl.com/ and remove the battery. charging-times. ► Recharge the battery fully as described in the instruction manual for the STIHL AL 101, 300, 500 chargers. Displaying State of Charge 80-100% 60-80% 40-60% 20-40% ►...
► Push the tube (9) into the retainer (10). The bike handle (2) need not be removed again. FSA 90 R ► Switch off the trimmer, push retaining latch to position and remove the battery. ► Insert nuts (2) in the barrier bar (1) so that the holes line ►...
English 7 Assembling the Trimmer ► Push the deflector (2) into the guides on the housing as far as stop. The deflector (2) is tight against the housing. ► Insert and tighten down the screws (3) firmly. 7.3.2 Removing the Deflector ►...
English 7 Assembling the Trimmer ► Fit the fanwheel (2) on the shaft (3) with fan blades facing ► Fit the mowing head (1) on the shaft (3) and turn it counterclockwise. ► Insert the stop pin (4) in the bore as far as stop and hold it depressed.
English 8 Adjusting Trimmer for User 7.5.2 Removing the Metal Cutting Attachment ► Switch off the trimmer, push retaining latch to position and remove the battery. ► Insert the stop pin in the bore as far as stop and hold it depressed.
► Loosen the wing screw (1). ► Swing the bike handle (2) to the required position. ► Tighten down the wing screw (1) firmly. FSA 90 R The loop handle can be set to different positions to suit the height and reach of the user.
The battery (2) is unlocked and can be removed. trigger. 10 Switching the Trimmer On/Off FSA 90 R ► Hold the trimmer firmly with one hand on the control handle – wrap your thumb around the handle. 10.1 Switching On ►...
There is a malfunction in the trimmer. ► If the cutting attachment continues to rotate: Remove the ► Release the trigger and trigger lockout lever. battery and contact your STIHL servicing dealer for The cutting attachment comes to a standstill. assistance.
English 12 Operating the Trimmer FSA 90 R 12 Operating the Trimmer 12.1 Holding and Controlling the Trimmer FSA 90 ► Connect the carrying ring (2) to the carabiner (1). If you are using a mowing head: ► Connect the carrying ring (2) to the carabiner (1).
English 12 Operating the Trimmer If you are using a metal cutting attachment: ► Turn the set wheel (1) to the required position. 12.3 Mowing The cutting height is determined by the distance of the cutting attachment from the ground. ►...
UN Manual of Tests and Criteria, Part III, sub-section 13.1 After Finishing Work 38.3. ► Switch off the trimmer, push retaining latch to position For transport regulations see www.stihl.com/safety-data- and remove the battery. sheets ► If the trimmer is wet: Allow the trimmer to dry.
15.1 Storing the Trimmer 15.2 Storing the Battery FSA 90 STIHL recommends that you store the battery with a charge ► Switch off the trimmer, push retaining latch to position between 40 % and 60 % (2 LEDs glow green).
STIHL recommends you have metal cutting attachments resharpened and balanced by a STIHL servicing dealer. ► Sharpen the metal cutting attachment as described in the instructions and on the packaging supplied with the cutting attachment you are using.
► Recharge the battery fully as described in the start when switched green instruction manual for the STIHL AL 101, 300, 500 chargers. 1 LED glows red. Battery too hot or too cold. ► Remove the battery. ► Allow battery to cool down / warm up.
K-value (uncertainty) for sound pressure level is 2 dB(A). K- value (uncertainty) for sound power level is 2 dB(A). K-value (uncertainty) for vibration level is 2 m/s². 20.1 STIHL FSA 90, FSA 90 R Trimmers FSA 90 FSA 90 STIHL recommends that you wear hearing protection.
Information on compliance with Vibration Directive 2002/44/ EC is available at www.stihl.com/vib. 20.4 REACH REACH is an EC regulation and stands for the Registration, Evaluation, Authorisation and Restriction of Chemical substances.
“round, quiet” nylon line: heads – Full harness – AutoCut 25-2 mowing head – STIHL AR battery with hip padding – DuroCut 20-2 mowing head – “AP belt bag with connecting cable” together with – SuperCut 20-2 mowing head shoulder strap –...
Page 70
“round, quiet” nylon line: mowing heads – Full harness – AutoCut 25-2 mowing head – STIHL AR battery with hip padding – DuroCut 20-2 mowing head – “AP belt bag with connecting cable” – SuperCut 20-2 mowing head together with shoulder strap –...
Thomas Elsner, Director Product Management and Services 24 EC Declaration of Conformity 24.1 STIHL FSA 90, FSA 90 R Trimmers ANDREAS STIHL AG & Co. KG Badstrasse 115 D-71336 Waiblingen Germany declare in exclusive responsibility that –...
Page 72
8.1 Bouclage et ajustage du système de portage ..89 3.1 Débroussailleuse STIHL FSA 90 et batterie..72 8.2 Équilibrage de la débroussailleuse ....90 3.2 Débroussailleuse STIHL FSA 90 R et batterie .
électrique » – Consignes de sécurité Batterie STIHL AP Débroussailleuse STIHL FSA 90 et batterie – Notice d'emploi des chargeurs STIHL AL 101, 300, 500 – Information de sécurité concernant les batteries STIHL et les produits STIHL à batterie intégrée : www.stihl.com/safety-data-sheets...
3 Vue d'ensemble Débroussailleuse STIHL FSA 90 R et batterie 4 Levier d'encliquetage En corrélation avec le blocage de la gâchette de commande, le levier d'encliquetage déverrouille la gâchette de commande. 5 Molette de réglage La molette de réglage permet le réglage du niveau de puissance.
français 3 Vue d'ensemble Capots protecteurs et outils de coupe 5 Levier d'encliquetage En corrélation avec le blocage de la gâchette de Les illustrations des capots protecteurs et des outils de commande, le levier d'encliquetage déverrouille la coupe sont données à titre d'exemples. Les combinaisons gâchette de commande.
Le coussin d'appui permet de fixer la débroussailleuse à l'outil de coupe en millimètres. la batterie STIHL AR ou au système de portage avec « pochette AP à porter à la ceinture, avec cordon Ce symbole indique la vitesse nominale de l'outil de d'alimentation électrique ».
Respecter les consignes de sécurité et les mesures à prendre. Utilisation conforme à la destination prévue La débroussailleuse STIHL FSA 90 convient pour les applications suivantes : Il est nécessaire de lire, de bien comprendre et de conserver précieusement cette Notice –...
Les débroussailleuse, l'utilisateur a reçu les instructions utilisateurs qui ne portent pas de vêtements appropriés nécessaires, du revendeur spécialisé STIHL ou d'une risquent d'être grièvement blessés. autre personne compétente. ► Porter des vêtements de coupe assez étroite.
français 4 Prescriptions de sécurité ■ Au cours du travail, l'utilisateur peut entrer en contact ► Veiller à ce que des enfants ne puissent pas jouer avec avec l'outil de coupe en rotation. L'utilisateur risque alors la débroussailleuse. de subir des blessures graves. ■...
► N'introduire aucun objet dans les orifices de la – L'outil de coupe et le capot protecteur sont montés débroussailleuse. correctement. ► Au moindre doute : consulter un revendeur spécialisé – Seuls des accessoires d'origine STIHL destinés à cette STIHL. débroussailleuse sont montés. 4.6.2 Capot protecteur –...
Page 82
► Affûter correctement l'outil de coupe métallique. ► Faire équilibrer l'outil de coupe métallique par un AVERTISSEMENT revendeur spécialisé STIHL. ► Au moindre doute : consulter un revendeur spécialisé ■ Si l'état impeccable requis pour la sécurité n'est pas STIHL.
► Arrêter le travail, retirer la batterie et consulter un mortelles. revendeur spécialisé STIHL. ► Si la batterie dégage une odeur inhabituelle ou de la ■ Au cours du travail, la débroussailleuse peut produire des fumée : ne pas utiliser la batterie, la tenir à...
français 4 Prescriptions de sécurité Forces de réaction ► Si l'on constate des symptômes qui pourraient signaler une perturbation de l'irrigation sanguine des mains : consulter un médecin. ■ Si l'outil de coupe métallique en rotation heurte un objet dur, cela peut produire des étincelles et l'outil de coupe métallique risque d'être endommagé.
français 4 Prescriptions de sécurité 4.10 Rangement ► Travailler à pleins gaz. 4.10.1 Débroussailleuse Transport AVERTISSEMENT 4.9.1 Débroussailleuse ■ Les enfants ne peuvent pas reconnaître et évaluer les AVERTISSEMENT dangers de la débroussailleuse. Les enfants risquent d'être grièvement blessés. ■ Au cours du transport, la débroussailleuse risque de se ►...
: consulter ► Conserver la batterie dans la plage de températures de un revendeur spécialisé STIHL. - 10 °C à + 50 °C. ► Procéder à la maintenance de l'outil de coupe comme décrit dans la Notice d'emploi de l'outil de coupe...
– Batterie, @ 4.6.5. ► Contrôler la batterie, @ 11.2. Affichage du niveau de charge ► Recharger complètement la batterie comme décrit dans la Notice d'emploi des chargeurs STIHL AL 101, 300, 500. 80-100% ► Nettoyer la débroussailleuse, @ 16.1. 60-80% ►...
► Enfoncer la gaine du câble (9) dans l'attache (10). Le guidon ne doit plus être démonté. FSA 90 R ► Arrêter la débroussailleuse, pousser le levier d'encliquetage dans la position et retirer la batterie.
français 7 Assemblage de la débroussailleuse ► Poser la poignée circulaire (3) avec le collier (4) sur le tube (5). ► Poser les rondelles (2) sur les vis (1). ► Presser le collier (6) contre le tube (5). ► Passer les vis (1) à travers les trous de la poignée circulaire (3) et des colliers (4 et 6).
français 7 Assemblage de la débroussailleuse ► Pousser le capot protecteur (2) à fond dans les pièces de ► Poser l'hélice de ventilateur (2) sur l'arbre (3) de telle guidage prévues sur le carter. sorte que les pales du ventilateur (2) soient orientées vers Le capot protecteur (2) affleure avec le carter.
français 8 Réglage de la débroussailleuse selon l'utilisateur ► Faire tourner l'outil de coupe métallique (4) dans le sens inverse des aiguilles d'une montre jusqu'à ce que le mandrin de calage (7) s'encliquette. L'arbre (6) est bloqué. ► Visser et serrer fermement l'écrou (1) en tournant dans le sens inverse des aiguilles d'une montre.
(3). ► Accrocher l'anneau de suspension (1) dans le Réglage de la poignée ou du guidon mousqueton (2). FSA 90 Le guidon peut être réglé dans différentes positions, suivant la taille de l'utilisateur. ► Arrêter la débroussailleuse, pousser le levier d'encliquetage dans la position et retirer la batterie.
► Faire pivoter le guidon (2) dans la position souhaitée. 9 Introduction et extraction de la batterie ► Serrer fermement la vis à garrot (1). FSA 90 R Introduction de la batterie La poignée circulaire peut être réglée dans différentes positions, suivant l'utilisation prévue et la taille de...
La débroussailleuse accélère et l'outil de coupe est ► Si l'outil de coupe continue de tourner : retirer la batterie entraîné. et consulter un revendeur spécialisé STIHL. Plus l'on enfonce la gâchette de commande, plus la vitesse La débroussailleuse est défectueuse.
Blocage de gâchette de commande et gâchette de ► Si l'outil de coupe continue de tourner : retirer la batterie commande et consulter un revendeur spécialisé STIHL. La débroussailleuse est défectueuse. ► Retirer la batterie. ► Pousser le levier d'encliquetage dans la position 11.2 Contrôle de la batterie...
► Avec l'autre main, tenir la débroussailleuse par la poignée, en entourant la poignée avec le pouce. poignée, en entourant la poignée avec le pouce. FSA 90 R Si l'on utilise un outil de coupe métallique : ► Tenir la débroussailleuse de la main droite, par la poignée ►...
français 12 Travail avec la débroussailleuse La puissance réglée a une influence sur le temps de travail possible avec une charge de la batterie. Plus la puissance est réduite, plus le temps de travail possible avec une charge de la batterie est long. –...
français 13 Après le travail Si la longueur des fils de coupe qui dépasse est inférieure à ► Nettoyer le capot protecteur. 25 mm, une sortie automatique des fils de coupe n'est pas ► Nettoyer l'outil de coupe. possible. ► Nettoyer la batterie. ►...
► Si un outil de coupe métallique est monté : monter le protecteur de transport qui convient. 15.2 Rangement de la batterie STIHL conseille de conserver la batterie avec un niveau de charge compris entre 40 % et 60 % (2 DEL allumées de couleur verte).
Pour affûter et équilibrer correctement des outils de coupe métalliques, il faut être bien entraîné. STIHL recommande de faire affûter et équilibrer les outils de coupe métalliques par un revendeur spécialisé STIHL. ► Procéder à l'affûtage de l'outil de coupe métallique comme décrit dans la Notice d'emploi et sur l'emballage...
► Recharger complètement la batterie comme décrit ne démarre pas à la couleur verte. batterie est trop faible. dans la Notice d'emploi des chargeurs STIHL mise en circuit. AL 101, 300, 500. 1 DEL est allumée La batterie est trop chaude ►...
Page 102
Le temps de La batterie n'est pas ► Recharger complètement la batterie comme décrit fonctionnement de la complètement chargée. dans la Notice d'emploi des chargeurs STIHL débroussailleuse est AL 101, 300, 500. trop court. La durée de vie de la ►...
La valeur K pour le niveau de pression sonore est de 2 dB(A). La valeur K pour le niveau de puissance acoustique est de 2 dB(A). La valeur K pour le taux de vibrations est de 20.1 Débroussailleuses STIHL FSA 90, FSA 90 R 2 m/s². FSA 90 FSA 90 STIHL recommande de porter une protection auditive.
CHimiques) est le nom d'un règlement CE qui couvre le contrôle de la fabrication, de l'importation, de la mise sur le marché et de l'utilisation des substances chimiques. Pour obtenir de plus amples informations sur le respect du règlement REACH, voir www.stihl.com/reach. 0458-709-9621-A...
« ronds, silencieux » de 2,4 mm de têtes faucheuses – Harnais double diamètre : – Batterie STIHL AR avec le coussin d'appui – Tête faucheuse AutoCut 25-2 – « Pochette AP à porter à la ceinture, avec cordon – Tête faucheuse DuroCut 20-2 d'alimentation électrique », avec le harnais simple...
Page 106
« ronds, silencieux » de 2,4 mm de pour têtes – Harnais double diamètre : faucheuses – Batterie STIHL AR avec le coussin – Tête faucheuse AutoCut 25-2 d'appui – Tête faucheuse DuroCut 20-2 – « Pochette AP à porter à la ceinture, –...
STIHL et des accessoires d'origine STIHL. niveau de puissance acoustique garanti a été effectué Pour obtenir des pièces de rechange d'origine STIHL et des suivant une procédure conforme à la directive 2000/14/CE, accessoires d'origine STIHL, s'adresser à un revendeur annexe VIII.
Page 108
8.3 Ajustar la empuñadura ......125 3.1 Motoguadaña STIHL FSA 90 y acumulador ..108 Colocar y sacar el acumulador .
– Manual de instrucciones "Bolsa de la correa AP con 3 Sinopsis cable de conexión" – Indicaciones de seguridad del acumulador STIHL AP – Manual de instrucciones de los cargadores Motoguadaña STIHL FSA 90 y acumulador STIHL AL 101, 300, 500 –...
3 Sinopsis Motoguadaña STIHL FSA 90 R y acumulador 4 Bloqueo de seguridad El bloqueo de seguridad desbloquea la palanca de mando junto con el bloqueo de esta. 5 Rueda de ajuste La rueda de ajuste sirve para ajustar el escalón de potencia.
español 3 Sinopsis 5 Bloqueo de seguridad El bloqueo de seguridad desbloquea la palanca de mando junto con el bloqueo de esta. 6 Bloqueo de la palanca de mando El bloqueo de la palanca de mando desbloquea la palanca de mando. 7 Palanca de mando La palanca de mando conecta y desconecta la motoguadaña.
Este símbolo indica el número de revoluciones El acolchado de apoyo sirve para fijar la motoguadaña al nominal de la herramienta de corte. acumulador STIHL AR o al sistema de porte si está montada la "bolsa de la correa AP con cable de conexión".
4 Indicaciones relativas a la seguridad Aplicación para trabajos apropiados Tener en cuenta las indicaciones de seguridad y sus medidas. La motoguadaña STIHL FSA 90 sirve para las siguientes aplicaciones: – Con un cabezal de corte: cortar hierba Leer este manual de instrucciones, entenderlo y –...
Los usuarios que no lleven – El usuario ha recibido instrucciones de un distribuidor ropa apropiada pueden sufrir lesiones graves. especializado STIHL o una persona especializada antes de trabajar por primera vez con la ► Llevar ropa ceñida.
español 4 Indicaciones relativas a la seguridad ■ Si el usuario lleva calzado no apropiado se puede ► Asegurarse de que los niños no puedan jugar con el resbalar. El usuario puede lesionarse. acumulador. ► Llevar calzado resistente y cerrado con suela ■...
Page 117
– La herramienta de corte y el protector están montados correctamente. ■ En un estado inseguro, pueden dejar de funcionar – Solo se han montado accesorios originales STIHL para correctamente los componentes y se desactivan los esta motoguadaña. dispositivos de seguridad. El usuario puede lesionarse –...
► Hacer comprobar el equilibrado de la herramienta de ■ Un acumulador dañado o defectuoso puede oler, echar corte de metal por un distribuidor STIHL. humo o arder de forma poco corriente. Las personas pueden sufrir lesiones graves o mortales y se pueden ►...
Las personas pueden sufrir lesiones graves o se pueden producir daños materiales. ► Finalizar el trabajo, sacar el acumulador y acudir a un distribuidor especializado STIHL. El rebote puede producirse por el motivo siguiente: ■ Durante el trabajo la motoguadaña puede producir –...
español 4 Indicaciones relativas a la seguridad Transporte 4.10 Almacenamiento 4.9.1 Motoguadaña 4.10.1 Motoguadaña ADVERTENCIA ADVERTENCIA ■ Durante el transporte, la motoguadaña puede volcar o ■ Los niños no pueden identificar ni calcular los peligros de moverse. Las personas pueden sufrir lesiones y se la motoguadaña.
■ En el caso de que no se realice correctamente el en el manual de instrucciones de los cargadores mantenimiento o la reparación de la motoguadaña, el STIHL AL 101, 300, 500. protector, la herramienta de corte o el acumulador, ► Limpiar la motoguadaña, @ 16.1.
► Comprobar los elementos de mando, @ 11.1. ► Si durante la comprobación de los elementos de mando parpadean en rojo 3 LEDs: sacar el acumulador y acudir a un distribuidor especializado STIHL. ► Pulsar la tecla (1). En la motoguadaña existe una perturbación.
► Presionar el tubo flexible (9) en el soporte (10). La empuñadura doble (2) no se tiene que volver a desmontar. FSA 90 R ► Desconectar la motoguadaña, poner el bloqueo de seguridad en la posición y sacar el acumulador.
español 7 Ensamblar la motoguadaña ► Quitar las tuercas (2) del limitador de paso (1). Montar y desmontar el protector 7.3.1 Montar el protector ► Desconectar la motoguadaña, poner el bloqueo de seguridad en la posición y sacar el acumulador. ►...
español 7 Ensamblar la motoguadaña ► Desenroscar los tornillos (2). ► Desenroscar el cabezal de corte en sentido horario. ► Retirar el protector (1). ► Quitar la rueda del ventilador. ► Retirar el pasador. Montar y desmontar el cabezal de corte Montar y desmontar herramientas de corte de 7.4.1 Montar el cabezal de corte...
español 8 Ajustar la motoguadaña para el usuario bordes de corte, de manera que estén orientados en el 8 Ajustar la motoguadaña para el mismo sentido que la flecha para el sentido de giro en el usuario protector. ► Colocar el disco de presión (3) sobre la herramienta de corte de metal (4), de manera que el abombado esté...
► Inclinar la empuñadura doble (2) a la posición deseada. ► Apretar firmemente el tornillo de muletilla (1). FSA 90 R En función de la aplicación y la estatura del usuario, el asidero tubular cerrado se puede ajustar a diferentes posiciones.
10 Conectar y desconectar la motoguadaña 10.1 Conectar la motoguadaña FSA 90 ► Sujetar la motoguadaña por la empuñadura de mando con la mano derecha, de manera que el dedo pulgar abrace ► Oprimir el acumulador (1) en su cavidad (2) hasta el tope.
STIHL. La motoguadaña está averiada. FSA 90 R ► Empujar el bloqueo de seguridad a la posición. ► Sujetar la motoguadaña por la empuñadura de mando con una mano, de manera que el dedo pulgar abrace dicha 11 Comprobar la motoguadaña y el...
12.1 Sujeción y conducción de la motoguadaña ► Presionar la palanca de mando y mantenerla presionada. La herramienta de corte gira. FSA 90 ► Si parpadean 3 LEDs del acumulador en rojo: sacar el acumulador y acudir a un distribuidor especializado STIHL.
12 Trabajar con la motoguadaña FSA 90 R Si se emplea una herramienta de corte: ► Sujetar la motoguadaña por la empuñadura de mando con la mano derecha, de manera que el dedo pulgar abrace ► Enganchar la argolla de porte (2) en el mosquetón (1).
español 12 Trabajar con la motoguadaña Si la rueda de ajuste (1) se gira en el sentido "+", la palanca de mando (2) se puede seguir oprimiendo. La potencia es más alta. La herramienta de corte puede girar con un número de revoluciones más alto.
► Limpiar el acumulador. ► Si hay montada una herramienta de corte de metal: montar el protector para el transporte apropiado. 15.1 Guardar la motoguadaña FSA 90 14 Transporte ► Desconectar la motoguadaña, poner el bloqueo de seguridad en la posición y sacar el acumulador.
15.2 Guardar el acumulador 16.3 Limpiar el acumulador STIHL recomienda guardar el acumulador en un estado de ► Limpiar el acumulador con un paño húmedo. carga de entre el 40 % y el 60 % (2 LEDs luciendo en verde).
► Si la motoguadaña o la herramienta de corte están averiados: no utilizar la motoguadaña y acudir a un distribuidor especializado STIHL. 18.2 Mantenimiento y reparación del acumulador El acumulador no requiere mantenimiento ni se ha de reparar.
STIHL AL 101, 300, 500. 1 LED luce en El acumulador está ► Sacar el acumulador. rojo. demasiado caliente o ► Dejar enfriarse o calentarse el acumulador.
Page 137
► Cargar por completo el acumulador tal como se de la motoguadaña completamente cargado. describe en el manual de instrucciones de los es demasiado corto. cargadores STIHL AL 101, 300, 500. Se ha sobrepasado la vida ► Sustituir el acumulador. útil del acumulador. 0458-709-9621-A...
El valor K para el nivel de intensidad sonora es de 2 dB(A). El valor K para el nivel de potencia sonora es de 2 dB(A). El valor K para el valor de vibración es de 2 m/s². 20.1 Motoguadañas STIHL FSA 90, FSA 90 R FSA 90 FSA 90 STIHL recomienda llevar un protector de oídos.
Para información relativa al cumplimiento de la pauta de la patronal sobre vibraciones 2002/44/CE véase www.stihl.com/vib. 20.4 REACH REACH designa una ordenanza CE para el registro, evaluación y homologación de productos químicos. Para informaciones para cumplimentar la ordenanza REACH, véase www.stihl.com/reach . 0458-709-9621-A...
"redondo, silencioso" de un diámetro de de corte – Cinturón doble 2,4 mm: – Acumulador STIHL AR junto con el acolchado de – Cabezal de corte AutoCut 25-2 apoyo – Cabezal de corte DuroCut 20-2 – "Bolsa de la correa AP con cable de conexión"...
Page 141
"redondo, silencioso" de un diámetro cabezales de corte – Cinturón doble de 2,4 mm: – Acumulador STIHL AR junto con el – Cabezal de corte AutoCut 25-2 acolchado de apoyo – Cabezal de corte DuroCut 20-2 – "Bolsa de la correa AP con cable de –...
STIHL. garantizado, se ha procedido conforme a la directriz 2000/ 14/CE, anexo VIII. Las piezas de repuesto y los accesorios originales STIHL se pueden adquirir en un distribuidor especializado STIHL. – Nivel de potencia sonora medido: 92 dB(A) –...
Page 143
9.1 Sätt in batteriet........160 3.1 Motorlie STIHL FSA 90 och batteri ....143 9.2 Ta ut batteriet .
3 Översikt – Bruksanvisning Laddare STIHL AL 101, 300, 500 3 Översikt – Säkerhetsinformation för batterier och produkter med inbyggda batterier från STIHL: www.stihl.com/safety- data-sheets Motorlie STIHL FSA 90 och batteri Varningar i texten VARNING Varnar för faror som kan leda till allvarliga skador eller dödsfall.
3 Översikt Motorlie STIHL FSA 90 R och batteri 4 Spärrspak Spärrspaken och strömbrytarspärren låser upp strömbrytaren. 5 Ratt Ratten används för att ställa in effekten. 6 Strömbrytare Strömbrytaren sätter på och stänger av motorlien. 7 Strömbrytarspärr Strömbrytarspärren låser upp strömbrytaren.
svenska 3 Översikt 6 Strömbrytarspärr Strömbrytarspärren låser upp strömbrytaren. 7 Strömbrytare Strömbrytaren sätter på och stänger av motorlien. 8 Runt handtag Det runda handtaget används för att manövrera, hålla och styra motorlien. 9 Stegbegränsare Stegbegränsaren begränsar avståndet mellan användarens ben och ett metall-skärverktyg. 10 Skaft 1 Skydd för skärverktyg av metall Skaftet förbinder alla komponenter.
Den här symbolen anger skärverktygets maximala diameter i mm. 1 Batteri STIHL AR Den här symbolen anger skärverktygets märkvarvtal. Batteriet STIHL AR kan försörja motorlien med kraft. 2 Bärskydd Bärskyddet fäster motorlien på STIHL AR-batteriet eller Garanterad ljudeffektnivå enligt direktiv 2000/ ryggsäcken med inbyggd "AP-väska med...
Motorlien drivs med ett batteri STIHL AP eller STIHL AR. VARNING ■ Batterier som inte är godkända av STIHL för motorlien kan Använd skyddsglasögon. orsaka brand och explosion. Det kan leda till allvarliga personskador, dödsfall eller materialskador.
– Användaren måste vara myndig. Du kan skadas allvarligt om olämpliga kläder används. ► Använd tätt sittande kläder. – Användaren måste ha instruerats av en STIHL- återförsäljare eller en sakkunnig person innan denne ► Ta av halsdukar och smycken. använder motorlien för första gången.
Utomstående personer, barn och – Skärverktyget och skyddet är monterade korrekt. djur kan skadas allvarligt. – Endast originaltillbehör från STIHL används på motorlien. ► Utomstående personer, barn och djur måste hållas på – Tillbehören är korrekt monterade.
Page 152
► Ersätt inte klipptrådarna med föremål av metall. ► Montera tillbehören enligt anvisningarna i den här ► Om något är oklart: Kontakta en STIHL-återförsäljare. bruksanvisningen eller bruksanvisningen till tillbehöret. ► Stick inte in föremål i hålen på motorlien.
15 minuter och kontakta en läkare. personskador eller materialskador. ■ Ett trasigt eller defekt batteri kan lukta konstigt, ryka eller ► Avsluta arbetet, ta ut batteriet och kontakta en STIHL- brinna. Det kan leda till allvarliga personskador, dödsfall återförsäljare.
svenska 4 Säkerhetsanvisningar ■ När strömbrytaren släpps fortsätter skärverktyget att röra ► Arbeta inte med det svartmarkerade området. sig en stund. Personer kan skadas allvarligt. ► Använd en kombination av skärverktyg, skydd och ► Vänta tills skärverktyget inte längre roterar. ryggsäck som anges i den här bruksanvisningen.
► Förvara batteriet utom räckhåll för barn. skärverktyget och batteriet själv. ► Om motorlien, skyddet, skärverktyget eller batteriet ■ Batteriet är inte skyddat mot påverkan från omgivningen. måste underhållas eller repareras: Uppsök en STIHL- Batteriet kan skadas om det utsätts för viss påverkan från omgivningen. återförsäljare.
Lampor på batteriet ► Om 3 lampor blinkar röda när manöverenheterna Lamporna indikerar batteriets laddning och fel. Lamporna kontrolleras: Ta ut batteriet och kontakta en STIHL- kan lysa eller blinka rött eller grönt. återförsäljare. Det finns ett fel på motorlien.
► Stäng av motorlien, ställ spärrspaken i läget och ta ut batteriet. ► Tryck in slangen (9) i hållaren (10). Tvåhandshandtaget måste inte demonteras igen. FSA 90 R ► Stäng av motorlien, ställ spärrspaken i läget och ta ut batteriet. ► Skruva av vredet (1).
svenska 7 Montera motorlien Sätt på och ta av stegbegränsaren 7.2.1 Sätt på stegbegränsaren Stegbegränsaren kan bara sättas på tillsammans med det runda handtaget. ► Stäng av motorlien, ställ spärrspaken i läget och ta ut batteriet. ► Skruva ur skruvarna (6). ►...
svenska 7 Montera motorlien ► Tryck in skyddet (2) så långt det går i styrningarna på ► Lägg fläkthjulet (2) på axeln (3) så att fläkthjulets (2) blad huset. pekar uppåt. Skyddet (2) ska vara kant i kant med huset. ►...
svenska 8 Ställ in motorlien för användaren 7.5.2 Demontera metallskärverktyg ► Stäng av motorlien, ställ spärrspaken i läget och ta ut batteriet. ► Tryck in dornen i hålet tills det tar stopp och håll den nedtryckt. ► Vrid metall-skärverktyget medurs tills dornen faller in i rasterspåret.
► Ställ tvåhandshandtaget (2) i rätt läge. ► Dra åt vredet (1). FSA 90 R Det runda handtaget kan ställas in i olika lägen beroende på användning och hur lång användaren är. ► Stäng av motorlien, ställ spärrspaken i läget och ta ut batteriet.
9 Sätt in och ta ut batteriet 10.1 Sätt på motorlien Sätt in batteriet FSA 90 ► Håll motorlien med höger hand i handtaget så att tummen ligger runt handtaget. ► Håll motorlien med vänster hand i handtaget så att tummen ligger runt handtaget.
► Om det går att trycka in strömbrytaren: Använd inte motorlien och kontakta en STIHL-återförsäljare. Spärrspaken eller strömbrytarspärren är defekt. ► Skjut spärrspaken till läget ► Tryck på strömbrytarspärren och håll kvar.
Det finns ett fel på motorlien. ► Släpp strömbrytaren och strömbrytarspärren. Skärverktyget stannar. ► Om skärverktyget fortsätter att röra på sig: Ta ut batteriet och kontakta en STIHL-återförsäljare. Motorlien är defekt. ► Håll motorlien med höger hand i handtaget så att tummen ligger runt handtaget.
svenska 12 Arbeta med motorlien Om ett klipphuvud används: – Om ratten (1) vrids mot - går det inte längre att trycka in ► Håll motorlien med en hand i handtaget så att tummen strömbrytaren (2) helt. Effekten är lägre. Skärverktyget kan ligger runt handtaget.
svenska 13 Efter arbetet 12.4 Mata fram klipptrådarna 13 Efter arbetet 12.4.1 Mata fram klipptråden på klipphuvuden AutoCut ► Tryck snabbt det roterande klipphuvudet mot marken. 13.1 Efter arbetet Ca 30 mm matas fram. Kapningskniven i skyddet kapar automatiskt klipptrådarna till rätt längd. ►...
15.2 Förvaring av batteriet ► Stäng av motorlien, ställ spärrspaken i läget och ta ut STIHL rekommenderar att batteriet förvaras laddat mellan batteriet. 40 % och 60 % (2 lampor lyser grönt). ► Om ett metall-skärverktyg är monterat: Montera passande ►...
17.1 Vässa och balansera metall-skärverktyget Det krävs mycket träning för att vässa och balansera metall- skärverktyget. STIHL rekommenderar att metall-skärverktyget lämnas in för slipning och balansering hos en STIHL-återförsäljare. ► Vässa metall-skärverktyget enligt beskrivningen i bruksanvisningen och förpackningen till skärverktyget som används.
Motorlien startar inte. 1 lampa blinkar Batteriet är inte tillräckligt ► Ladda batteriet enligt anvisningarna i grönt. laddat. bruksanvisningen Laddare STIHL AL 101, 300, 500. 1 lampa blinkar Batteriet är för varmt eller ► Ta ut batteriet. rött. för kallt.
20 Tekniska data FSA 90 20 Tekniska data STIHL rekommenderar att hörselskydd används. Användning med ett klipphuvud: 20.1 Motorlie STIHL FSA 90, FSA 90 R – Ljudtrycksnivå L uppmätt enligt EN 50636-2-91: 83 dB(A) FSA 90 – Ljudeffektnivå L uppmätt enligt EN 50636-2-91:...
även ta hänsyn till tiderna som den elektriska utrustningen är avstängd och när den varit på men gått utan belastning. Information om uppfyllandet av arbetsgivardirektivet vibration 2002/44/EG är angivna på www.stihl.com/vib. 20.4 REACH REACH är en EG-förordning för registrering, bedömning och godkännande av kemikalier.
– Skydd för klipphuvuden – enkel axelrem klipptrådar som är 2,4 mm i diameter: – dubbel axelrem – Klipphuvud AutoCut 25-2 – STIHL AR-batteri tillsammans med bärskydd – Klipphuvud DuroCut 20-2 – "AP-väska med anslutningskabel" tillsammans – Klipphuvud SuperCut 20-2 med enkel axelrem –...
Page 173
– valfritt – enkel axelrem klipptrådar som är 2,4 mm i klipphuvuden – dubbel axelrem diameter: – STIHL AR-batteri tillsammans med – Klipphuvud AutoCut 25-2 bärskydd – Klipphuvud DuroCut 20-2 – "AP-väska med anslutningskabel" – Klipphuvud SuperCut 20-2 tillsammans med enkel axelrem –...
STIHL rekommenderar att du använder originaldelar och tillbehör från STIHL. – Garanterad ljudeffektnivå: 94 dB(A) Originaldelar och tillbehör från STIHL kan köpas hos en Den tekniska dokumentationen förvaras hos avdelningen för STIHL-återförsäljare. produktgodkännande hos ANDREAS STIHL AG & Co. KG.
Page 175
Akun asentaminen ja irrottaminen ....192 3.1 Raivaussaha STIHL FSA 90 ja akku ....175 9.1 Akun sijoittaminen laitteeseen .
– Tuotteen "Liitoskaapelilla varustettu vyölaukku AP" käyttöohje – STIHL AP -akun turvallisuusohjeet Raivaussaha STIHL FSA 90 ja akku – Latauslaitteiden käyttöohje STIHL AL 101, 300, 500 – STIHLin akkuja ja kiinteästi asennetuilla akuilla varustettuja tuotteita koskevia turvallisuustietoja: www.stihl.com/safety-data-sheets Tekstin sisältämien varoitusten merkitseminen VAROITUS Tämä...
3 Yleiskuva Raivaussaha STIHL FSA 90 R ja akku 4 Lukitusvipu Lukitusvipu vapauttaa kytkentävivun lukituksen yhdessä kytkentävivun lukitsimen kanssa. 5 Säätöpyörä Säätöpyörä on tarkoitettu tehotason säätämiseen. 6 Kytkentävipu Kytkentävivulla raivaussahan voi käynnistää ja pysäyttää. 7 Kytkentävivun lukitsin Kytkentävivun lukitsin vapauttaa kytkentävivun toiminnan.
suomi 3 Yleiskuva 6 Kytkentävivun lukitsin Kytkentävivun lukitsin vapauttaa kytkentävivun toiminnan. 7 Kytkentävipu Kytkentävivulla raivaussahan voi käynnistää ja pysäyttää. 8 Rengaskahva Rengaskahva on tarkoitettu raivaussahaan tarttumiseen sekä raivaussahan kantamiseen. 9 Askelrajoitin Askelrajoitin rajoittaa käyttäjän jalan ja metalliterän välistä etäisyyttä. 1 Suojus metalliteriä varten Metalliterille tarkoitettu suojus suojaa käyttäjää...
Raivaussahan energialähteenä toimii akku STIHL AR. Tämä merkki ilmoittaa leikkuuterän enimmäishalkaisijan millimetreinä. 2 Laitepehmuste Laitepehmustetta käytetään liittämään raivaussaha Tämä merkki ilmoittaa leikkuuterän STIHL AR -akkuun tai kantovaljaisiin, joissa on nimelliskierrosluvun. sisäänrakennettu tuote "Liitäntäjohdolla varustettu vyölaukku AP". Taattu äänenpainetaso dB(A) direktiivin 2000/ 3 Yhden olan hihna 14/EY mukaan.
Seurauksena voi olla vakava tai jopa hengenvaarallinen huolehdi näiden ohjeiden mukaista varotoimista. loukkaantuminen ja esinevahinkoja. ► Käytä raivaussahassa akkua STIHL AP tai STIHL AR. Poista akku työtaukojen sekä laitteen ■ Jos raivaussahaa tai akkua käytetään laitteille kuljettamisen, säilyttämisen, huoltamisen ja määritellystä...
Käyttäjä saattaa – Käyttäjä on täysi-ikäinen. loukkaantua vakavasti, mikäli hän ei ole pukeutunut työskentelyn kannalta sopivaan vaatetukseen. – Käyttäjä on saanut STIHL-jälleenmyyjältä tai joltakin ► Käytä tiiviisti kehoa vasten olevaa vaatetusta. muulta asiantuntevalta henkilöltä perehdytyksen raivaussahan käyttöön, ennen kuin hän työskentelee ►...
► Älä jätä akkua valvomatta. – Raivaussahaan on asennettu ainoastaan siihen ► Varmista, että lapset eivät voi leikkiä akulla. tarkoitettuja alkuperäisiä STIHL-varusteita. ■ Akkua ei ole suojattu kaikilta ympäristötekijöiltä. Akku – Varusteet on asennettu oikein. saattaa syttyä tuleen tai räjähtää altistuttuaan eräille ympäristötekijöille.
Page 184
► Älä vaihda siimojen tilalle metallista valmistettuja osia. ► Asenna varusteet käyttöohjeen tai lisävarusteen käyttöohjeen kuvauksen mukaisesti. ► Jos jokin asia on jäänyt sinulle epäselväksi: Ota yhteyttä STIHL jälleenmyyjään. ► Älä työnnä esineitä raivaussahassa oleviin aukkoihin. ► Jos jokin asia on jäänyt sinulle epäselväksi: Ota 4.6.4 Metalliterä...
4 Turvallisuusohjeet ► Anna metalliterän tasapainotus STIHL-jälleenmyyjän ► Jos silmät ovat joutuneet kosketuksiin nesteen kanssa: tehtäväksi. Huuhtele silmiä vähintään 15 minuutin ajan käyttämällä tarkoitukseen runsaasti vettä. Hakeudu tämän jälkeen ► Jos jokin asia on jäänyt sinulle epäselväksi: Ota lääkäriin.
■ Jos raivaussahassa ilmenee muutoksia tai raivaussahan käyttäytyminen poikkeaa tavanomaisesta, raivaussaha ei ole enää turvallisessa toimintakunnossa. Seurauksena voi olla vakava loukkaantuminen samoin kuin esinevahinkoja. ► Lopeta työt, poista akku ja ota yhteyttä STIHL- jälleenmyyjään. ■ Raivaussaha saattaa täristä työskentelyn aikana. ► Käytä käsineitä.
suomi 4 Turvallisuusohjeet Kuljettaminen 4.10 Säilytys 4.9.1 Raivaussaha 4.10.1 Raivaussaha VAROITUS VAROITUS ■ Raivaussaha voi kaatua tai liikkua paikaltaan kuljetuksen ■ Lapset eivät pysty tunnistamaan eivätkä arvioimaan aikana. Tästä voi olla seurauksena loukkaantuminen sekä raivaussahasta aiheutuvia vaaroja. Lapset voivat esinevahinkoja. loukkaantua vakavasti.
► Paina letku (9) pidikkeeseen (10). Kahden käden kahvaa ei tarvitse enää tämän jälkeen irrottaa. FSA 90 R ► Katkaise virta raivaussahasta, työnnä lukitusvipu asentoon ja poista akku. ► Aseta mutterit (2) askelrajoittimeen (1) siten, että reiät ovat kohdakkain.
suomi 7 Raivaussahan kokoaminen ► Paina lukitustyökalu (4) reikään vasteeseen asti ja pidä siinä. ► Kierrä siimapäätä (1) niin kauan vastapäivään, että lukitustyökalu (4) painuu sisään. Akseli (3) on nyt lukittu. ► Kiristä siimapää (1) käsin. ► Vedä lukitustyökalu (4) pois. 7.4.2 Siimapään irrottaminen ►...
suomi 8 Raivaussahan säätäminen käyttäjän kokoa vastaavasti 7.5.2 Metalliterän irrotus ► Katkaise virta raivaussahasta, työnnä lukitusvipu asentoon ja poista akku. ► Paina lukitustyökalu reiän vasteeseen asti ja pidä siinä. ► Kierrä metalliterää myötäpäivään, kunnes lukitustyökalu painuu sisään. Akseli on nyt lukittuna. ►...
Akun sijoittaminen laitteeseen ► Avaa sormiruuvi (1). ► Kallista kahden käden kahva (2) sopivaan asentoon. ► Kiristä sormiruuvi (1). FSA 90 R Rengaskahvan voi säätää käyttäjän koon ja aiotun käytön kannalta sopivaan asentoon. ► Katkaise virta raivaussahasta, työnnä lukitusvipu asentoon ja poista akku.
Mitä pidemmälle kytkentävipua on painettu, sitä nopeammin ► Paina kumpaakin lukitusvipua (1). leikkuuterä pyörii. Akun (2) lukitus on avattu ja akun voi poistaa. FSA 90 R 10 Raivaussahan käynnistäminen ja ► Tartu toisella kädellä raivaussahan käyttökahvaan siten, pysäyttäminen että peukalo asettuu kahvan ympärille.
► Tartu toisella kädellä raivaussahan etukahvaan siten, että ► Tartu toisella kädellä raivaussahan etukahvaan siten, että peukalo on etukahvan ympärillä. peukalo on etukahvan ympärillä. FSA 90 R Jos laitteessa käytetään metalliterää: ► Tartu oikealla kädellä raivaussahan kahvaan siten, että ► Ripusta kantosilmukka (2) jousihakaan (1).
suomi 12 Työskentely raivaussahan avulla ► Liiku hitaasti ja varovasti eteenpäin. 12.4 Siimojen säädön korjaus 12.4.1 AutoCut-siimapäihin kuuluvien siimojen säätäminen ► Kosketa pyörivällä siimapäällä lyhyesti maata. Säätö muuttuu noin 30 mm:n verran. Suojuksen sisällä oleva katkaisuterä lyhentää siimat automaattisesti – sopivaan mittaan.
Käyttäjä ei voi itse korjata raivaussahaa eikä leikkuuterää. 16.1 Raivaussahan puhdistus ► Jos raivaussaha tai leikkuuterä ovat vaurioituneet: Älä ► Katkaise virta raivaussahasta, työnnä lukitusvipu käytä raivaussahaa ja leikkuuterää. Ota yhteyttä STIHL- asentoon ja poista akku. jälleenmyyjään. 0458-709-9621-A...
suomi 18 Korjaaminen 18.2 Akun huolto ja korjaus Akkua ei tarvitse huoltaa. Akkua ei voi myöskään korjata. ► Jos akku on viallinen tai vaurioitunut: Vaihda akku. 0458-709-9621-A...
19.1 Raivaussahan tai akun häiriöiden poistaminen Häiriö Akun LED-valot Korjaus Raivaussaha ei 1 vihreä LED-valo Akun varaus on liian pieni. ► Lataa akku täyteen siten kuin latureiden STIHL AL käynnisty virran vilkkuu. 101, 300, 500 käyttöohjeessa on kuvattu. kytkemisen yhteydessä.
Page 203
► Ota akku laitteesta ja asenna se uudelleen. sähköinen häiriö. ► Käynnistä raivaussaha. Raivaussahan Akkua ei ole ladattu ► Lataa akku täyteen siten kuin latureiden STIHL AL toiminta-aika on liian täyteen. 101, 300, 500 käyttöohjeessa on kuvattu. lyhyt. Akun käyttöikä on kulunut ►...
20 Tekniset tiedot FSA 90 20 Tekniset tiedot STIHL suosittelee kuulosuojaimen käyttöä. Käyttö siimapäällä varustettuna: 20.1 Raivaussahat STIHL FSA 90, FSA 90 R – Äänenpainetaso L mitattu standardin EN 50636-2-91 mukaan: 83 dB(A) FSA 90 – Äänitehotaso L mitattu standardin EN 50636-2-91 –...
Tietoja työnantajia koskevan tärinädirektiivin 2002/44/EY vaatimusten täyttämisestä löytyy osoitteesta www.stihl.com/ vib. 20.4 REACH-asetus REACH-asetuksella tarkoitetaan EY:n kemikaalien rekisteröintiä, arviointia ja lupamenettelyjä koskevaa asetusta.
– Yhden olan hihna ”pyöreä ja hiljainen”, halkaisija 2,4 mm: – Kantovaljaat – Siimapää AutoCut 25-2 – Akku STIHL AR lonkkapehmusteella varustettuna – Siimapää DuroCut 20-2 – ”Vyölaukku AP liitoskaapelilla” yhden olan hihnalla – Siimapää SuperCut 20-2 – Kantojärjestelmä ja siihen asennettu –...
Page 207
Siimapää, varustettu siiman tyypillä – Siimapäiden suojus – valinnainen – Yhden olan hihna ”pyöreä ja hiljainen”, halkaisija – Kantovaljaat 2,4 mm: – Akku STIHL AR lonkkapehmusteella – Siimapää AutoCut 25-2 varustettuna – Siimapää DuroCut 20-2 – ”Vyölaukku AP liitoskaapelilla” – Siimapää SuperCut 20-2 yhden olan hihnalla –...
24 EU-vaatimustenmukaisuusvakuutus Thomas Elsner, Leiter Produktmanagement und Services (tuotehallinta- ja palveluasioista vastaava johtaja) 24.1 Raivaussahat STIHL FSA 90, FSA 90 R ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen Saksa vakuuttaa, että...
Page 209
9.1 Inserire la batteria....... . .227 3.1 Decespugliatore STIHL FSA 90 e batteria ..209 9.2 Estrarre la batteria .
STIHL offre la massima qualità anche nell'assistenza. I 20.2 Batteria STIHL AP ....... .236 nostri rivenditori garantiscono consulenza e istruzioni 20.3 Valori acustici e vibratori .
3 Sommario – Istruzioni per l’uso caricabatteria STIHL AL 101, 300, 3 Sommario – Informazioni sulla sicurezza per batterie STIHL e prodotti con batteria integrata: www.stihl.com/safety- Decespugliatore STIHL FSA 90 e batteria data-sheets Contrassegno delle avvertenze nel testo AVVERTENZA L'avvertenza si riferisce a pericoli che possono provocare gravi lesioni o la morte.
3 Sommario Decespugliatore STIHL FSA 90 R e batteria 4 Leva di arresto La leva di arresto sblocca la leva di comando insieme al blocco della leva di comando. 5 Rotella di registro La rotellina di regolazione serve per regolare il livello di potenza.
italiano 3 Sommario 5 Leva di arresto La leva di arresto sblocca la leva di comando insieme al blocco della leva di comando. 6 Bloccaggio leva di comando Il bloccaggio leva di comando sblocca la leva di comando. 7 Leva di comando La leva di comando accende e spegne il decespugliatore.
2 Imbottitura L’imbottitura serve per fissare il decespugliatore alla Questo simbolo indica la velocità nominale batteria STIHL AR o al sistema di trasporto con “Borsa dell’attrezzo di taglio. per cintura AP con cavo di collegamento” integrata. 3 Tracolla semplice...
AP o una batteria STIHL AR. Indossare occhiali protettivi. AVVERTENZA ■ Le batterie non approvate da STIHL per l'uso con il decespugliatore possono provocare incendi ed esplosioni. Rispettare le avvertenze di sicurezza sugli Sussiste il rischio di gravi lesioni o di morte oppure di oggetti scagliati ad alta velocità...
■ Durante il lavoro, l'utente può entrare in contatto con droghe. l'attrezzo da taglio rotante. L'utente potrebbe ferirsi gravemente. ► In caso di dubbi: Rivolgersi ad un rivenditore STIHL. ► Indossare calzature in materiale resistente. ► Se si utilizza un attrezzo di taglio metallico: Abbigliamento ed equipaggiamento...
è montata. ► Sincerarsi che i bambini non possano giocare con la – L'attrezzo di taglio e il riparo sono correttamente montati. batteria. – Sono montati soltanto accessori originali STIHL appositi per questo decespugliatore. – Gli accessori sono montati correttamente. 0458-709-9621-A...
Page 218
► Lavorare con un coltello tagliafilo montato ► Se il decespugliatore è sporco: Pulire il correttamente. decespugliatore. ► In caso di dubbi: Rivolgersi ad un rivenditore STIHL. ► Non alterare il decespugliatore. Eccezione: montaggio di una combinazione indicata sulle presenti istruzioni 4.6.3 Testa falciante per l’uso di attrezzo da taglio e riparo.
STIHL. ■ Una batteria difettosa o danneggiata può avere un odore ► In caso di dubbi: Rivolgersi ad un rivenditore STIHL. insolito, emettere fumo oppure bruciare. Sussiste il rischio di gravi lesioni o di morte oppure di provocare danni materiali.
Sussiste il rischio di ferire gravemente persone oppure di provocare danni materiali. ► Terminare il lavoro, togliere la batteria e rivolgersi ad un rivenditore STIHL. Il contraccolpo può verificarsi per la seguente causa: ■ Durante il lavoro si possono produrre vibrazioni attraverso il decespugliatore.
italiano 4 Avvertenze di sicurezza Trasporto 4.10 Conservazione 4.9.1 Decespugliatore 4.10.1 Decespugliatore a motore AVVERTENZA AVVERTENZA ■ Durante il trasporto il decespugliatore può ribaltarsi o ■ I bambini potrebbero non essere in grado di riconoscere e muoversi. Sussiste il rischio di ferire persone oppure di valutare i pericoli derivanti dal decespugliatore.
► Conservare la batteria in un imballaggio non conduttivo. batteria devono essere sottoposti a manutenzione o ► Conservare la batteria ad una temperatura compresa riparazione: Rivolgersi ad un rivenditore STIHL. tra i - 10 °C e i + 50 °C. ► Sottoporre a manutenzione l’attrezzo di taglio come descritto nelle istruzioni per l’uso dell’attrezzo di taglio...
6 Carica della batteria e LED Visualizzazione dello stato di carica ► Caricare la batteria completamente, come descritto sulle istruzioni per l'uso dei caricabatteria STIHL AL 101, 300, 500. ► Pulire il decespugliatore, @ 16.1. 80-100% 60-80% ► Montare l’impugnatura, @ 7.1.
7 Assemblare il decespugliatore L’impugnatura a manubrio non deve essere nuovamente smontata. FSA 90 R ► Spegnere il decespugliatore, spingere la leva di arresto in posizione ed estrarre la batteria. ► Svitare la vite ad alette (1). ► Togliere il blocchetto superiore (2).
italiano 7 Assemblare il decespugliatore ► Togliere i dadi (2) dal limitatore di taglio (1). Montare e smontare il riparo 7.3.1 Montaggio del riparo ► Spegnere il decespugliatore, spingere la leva di arresto in posizione ed estrarre la batteria. ► Inserire i dadi (2) nel limitatore di taglio (1) in modo che i fori siano allineati.
italiano 7 Assemblare il decespugliatore ► Svitare le viti (2). ► Togliere la ventola. ► Togliere il riparo (1) ► Estrarre la spina. Montare e smontare la testa falciante Montare e smontare l’attrezzo di taglio metallico 7.4.1 Montare la testa falciante 7.5.1 Montaggio dell’attrezzo di taglio metallico ►...
italiano 8 Regolare il decespugliatore per l'utente ► Posizionare il piattello (2) sul disco di pressione (3) in ► Applicare la tracolla semplice (1) o la tracolla doppia (3). modo tale che il lato chiuso sia rivolto verso l'alto. ► Regolare la tracolla semplice (1) o la tracolla doppia (3) in ►...
► Piegare l’impugnatura a manubrio (2) nella posizione desiderata. ► Stringere saldamente la vite ad alette (1). FSA 90 R L'impugnatura circolare può essere regolata in diverse posizioni in base all’applicazione e alla statura dell'utente. ► Spegnere il decespugliatore, spingere la leva di arresto in posizione ed estrarre la batteria.
Il decespugliatore accelera e l’attrezzo di taglio gira. Quanto più a fondo è premuta la leva di comando, tanto più veloce sarà la rotazione dell’attrezzo di taglio. FSA 90 R ► Tenere il decespugliatore con una mano sull'impugnatura ► Premere entrambe le leve di bloccaggio (1).
► Tentare di premere la leva di comando senza premere il bloccaggio leva di comando. ► Se non si riesce a premere la leva: Non usare il decespugliatore e rivolgersi ad un rivenditore STIHL. La leva di arresto o il bloccaggio leva di comando sono difettosi.
► Se i LED non si accendono o lampeggiano: Non usare la ► Tenere il decespugliatore con la mano sinistra batteria e rivolgersi ad un rivenditore STIHL. sull'impugnatura di modo che il pollice stringa Nella batteria vi è un malfunzionamento.
italiano 12 Lavorare con il decespugliatore Se si utilizza un attrezzo di taglio metallico: Se la rotellina di regolazione (1) viene girata in direzione “+”, la leva di comando (2) può essere di nuovo premuta. La potenza è superiore. L’attrezzo di taglio può ruotare con un numero di giri più...
italiano 13 Dopo il lavoro 13 Dopo il lavoro 13.1 Dopo il lavoro ► Spegnere il decespugliatore, spingere la leva di arresto in posizione ed estrarre la batteria. ► Se il decespugliatore è bagnato: Lasciare asciugare il decespugliatore. ► Se la batteria è bagnata: Lasciare asciugare la batteria. ►...
STIHL raccomanda di conservare la batteria con un livello di ► Se si monta un attrezzo di taglio metallico: montare un carica compreso tra il 40 % e il 60 % (2 LED con luce verde riparo per trasporto adatto.
Affilare ed equilibrare correttamente gli attrezzi di taglio metallici è un'operazione che richiede molto esercizio. STIHL raccomanda di fare affilare ed equilibrare gli attrezzi di taglio metallici da un rivenditore STIHL. ► Affilare l’attrezzo di taglio metallico come indicato sulle istruzioni per l’uso e sulla confezione dell’attrezzo di taglio...
Lo stato di carica della ► Caricare la batteria come descritto sulle istruzioni non parte quando si verde batteria è troppo basso. per l'uso dei caricabatteria STIHL AL 101, 300, accende. lampeggiante. 500. 1 LED si accende La batteria è troppo calda o ►...
Page 237
Il tempo di esercizio La batteria non è ► Caricare la batteria completamente, come descritto del decespugliatore è completamente carica. sulle istruzioni per l'uso dei caricabatteria STIHL troppo breve. AL 101, 300, 500. La durata della batteria è ► Sostituire la batteria.
Il valore K per il livello di pressione acustica è di 2 dB(A). Il valore K per il livello di potenza acustica è di 2 dB(A). Il valore K per i valori vibratori è di 2 m/s². 20.1 Decespugliatori STIHL FSA 90, FSA 90 R FSA 90 FSA 90 STIHL raccomanda di indossare una protezione dell'udito.
è spenta e quelli in cui, pur essendo inserita, non funziona sotto carico. Per informazioni sull’osservanza della direttiva 2002/44/CE Vibrazione per il datore di lavoro, consultare www.stihl.com/ vib. 20.4 REACH REACH indica una direttiva CE per la registrazione, la classificazione e l’omologazione dei prodotti chimici.
– Tracolla semplice silenzioso” con diametro 2,4 mm: – Spallaccio – Testa falciante AutoCut 25-2 – Batteria STIHL AR insieme a imbottitura di – Testa falciante DuroCut 20-2 appoggio – Testa falciante SuperCut 20-2 – “Borsa con cintura AP con cavo di collegamento”...
Page 241
– Tracolla semplice “rotondo, silenzioso” con diametro falcianti – Spallaccio 2,4 mm: – Batteria STIHL AR insieme a – Testa falciante AutoCut 25-2 imbottitura di appoggio – Testa falciante DuroCut 20-2 – “Borsa con cintura AP con cavo di – Testa falciante SuperCut 20-2 collegamento”...
2000/14/CE, Allegato VIII. accessori originali STIHL. – Livello di potenza acustica misurato: 92 dB(A) I ricambi originali STIHL e gli accessori originali STIHL sono – Livello di potenza acustica garantito: 94 dB(A) disponibili presso i rivenditori STIHL. La documentazione tecnica è conservata presso 23 Smaltimento ANDREAS STIHL AG &...
Page 243
9.1 Isætning af batteri ....... . .260 3.1 Trimmer STIHL FSA 90 og batteri ....243 9.2 Udtagning af batteri .
3 Oversigt – Sikkerhedsinformationer til STIHL- batterier og 3 Oversigt produkter med indbygget batteri: www.stihl.com/safety- data-sheets Trimmer STIHL FSA 90 og batteri Markering af advarselshenvisninger i teksten ADVARSEL Henvisningen henviser til farer, som kan medføre alvorlige kvæstelser eller død. ► De nævnte foranstaltninger kan medføre alvorlige kvæstelser eller død.
3 Oversigt Trimmer STIHL FSA 90 R og batteri 4 Låsearm Låsegrebet låser kontaktarmen op sammen med kontaktarmsspærren. 5 Justerhjul Justerhjulet bruges til at justere effektniveauet. 6 Kontaktarm Kontaktarmen tænder og slukker trimmeren. 7 Kontaktarmsspærre Kontaktarmsspærren afspærrer kontaktarmen. 8 Tersskrue Tersskruen klemmer håndtagsrøret på...
dansk 3 Oversigt 6 Kontaktarmsspærre Kontaktarmsspærren afspærrer kontaktarmen. 7 Kontaktarm Kontaktarmen tænder og slukker trimmeren. 8 Rundt greb Det runde greb anvendes til at holde og styre trimmeren. 9 Skridtbegrænser Skridtbegrænseren begrænser afstanden mellem brugerens ben og metal-skæreværktøjet. 10 Skaft Skaftet forbinder alle komponenter.
Dette symbol angiver skæreværktøjets maksimale diameter i millimeter. 1 Batteri STIHL AR Dette symbol angiver skæreværktøjets nominelle Batteriet STIHL AR kan levere energi til trimmeren. omdrejningstal. 2 Polstring Polstringen bruges til at fiksere kratrydderen på batteri Garanteret lydeffektniveau iht. direktivet 2000/ STIHL AR eller bæresystemet med indbygget...
Trimmeren forsynes med energi fra et STIHL AP-batteri eller et STIHL AR-batteri. Bær sikkerhedsbriller. ADVARSEL ■ Batterier, som ikke er godkendt af STIHL til trimmeren, kan forårsage brande og eksplosioner. Personer kan blive Følg sikkerhedshenvisninger til opslyngede alvorligt kvæstet eller dræbt, og der kan opstå materielle genstande og de tilsvarende foranstaltninger.
Brugere uden egnet tøj kan få alvorlige – Brugeren er myndig. kvæstelser. ► Bær tætsiddende tøj. – Brugeren har fået en instruktion fra en STIHL- forhandler eller en fagkyndig person, inden han ► Tag tørklæder og smykker af. anvender trimmeren første gang.
► Efterlad ikke batteriet uden opsyn. angivet i denne brugsanvisning er monteret. ► Sørg for, at børn ikke kan lege med batteriet. – Skæreværktøj og beskyttelse er monteret korrekt. – Der er kun monteret originalt STIHL-tilbehør til denne trimmer. – Tilbehøret er monteret korrekt. 0458-709-9621-A...
Page 252
Personer kan få alvorlige kvæstelser. med trimmeren. ► Arbejd ikke, hvis trimmerhovedet er beskadiget. ► Der må kun monteres originalt STIHL-tilbehør til denne ► Trimmertråde må ikke erstattes af metalgenstande. trimmer. ► Hvis du er i tvivl: Kontakt en STIHL-forhandler.
Personer kan blive alvorligt kvæstet, og der kan opstå materielle skader. ► Afslut arbejdet, tag batteriet ud, og kontakt en STIHL- forhandler. ■ Under arbejdet kan der opstå vibrationer fra trimmeren. ► Bær handsker.
dansk 4 Sikkerhedshenvisninger ► Såfremt der opstår tegn for manglende blodcirkulation: Den største fare for tilbagekast er i det sort skraverede Søg læge. område. ADVARSEL ■ Hvis det roterende metal-skæreværktøj rammer en hård genstand, kan det forårsage gnister, og metal- ■...
dansk 4 Sikkerhedshenvisninger 4.9.2 Batteri ■ De elektriske kontakter på trimmeren og metalliske komponenter kan korrodere pga. fugt. Trimmeren kan ADVARSEL beskadiges. ► Skub låsearmen i positionen ■ Batteriet er ikke beskyttet mod alle påvirkninger fra omgivelserne. Hvis batteriet udsættes for bestemte ►...
Hvis ► Oplad batteriet helt, som det er beskrevet i trimmeren, afskærmningen, skæreværktøjet og batteriet brugsanvisningen til opladerne STIHL AL 101, 300, 500. ikke rengøres korrekt, kan komponenterne ikke længere ► Rengør trimmeren, @ 16.1. fungere korrekt, og sikkerhedsanordningerne kan blive sat ►...
► Sluk for trimmeren, sæt låsearmen i positionen , og tag opladningstid. Opladningstiden er angivet på batteriet ud. www.stihl.com/charging-times . ► Oplad batteriet, som det er beskrevet i brugsanvisningen til opladeren STIHL AL 101, 300, 500. Visning af ladetilstanden 80-100% 60-80% 40-60% 20-40% ►...
, og tag batteriet ud. ► Sæt røret (9) ind i holderne (10). Tohåndsgrebet behøver ikke at blive afmonteret igen. FSA 90 R ► Sluk for trimmeren, sæt låsearmen i positionen , og tag batteriet ud. ► Sæt møtrikkerne (2) ind i skridtbegrænseren (1), så...
dansk 7 Kratrydder, samling ► Skru skruerne (3) i, og spænd dem fast. 7.3.2 Fjern beskyttelsen ► Sluk for trimmeren, sæt låsearmen i positionen , og tag batteriet ud. ► Skru skruerne (6) ud. ► Tag skridtbegrænseren (1), specialhåndtaget (3) og spændebåndet (4 og 5) af.
dansk 7 Kratrydder, samling ► Tryk stikdornen (4) ind i boringen indtil anslaget, og hold den trykket nede. ► Drej trimmerhovedet (1) mod uret, indtil stikdornen (4) går i hak. Akslen (3) er blokeret. ► Spænd trimmerhovedet (1) fast med hånden. ►...
dansk 8 Instilling af kratrydderen ift. brugeren 7.5.2 Afmontering af metalskæreværktøj ► Sluk for trimmeren, sæt låsearmen i positionen , og tag batteriet ud. ► Tryk stikdornen til anslaget ind i boringen, og hold den trykket ned. ► Drej metal-skæreværktøjet med uret, til stikdornen går i hak.
► Løsn tersskruen (1). ► Vip tohåndsgrebet (2) i den ønskede position. ► Spænd tersskruen (1) fast. FSA 90 R Det runde håndtag kan justeres i forskellige positioner alt afhængig af anvendelsen og brugerens kropsstørrelse. ► Sluk for trimmeren, sæt låsearmen i positionen , og tag batteriet ud.
Batteriet (2) er låst og kan fjernes. Jo længere kontaktarmen trykkes ned, jo hurtigere roterer skæreværktøjet. 10 Kratrydder, tænd og sluk FSA 90 R ► Hold trimmeren med en hånd på betjeningshåndtaget, 10.1 Tænding af trimmeren således at tommelfingeren går rundt om betjeningshåndtaget.
Skæreværktøjet bevæger sig ikke længere. ► Vent, indtil skæreværktøjet ikke drejer længere. ► Hvis skæreværktøjet fortsætter med at bevæge sig: Fjern batteriet, og kontakt en STIHL-forhandler. ► Hvis skæreværktøjet fortsat drejer: Fjern batteriet, og Trimmeren er defekt. kontakt en STIHL-forhandler.
► Hold trimmeren med den venstre hånd på håndtaget, således at tommelfingeren når rundt om håndtaget. således at tommelfingeren når rundt om håndtaget. FSA 90 R Hvis der anvendes et metal-skæreværktøj: ► Hold trimmeren med højre hånd betjeningsgrebet, så tommelfingeren omslutter betjeningsgrebet.
dansk 12 Arbejdet med kratrydderen 12.4 Efterjustering af trimmertråde 12.4.1 Efterjustering af trimmertråde på trimmerhoveder AutoCut ► Tryk det roterende trimmerhoved kort på jorden. Der justeres ca. 30 mm. Afkorterkniven i beskyttelsen afkorter trimmertrådene automatisk til den korrekte længde. – Hvis justerhjulet (1) drejes i retningen „-“, kan kontaktarmen (2) ikke længere trækkes helt ned.
Batteriet er klassificeret som UN 3480 (litium-ion-batterier) og er kontrolleret iht. UN håndbog, kontroller og kriterier del III, underafsnit 38.3. 13.1 Efter arbejdet Transportforskrifter er angivet under www.stihl.com/safety- data-sheets . ► Sluk for trimmeren, sæt låsearmen i positionen , og tag batteriet ud.
16.3 Rengøring af batteriet ► Rengør batteriet med en fugtig klud. 15.2 Opbevaring af batteriet STIHL anbefaler at opbevare batteriet med en ladetilstand på mellem 40 % og 60 % (2 grønne LED'er lyser). 17 Vedligeholdelse ► Opbevar batteriet, så følgende betingelser opfyldes: –...
Brugeren kan ikke selv reparere kratrydderen og skæreværktøjet. ► Hvis kratrydderen eller skæreværktøjet er beskadiget: Brug ikke kratrydderen eller skæreværktøjet og kontakt en STIHL forhandler. 18.2 Vedligeholdelse og reparation af batteriet Batteriet kan hverken vedligeholdes eller repareres. ► Hvis batteriet er defekt eller beskadiget: Udskift batteriet.
1 LED blinker Batteriniveauet er for lavt. ► Oplad batteriet, som det er beskrevet i ikke, når der tændes. grønt. brugsanvisningen til opladerne STIHL AL 101, 300, 500. 1 LED lyser rødt. Batteriet er for varmt eller ► Tag batteriet ud.
FSA 90 20 Tekniske data STIHL anbefaler, at du bærer høreværn. Anvendelse med et trimmerhoved: 20.1 Trimmer STIHL FSA 90, FSA 90 R – Lydtryksniveau L målt iht. EN 50636-2-91: 83 dB(A) – Lydeffektniveau L målt iht. EN 50636-2-91: 92 dB(A) FSA 90 –...
Oplysninger om opfyldelse af direktivet for arbejdstagernes eksponering for risici på grund af fysiske agenser (vibrationer) 2002/44/EC findes her www.stihl.com/vib. 20.4 REACH REACH betegner en EF-forordning til registrering, vurdering og godkendelse af kemikalier.
– Enkelt skuldersele stille" med en diameter på 2,4 mm: trimmerhoveder – Dobbelt skuldersele – Trimmerhoved Autocut 25-2 – Batteri STIHL AR sammen med polstringen – Trimmerhoved DuroCut 20-2 – "Bæltetaske AP med tilslutningsledning" sammen – Trimmerhoved SuperCut 20-2 med enkelt skuldersele –...
Page 274
– valgfri – Enkelt skuldersele rund, stille" med en diameter på trimmerhoveder – Dobbelt skuldersele 2,4 mm: – Batteri STIHL AR sammen med – Trimmerhoved Autocut 25-2 polstringen – Trimmerhoved DuroCut 20-2 – "Bæltetaske AP med – Trimmerhoved SuperCut 20-2 tilslutningsledning"...
► Trimmer, afskærmning, skæreværktøj, batteri, oplader, tilbehør og emballage skal bortskaffes på en reglementeret og miljøvenlig måde. 24 EU-overensstemmelseserklæring Thomas ElsnerLeder af produktmanagement og services 24.1 Trimmere STIHL FSA 90, FSA 90 R ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen Tyskland erklærer som eneste ansvarlige, at...
Page 276
Sette inn og ta ut batteriet ......293 3.1 Trimmer STIHL FSA 90 og batteri ....276 9.1 Sette inn batteriet .
3 Oversikt – Sikkerhetsinformasjon for STIHL batterier og produkter 3 Oversikt med innebygd batteri: www.stihl.com/safety-data- sheets Trimmer STIHL FSA 90 og batteri Merking av advarslene i teksten ADVARSEL Merknaden henviser til farer som kan føre til alvorlige personskader eller døden.
3 Oversikt Trimmer STIHL FSA 90 R og batteri 4 Låsespak Låsespaken låser opp girspaken sammen med girspak- sperren. 5 Stillehjul Stillehjulet brukes til å stille inn effekttrinn. 6 Girspak Girspaken slår trimmeren av og på. 7 Girspak-sperre Girspak-sperren låser opp girspaken.
norsk 3 Oversikt 6 Girspak-sperre Girspak-sperren låser opp girspaken. 7 Girspak Girspaken slår trimmeren av og på. 8 Loophåndtak Bøylhåndtaket brukes til holding og føring av trimmeren. 9 Stegbegrenser Stegbegrenseren begrenser avstanden mellom brukerens ben og et metall-kappeverktøy. 10 Skaft Skaftet forbinder alle komponentene.
Dette symbolet angir maksimal diameter på skjærverktøyet i millimeter. 1 Batteri STIHL AR Dette symbolet angir det nominelle turtallet for Batteriet STIHL AR, kan forsyne trimmeren med strøm. skjæreverktøyet. 2 Støtteputer Støtteputen brukes til å feste trimmeren til batteriet Garantert lydeffektnivå iht. direktiv 2000/14/EF i STIHL AR eller bæresystemet med innebygd...
Denne trimmeren tilføres strøm fra et STIHL AP-batteri eller et STIHL AR-batteri. ADVARSEL Bruk vernebriller. ■ Batterier som ikke er godkjent av STIHL for trimmeren, kan utløse brann eller eksplosjoner. Personer kan bli alvorlig skadet eller omkomme, og materielle skader han oppstå.
– Brukeren må være myndig. ■ Under arbeidet kan støv virvles opp. Støv som pustes inn – Brukeren er fått en opplæring av en STIHL kan være helseskadelig og utløse allergiske reaksjoner. fagforhandler eller en sakkyndig person, før han benytter trimmeren første gang.
► Ikke la batteriet være uten oppsyn. – Kappeverktøyet og beskyttelsen er riktig montert. ► Sikre at barn ikke kan leke med batteriet. – Kun originalt STIHL tilbehør for denne trimmeren er montert. ■ Batteriet er ikke beskyttet mot alle miljøpåvirkningene.
Page 285
Personer kan bli arbeid med trimmeren. alvorlig skadet. ► Monter kun original STIHL tilbehør for denne trimmeren. ► Arbeid med et uskadd klippehode. ► Kappeverktøyet og beskyttelsen må monteres slik det ► Ikke skift klipptråder mot gjenstander av metall.
Personer kan bli alvorlig skadet og materielle skader han oppstå. ► Avslutt arbeidet, ta ut batteriet og oppsøk en STIHL fagforhandler. ■ Under arbeidet kan det oppstå vibrasjoner fra trimmeren. ► Bruk hansker.
norsk 4 Sikkerhetsforskrifter ADVARSEL ► Dersom tegn på sirkulasjonsforstyrrelse oppstår: Oppsøk en lege. ■ Det kan føre til at rotasjonsbevegelsen til kappeverktøyet ■ Hvis det roterende metall-kappeverktøyet støter på en blir sterkt nedbremset eller stoppet, og kappeverktøyet hard gjenstand, kan det oppstå gnister og metall- skyves til høyre eller i retning av brukeren (sort pil).
norsk 4 Sikkerhetsforskrifter 4.9.2 Batteri ■ De elektriske kontaktene på trimmeren og metallkomponenter kan korrodere på grunn av fuktighet. ADVARSEL Trimmeren kan få skader. ► Skyv låsespaken i posisjon ■ Batteriet er ikke beskyttet mot alle miljøpåvirkningene. Dersom batteriet utsettes for bestemte miljøpåvirkninger, ►...
► Batteriet må lades helt, slik det er beskrevet i sikkerhetsinnretninger tape funksjonen. Personer kan bli bruksanvisningen til ladeapparatet STIHL AL 101, 300, alvorlig skadet. 500. ► Trimmeren, beskyttelsen, skjæreverktøyet og batteriet ►...
► Slå av trimmeren, skyv låsespaken i posisjon , og ta ut Ladetiden er angitt under www.stihl.com/charging-times . batteriet. ► Batteriet må lades slik det er beskrevet i bruksanvisningen til ladeapparatet STIHL AL 101, 300, 500. Visning av ladetilstanden 80-100% 60-80% 40-60% 20-40% ►...
, og ta ut batteriet. ► Trykk slangen (9) inn i holderen (10). Håndtaket for to hender må ikke demonteres igjen. FSA 90 R ► Slå av trimmeren, skyv låsespaken i posisjon , og ta ut batteriet. ► Sett mutrene (2) inn i stegbegrenseren (1) slik at boringene er i flukt.
norsk 7 Sette sammen trimmeren ► Skyv beskyttelsen (2) inntil anslag inn i føringene på kapslingen. Beskyttelsen (2) lukker i plan med kapslingen. ► Skru inn skruene (3) og trekk til. 7.3.2 Demontere beskyttelsen ► Slå av trimmeren, skyv låsespaken i posisjon , og ta ut batteriet.
norsk 7 Sette sammen trimmeren ► Legg viftehjulet (2) på akselen (3) slik, at bladene i viftehjulet (2) peker oppover. ► Legg klippehodet (1) på akselen (3) og drei for hånd mot urviseren. ► Skyv pinnen (4) inntil anslaget inn i boringen og hold den trykket inn.
norsk 8 Stille inn trimmeren for brukeren 7.5.2 Demontere metall-kappeverktøyet ► Slå av trimmeren, skyv låsespaken i posisjon , og ta ut batteriet. ► Skyv pinnen inntil anslag inn i boringen og hold den trykket inn. ► Drei metall-kappeverktøyet med urviseren inntil pinnen går i lås.
► Løsne vingeskruen (1). ► Vipp håndtaket for to hender (2) i ønsket posisjon. ► Trekk vingeskruen (1) god til. FSA 90 R Rundhåndtaket kan stilles inn i forskjellige posisjoner avhengig av anvendelse og kroppsstørrelsen til brukeren. ► Slå av trimmeren, skyv låsespaken i posisjon , og ta ut batteriet.
Jo lenger girspaken trykkes, desto raskere roterer Batteriet (2) låses opp og kan tas ut. kappeverktøyet. 10 Slå trimmeren på og av FSA 90 R ► Hold trimmeren med en hånd på betjeningshåndtaket slik, at tommelen griper rundt betjeningshåndtaket. 10.1 Slå på trimmeren ►...
► Vent til skjæreverktøyet ikke beveger seg lenger. ► Dersom skjæreverktøyet fortsetter å bevege seg: Ta ut ► Dersom skjæreverktøyet fortsetter å rotere: Ta ut batteriet batteriet og oppsøk en STIHL fagforhandler. og oppsøk en STIHL fagforhandler. Trimmeren er defekt.
► Hold trimmeren med den andre hånden på håndtaket slik tommelen griper rundt håndtaket. at tommelen griper rundt håndtaket. FSA 90 R Hvis et metall-kappeverktøy brukes: ► Hold trimmeren med høyre hånd på betjeningshåndtaket ► Hekt transportkroken (2) på karabinkroken (1).
norsk 12 Arbeide med trimmeren 12.4 Justere klippetråder 12.4.1 Etterjustere klippetråder på klippehodene AutoCut ► Tipp det roterende klippehodet kort mot bakken. Det etterjusteres omtrent 30 mm. Kniven i beskyttelsen avkorter klippetrådene automatisk til den riktige lengden. – Hvis stillehjulet (1) dreies mot "-" kan girspaken (2) ikke trykkes helt inn.
Batteriet er klassifisert som UN 3480 (litium-ione-batterier) og ble kontrollert i henhold til UN-håndbok Kontroller og kriterier Del III, underavsnitt 38.3. 13.1 Etter arbeidet Transportforskriftene er angitt under www.stihl.com/safety- data-sheets . ► Slå av trimmeren, skyv låsespaken i posisjon , og ta ut batteriet.
40 % og 60 % (2 grønt lysende LEDer). kappeverktøyet riktig. ► Batteriet må oppbevares slik at følgende betingelser er STIHL anbefaler å la en STIHL fagforhandler slipe og oppfylt: kalibrere metall-kappeverktøyer. – Batteriet er utenfor rekkevidden til barn.
norsk 18 Reparere 18.2 Vedlikeholde og reparere batteriet Batteriet trenger ikke vedlikehold og kan ikke repareres. ► Hvis batteriet er defekt eller skadet: Skift ut batteriet. 0458-709-9621-A...
► Rengjør de elektriske kontaktene i batterisporet. ► Sett inn batteriet. ► Slå på trimmeren. ► Dersom 3 LED-er fortsatt blinker rødt: Ikke bruk trimmeren og oppsøk en STIHL fagforhandler. 3 LED-er lyser Trimmeren er for varm. ► Ta ut batteriet.
20 Tekniske data FSA 90 20 Tekniske data STIHL anbefaler å bruke hørselsvern. Bruk med klippehode: 20.1 Trimmere STIHL FSA 90, FSA 90 R – Lydtrykknivå L målt iht. EN 50636-2-91: 83 dB(A). – Lydtrykknivå L målt iht. EN 50636-2-91: 92 dB(A).
Informasjon angående oppfyllelse av arbeidsgiverdirektivet om vibrasjon 2002/44/EF er angitt under www.stihl.com/vib. 20.4 REACH REACH betegner en EF-forordning for registrering, vurdering og godkjenning av kjemikalier.
► Trimmeren, beskyttelsen, skjæreverktøyet, batteriet, tilbehøret og forpakningen må kasseres forskriftsmessig og miljøvennlig. Thomas Elsner, leder produktledelse og service 24 EU-samsvarserklæring 24.1 Trimmere STIHL FSA 90, FSA 90 R ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen Tyskland tar alene ansvar for at –...
Page 309
8.3 A fogantyú beállítása ......326 3.1 STIHL FSA 90 motoros kasza és akkumulátor ..309 Az akku behelyezése és kivevése .
3 Áttekintés – A STIHL AP akkumulátorra vonatkozó biztonsági 3 Áttekintés előírások – A STIHL AL 101, 300, 500 töltőkészülékek útmutatója – Beépített akkumulátorral ellátott STIHL STIHL FSA 90 motoros kasza és akkumulátor akkumulátorokra és termékekre vonatkozó biztonsági információk: www.stihl.com/safety-data-sheets A figyelmeztetések jelölése a szövegben...
3 Áttekintés STIHL FSA 90 R motoros kasza és akkumulátor 4 Kikapcsoló kar A kikapcsoló kar a kapcsolóemeltyűzárral együtt a kapcsolóemeltyű kioldására szolgál. 5 Állítókerék Az állítókerék a teljesítményszint beállítására szolgál. 6 Kapcsolóemeltyű A kapcsolóemeltyű be- és kikapcsolja a motoros kaszát.
magyar 3 Áttekintés 5 Kikapcsoló kar A kikapcsoló kar a kapcsolóemeltyűzárral együtt a kapcsolóemeltyű kioldására szolgál. 6 Kapcsolóemeltyűzár A kapcsolóemeltyűzár a kapcsolóemeltyűt oldja ki. 7 Kapcsolóemeltyű A kapcsolóemeltyű be- és kikapcsolja a motoros kaszát. 8 Körfogantyú A körfogantyú a motoros kasza tartására és vezetésére szolgál.
1 LED pirosan világít. Túl meleg vagy túl hideg az akkumulátor. 4 LED pirosan villog. Üzemzavar áll fenn az akkumulátorban. 1 STIHL AR akkumulátor A STIHL AR akkumulátor el tudja látni a motoros kaszát Ez a szimbólum megmutatja a vágószerszám energiával. forgásirányát. 2 Párnabetét Ez a szimbólum megmutatja a vágószerszám...
4 Biztonsági tudnivalók Rendeltetésszerű használat Tartsa be a biztonsági utasításokat és azok intézkedéseit. A STIHL FSA 90 motoros kaszát a következő feladatokra használják: – nyírófejjel: Fűnyíráshoz Olvassa el, értse meg, és őrizze meg a – fűvágólappal: Fű és gyom nyírására használati útmutatót.
A nem megfelelő ruházatot viselő – A felhasználó nagykorú. kezelők súlyosan megsérülhetnek. – A felhasználó részesült STIHL szakkereskedő vagy ► Viseljen testhez simuló ruházatot. szakember általi oktatásban, mielőtt először ► Vegye le a sálakat és az ékszereket.
magyar 4 Biztonsági tudnivalók ■ Ha a kezelő nem megfelelő lábbelit visel, elcsúszhat. A ► Gondoskodjon róla, hogy a gyermekek ne tudjanak az kezelő megsérülhet. akkumulátorral játszani. ► Viseljen kemény, recézett talpú, zárt lábbelit. ■ Az akkumulátor nem védett valamennyi környezeti hatás ellen.
Page 318
4 Biztonsági tudnivalók FIGYELMEZTETÉS – Kizárólag ehhez a motoros kaszához illő eredeti STIHL tartozék van beszerelve. ■ Nem biztonságos állapotban az alkatrészek nem – A tartozék megfelelően van beszerelve. működnek megfelelően és a biztonsági berendezések hatástalanná válnak. A felhasználó súlyos sérülést FIGYELMEZTETÉS...
► Amennyiben érintkezésbe került a szemmel: Öblítse a ► Élezze megfelelően a fém vágószerszámot. szemet minimum 15 percen át bő vízzel és forduljon ► Adja le a fém vágószerszámot egy STIHL orvoshoz. márkaszervizben kiegyensúlyozás céljából. ■ Egy sérült vagy hibás akkumulátor szokatlan szagot, ►...
állapotban. Súlyos személyi sérülések és anyagi károk keletkezhetnek. ► Hagyja abba a munkát, vegye ki az akkumulátort és forduljon egy STIHL márkaszervizhez. A visszacsapódásnak a következő okai lehetnek: ■ Munkavégzés közben a motoros kasza rezgéseket generálhat.
magyar 4 Biztonsági tudnivalók Szállítás 4.10 Tárolás 4.9.1 Motoros kasza 4.10.1 Motoros kasza FIGYELMEZTETÉS FIGYELMEZTETÉS ■ Szállítás közben a motoros kasza felborulhat vagy ■ A gyermekek nem tudják a motoros kasza veszélyeit mozoghat. Személyi sérülések és anyagi károk felismerni és felbecsülni. A gyermekek súlyos sérüléseket keletkezhetnek.
► A motoros kaszát, a védőt, a vágószerszámot és az ► Ellenőrizze az akkumulátort, @ 11.2. akkumulátort a jelen használati útmutatóban leírt ► Az akkumulátort a STIHL AL 101, 300, 500 módon tisztítsa. töltőkészülékek útmutatójában leírt módon töltse fel teljesen.
A fogantyú beszerelése bővebben a www.stihl.com/charging-times oldalon tájékozódhat. FSA 90 ► Az akkumulátort a STIHL AL 101, 300, 500 töltőkészülék ► Kapcsolja ki a motoros kaszát, tolja a kikapcsoló kart a útmutatójában leírt módon töltse. állásba és vegye ki az akkumulátort.
A kétkezes fogantyút nem kell ismét leszerelni. ► Kapcsolja ki a motoros kaszát, tolja a kikapcsoló kart a FSA 90 R állásba és vegye ki az akkumulátort. ► Kapcsolja ki a motoros kaszát, tolja a kikapcsoló kart a állásba és vegye ki az akkumulátort.
magyar 7 A motoros kasza összeszerelése ► Úgy tegye az anyákat (2) az előtolási korlátozóba (1), hogy azok fedjék a furatokat. ► Tegye a bilincset (5) a körfogantyúba (3). ► Helyezze a körfogantyút (3) a bilinccsel (5) és az előtolási korlátozóval (4) együtt a nyélre (6).
magyar 7 A motoros kasza összeszerelése Fém vágószerszámok fel- és leszerelése 7.5.1 A fém vágószerszám felszerelése ► Kapcsolja ki a motoros kaszát, tolja a kikapcsoló kart a állásba és vegye ki az akkumulátort. ► Helyezze ventilátorkereket (2) úgy a tengelyre (3), hogy a ventilátorkerék (2) lapátjai felfelé...
magyar 8 A motoros kasza beállítása a felhasználó számára ► Addig forgassa óramutató járásával ellentétes irányba a ► Tegye fel az egyvállas hevedert (1) vagy a kettős fém vágószerszámot (4), amíg a dugaszoló tüske (7) be vállhevedert (3). nem kattan. ►...
8 A motoros kasza beállítása a felhasználó számára ► Billentse a kétkaros fogantyút (2) a kívánt pozícióba. ► Húzza meg szorosan a szorítócsavart (1). FSA 90 R A felhasználó testmagasságától és a használattól függően a körfogantyút különböző pozíciókba lehet állítani.
A motoros kasza motorja gyorsul és a vágószerszám forog. Minél tovább nyomja be a kapcsolóemeltyűt, annál gyorsabban forog a vágószerszám. FSA 90 R ► A motoros kaszát úgy tartsa egy kézzel a kezelőfogantyúnál fogva, hogy a hüvelykujja körbefogja a ► Nyomja le mindkét záremeltyűt (1).
► Próbálja meg megnyomni a kapcsolóemeltyűt anélkül, hogy megnyomná a kapcsolóemeltyűzárat. ► Amennyiben a kapcsolóemeltyűt le lehet nyomni: Ne használja tovább a motoros kaszát és forduljon egy STIHL márkaszervizhez. A kikapcsoló kar vagy a kapcsoló emeltyű zárja hibás. ► Tolja a kikapcsoló kart állásba.
12 Munkavégzés a motoros kaszával ► Amennyiben a LED-ek nem világítanak vagy villognak: Ne FSA 90 R használja az akkumulátort és forduljon egy STIHL márkaszervizhez. Üzemzavar áll fenn az akkumulátorban. 12 Munkavégzés a motoros kaszával 12.1 A motoros kasza tartása és vezetése FSA 90 ►...
magyar 12 Munkavégzés a motoros kaszával Amennyiben fém vágószerszámot használ: Ha az állítókereket (1) „+“ irányba forgatja, a kapcsolóemeltyűt (2) ismét be lehet tovább nyomni. A teljesítmény nő. A vágószerszám nagyobb fordulatszámon tud forogni. ► Forgassa az állítókereket (1) a kívánt pozícióba. 12.3 Kaszálás A vágószerszám és a talaj közötti távolság határozza meg a vágási magasságot.
magyar 13 Munka után 13 Munka után 13.1 Munka után ► Kapcsolja ki a motoros kaszát, tolja a kikapcsoló kart a állásba és vegye ki az akkumulátort. ► Ha a motoros kasza nedves: Hagyja a motoros kaszát megszáradni. ► Ha az akkumulátor nedves: Hagyja az akkumulátort megszáradni.
► Kapcsolja ki a motoros kaszát, tolja a kikapcsoló kart a 15.2 Az akkumulátor tárolása állásba és vegye ki az akkumulátort. STIHL ajánlja, hogy az akkut 40 % és 60 % (2 zölden ► Amennyiben fém vágószerszám van felszerelve: világító LED) közötti töltési szinten tárolja.
17.1 A fém vágószerszám élezése és kiegyensúlyozása A fém vágószerszámok szakszerű élezése és kiegyensúlyozása nagyon sok gyakorlatot követel. A STIHL azt ajánlja, hogy a fém vágószerszámok élezését és kiegyensúlyozását bízza STIHL márkaszervizre. ► A fém vágószerszámot a használati útmutatójának megfelelően vagy a használt vágószerszám csomagolásán leírt módon élezze.
Üzemzavar Az akkumulátoron Megoldás lévő LED-ek A motoros kasza 1 LED zölden Túl alacsony az ► Az akkumulátort a STIHL AL 101, 300, 500 nem indul be a villog. akkumulátor feltöltöttsége. töltőkészülékek útmutatójában leírt módon töltse. bekapcsoláskor. 1 LED pirosan Túl meleg vagy túl hideg az...
Page 337
Elektromos zavar áll fenn. ► Vegye ki, majd tegye vissza az akkumulátort. ► Kapcsolja be a motoros kaszát. A motoros kasza Az akkumulátor nincs ► Az akkumulátort a STIHL AL 101, 300, 500 működési ideje túl teljesen feltöltve. töltőkészülékek útmutatójában leírt módon töltse rövid.
20 Műszaki adatok FSA 90 20 Műszaki adatok A STIHL hallásvédő használatát ajánlja. Használat nyírófejjel: 20.1 Motoros kaszák STIHL FSA 90, FSA 90 R – Zajszint L az EN 50636-2-91 szerint mérve: 83 dB(A) – Zajteljesítményszint L az EN 50636-2-91 szerint mérve:...
állapotban van, de úgy működik, hogy nincs rajta terhelés. A 2002/44/EK irányelv munkaadókra vonatkozó, rezgéssel kapcsolatos előírásainak betartásáról szóló információk a www.stihl.com/vib webhelyen találhatók. 20.4 REACH A REACH megnevezés az Európai Unió által meghatározott előírás a kémiai anyagok regisztrálásához, értékeléséhez és engedélyezéséhez.
és a csomagolást előírásszerűen és környezetbarát módon távolítsa el. Thomas Elsner, Termék- és szolgáltatás menedzser 24 EK Megfelelőségi nyilatkozat 24.1 STIHL FSA 90, FSA 90 R motoros kaszák ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen Németország...
Page 343
8.3 Regular o cabo........360 3.1 Foice a motor STIHL FSA 90 e bateria ... .343 Colocação e remoção da bateria .
3 Vista geral de conexão" – Indicações de segurança da bateria STIHL AP – Manual de instruções dos carregadores STIHL AL 101, Foice a motor STIHL FSA 90 e bateria 300, 500 – Informação relativa à segurança para baterias e produtos com bateria incorporada da STIHL: www.stihl.com/safety-data-sheets...
3 Vista geral Foice a motor STIHL FSA 90 R e bateria 4 Alavanca de entalhe A alavanca de entalhe bloqueia a alavanca de comando juntamente com o bloqueio da alavanca de comando. 5 Roda de regulação A roda de regulação destina-se a ajustar o nível de potência.
português 3 Vista geral 5 Alavanca de entalhe A alavanca de entalhe bloqueia a alavanca de comando juntamente com o bloqueio da alavanca de comando. 6 Bloqueio da alavanca de comando O bloqueio da alavanca de comando desbloqueia a alavanca de comando. 7 Alavanca de comando A alavanca de comando liga e desliga a foice a motor.
O acolchoamento do sistema destina-se a fixar a foice a Este símbolo indica o número nominal de rotações da motor na bateria STIHL AR ou o sistema de suporte com ferramenta de corte. "Bolsa de cintura AP com linha de conexão“...
► Usar a foice a motor com uma bateria STIHL AP ou uma Retirar a bateria durante pausas no trabalho, bateria STIHL AR. transporte, armazenamento, manutenção ou ■...
Utilizadores sem vestuário – O utilizador recebeu uma formação de um adequado estão sujeitos a ferimentos graves. revendedor especializado da STIHL ou de uma pessoa tecnicamente competente, antes de ter ► Usar vestuário justo ao corpo.
português 4 Indicações de segurança ■ O utilizador pode escorregar caso use calçado ► Assegurar que as crianças não conseguem brincar com desadequado. O utilizador pode ferir-se. a bateria. ► Usar calçado fechado e resistente com solas ■ A bateria não está protegida contra todas as influências antiderrapantes.
Page 352
– A ferramenta de corte e a proteção estão instaladas corretamente. ■ Num estado que não cumpra as exigências de segurança, – Apenas estão montados acessórios originais da STIHL os componentes podem deixar de funcionar corretamente autorizados para esta foice a motor.
► Afiar corretamente a ferramenta de corte metálica. ► A ferramenta de corte metálica deve ser equilibrada por ■ Uma bateria danificada ou defeituosa pode apresentar um um revendedor especializado da STIHL. odor incomum, fumo ou incêndio. Podem ocorrer ferimentos graves ou mortais em pessoas e danos ►...
► Terminar o trabalho, retirar a bateria e consultar um – A ferramenta de corte metálica em rotação toca com a revendedor especializado da STIHL. área assinalada a cinzento ou com a área assinalada a preto num objeto duro e é travada rapidamente.
português 4 Indicações de segurança Transporte 4.10 Armazenamento 4.9.1 Foice a motor 4.10.1 Foice a motor ATENÇÃO ATENÇÃO ■ Durante o transporte, a foice a motor pode tombar ou ■ As crianças não conseguem identificar nem avaliar os mover-se. Podem ocorrer ferimentos em pessoas e danos perigos da foice a motor.
► Carregar totalmente a bateria tal como descrito no manual ■ Caso a manutenção ou a reparação da foice a motor, da de instruções dos carregadores STIHL AL 101, 300, 500. proteção, da ferramenta de corte ou da bateria não seja ►...
Há uma avaria na foice a motor ou na bateria. ► Carregar a bateria tal como descrito no manual de instruções dos carregadores STIHL AL 101, 300, 500. 7 Montagem da foice a motor Incorporar o cabo FSA 90 ►...
7 Montagem da foice a motor O cabo para duas mãos não necessita de voltar a ser desmontado. FSA 90 R ► Desligar a foice a motor, empurrar a alavanca de entalhe para a posição e remover a bateria.
português 7 Montagem da foice a motor ► Tirar as porcas (2) do limitador de passo (1). Incorporar e desmontar a proteção 7.3.1 Incorporar a proteção ► Desligar a foice a motor, empurrar a alavanca de entalhe para a posição e remover a bateria.
português 7 Montagem da foice a motor ► Desenroscar os parafusos (2). ► Remover a roda do ventilador. ► Retirar a proteção (1). ► Retirar o pino. Incorporar e desmontar o cabeçote de corte Incorporar e desmontar a ferramenta de corte metálica 7.4.1 Incorporar o cabeçote de corte...
português 8 Ajuste da foice a motor ao utilizador ► Colocar a arruela de pressão (3) na ferramenta de corte 8 Ajuste da foice a motor ao utilizador metálica (4) de forma que a parte abaulada fique virada para cima. ►...
► Bascular o cabo para duas mãos (2) para a posição pretendida. ► Apertar com firmeza o parafuso com pega (1). FSA 90 R O cabo circular pode ser ajustado em diferentes posições em função da aplicação e da altura do utilizador.
Quanto mais a alavanca de comando for premida, tanto maior será a velocidade de rotação da ferramenta de corte. FSA 90 R ► Segurar na foice a motor com uma mão no cabo de operação, de forma que o polegar envolva o cabo de operação.
Não utilizar a foice a motor e ► Soltar a alavanca de comando e o bloqueio da alavanca consultar um revendedor especializado da STIHL. de comando. A alavanca de comando ou o bloqueio da alavanca de ►...
Não utilizar a bateria e consultar um operação, de forma que o polegar envolva o cabo de operação. revendedor especializado da STIHL. Existe uma avaria na bateria. ► Com a mão esquerda segurar na foice a motor pelo cabo, de forma que o polegar envolva o cabo.
português 12 Trabalhar com a foice a motor Se for usado um cabeçote de corte: A potência selecionada influencia o tempo de funcionamento da bateria. Quanto menor for a potência, tanto maior será o tempo de funcionamento da bateria. – ►...
português 13 Após o trabalho ► Movimentar uniformemente a foice a motor para a direita 12.4.2 Reajustar os fios de corte nos cabeçotes de corte e a esquerda (A). SuperCut ► Se for usada uma ferramenta de corte metálica: Ceifar Os fios de corte são reajustados de forma automática.
15.2 Armazenamento da bateria ► Se estiver incorporada uma ferramenta de corte metálica: A STIHL recomenda que a bateria seja guardada com um Incorporar a proteção de transporte adequada. nível de carga entre 40 % e 60 % (2 LEDs acesos a verde).
– A bateria está separada da foice a motor e do de corte metálicas da forma correta. carregador. A STIHL recomenda que as ferramentas de corte metálicas – A bateria está numa embalagem que não é sejam afiadas e equilibradas por um revendedor eletricamente condutora.
O nível de carga da bateria ► Carregar a bateria tal como descrito no manual de arranca durante a luz intermitente é demasiado baixo. instruções dos carregadores STIHL AL 101, 300, ligação. verde. 500. 1 LED está aceso A bateria está demasiado ►...
Page 371
O período de A bateria não está ► Carregar totalmente a bateria tal como descrito no funcionamento da carregada na totalidade. manual de instruções dos carregadores STIHL foice a motor é AL 101, 300, 500. demasiado curto. A durabilidade da bateria ►...
O valor K para o nível da pressão sonora é 2 dB(A). O valor K para o nível da potência sonora é 2 dB(A). O valor K para os valores de vibração é 2 m/s². 20.1 Foices a motor STIHL FSA 90, FSA 90 R FSA 90 FSA 90 A STIHL recomenda o uso de uma proteção auditiva.
Informações relativas ao cumprimento da norma da entidade patronal referente à vibração 2002/44/CE encontram-se em www.stihl.com/vib. 20.4 REACH REACH designa um decreto CE para registar, avaliar e autorizar produtos químicos. Informações para cumprir o decreto REACH podem ser consultadas no site www.stihl.com/reach . 0458-709-9621-A...
"redondo, silencioso“ com um diâmetro de corte – Cinto duplo para os ombros 2,4 mm: – Bateria STIHL AR com acolchoamento – Cabeçote de corte AutoCut 25-2 – "Bolsa de cintura AP com linha de conexão“, com – Cabeçote de corte DuroCut 20-2 o cinto para um ombro –...
Page 375
"redondo, silencioso“ com um cabeçotes de corte – Cinto duplo para os ombros diâmetro 2,4 mm: – Bateria STIHL AR com – Cabeçote de corte AutoCut 25-2 acolchoamento – Cabeçote de corte DuroCut 20-2 – "Bolsa de cintura AP com linha de –...
24 Declaração de conformidade CE Thomas Elsner, diretor da gestão de produtos e serviços 24.1 Foices a motor STIHL FSA 90, FSA 90 R ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen...
STIHL staat ook voor service met topkwaliteit. Onze dealers 20.2 Accu STIHL AP ........404 staan garant voor deskundig advies en instructie alsmede 20.3 Geluids- en trillingswaarden .
Nederlands 3 Overzicht – veiligheidsinstructies accu STIHL AP 3 Overzicht – handleiding acculaders STIHL AL 101, 300, 500 – Veiligheidsinformatie voor STIHL accu's en producten met ingebouwde accu: www.stihl.com/safety-data- Motorzeis STIHL FSA 90 en accu sheets Aanduiding van de waarschuwingen in de tekst...
Nederlands 3 Overzicht Motorzeis STIHL FSA 90 R en accu 4 Arrêteerhendel De arrêteerhendel deblokkeert samen met de schakelhendelblokkering de schakelhendel. 5 Stelknop De stelknop dient voor het instellen van de vermogenstrap. 6 Schakelhendel De schakelhendel schakelt de motorzeis in en uit.
Nederlands 3 Overzicht 5 Arrêteerhendel De arrêteerhendel deblokkeert samen met de schakelhendelblokkering de schakelhendel. 6 Schakelhendelblokkering De schakelhendelblokkering deblokkeert de schakelhendel. 7 Schakelhendel De schakelhendel schakelt de motorzeis in en uit. 8 Beugelhandgreep De beugelhandgreep dient voor het vasthouden en hanteren van de motorzeis.
4 leds knipperen rood. In de accu zit een storing. Dit pictogram geeft de draairichting van het snijgarnituur weer. 1 Accu STIHL AR De accu STIHL AR kan de motorzeis van energie Dit pictogram geeft de maximale diameter van voorzien. het snijgarnituur in millimeters weer.
4 Veiligheidsinstructies Gebruik conform de voorschriften Op de veiligheidsinstructies en de maatregelen hiervoor letten. De motorzeis STIHL FSA 90 is bedoeld voor de volgende toepassingen: – met een maaikop: maaien van gras De handleiding lezen, begrijpen en bewaren. – met een grassnijblad: maaien van gras en onkruid De motorzeis kan bij regen worden gebruikt.
– De gebruiker is meerderjarig. geschikte kleding kunnen ernstig letsel oplopen. ► Nauwsluitende kleding dragen. – De gebruiker is geïnstrueerd door een STIHL dealer of een hiertoe vakkundig persoon, voordat deze voor ► Sjaals en sieraden afdoen. de eerste keer de motorzeis in gebruik neemt.
Nederlands 4 Veiligheidsinstructies Werkgebied en -omgeving ■ De accu is niet beschermd tegen alle invloeden van buitenaf. Als de accu blootstaat aan bepaalde invloeden 4.5.1 Werkgebied en -omgeving van buitenaf kan de accu in brand vliegen of exploderen. Personen kunnen ernstig letsel oplopen en er kan WAARSCHUWING materiële schade ontstaan.
Page 386
Nederlands 4 Veiligheidsinstructies WAARSCHUWING – Alleen origineel STIHL toebehoren voor deze motorzeis is gemonteerd. ■ In een niet-veilige staat kunnen de componenten niet – Het toebehoren is correct gemonteerd. meer correct functioneren en kunnen de veiligheidsinrichtingen worden uitgeschakeld. De WAARSCHUWING gebruiker kan hierdoor ernstig letsel oplopen.
► Indien er vloeistof in contact is gekomen met de ogen: ► Metalen snijgarnituur correct aanscherpen/slijpen. de ogen minimaal 15 minuten rijkelijk met water spoelen ► Metalen snijgarnituur door een STIHL dealer laten en contact opnemen met een arts. balanceren.
Een terugslag kan door de volgende oorzaken ontstaan: ► De werkzaamheden beëindigen, accu wegnemen en – Het draaiende metalen snijgarnituur raakt in het grijs contact opnemen met een STIHL dealer. gemarkeerde vlak of in het zwart gemarkeerde vlak een ■ Tijdens de werkzaamheden kunnen trillingen door de hard voorwerp, waar dit snel wordt afgeremd.
Nederlands 4 Veiligheidsinstructies Vervoeren 4.10 Opslaan 4.9.1 Motorzeis 4.10.1 Motorzeis WAARSCHUWING WAARSCHUWING ■ Tijdens het vervoer kan de motorzeis kantelen of ■ Kinderen kunnen de gevaren van de motorzeis niet verschuiven. Personen kunnen letsel oplopen en er kan herkennen en ook niet inschatten. Kinderen kunnen materiële schade ontstaan.
■ Agressieve reinigingsmiddelen, het reinigen met een ► De accu volledig laden, zoals in de handleiding van de waterstraal of puntige voorwerpen kunnen de motorzeis, acculader STIHL AL 101, 300, 500 staat beschreven. de beschermkap, het snijgarnituur en de accu ► Motorzeis reinigen, @ 16.1.
De laadtijd staat onder www.stihl.com/charging- times weergegeven. ► De accu zo laden als staat beschreven in de handleiding Handgreep monteren van de acculader STIHL AL 101, 300, 500. FSA 90 ► De motorzeis uitschakelen, de arrêteerhendel in stand schuiven en de accu eruit nemen.
Nederlands 7 Motorzeis monteren De dubbele handgreep hoeft niet opnieuw te worden uitgebouwd. FSA 90 R ► De motorzeis uitschakelen, de arrêteerhendel in stand schuiven en de accu eruit nemen. ► Knevelbout (1) losdraaien. ► De bovenste klembeugel (2) wegnemen.
Nederlands 7 Motorzeis monteren ► Moeren (2) uit de loopbegrenzer (1) nemen. Beschermkap aanbrengen en verwijderen 7.3.1 Beschermkap monteren ► De motorzeis uitschakelen, de arrêteerhendel in stand schuiven en de accu eruit nemen. ► Moeren (2) zo in de loopbegrenzer (1) steken, dat de boringen in lijn liggen.
Nederlands 7 Motorzeis monteren ► Bouten (2) losdraaien. ► De maaikop zo ver verdraaien, tot de blokkeerpen aangrijpt. ► Beschermkap (1) lostrekken. De as is geblokkeerd. ► De maaikop rechtsom losschroeven. Maaikop aanbrengen en verwijderen ► Schoepenwiel wegnemen. 7.4.1 Maaikop monteren ►...
Nederlands 8 Motorzeis voor de gebruiker instellen ► Metalen snijgarnituur (4) op het schoepenwiel (5) 8 Motorzeis voor de gebruiker instellen plaatsen. Als er een cirkelzaagblad of een grassnijblad met meer dan 4 snijkanten wordt gebruikt: de snijkanten zo uitlijnen dat deze in dezelfde richting wijzen als de pijl Draagsysteem omdoen en afstellen voor de draairichting op de beschermkap.
► Knevelbout (1) losdraaien. ► Dubbele handgreep (2) in de gewenste stand kantelen. ► Knevelbout (1) vastdraaien. FSA 90 R De beugelhandgreep kan, afhankelijk van het gebruik en de lichaamslengte van de gebruiker, in verschillende standen worden afgesteld.
De accu (2) is ontgrendeld en kan worden weggenomen. 10 Motorzeis inschakelen en uitschakelen 10.1 Motorzeis inschakelen FSA 90 ► Motorzeis met de rechterhand op de bedieningshandgreep zo vasthouden dat de duim om de ► Accu (1) tot aan de aanslag in de accuschacht (2) bedieningshandgreep valt.
► Probeer de schakelhendel in te drukken, zonder de schakelhendelblokkering in te drukken. ► Als de schakelhendel kan worden ingedrukt: de motorzeis niet gebruiken en contact opnemen met een STIHL dealer. De arrêteerhendel of de schakelhendelblokkering zijn defect. ► Arrêteerhendel in stand schuiven.
► Druktoets op de accu indrukken. De leds branden of knipperen. ► Als de leds niet branden of knipperen: accu niet gebruiken en contact opnemen met een STIHL dealer. In de accu zit een storing. ► Motorzeis met de rechterhand op de bedieningshandgreep zo vasthouden dat de duim om de bedieningshandgreep valt.
Nederlands 12 Met de motorzeis werken Als er een maaikop wordt gebruikt: Het ingestelde vermogen heeft invloed op de looptijd van de accu. Hoe lager het vermogen, des te langer de acculooptijd. – ► Motorzeis met één hand op de bedieningshandgreep zo vasthouden dat de duim om de bedieningshandgreep valt.
Nederlands 13 Na de werkzaamheden ► Als er een metalen snijgarnituur wordt gebruikt: met het Als de maaidraden korter dan 40 mm zijn, kunnen deze niet linkerdeel van het metalen snijgarnituur maaien (B). automatisch worden bijgesteld. ► Langzaam en gecontroleerd in voorwaartse richting lopen. ►...
► Als er een metalen snijgarnituur is gemonteerd: de 15.2 Accu opslaan passende transportbeschermkap monteren. STIHL adviseert, de accu in een laadtoestand tussen 40 % en 60 % (2 groen brandende leds) op te slaan. ► De accu zo opslaan dat aan de volgende voorwaarden wordt voldaan: –...
Het vraagt veel oefening om een metalen snijgarnituur correct aan te scherpen/slijpen en te balanceren. STIHL adviseert, metalen snijgarnituren door een STIHL dealer te laten aanscherpen/slijpen en balanceren. ► Metalen snijgarnituur zo aanscherpen/slijpen, als in de handleiding en verpakking van het gebruikte snijgarnituur staat beschreven.
► De accu zo laden als staat beschreven in de bij het inschakelen groen. accu is te laag. handleiding van de acculader STIHL AL 101, 300, niet aan. 500. 1 led brandt rood. De accu is te warm of te ►...
Page 405
De werktijd van de De accu is niet voldoende ► De accu volledig laden, zoals in de handleiding van motorzeis is te kort. geladen. de acculader STIHL AL 101, 300, 500 staat beschreven. De levensduur van de accu ► Accu vervangen. is overschreden.
20 Technische gegevens De K-waarde voor het geluiddrukniveau bedraagt 2 dB(A). De K-waarde voor het geluidvermogensniveau bedraagt 2 dB(A). De K-waarde voor de trillingswaarden bedraagt 20.1 Motorzeisen STIHL FSA 90, FSA 90 R 2 m/s². FSA 90 FSA 90 STIHL adviseert een gehoorbeschermer te dragen.
Informatie m.b.t. de arbo-wetgeving voor wat betreft trillingen 2002/44/EG staat onder www.stihl.com/vib weergegeven. 20.4 REACH REACH staat voor een EG voorschrift voor de registratie, classificatie en vrijgave van chemicaliën.
– Enkele schouderriem diameter 2,4 mm: maaikoppen – Dubbele schouderriem – Maaikop AutoCut 25-2 – Accu STIHL AR samen met het stootkussen – Maaikop DuroCut 20-2 – "Heuptasje AP met aansluitkabel" samen met de – Maaikop SuperCut 20-2 enkele schouderriem –...
Page 409
– Enkele schouderriem met diameter 2,4 mm: maaikoppen – Dubbele schouderriem – Maaikop AutoCut 25-2 – Accu STIHL AR samen met het – Maaikop DuroCut 20-2 stootkussen – Maaikop SuperCut 20-2 – "Heuptasje AP met aansluitkabel" samen met de enkele schouderriem –...
Bij volmacht en verpakking volgens voorschrift en milieuvriendelijk afvoeren. 24 EU-conformiteitsverklaring Thomas Elsner, Hoofd productmanagement en services 24.1 Motorzeisen STIHL FSA 90, FSA 90 R ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen Duitsland verklaart als enige verantwoordelijke, dat –...
3 Przegląd zasilającym" – Uwagi dotyczące bezpieczeństwa użytkowania akumulatora STIHL AP Kosa mechaniczna STIHL FSA 90 z – Instrukcja użytkowania ładowarek STIHL AL 101, 300, akumulatorem – Informacje dotyczące bezpieczeństwa produktów akumulatorowych STIHL i produktów ze zintegrowanym akumulatorem: www.stihl.com/safety-data-sheets Ostrzeżenia w treści instrukcji OSTRZEŻENIE...
3 Przegląd Kosa mechaniczna STIHL FSA 90 R z 4 Dźwignia ryglowania Wraz z blokadą dźwigni przełącznika dźwignia akumulatorem ryglowania odblokowuje dźwignię przełącznika. 5 Koło nastawcze Koło nastawcze służy do regulacji poziomu mocy. 6 Dźwignia przełącznika Dźwignia przełącznika służy do włączania i wyłączania kosy mechanicznej.
polski 3 Przegląd 5 Dźwignia ryglowania Wraz z blokadą dźwigni przełącznika dźwignia ryglowania odblokowuje dźwignię przełącznika. 6 Blokada dźwigni głównego przełącznika Blokada dźwigni przełącznika służy do blokowania dźwigni przełącznika. 7 Dźwignia przełącznika Dźwignia przełącznika służy do włączania i wyłączania kosy mechanicznej. 8 Uchwyt obwiedniowy Uchwyt obwiedniowy służy do trzymania i prowadzania kosy mechanicznej.
2 Wykładzina Ten symbol informuje o maksymalnej średnicy Wykładzina służy do mocowania kosy mechanicznej na narzędzia tnącego w mm. akumulatorze STIHL AR lub na systemie przenoszenia z wbudowaną „torbą na pas AP z przewodem Ten symbol wskazuje na nominalną prędkość zasilającym”.
4 Wskazówki dotyczące bezpieczeństwa pracy Użytkowanie zgodne z przeznaczeniem Przestrzegać zasad bezpieczeństwa i środków ostrożności. Kosa mechaniczna STIHL FSA 90 jest przeznaczona do następujących zastosowań: – z użyciem głowicy koszącej: koszenie trawy Przeczytać niniejszą instrukcję użytkowania, – z użyciem tarczy do koszenia trawy: koszenie trawy i przestrzegać...
– Użytkownik, który nie pracował wcześniej z kosą mechaniczną, powinien nauczyć się jej użytkowania ► Noś ściśle dopasowaną odzież. od dealera marki STIHL lub osoby wykwalifikowanej. ► Nie noś szalików, chustek, biżuterii itp. podczas pracy. – Użytkownik nie znajduje się pod wpływem alkoholu, ■...
polski 4 Wskazówki dotyczące bezpieczeństwa pracy 4.5.2 Akumulator ► Pracować w rękawicach roboczych wykonanych z wytrzymałych materiałów. OSTRZEŻENIE ■ Osoby postronne, dzieci i zwierzęta nie są w stanie rozpoznać, ani tym bardziej prawidłowo ocenić zagrożeń ■ Nieodpowiednie obuwie grozi poślizgnięciem się. powodowanych przez akumulator.
OSTRZEŻENIE ► Montować tylko oryginalne akcesoria STIHL przeznaczone do tego urządzenia. ■ W stanie niezgodnym z zasadami bezpieczeństwa elementy głowicy koszącej lub żyłek mogą się odłączyć i ► Narzędzie tnące i osłonę zamontować zgodnie z opisem zostać...
Page 421
4 Wskazówki dotyczące bezpieczeństwa pracy OSTRZEŻENIE ► W przypadku wątpliwości: skontaktować się z autoryzowanym dealerem STIHL. ■ W przeciwnym razie akumulator jest niebezpieczny. Skutkiem mogą być poważne obrażenia. 4.6.4 Metalowe narzędzie tnące ► Pracować z użyciem nieuszkodzonego i działającego Metalowe narzędzie tnące jest bezpieczne dla użytkownika...
Może powstać niebezpieczeństwo poważnego wypadku oraz strat w mieniu. ► Zakończyć pracę. Wyciągnąć akumulator i skontaktować się z dealerem firmy STIHL. Odrzucenie może mieć następujące przyczyny: ■ Włączona kosa mechaniczna może drgać. – Obracające się metalowe narzędzie tnące trafia dokładnie ►...
polski 4 Wskazówki dotyczące bezpieczeństwa pracy OSTRZEŻENIE 4.9.2 Akumulator OSTRZEŻENIE ■ W wyniku tych przyczyn może dojść do gwałtownego wyhamowania lub zatrzymania ruchu obrotowego ■ Akumulator nie jest całkowicie odporny na wszystkie narzędzia tnącego i narzędzie może zostać pchnięte w czynniki w otoczeniu.
► Jeżeli kosa, osłona, narzędzie tnące lub akumulator nieprzewodzącym prądu. wymagają konserwacji lub naprawy: Skontaktuj się z dealerem marki STIHL. ► Akumulator należy przechowywać w temperaturze pomiędzy - 10 °C i + 50 °C. ► Narzędzie tnące konserwować w sposób opisany w instrukcji użytkowania lub na opakowaniu używanego...
5 Przygotowanie kosy mechanicznej do pracy ► Jeżeli działania te nie mogą być zrealizowane: nie używać 5 Przygotowanie kosy mechanicznej do kosy mechanicznej i skontaktować się z dealerem STIHL. pracy 6 Ładowanie akumulatora i sygnalizacja Przygotowanie kosy mechanicznej do pracy diodami LED Przed każdym rozpoczęciem pracy wykonać...
► Wyłączyć kosę mechaniczną, dźwignię zatrzaskową ► Wcisnąć wąż (9) na uchwyt (10). przesunąć w pozycję i wyjąć akumulator. Nie trzeba ponownie demontować uchwytu dwuręcznego. FSA 90 R ► Wyłączyć kosę mechaniczną, dźwignię zatrzaskową przesunąć w pozycję i wyjąć akumulator. ► Wykręcić śrubę zaciskową (1).
polski 7 Montaż kosy mechanicznej Montaż i demontaż ogranicznika krokowego 7.2.1 Montaż ogranicznika krokowego Ogranicznik krokowy może być zamontowany tylko z uchwytem obwiedniowym. ► Wyłączyć kosę mechaniczną, dźwignię zatrzaskową przesunąć w pozycję i wyjąć akumulator. ► Wykręcić śruby (6). ► Zdjąć ogranicznik krokowy (1), uchwyt obwiedniowy (3) i obejmy (4 i 5).
polski 7 Montaż kosy mechanicznej ► Wkręcić i dokręcić śruby (3). ► Nałożyć głowicę koszącą (1) na wał (3) i obrócić ją ręką w kierunku przeciwnym do ruchu wskazówek zegara. 7.3.2 Zdemontować osłonę ► Wcisnąć trzpień blokujący (4) do oporu do otworu i przytrzymać...
polski 8 Włączanie kosy mechanicznej dla użytkownika ► Obracać metalowe narzędzie tnące (4) w kierunku przeciwnym do ruchu wskazówek zegara do momentu zatrzaśnięcia trzpienia blokującego (7). Wał (6) jest zablokowany. ► Nakręcić i mocno dokręcić nakrętkę (1) w kierunku przeciwnym do ruchu wskazówek zegara. ►...
śrubę (3). ► Ponownie spróbować wyważyć kosę mechaniczną. ► Po udanym wyważeniu: mocno dokręcić śrubę (3). Regulacja uchwytu FSA 90 ► Zawiesić zawiesie (1) na karabińczyku (2). Uchwyt dwuręczny można ustawiać w różnych pozycjach w zależności od wzrostu użytkownika. ► Wyłączyć kosę mechaniczną, dźwignię zatrzaskową...
9 Podłączanie i odłączanie akumulatora ► Mocno dokręcić śrubę zaciskową (1). 9 Podłączanie i odłączanie akumulatora FSA 90 R Uchwyt obwiedniowy można ustawiać w różnych pozycjach Wkładanie akumulatora w zależności od danego użycia oraz wzrostu użytkownika. ► Wyłączyć kosę mechaniczną, dźwignię zatrzaskową...
► Poczekać, aż narzędzie tnące zatrzyma się. ► Wcisnąć palcem wskazującym dźwignię przełącznika (3) i ► Jeśli narzędzie tnące obraca się nadal: wyjmij akumulator przytrzymać ją. i skontaktuj się z autoryzowanym dealerem STIHL. Kosa mechaniczna przyspiesza i narzędzie tnące obraca Kosa mechaniczna jest uszkodzona. się.
► Spróbować nacisnąć dźwignię przełącznika bez Akumulator jest niesprawny. naciskania blokady dźwigni przełącznika. ► Jeśli dźwignię przełącznika można pchnąć: nie używać kosy mechanicznej i skontaktować się z dealerem STIHL. 12 Praca z użyciem kosy mechanicznej Dźwignia ryglowania lub blokada dźwigni przełącznika jest uszkodzona.
12 Praca z użyciem kosy mechanicznej FSA 90 R W przypadku używania metalowego narzędzia tnącego: ► Chwycić kosę mechaniczną prawą ręką za uchwyt manipulacyjny w taki sposób, aby obejmował go kciuk. ► Zawiesić zawiesie (2) na karabińczyku (1). ► Trzymać kosę mechaniczną lewą ręką za uchwyt obwiedniowy w taki sposób, aby obejmował...
polski 12 Praca z użyciem kosy mechanicznej Jeśli koło nastawcze (1) zostanie obrócone w kierunku "+", ponownie można całkowicie docisnąć dźwignię przełącznika (2). Moc jest większa. Narzędzie tnące się może obracać się z większą liczbą obrotów. ► Obróć koło nastawcze (1) w żądane położenie. 12.3 Koszenie Odległość...
Prawidłowe ostrzenie i wyważanie metalowych narzędzi – Akumulator jest odłączony od kosy mechanicznej i tnących wymaga dużego doświadczenia. ładowarki. Firma STIHL zaleca, aby zlecać ostrzenie i wyważanie – Akumulator znajduje się w opakowaniu metalowych narzędzi tnących autoryzowanym dealerom nieprzewodzącym prądu.
► Jeżeli kosa mechaniczna lub narzędzie tnące są uszkodzone: nie używać kosy mechanicznej lub narzędzia tnącego i skontaktować się z dealerem STIHL. 18.2 Konserwuj i naprawiaj dmuchawę Akumulator nie wymaga obsługi i nie wolno go naprawiać.
► Akumulator należy ładować w sposób opisany w nie uruchamia się zielono. rozładowany. instrukcjach użytkowania ładowarek przy włączeniu. STIHL AL 101, 300, 500. 1 dioda świeci na Akumulator jest za ciepły ► Wyciągnąć akumulator. czerwono. lub za zimny. ► Zaczekaj, aż akumulator ostygnie / nagrzeje się.
Page 440
Czas pracy kosy Akumulator nie jest ► Akumulator należy ładować do stanu pełnego mechanicznej jest za wystarczająco naładowania w sposób opisany w instrukcjach krótki. naładowany. użytkowania ładowarek STIHL AL 101, 300, 500. Akumulator osiągnął kres ► Wymiana akumulatora. trwałości użytkowej. 0458-709-9621-A...
20 Dane techniczne Wartość korekcji ciśnienia akustycznego wynosi 2 dB(A). Wartość korekcji mocy akustycznej wynosi 2 dB(A). Wartość korekcji drgań wynosi 2 m/s². 20.1 Kosy mechaniczne STIHL FSA 90, FSA 90 R FSA 90 FSA 90 STIHL zaleca noszenie ochronników słuchu.
. 20.4 REACH Rozporządzenie REACH jest unijnym rozporządzeniem w sprawie rejestracji, oceny, udzielania zezwoleń i stosowanych ograniczeń w zakresie chemikaliów. Informacje dotyczące zgodności z rozporządzeniem REACH znajdują się pod adresem: www.stihl.com/reach . 0458-709-9621-A...
"okrągłe, ciche" o średnicy 2,4 mm: koszących – Podwójny nośny pas barkowy – Głowica kosząca AutoCut 25-2 – Akumulator STIHL razem z wykładziną – Głowica kosząca DuroCut 20-2 – „Torba na pas AP z przewodem zasilającym” – Głowica kosząca SuperCut 20-2 razem z szelkowym pasem nośnym...
Page 444
"okrągłe, ciche" o średnicy 2,4 mm: koszących – Podwójny nośny pas barkowy – Głowica kosząca AutoCut 25-2 – Akumulator STIHL razem z – Głowica kosząca DuroCut 20-2 wykładziną – Głowica kosząca SuperCut 20-2 – „Torba na pas AP z przewodem zasilającym”...
środowiska. 24 Deklaracja zgodności UE Thomas Elsner, Dyrektor Działu Zarządzania Produktami i Usługami 24.1 Kosy mechaniczne STIHL FSA 90, FSA 90 R ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen Niemcy oświadcza na własną...
Page 446
polski 24 Deklaracja zgodności UE 0458-709-9621-A...
Page 448
0458-709-9621-A INT1 D GFESfIdNHPnp www.stihl.com *04587099621A* 0458-709-9621-A...
