Sony STR-ZA5000ES Startup Manual

MULTi ChANNEL AV RECEiVER
Startup Guide
Guide de démarrage
Guía de inicio
STR-ZA5000ES
1
Installing and connecting the speakers
Installation et raccordement des enceintes
Instalación y conexión de los altavoces

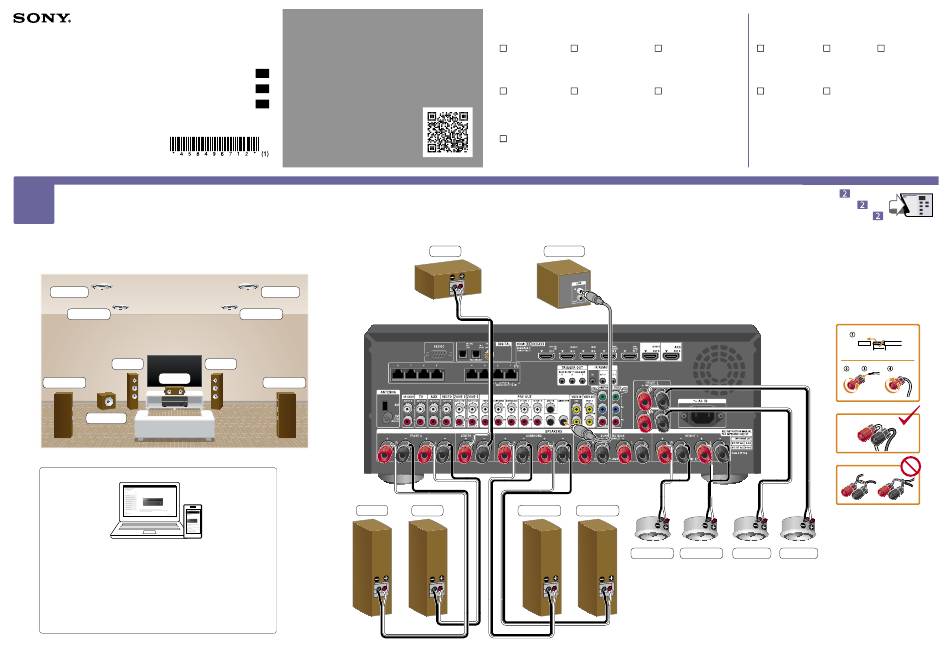

Example of a 5.1.4 channel speaker system configuration
Exemple d'une configuration de systèmes d'enceintes 5.1.4 canaux
Ejemplo de configuración de un sistema de altavoces de 5.1.4 canales
TOP REAR L
TOP FRONT L
FRONT L
CENTER
SURROUND L
SUBWOOFER
Read the Help Guide for information including more examples
of speaker system configurations and connections.
Pour plus d'information, lisez le guide d'aide, notamment pour
consulter des exemples de configurations et de raccordements
de systèmes d'enceintes.
Lea la guía de ayuda para ver información, incluidos más
ejemplos, de configuraciones y conexiones del sistema de
altavoces.
Sony Corporation © 2016 Printed in Malaysia
Visit the help Guide for complete instructions.
Consultez le Guide d'aide pour obtenir des instructions
complètes.
US
Visite la Guía de ayuda para obtener instrucciones completas.
FR
ES
4-584-967-12(1)
http://rd1.sony.net/help/ha/strza5/h_uc2/
TOP REAR R
TOP FRONT R
FRONT R
SURROUND R
FRONT R
Supplied accessories:
Accessoires fournis :
Accesorios suministrados:
Remote control (1) R03 (size AAA) batteries (2)
Télécommande (1) Piles R03 (taille AAA) (2)
Mando a distancia (1) Pilas R03 (tamaño AAA) (2)
AM loop antenna FM wire antenna (aerial) (1)
(aerial) (1) Antenne fil FM (1)
Antenne cadre AM (1) Antena FM de cable (1)
Antena AM de bucle (1)
Front cover (1)
Capot avant (1)
Cubierta frontal (1)
CENTER SUBWOOFER
Speaker cable
Câble d'enceinte
Cable del altavoz
Speaker cables
Câbles d'enceinte
Cables de altavoz
FRONT L SURROUND R SURROUND L
You will also need (not supplied):
Autres accessoires nécessaires (non fournis) :
También necesitará (no se suministra):
AC power cord (mains lead) (1) Speaker cables
Cordon d'alimentation secteur (1) Câbles d'enceinte
Cable de alimentación de CA (1) Cables de altavoz
Optimizer microphone (1) Monaural audio cable
Microphone d'optimisation (1) Câble audio mono
Micrófono optimizador (1) Cable de audio
monofónico
* 1 We recommend using Premium high Speed hDMi Cables with Ethernet.
* Nous vous conseillons d'utiliser des câbles hDMi haute vitesse avec Ethernet.
1
* 1 Recomendamos utilizar cables hDMi de alta velocidad de calidad superior con
Ethernet.
* These cables may not be needed depending on your connection.
2
* 2 il est possible que ces câbles ne soient pas nécessaire selon votre connexion.
* Puede que estos cables no sean necesarios dependiendo del tipo de conexión.
2
Go to back page for step
Consultez le verso pour l'étape
Vaya al dorso para consultar el paso
Monaural audio cable
Câble audio mono
Cable de audio monofónico
Speaker cables
Câbles d'enceinte
Cables de altavoz
TOP FRONT R TOP FRONT L TOP REAR R TOP REAR L
hDMi cables* 1 LAN cable* 2
Câbles hDMi Câble LAN*
*1 2
Cables hDMi* Cable LAN*
1 2
Optical digital cable*
2
Câble optique numérique* 2
Cable digital óptico* 2
.
.
.
10 mm (13/32")
improper connection may result
in fatal damage to receiver.
Un raccordement incorrect peut
endommager l'ampli-tuner de
façon irréversible.
Una conexión no adecuada
puede resultar en daño fatal al
receptor.
