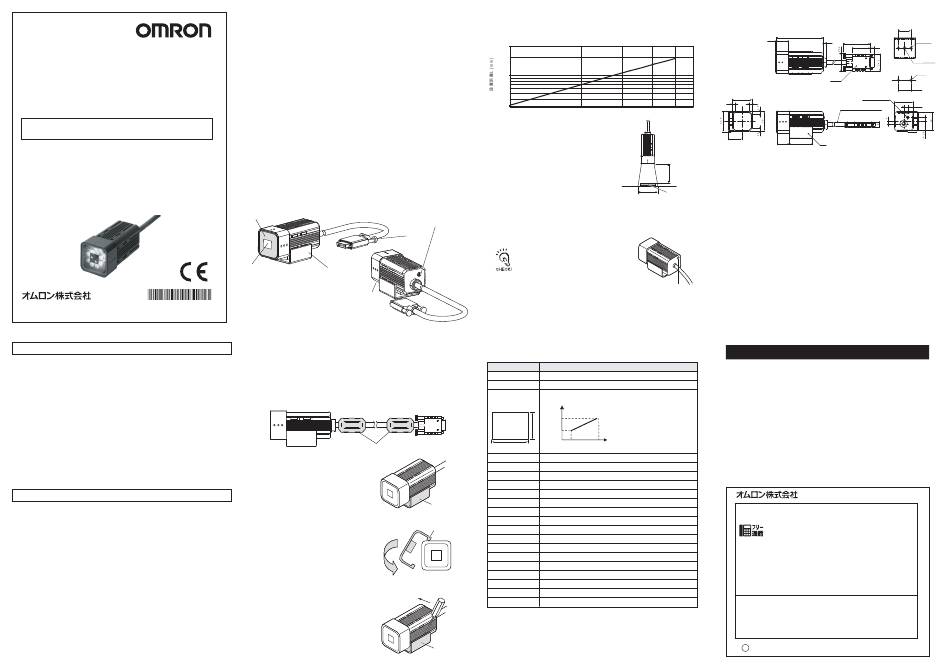

Omron ZFX-SC50S Instruction Sheet

ZFX-SC50S
形
スマー トセンサ
形 ZFX-C□□用
センサヘッ ド
取扱説明書
このたびは、本製品をお買い上げいただきま して、まこ とにありがと う
ございます。ご使用に際しては、次の内容をお守り く ださい。
・電気の知識を有する専門家が扱ってく ださい。
・この取扱説明書をよく お読みになり、十分にご理解のう え、正し く
ご使用く ださい。
・この取扱説明書はいつでも参照でき るよ う に大切に保管く ださい。
* 4 0 0 0 5 5 8 - 1 D *
© OMRON Corporation 2008-2009 All Rights Reserved.
安全上の要点
以下に示すよ う な項目は安全を確保する上で必要な こ とですので必ず守って く だ さ い。
1. 設置環境について
・引火性、 爆発性ガスの環境では使用しないで く だ さ い。
・操作や保守の安全を確保するため、高電圧機器や動力機器から離して設置して く だ さ
い。
・取付けにおいて、 ね じの締め付けは確実に行って く だ さ い。
2. 電源および配線について
・高圧線、 動力線と当製品の配線は別配線と して く だ さ い。 同一配線あ るいは同一ダク ト にす
る と誘導を受け、 誤動作あ るいは破損の原因になる こ とがあ り ます。
3. その他
・本製品を分解した り、 修理、 改造した り しないで く だ さ い。
・廃棄する と きは、 産業廃棄物と して処理して く だ さ い。
・異臭がする、 本体が非常に熱く なる、 煙が出るなどの異常が起こ った場合、 すぐに使用を
中止し、 電源を切った状態で当社支店・営業所までご相談く だ さ い。
使用上の注意
製品が動作不能、 誤動作、 ま たは性能 ・ 機器への悪影響を防ぐため、
以下のこ と を守って く だ さ い。
1.設置場所について
次のよ う な場所には設置しないで く だ さ い。
・周囲温度が定格の範囲を越え る場所
・温度変化が急激な場所 （結露する場所）
・相対湿度が 35 ∼ 85%RH の範囲を超え る場所
・腐食性ガス、 可燃性ガスがあ る場所
・塵埃、 塩分、 鉄粉があ る場所
・振動や衝撃が直接加わる場所
・強い外乱光 （レ ーザ光、 アー ク溶接光、 紫外光など） があたる場所
・直射日光があたる場所や暖房器具のそば
・水・油・化学薬品の飛沫があ る場所
・強磁界、 強電界があ る場所
2.電源および接続、 配線について
・セ ンサヘ ッ ドの着脱は、必ず電源を切った状態で行って く だ さ い。 電源 ON のま ま
行う と故障の原因にな り ます。
・セ ンサヘ ッ ド と ア ンプユニ ッ ト は、 取扱説明書で指定した組合せで使用して く だ さ い。
3.光軸、 検出範囲について
光軸中心はセ ンサヘ ッ ド ごとにばらつく こ とがあ り ますので、 取付ける と きは必ずア ン
プユニ ッ ト の液晶モニタで画像の中心と検出範囲を確認して く だ さ い。
4.通気膜について
・通気膜をはが した り、 先の尖った ものでつついた り しないで く だ さ い。
保護構造を満足で き な く なるおそれがあ り ます。
・通気膜はふさ がないで く だ さ い。 セ ンサヘ ッ ド前面のパネルが曇るおそれがあ り ます。
5.ピン ト調整ボリ ュームについて
ピ ン ト 調整ボ リ ュ ームは 5N・m 以下で回して く だ さ い。
破損する恐れがあ り ます。
6.保守点検について
・セ ンサヘ ッ ドやア ンプユニ ッ ト の清掃には、 シ ンナー、 アルコール、 ベン ジ ン、 アセ ト ン、
灯油類は使用しないで く だ さ い。
・セ ンサヘ ッ ド前面のパネルに、 大き なゴ ミ やホコ リ が付いた場合は、 ブロアブラ シ ( カ
メ ラ レ ンズ用 ) で吹き飛ば して く だ さ い。 呼気で吹き飛ばすこ とは避けて く だ さ い。
・小さ なゴ ミ やほこ り は、 柔らかい布で丁寧にふき と って く だ さ い。 強く ふく こ とは避け
て く だ さ い。 キズがつく と、 誤検出の原因にな り ます。
7.設置に関するご注意
取付けねじは、 規定の ト ルクで締め付けて く だ さ い。
推奨締付け ト ルク M4:1.2N･m,1/4" -20UNC:2.6N･m
■各部の名称と機能
（1） 照明部
（5） ピン ト調整ボ リ ューム
（3） コネ クタ
（2） 受光部
（4） センサヘッ ド固定用治具
（6） 通気膜
（1） 照明部 （4） セ ンサヘ ッ ド固定用治具
LED照明部です。 セ ンサヘ ッ ド を取付けるための治具です。
（2） 受光部 4方向のどの側面にで も取付ける こ とがで き ます。
画像を取込みます。 （5） ピ ン ト 調整ボ リ ュ ーム
（3） コ ネ ク タ 画像のピ ン ト を調整をする と き に使用し ます。
ア ンプユニ ッ ト に接続し ます。 （6） 通気膜
前面パネルの曇り を防止し ます。
■フ ェライ ト コアの装着
セ ンサヘ ッ ドの本体側およびコ ネ ク タ側にフ ェ ラ イ ト コア （付属品） を装着して く だ さ い。
フ ェ ライ ト コア
■固定用治具の取付
セ ンサヘ ッ ドの側面に、固定用治具 ( 付属品 )
を装着して く だ さ い。
固定用治具は 4 方向どの側面に も取付ける こ
とがで き ます。
(1) 固定用治具の片側のツ メ2 つをヘ ッ ド本体
の 2 つの溝に合わせます。
(2） も う1 方のツ メ を押し込みます。
"カチ ッ" と音がする まで押し込んで く だ さ い。
(3) 固定用治具がセ ンサヘ ッ ド に固定されている
こ と を確認し ます。
■固定用治具の取外し
固定用治具と本体ケー スの隙間 （2 カ所のど ち
らか） に、 マイ ナス ド ラ イ バー を差し込んで外して く
だ さ い。
■設置距離
次のグラ フは検出範囲と設置距離の関係を表した ものです。 セ ンサヘッ ドの形式ごとに値
は異な り ますので、 形式を十分ご確認の上、 グラ フ を ご覧く だ さ い。
300
100
30
10
検出範囲H [mm]
(例)
計 測 対 象 箇 所に必 要な検 出 範 囲が
20mmで形ZFX-SC50Sのセンサヘッ ド
を使用する場合、 センサヘッ ド設置距離
は70mmと な り ます。
■設置手順
（1） 光学図表か ら読取った設置距離にセ ンサヘ ッ ド を設置し ます。
（2） ピ ン ト 調整ボ リ ュ ーム を左右に回して ピ ン ト を合わせます。
ピン ト調整ボ リ ュームは多回転ボ リ ュームになってい
ますが、 上下限位置で回転が止ま り ます。 故障の原
因となり ますので、 上下限位置以上は無理にボリ ュ
ームを回さ ないで く だ さい。 （ 最初に、 左右に軽く回し
てか ら上下限位置にないかを確認 して く だ さ い）
■定格／性能
項 目 形ZFX-SC50S （標準タ イ プ）
設置距離 （L） 31mm∼187mm （可変）
検出範囲 （H×V） 9.8×9.8mm∼49 mm×49mm （可変）
検出範囲と
設置距離の関係 設置距離
（ Ｌ ）
187mm
検出範囲 V
31mm
9.8mm 49mm 検出範囲
H
ワーク照明点灯方式 パルス点灯
ワーク照明用光源 白色発光ダイ オー ド×8個
撮像素子 全画素読出 し方式イ ンターライ ン転送型 1/3イ ンチCCD （カラー）
シ ャ ッ タ機能 電子シ ャ ッ タ シ ャ ッ タ時間 ： 1/170∼1/20000s
電源電圧 DC15V （アンプユニ ッ トよ り供給）
消費電流 約200mA
固定用治具
耐電圧 AC1000V 50Hz /60Hz 1分間
振動 （耐久） 10∼150Hz 片振幅0.35mm X /Y /Z 方向各8分10回
ツ メ
衝撃 （耐久） 150m /s 2 6方向 （上下、 左右、 前後） 各3回
周囲温度 動作時 ： 0∼＋40℃ 保存時 ： −20∼＋65℃ （ただ し氷結、 結露 しないこ と）
周囲湿度 動作時 ・ 保存時 ： 各35∼85%RH （ただ し、 結露 しないこ と）
周囲雰囲気 腐食性ガスのないこ と
接続方式 コー ド引き出 しタ イ プ （標準コー ド2m）
保護構造 IEC60529 規格IP65
材質 ケース ： ABS 固定用治具 ： PBT
質量 約200g （ 固定用治具、 コー ド含む）
付属品 固定用治具(形ZFV-XMF)1個、 フ ェ ライ ト コア2個、 取扱説明書 （本紙）
＊1 法規と規格
本製品は、 以下の規格に準拠 しています。
EN規格 （ヨーロ ッパ規格） EN61326-1
Electromagnetic environment : Industrial electromagnetic environment
(EN/IEC 61326-1 Table 2)
ま た本製品は、 イ ミ ュニティ 試験において、 以下の条件を適用 しています。
： モニタ表示において、 文字が判読可能な映像の乱れは合格と する。
固定用治具
■外形寸法図
0.80 17.90
32
4.5 4.5
60
23.3
17.9
設置距離L
ワーク
検出範囲H
ピン ト調整ボ リ ューム
当社商品は、 一般工業製品向けの汎用品と して設計製造さ れています。 従いま して、 次に
掲げる用途での使用を意図 してお らず、 お客様が当社商品を これ らの用途に使用さ れる際
には、 当社は当社商品に対 して一切保証をいた し ません。 ただ し、 次に掲げる用途であって
も当社の意図 した特別な商品用途の場合や特別の合意がある場合は除き ます。
(a) 高い安全性が必要と さ れる用途 （例 ： 原子力制御設備、 燃焼設備、 航空 ・ 宇宙設備、 鉄
道設備、 昇降設備、 娯楽設備、 医用機器、 安全装置、 その他生命 ・ 身体に危険が及び
う る用途）
(b) 高い信頼性が必要な用途 （例 ： ガス ・ 水道 ・ 電気等の供給システム、 24時間連続運転
システム、 決済システムほか権利 ・ 財産を取扱う用途な ど）
(c) 厳 しい条件または環境での用途 （例 ： 屋外に設置する設備、 化学的汚染を被る設備、
電磁的妨害を被る設備、 振動 ・ 衝撃を受ける設備な ど）
(d) カタログ等に記載のない条件や環境での用途
（H）
*(a)か ら(d)に記載さ れている他、 本カタログ等記載の商品は自動車 （二輪車含む。 以下同
じ） 向けではあ り ません。 自動車に搭載する用途には利用 しないで下さ い。 自動車搭載
用商品については当社営業担当者にご相談く だ さ い。
*上記は適合用途の条件の一部です。 当社のベス ト､総合カタログ､データ シー ト等最新版
のカタログ、 マニュアルに記載の保証･免責事項の内容を よ く 読んでご使用く だ さ い。
●製品に関するお問い合わせ先
お客様相談室
0120-919-066
携帯電話 ・ PHS ・ IP電話な ど ではご利用いただけませんので、 下記の電話番号へおかけ く だ さ い。
055-982-5015
電話
■営業時間：8:00∼21:00 ■営業日：365日
●FAXやWebページでもお問い合わせいただけます。
055-982-5051 / www.fa.omron.co.jp
FAX
●その他のお問い合わせ
納期・価格・サンプル・仕様書は貴社のお取引先、または貴社
担当オムロン販売員にご相談ください。
オムロン制御機器販売店やオムロン販売拠点は、Webページで
ご案内しています。
A
ｖ 2014年7月
20
67.9
2-M4 深さ6
5.6 38.14
25.34 5.9
1/4-20UNC深さ6
取りつけ穴加工寸法
2-φ4.5
コネ クタ
20±0.1
ピン ト調整用ボ リ ューム
30
耐熱塩化ビニルシール ドコー ド （6.36）
φ5.8 標準2m
34
注１．
注１． 固定用金具は各側面に取付可能
( 単位 : mm )
