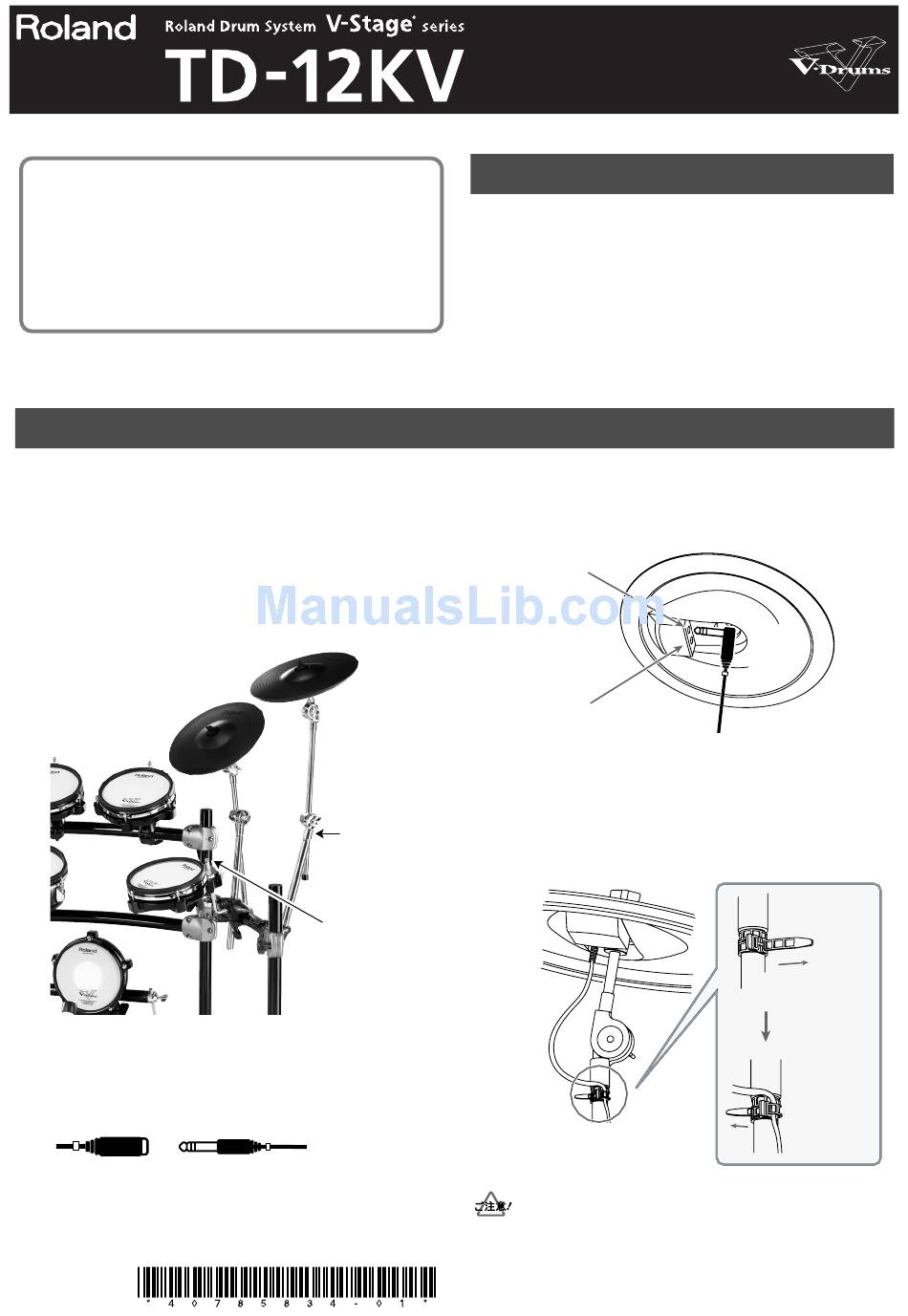

Roland TD-12KV Owner's Manual

このたびは、ローランド・ドラム・システム TD-12KV を
お買い上げいただき、まことにありがとうございます。
『TD-12K 取扱説明書』をお読みいただいた後、 下記
の「クラッシュ 2 を接続する」に従って接続を行っ
てください。
© 2008 ローランド株式会社
本書の一部、もしくは全部を無断で複写・転載することを禁じます。
クラッシュ 2 を接続する
TD-12K 取扱説明書 P.13 の 「パッドやシンバルを接続する」
の接続を行った後に、 下記の手順に従って接続を行ってくださ
い。
1. 図のように、CY-12R/C と MDY-10U を MDS-
12 に取り付けます。
2. （A） の位置にある MDS-12 の CR2 ケーブルに、 付
属の接続ケーブルの"I"形プラグを接続します。
CR2ケーブル
（ジャック・タイプ）
※ AX2（AUX2）には Splash 系の音色が設定されていま
す、お好みに応じて接続してください。
CY-12R/C CY-12R/C
MDY-10U
(A)
"I"形プラグ
取扱説明書
箱の中身を確認する
TD-12KV には、TD-12K のセット内容（TD-12K 取扱説明
書 P.5 参照）に加えて以下の製品が含まれています。
□ CY-12R/C (V シンバル ライド／クラッシュ）x1
□ MDY-10U （シンバル・マウント）x1
□ 接続ケーブル x1
□ TD-12KV 取扱説明書（本紙）x1
3. CY-12R/C の BOW/EDGE アウトプット ・ ジャッ
クに接続ケーブルの"L"形プラグを接続します。
BOW/EDGE
アウトプット・ジャック
BOW/BELL
アウトプット・ジャック
4. ケーブルを、ケーブル・タイで固定します。
叩いたときの シンバル本体 の揺れでケー ブルが引っ張 ら
れないように、ゆとりをもたせた状態にします。
ケーブル・タイは CY-12R/C に付属しています。
ゆとりを
もたせる
ケーブル・タイで
ケーブルを固定する
ケーブル がシン バル本 体やス タンド に触れ ないよ う
に注意してください。 ケーブルが触れると 2 度鳴りす
るなど誤動作の原因となります。
"L"形
プラグ
2回巻く
滑り落ちないように
締めつける
折り返して
ケーブルを
固定する
40785834 1PD
