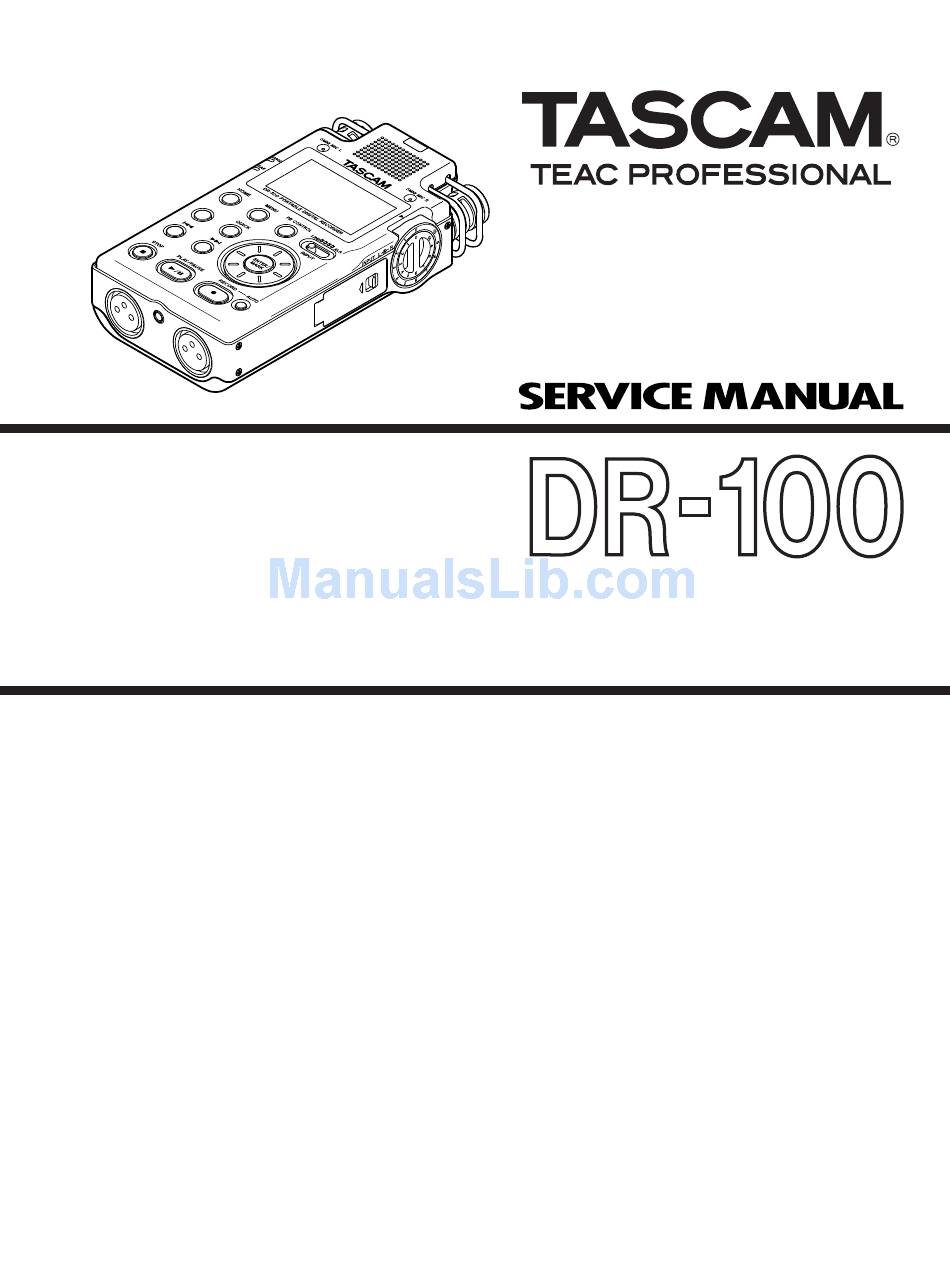

Tascam DR-100 Service Manual
Portable digital recorder
Hide thumbs
Also See for DR-100:
- Owner's manual (100 pages) ,
- Manual to using (2 pages) ,
- Comparison chart (1 page)
Advertisement
Table of Contents
CONTENTS
・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・
・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・
・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・
・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・
9. PC Boards and Parts List
10. Included Accessories
・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・
Effective : May, 2009
Portable Digital Recorder
3
5
10
・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・
13
・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・
18
20
27
・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・
30
・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・
32
・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・
43
DR-100
目次
1.
仕様
・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・
2.
テストモード
・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・
3.
System F/Wのバージョンアップ
4.
メッセージ一覧
・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・
5.
ブロックダイアグラム
・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・
6.
レベルダイアグラム
・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・
7.
分解図とパーツリスト
・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・
8.
・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・
9.
・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・
・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・
3
5
・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・
10
13
18
20
27
30
32
43
S-0187
Advertisement
Table of Contents
Related Manuals for Tascam DR-100
Summary of Contents for Tascam DR-100
-
Page 1: Table Of Contents
DR-100 Portable Digital Recorder CONTENTS 目次 1. Specifications ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・... -
Page 2: Specifications
TASCAM DR-100 1. Specifications 仕様 Audio input ratings オーディオ入出力定格 XLR MIC IN (L, R) inputs XLR MIC IN（L/R）入力 ● ● Connectors: XLR-3-32equivalent (balanced) 端子： XLR-3-32相当（バランス） Input impedance: 1.2 kΩ 入力インピーダンス： 1.2kΩ GAIN HIGH setting GAIN HIGH時 ● ● Standard input level: -58 dBu 基準入力レベル：... - Page 3 TASCAM DR-100 WAV files: sampling frequency 44.1/48 kHz, WAVファイル： サンプリング周波数44.1kHz/48kHz bit length: 16/24-bit ビット長： 16/24ビット Recording media: SD cards (64 MB–2 GB) and 記録媒体： SDカード（64Mバイト∼2Gバイト） ● ● SDHC cards (4 GB–32 GB) およびSDHCカード（4Gバイト∼ 32Gバイト） File system: ● FAT partition: FAT16/32 ファイルシステム：...
- Page 4 TASCAM DR-100 Dimensional drawing (寸法図） −4−...
-
Page 5: Test Mode
TASCAM DR-100 2. Test Mode テストモード 1. How to enter test mode 1. テストモードの起動方法 While holding down the HOME+MENU+ENTER keys, 「HOME+MENU+ENTER」キーを押しながら電源を投入す switch the power on. る。 The LCD shows the following message: The LCD back- LCDに下記を表示する。バックライトは点灯。 light is lit. 2. Displays explained 2. - Page 6 TASCAM DR-100 1) INPUT 1)INPUT Selecting "INPUT" and pressing the ENTER key gets you to INPUT " " を選択してENTERキーを押すと下記メニューを表 the following menu: 示する。 INPUT Select SW 入力セレクトSW ● ● MIC GAIN SW MIC GAIN SW ● ● Limiter SW リミッターSW ●...
- Page 7 TASCAM DR-100 Format: Card formatting Format：カードフォーマット At a press of the REC key, the following screen appears: RECキーを押すと下記画面を表示する。 If ENTER key is pressed at this screen, the card starts ここでENTER キーを押すとFormatを実行し、実行後、 being formatted. Upon completion of the formatting "Complete" を表示して終了する。...
- Page 8 TASCAM DR-100 6) EEPROM Check 6) EEPROM Check Select "EEPROM" and press ENTER key and the following "EEPROM" を選択してENTERキーを押すと下記画面を表示す are displayed: る。 E P R O M C h e Read in from the ROM ● ROMの読み込み実行。 ● "Reading..." is displayed at a...
- Page 9 TASCAM DR-100 9) VERSION Check 9) VERSION Check Select "VERSION" and press ENTER key and the following "VERSION" を選択してENTERキーを押すと下記画面を表示す are displayed: る。 Model Name ● モデル名 ● Version of the system firmware. ● The last 4 digits indicate a build システムファームのバージョン。...
-
Page 10: Updating Of System Firmware
TASCAM DR-100 Updating of Firmware ファームウェアーアップデート方法 1. Preparations 1. 準備 1) Make the connection between this unit and the PC using a 1) 本体とPCをUSBケーブルで接続する。 USB cable. 2) アップデートファイルを本体の「UTILITY」フォルダに置く。 2) Place the update file in the UTILITY folder in the unit. - Page 11 TASCAM DR-100 3) When no update file is available: 3) ファイルが無い場合 Nothing can be done. 何も操作できません。 G R A M U P D A No Upda e 4. File confirmation 4. ファイルの確認 対象のファイルを選択し、ENTERキーを押す。 Select a target file and press the ENTER key .
- Page 12 TASCAM DR-100 7. Error messages 7. エラー 1) If an error occurs when selecting a file, the 1) ファイル選択時にエラーが発生した場合のメッセージ following messages appear: Meaning Messages (内容) (メッセージ) The product ID of the file does not match (the file may be for other products).
-
Page 13: Message Display Glossary
TASCAM DR-100 Message Display glossary メッセージ一覧 The following is a list of the popup messages that 以下にポップアップメッセージの一覧表を示します。 might appear on the DR-100 under certain condi- DR-100では状況に応じてポップアップメッセージが表 tions. 示されますが、それぞれのメッセージの内容を知りたい Refer to this list if one of these popup messages とき、および対処方法を知りたいときにこの表をご覧く appears and you want to check the meaning or ださい。... - Page 14 USB and if a new card is inserted in the unit. Always use the DR-100 to conduct FAT formatting of cards to be used with it. Change the card or press the ENTER/MARK key when this message appears to format the card in FAT format.
- Page 15 TASCAM DR-100 Messages Meaning and response (メッセージ) (内容と対処方法) The total number of folders and files exceeds 999. Erase unnecessary files or move them to your.computer. File Full フォルダとファイルの総数が制限値（999個）を超えました。不要なフォルダやファイルを削除する かパソコンへ移動してください。 The card could not be handled properly. Replace the card. Card Error カードを正常に認識できません。カードを交換してください。...
- Page 16 TASCAM DR-100 System Error Messages (システムエラーメッセージ) Messages Description Cause (メッセージ) (説 明) (原因) Playback not stopped, or card unmounted error. The card or firmware may be defective. Not Continued 再生系の停止が未完了、あるいはカードのアンマウ カード不良もしくはF/Wの不具合の可能性有 ント時のエラー り。 File system error or recording/playback circuitry The card or firmware may be defective.
- Page 17 TASCAM DR-100 Messages Cause Description( (メッセージ) (原因) 説 明) CPU instruction error. The firmware may be defective. System Error 3 CPUのインストラクションエラー F/Wの不具合の可能性有り。 CPU zero division error. The firmware may be defective. System Error 4 CPUのゼロ除算エラー F/Wの不具合の可能性有り。 CPU Privilege Violation error.
-
Page 18: Block Diagram
TASCAM DR-100 5. Block Diagram ブロックダイアグラム −18−... - Page 19 TASCAM DR-100 −19−...
-
Page 20: Level Diagram
TASCAM DR-100 6. Level Diagram レベルダイアグラム −20−... - Page 21 TASCAM DR-100 −21−...
- Page 22 TASCAM DR-100 −22−...
- Page 23 TASCAM DR-100 −23−...
- Page 24 TASCAM DR-100 −24−...
- Page 25 TASCAM DR-100 −25−...
- Page 26 TASCAM DR-100 −26−...
-
Page 27: Exploded Views And Parts List
TASCAM DR-100 7. Exploded Views and Parts List 分解図とパーツリスト Exploded View-1 ∞ ™ £ £ ¶ ¶ ¡ ¶ ¶ ¢ & ¡ ¡ § −27−... - Page 28 TASCAM DR-100 Exploded View-1 REF.NO. PARTS NO. DESCRIPTION REMARKS 1- 1 3M001340 NUT, VR M9 1- 2 E0156150 MIC, EM140 G 1- 3 E0156160 SPEAKER, 16-06 G 1- 4 E95364600A PCBA, MAIN DR100 G .............Refer to page 32 & 33...
- Page 29 SHEET, AA-BAT KNOB DR100 G 1-73 M02997200A CPRSN SPRING, ENTER DR100 G 1-74 M02393410B SHEET,SLIDE HOLD DR100 G 1-75 M02954300C CASE,CENTER DR-100 G 1-80 B00198806A SCREW,BPP M2*6 FZC G 1-81 B00198808A SCREW,BPP 2*8 FZC G 1-82 B00316700A SCREW,PPPU 1.7*5 FZC G...
-
Page 30: Notes For Disassembly / Assembly
TASCAM DR-100 8. Notes for Disassembly / Assembly 分解・組み立て上の注意 1. Removing KNOB, JOG 1. KNOB, JOGの取り外し To removing KNOB, JOG,use a piece adhesive tape and KNOB, JOGを取り外す場合は、粘着テープを使用して垂直 pull it up vertically. に持ち上げてください。 2. Attaching KNOB, JOG 2. KNOB, JOGの取り付け To attach KNOB, JOG, align projected part A (KNOB, JOG KNOB JOGを取り付ける場合は、Aの凸部（KNOB,JOG... - Page 31 TASCAM DR-100 3. Removing CASE BOTTON 3. CASE, BOTTOMの取り外し When removing CASE, BOTTOM, take care so that FOOT CASE, BOTTOMを取り外す際にFOOTがCASE, BOTTOM does not detach together with CASE, BOTTOM and drop. と一緒に外れて落ちる場合が有りますので、注意してくださ い。 4, Removing FLAT CABLE 4. FLAT CABLEの取り外し FLAT CABLE can be removed by unlocking the connector FLAT CABLEは、下図のようにコネクターのロックを外す...
-
Page 32: 基板図とパーツリスト
TASCAM DR-100 9. PC Borads and Parts List 基板図とパーツリスト PCBA,MAIN DR100 G (Side A) −32−... - Page 33 TASCAM DR-100 PCBA,MAIN DR100 G (Side B) −33−...
- Page 34 TASCAM DR-100 GATHER PCBA,PANEL DR100 G (Side A) −34−...
- Page 35 TASCAM DR-100 GATHER PCBA,PANEL DR100 G (Side B) −35−...
- Page 36 TASCAM DR-100 GATHER PCBA,INPUT DR100 G (Side A) −36−...
- Page 37 TASCAM DR-100 GATHER PCBA,INPUT DR100 G (Side B) −37−...
- Page 38 TASCAM DR-100 GATHER PCBA,RMT H DR100 G (Side A) −38−...
- Page 39 TASCAM DR-100 GATHER PCBA,RMT H DR100 G (Side B) −39−...
- Page 40 TASCAM DR-100 PCBA,MAIN DR100 G PCBA,MAIN DR100 G REF.NO. PARTS NO. DESCRIPTION REF.NO. PARTS NO. DESCRIPTION E95364600A PCBA,MAIN DR100 G S0065074 TRANSISTOR,DTC124EUA TP G PCB,MAIN DR100 G S0065074 TRANSISTOR,DTC124EUA TP G S0022094 DIODE,1SS355 S0041574 TRANSISTER,DTA124EUA G S0067314 DIODE,RB751V-40/TE17 G S0075364...
- Page 41 TASCAM DR-100 PCBA,MAIN DR100 G GATHER PCBA,PANEL DR100 G REF.NO. PARTS NO. DESCRIPTION REF.NO. PARTS NO. DESCRIPTION S0079924 IC,TPS61025DRCR G E95364700A GATHER PCBA,PANEL DR100 G S0075384 IC,R1280D002B-TR-F G PCB,PANEL DR100 G S0079934 IC,BU4918F-TR G E0153634 FILTER,MCF182CN473M04AK G PCB,PANEL DR100 G...
- Page 42 TASCAM DR-100 GATHER PCBA,PANEL DR100 G GATHER PCBA,INPUT DR100 G REF.NO. PARTS NO. DESCRIPTION REF.NO. PARTS NO. DESCRIPTION E0126164 BEAD COIL,BLM18PG471SN1D G E95364900A GATHER PCBA,INPUT DR100 G E0124004 COIL,CDRH5D28-220 22UH G PCB,XLR DR100 G E0126164 BEAD COIL,BLM18PG471SN1D G PCB,REMOTE DR100 G...
-
Page 43: 付属品
TASCAM DR-100 4. Included Accessories 付属品 Included Accessories REF.NO. PARTS NO. DESCRIPTION REMARKS D01068501A OWNERS MNL,(J) DR100 G [ JEX ] D01068520A OWNERS MNL,(E) DR100 G D01068581A OWNERS MNL,(F) DR100 G [ E ] D01068580A OWNERS MNL,(G) DR100 G [ E ]...
