Yamaha RX-V377 Owner's Manual

AV Receiver/Receptor AV
Easy Setup Guide/Guía de con guración sencilla
© 2014 Yamaha Corporation Printed in China ZK44430-1
This document explains how to set up a 5.1-channel system and play back surround sound from a BD/DVD on
the unit.
For more information about this product, refer to the Owner's Manual included on the supplied CD-ROM.
The latest Owner's Manual can be downloaded from the following website.
http://download.yamaha.com/
Este documento explica cómo configurar un sistema de 5.1 canales y reproducir sonido surround desde un
BD/DVD de la unidad.
Para obtener más información sobre este producto, consulte el Manual de Instrucciones que se incluye en el
CD-ROM suministrado.
Puede descargar el Manual de Instrucciones más reciente en el siguiente sitio Web.
http://download.yamaha.com/
1
2
1 2
3
9
4
10° to 30° 10° to 30°
Entre 10° y 30° Entre 10° y 30°
English
3
Español
The unit
La unidad
RGLH
TV
Televisor
4
English
1
Accessories used with this
document
1 Remote control
2 Batteries (AAA, R03, UM-4) (x2)
3 YPAO microphone
The following cables (not supplied) are required to build the
system described in this document.
• Speaker cables (x5)
• Audio pin cable (x1)
• HDMI cables (x3)
2
Placing speakers
5

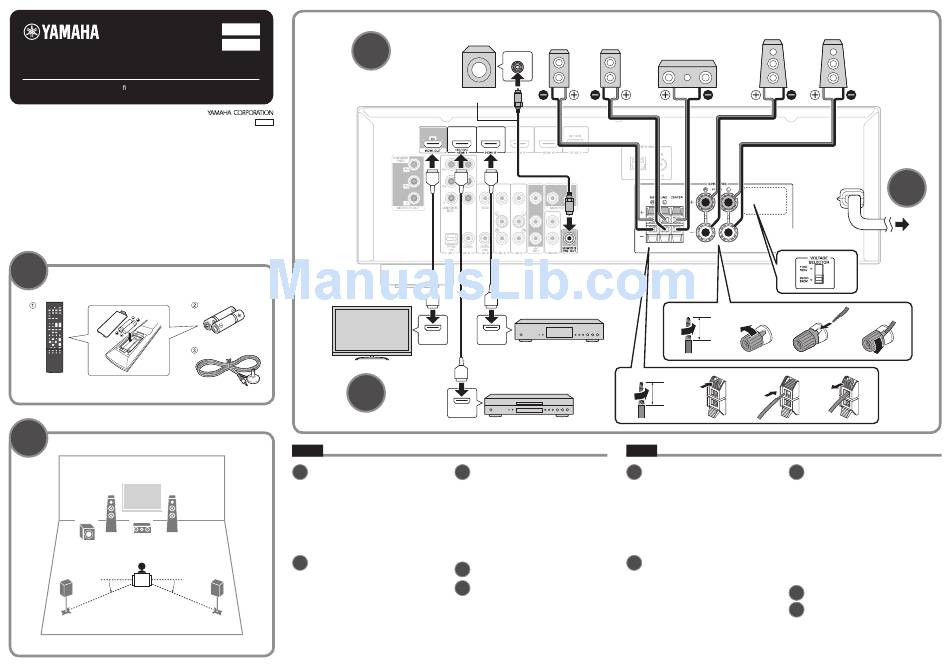

Set up the speakers in the room using the diagram as a
reference.
1 Front speaker (L)
2 Front speaker (R)
3 Center speaker
4 Surround speaker (L)
5 Surround speaker (R)
9 Subwoofer
Subwoofer
Surround speaker (R)
Altavoz de subgraves
Altavoz surround (Der.)
9
5
Use a subwoofer
equipped with built-in
amplifier.
Utilice un altavoz de
subgraves con un
amplificador incorporado.
Audio pin cable
Cable de audio con clavija
HDMI HDMI HDMI
HDMI HDMI
Satellite/cable set top box
Reproductor digital multimedia por cable/satélite
HDMI HDMI
HDMI input HDMI output
Entrada HDMI Salida HDMI
HDMI
BD/DVD player
Reproductor BD/DVD
HDMI output
Salida HDMI
HDMI
3
Connecting speakers/subwoofer
• U.S.A. and Canada models only
When connecting 6-ohm speakers, set the unit's speaker
impedance to "6 Ω MIN". For details, see "Setting the speaker
impedance" in the Owner's Manual.
• Before connecting the speakers, remove the unit's power
cable from the AC wall outlet and turn off the subwoofer.
• Ensure that the core wires of the speaker cable do not touch
one another or come into contact with the unit's metal parts.
Doing so may damage the unit or the speakers. If the speaker
cables short circuit, "Check SP Wires" will appear on the front
display when the unit is turned on.
4
Connecting external devices
5
Connecting the power cable to an
AC wall outlet
Before connecting the power cable (Taiwan and General
models only)
Set the switch position of VOLTAGE SELECTOR according to
your local voltage.
Voltages are AC 110–120/220–240 V, 50/60 Hz.
Front speaker (R)
Altavoz delantero (Der.)
Surround speaker (L)
2
Altavoz surround (Izq.)
Center speaker
4
Altavoz central
3
1 2
10 mm (3/8")
10 mm
1 2 3
10 mm (3/8")
10 mm
Español
1
Accesorios empleados con este
documento
1 Mando a distancia
2 Pilas (AAA, R03, UM-4) (x2)
3 Micrófono YPAO
Se requieren los siguientes cables (no suministrados) para
crear el sistema descrito en este documento.
• Cables de altavoz (x5)
• Cable de audio con patillas (x1)
• Cables HDMI (x3)
2
Colocación de los altavoces
Configure los altavoces en la sala utilizando el diagrama como
referencia.
1 Altavoz delantero (Izq.)
2 Altavoz delantero (Der.)
3 Altavoz central
4 Altavoz surround (Izq.)
5 Altavoz surround (Der.)
9 Altavoz de subgraves
Front speaker (L)
Altavoz delantero (Izq.)
1
5
VOLTAGE SELECTOR
(Taiwan and General models only)
To an AC wall outlet
(Sólo modelos generales y de Taiwán)
A una toma de CA
3 4
4
3
Conexión de los altavoces/altavoz
de subgraves
• Únicamente modelos de EE. UU. y Canadá
Si conecta altavoces de 6 Ω, ajuste la impedancia de los
altavoces de la unidad en "6 Ω MIN". Para más detalles,
consulte "Ajuste de la impedancia de los altavoces" en el
Manual de Instrucciones.
• Antes de conectar los altavoces, retire el cable de
alimentación de la unidad de una toma de CA y apague el
altavoz de subgraves.
• Asegúrese de que los hilos del núcleo del cable del altavoz
no se tocan entre sí o de que no entran en contacto con las
partes metálicas de la unidad.
Esto puede dañar la unidad o los altavoces. Si se produce
un cortocircuito en los cables de los altavoces, aparecerá
"Check SP Wires" en el visor delantero cuando se enciende
la unidad.
4
Conexión de dispositivos externos
5
Conexión del cable de
alimentación a una toma de CA
Antes de conectar el cable de alimentación (sólo modelos
generales y de Taiwán)
Ajuste la posición del conmutador de VOLTAGE SELECTOR
(traducción en su idioma) según su tensión local.
Las tensiones son 110–120/220–240V CA, 50/60 Hz.
