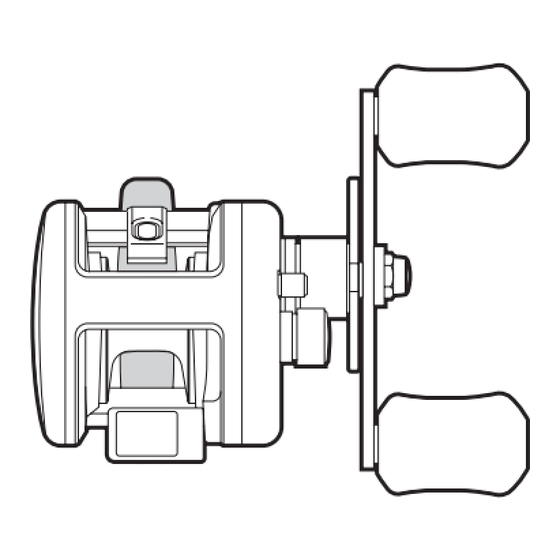

Shimano Calcutta 200B Insruction Manual

06 (050124)
Printed in Japan/Imprimie en Japon/Impreso en Japón
CONGRATULATIONS FÉLICITATIONS
You have chosen the superb quality and Vous avez choisi les performances
outstanding performance of a Shimano exceptionnelles et la qualité d'un produit
engineered product. conçu par Shimano.
FELICIDADES PARABENS
Usted ha escogido la calidad superior y Você escolheu a excelente qualidade e o
el rendimiento sobresaliente de un excepcional desempenho de um
producto diseñado por los ingenieros de produto elaborado pela Shimano.
Shimano.
SHIMANO SATELLITE SERVICE CENTERS
(U.S.A)
To receive the location of the nearest authorized warranty center to you please visit us on the
internet at http://www.shimano.com, call us toll free at (800) 833-5540 for an
automated touch tone listing, or call (877) 577-0600 8-5 PST to speak directly to a service
representative.
(Canada) (Canada)
Québec, Maritimes
Manitoba, Saskatchewan
•Service Shiman-Au-Peche Inc.
•Jaycee's Rod & Reel Repair
9490 Transcanadienne
547 Vaughan Avenue
St.Laurent, Quebec H4S 1R7
Selkirk, Manitoba R1A 0T2
Tel:(514) 956-9695
Tel:(204) 482-7477
Fax:(514) 956-0181
Fax:(204) 785-8255
•Eric's Reel Shop (reels only)
Alberta, British Columbia,
16 Osborne Avenue
Yukon & Northwest Territories
Dartmouth, Nova Scotia B2W 1H8
Tel:(902) 463-8758 •Gerry Scott Agencies, Ltd.
1952 Kingsway Avenue; Suite #406
Ontario
Port Coquitlam, British Columbia
•Classic Sports of Canada Ltd.
V3C 6C2
655 The Queensway; Unit #9
Tel: (604) 464-9344
Peterborough, Ontario K9J 7M1
Fax: (604) 464-9301
Tel:(705) 741-0636
Fax:(705) 741-2718
•A. Aikman Sporting Goods & Repair
3010 Novar Road
Mississauga, Ontario L5B 1S4
Tel:(905) 277-3595
Fax:(905) 277-0088
FEATURE AND CONTROL POSITIONS
FEATURES:
• 3 A-RB stainless steel ball bearings + 1 A-RB stainless steel roller bearing
(7 A-RB stainless steel ball bearings + 1 A-RB stainless steel roller
bearing on #200GTB)
• Super Stopper anti-reverse plus Assist Stopper (#200B/#201B/#200GTB)
• Super Stopper anti-reverse (#400B/#400BSV)
• Shimano Variable Brake System (VBS)
• Paddle knob power handle
• QuickFire II clutch bar casting system
• One piece aluminum body construction
• Precision aluminum spool (#200B/#201B/#400B/#400BSV)
• Precision aluminum Lo-Mass spool (#200GTB)
CARACTÉRISTIQUES:
• 3 A-RB roulements à billes en acier inoxydable et 1 A-RB roulement à
rouleaux en acier inoxydable
(7 A-RB roulements à billes en acier inoxydable et 1 A-RB roulement à
rouleaux en acier inoxydable modèle 200GTB)
• Super Stopper anti-retour plus Assist Stopper (#200B/#201B/#200GTB)
• Super Stopper anti-retour (#400B/#400BSV)
• Système de freinage variable Shimano (VBS)
• Poignée double à prise aplatie
• de lancer avec barre d'embrayage QuickFire II
• Boîtier monobloc anodisé en aluminium
• Tambour de précision en aluminium (#200B/#201B/#400B/#400BSV)
• Bobine de précision perforée en aluminium (#200GTB)
MAINTENANCE
Your Shimano reel is designed to provide years of
dependable performance when properly maintained and
lubricated. Exercise care when lubricating. Excess grease
and oil can flow into places where it might hinder the
performance of the reel. On most parts, only a light coat
grease or a few drops of oil are required.
To clean after each use, rinse the reel under a light mist of
warm water. This will rinse away dirt and breakdown salt
before it deposits onto the reel. Dry the reel with a soft
cloth. Next, spray a water-displacing lubricant or synthetic
protectant onto a soft dry cloth. Rub evenly onto the reel
to spread a thin protective layer of lubricant. (Do not
spray the lubricant directly onto the reel as it can
penetrate into the inner workings and breakdown any
grease or oil required in maintaining the reel's
functionality.) Shimano recommends that your reel be
professionally cleaned and lubricated at least once a year
by a Shimano Satellite Service Center in your area.
ORDERING PARTS
When ordering replacement parts, always give the model
number, part number and description. Mail this to your
nearest Shimano Satellite Service Center. If available, the
part will be delivered on a C.O.D. basis.
REPAIR
Shimano's Satellite Service network is ready to repair and
service all of your Shimano fishing reels. We highly
recommend you refer any servicing and regular
maintenance to a Shimano Satellite Service Center in your
area. Each center is fully empowered to inspect, clean,
lubricate, and make all necessary repairs, including
warranty repairs. When returning a reel for service; pack
the reel in a sturdy package with adequate padding.
Enclose a note containing your name, address, daytime
and evening phone number, email address, and a brief
explanation of problem or type of service requested. For
warranty repairs, also include a copy of your dated sales
receipt. Ship it, insured, to your local Shimano Satellite
Service Center (we recommend using a carrier who will
provide you a tracking number). For a complete list of
Shimano Satellite Service Centers you can visit us on the
web at www.shimano.com or call our Customer Service
Representatives toll free at 877-577-0600.
WARRANTY
Shimano warrants to the original purchaser that this
product will be free from non-conformities in material or
workmanship for the period of one year from the date of
purchase. Please keep your receipt for all warranty
claims. To request warranty repairs (or non-warranty
service) send your reel, postage pre-paid, to the Shimano
Satellite Service Center nearest you. Retailers and
wholesale outlets are not required or authorized to
perform warranty repairs or exchanges on behalf of
Shimano, nor are they authorized to modify this warranty
in any way. In the case of warranty repair requests
(within 1 year of purchase date). A dated sales receipt
must accompany the warranty claim. Please follow the
shipping instructions outlined in the REPAIR section of this
document.
Please fill out the enclosed registration card so that we
may better meet your needs.
Thank you for purchasing a Shimano fishing reel.
SHIMANO
Shimano's fine fishing tackle carries on a tradition of
quality and pride started in 1921 with Shimano's first
product, a bicycle freewheel. That same tradition of
quality and pride is in every product Shimano
manufactures; cold forging, bicycle components, fishing
tackle, and the future.
SHIMANO CARES
Literature and packaging included with this product is
recycled and recyclable. Please return it to a suitable
recycling facility.
05 (040330)
