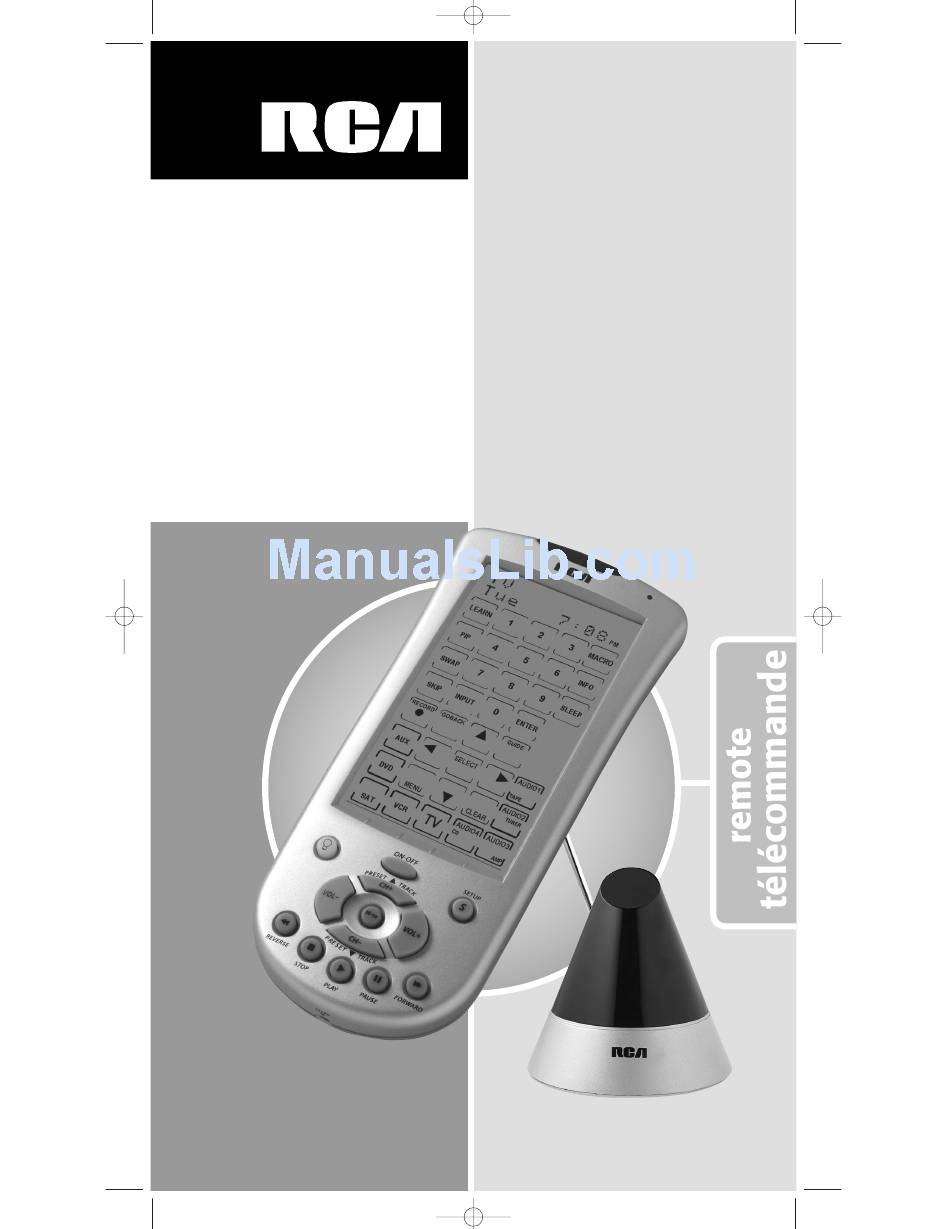

Remote with TOUCHSCREEN and Built-In RF Transmitter Remote Sender Cone included User’s Guide Télécommande Intelligente Universelle à ÉCRAN TACTILE Émetteur RF et Récepteur Intégrés inclus Guide de l’utilisateur Limited 90-Day Warranty Garantie limitée de 90 jours 10:30 AM Page 1 RCU1010RF...
RCU_1010_RF_IB_RevA.qxd 9/24/03 Operating Precautions RISK OF ELECTRICAL SHOCK CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER OR BACK. NO USER SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL. To reduce the risk of fire, electric shock and injury to persons, you should follow basic safety precautions when using your remote control signal sender, including: 1.
Infrared (IR) and Radio Frequency (RF) signals. Since the RCU1010RF works on radio frequency, the remote does not have to be pointed directly at the component’s IR sensor, which adds great flexibility when setting up your home electronic components.
Remote Sender Cone and the IR Extender. RCU1010RF The RCU1010RF is one of the most advanced remote controls in the market today. It controls up to nine components, including the most popular brands of TV, VCR, DVD, SAT, PVR/DVR, CBL/AUX, CD and AUDIO equipment. Transmitting both Infrared (IR) and Radio Frequency (RF) signals, the RCU1010RF offers unsurpassed flexibility and control.
When you replace batteries, your RCU1010RF remote always powers on in the TV Mode. If your TV, VCR or satellite receiver is an RCA, ProScan or GE brand, you may not even need to set up the RCU1010RF to control it. In these instances, the remote should work as soon as the...
The LED (Light Emitting Diode) indicator light, located at the upper right-hand side of the RCU1010RF unit, lights up whenever a rubber key or any LCD touchscreen key is pressed. The LED indicator flashes and beeps three times (approximately two seconds) to indicate any error condition.
RCU_1010_RF_IB_RevA.qxd 9/24/03 Enter Setup Mode The following are the screen selections you will see in the Setup Mode. 1. Code Setup Mode? 2. Code Search Mode? 3. Key Labels Mode? 4. Set SmartMacro? 5. Delete a Macro? (Only appears once a Macro function has been programmed.) 6.
For all setup and operational functions, use the VCR key and VCR Mode to operate a PVR/DVR. Note: Component Control Screens Component Control Screens Your RCU1010RF displays a different control screen for each of the nine components. You can easily switch between these components by simply pressing the desired LCD component key. 10:30 AM Page 9...
Touchscreen Display Time section on pgs. 27-28). You can enter codes in your RCU1010RF from the Code Lists using the SETUP key. (Refer to the Code Lists of the most popular brands at the end of this User’s Guide.) When you enter a valid code for any given mode...
LCD EXIT key and then the LCD OK key on the Exit Setup Screen. 7. To test the code, turn the component on. Aim the RCU1010RF at the component and press and release the ON•OFF key. If you have entered the correct code number for your component, it responds to the ON•OFF key.
Exit Setup Screen. Code Autosearch Your RCU1010RF has the ability to automatically scroll through the entire Code Lists by using the Autosearch feature. Remember: Code Autosearch may take some time to cycle through all available codes. Be sure the remote control unit is pointed at the component you are programming.
If your component responds to the command, and the Note: RCU1010RF sends the next code before you have a chance to press and release the LCD OK key, you can backtrack through the Code List by pressing CH- or the LCD DOWN ARROW.
9/24/03 Key Label Options With the RCU1010RF, you have the ability to customize the LCD key labels to meet your needs. Key Label Options allow you to change the LCD key labels to match the functions on your original component remote controls. It is recommended that the Key Label Options feature be used only after you have finished programming all your components.
Page 15
RCU_1010_RF_IB_RevA.qxd 9/24/03 To reset the current key labels within a component to Note: their default settings, press and hold the current component key for three seconds. Resetting any key label within a component to its power-on default setting results in an automatic save for that mode.
RCU_1010_RF_IB_RevA.qxd 9/24/03 Learned Key Reference Page IMPORTANT NOTE: You cannot learn any commands under the LCD LEARN, LCD MACRO, SETUP, BACKLIGHT or any LCD component keys. The following screens can be used to store learned keys under a component mode. This page can be used to document the learned keys. Component:________________ Component:________________ 10:30 AM...
This allows you to transfer the best features from existing remotes to the RCU1010RF remote. Your RCU1010RF has the ability to learn and store commands from your original remote(s) under the mode(s) of your choice.
Page 18
2. Place the first original remote in the Learning position (see Learning Tips section on pg. 17). Point the top of the original remote at the base of the RCU1010RF so the IR LED on the original remote is in line with the RCU1010RF Learn sensor, located at the bottom of the remote.
3. Press and release the SETUP key repeatedly until the Delete IR Mode? Screen appears. 4. Press and release the desired component key for the Learned commands you want the RCU1010RF to clear (TV, VCR, SAT, PVR/DVR, AUX, etc.). Only the components that have previously Learned Note: commands are shown on the LCD touchscreen.
2. Place the first original remote in the Learning position (see Learning Tips section on pg. 17). Point the top of the original remote at the base of the RCU1010RF so the IR LED on the original remote is in line with the RCU1010RF Learn sensor, located at the bottom of the remote.
RCU_1010_RF_IB_RevA.qxd 9/24/03 12. Program additional commands in the order you want them to be stored in the SmartMacro. To add commands to the SmartMacro, repeat steps 9-11 above, using the original remotes to program. Remember: Each time you program a SmartMacro from a different component, you must put your original remote in that component mode.
RCU_1010_RF_IB_RevA.qxd 9/24/03 Delete a SmartMacro (continued) 5. The LCD touchscreen displays the Confirm To Delete? Screen. Press and release the OK key on the LCD. If you are in the process of deleting a SmartMacro and Note: you decide not to delete it, you can abort the deletion process by pressing the LCD EXIT key.
Event Timer Set an Event Timer The Event Timer lets you program your RCU1010RF to turn a component (TV, VCR, AUDIO, etc.) on or off at the preprogrammed time. For example, you can program your AUDIO equipment to turn music on, program your TV as a Sleep Timer to turn off at a certain time, or program your VCR to turn on and record.
RCU_1010_RF_IB_RevA.qxd 9/24/03 Set an Event Timer (continued) 5. The Timer 1 Key? Screen appears. Press and release the key you want to program to activate after a certain time delay. For example, to set your VCR to record, press and release the VCR component key in step 4, then the LCD RECORD key.
Exit Setup Screen. TV or CD/AUDIO Volume Punch-through Your RCU1010RF’s Volume Punch-through feature allows you to choose which component mode (either TV or AUDIO 1, 2, 3 or 4) controls the VOL+, VOL- and MUTE keys on the rubber keypad.
LCD OK key on the Exit Setup Screen. VCR/DVD Punch-through Your RCU1010RF punches through the five transport keys (REVERSE, PLAY, FORWARD, STOP and PAUSE) to VCR or DVD Mode, whichever was used most recently. Punch-through to VCR or DVD transport keys on the rubber keypad is only allowed for TV, VCR, DVD and Cable Modes.
Additional Features Keypress Beep Feature Your RCU1010RF beeps whenever a key is pressed to acknowledge the keypress. You can turn this feature on or off. The default setting is On. To turn the Keypress Beep on or off, follow these steps: 1.
RCU_1010_RF_IB_RevA.qxd 9/24/03 LCD Touchscreen Display Time (continued) 4. Press and release the LCD OK key. The Set Time? Screen now appears in the LCD. 5. Press and release the SETUP key or the LCD UP ARROW key repeatedly until the Set LCD On Time? Screen is displayed. Press and release the LCD OK key.
RCU_1010_RF_IB_RevA.qxd 9/24/03 5. The Set Format 12 Hr<>24Hr Screen now appears in the LCD. A solid arrow indicates the current setting. Press and release the LCD LEFT or RIGHT ARROW keys to select 12Hr or 24Hr time format. Press and release the LCD OK key. 6.
LCD EXIT key, followed by the LCD OK key on the Exit Setup Screen. Master Reset A Master Reset returns all the RCU1010RF defaults back to the original factory settings. The Master Reset clears all customer-programmed codes, Learned commands and SmartMacros, and resets all key labels.
9/24/03 RCA All Power Off Feature The RCA All Power Off feature is available in all normal operating modes. If the ON•OFF key on the rubber keypad is pressed twice consecutively (within two seconds), all RCA equipment is turned off.
RCU_1010_RF_IB_RevA.qxd 9/24/03 Glossary of Terms (continued) MENU KEY The LCD MENU key brings up the Main Menu. If you are already in the menu system, press and release the LCD OK or MENU keys to select a highlighted choice. Use the LCD NAVIGATION keys (UP, DOWN, LEFT, and RIGHT ARROW keys) to move through the menu selections.
The LCD EXIT key does not respond during the MACRO or LEARN process. The IR Learning or SmartMacro processes cannot be completed successfully. The LED indicator light on the RCU1010RF remote illuminates when you press a key, but the red light inside the transmitter does not illuminate.
9/24/03 Troubleshooting PROBLEM Your component does not respond but the red light inside the Remote Sender Cone lights when a key is pressed on the RCU1010RF remote control unit. 10:31 AM Page 34 SOLUTION Make sure the Remote Sender Cone is within •...
RCU_1010_RF_IB_RevA.qxd 9/24/03 10:31 AM Page 35 Télécommande intelligente universelle à ÉCRAN TACTILE et émetteur RF intégré Cône émetteur éloigné inclus Guide de l’utilisateur Garantie limitée de 90 jours RCU1010RF...
RCU_1010_RF_IB_RevA.qxd 9/24/03 Précautions à prendre MISE EN GARDE RISQUE DE CHOC ÉLECTRIQUE MISE EN GARDE : AFIN DE RÉDUIRE LES RISQUES DE CHOC ÉLECTRIQUE, NE PAS RETIRER LE COUVERCLE NI L’ARRIÈRE. NE CONTIENT AUCUNE PIÈCE POUVANT ÊTRE RÉPARÉE. CONFIER TOUTE RÉPARATION À...
Page 37
Fonction Mise à l’arrêt général RCA ........
émetteur intégré à cône émetteur éloigné additionnel. Cet appareil est l’une des télécommandes les plus complexes et les plus simples à utiliser sur le marché. Grâce à la RCU1010RF, fini les nombreuses télécommandes encombrantes ! Cette télécommande permet de commander un maximum de neuf appareils, dont les marques les plus populaires de téléviseurs, magnétoscopes, lecteurs DVD, récepteurs de satellite, PVR/DVR, systèmes...
RCU_1010_RF_IB_RevA.qxd 9/24/03 Contenu du système La RCU1010RF se compose de trois éléments : la télécommande RCU1010RF, le cône émetteur éloigné et le prolongateur IR. RCU1010RF La RCU1010RF est l’une des plus télécommandes les plus avancées sur le marché. Elle commande un maximum de neuf appareils, dont les marques les plus populaires de téléviseurs, magnétoscopes, lecteurs DVD, récepteurs de satellite, PVR/DVR, CBL/AUX...
TV. Si le téléviseur, le magnétoscope ou le récepteur de satellite sont de marque RCA, ProScan ou GE, il se peut que vous n’ayez même pas à programmer la RCU1010RF pour les commander. Dans ces cas, la télécommande devrait fonctionner dès que les piles sont installées.
Touches d’accès rapide Écran tactile ACL L’écran tactile ACL (affichage à cristaux liquides) de la RCU1010RF agit comme un “clavier virtuel”. Cet écran tactile facilite la programmation et l’utilisation de la télécommande avec de nombreux appareils. Dans ce guide, “appareil” signifie votre équipement électronique—téléviseur, magnétoscope, lecteur DVD, récepteur de satellite, PVR/DVR, appareils CCBL/AUX, lecteur CD et appareils AUDIO—que vous...
RCU_1010_RF_IB_RevA.qxd 9/24/03 Accéder au mode programmation Voici les éléments à l’écran disponibles en mode programmation. 1. Mode de programmation de code ? 2. Mode recherche de code ? 3. Mode étiquettes de touches ? 4. Programmer SmartMacro? 5. Supprimer une macro ? (Apparaît seulement quand une fonction macro a été...
VCR pour commander un PVR/DVR. Écrans de commande d’appareils La télécommande RCU1010RF affiche un écran de commande différent pour chacun des neuf appareils. Vous pouvez facilement passer d’un appareil à l’autre en appuyant simplement sur la touche d’appareil ACL désirée.
ACL (voir la section Durée d’affichage de l’écran tactile ACL à la pages 61-62). Vous pouvez entrer les codes dans la RCU1010RF à partir des listes de codes à l’aide de la touche SETUP. (Reportez-vous aux Listes de codes des marques les plus populaires à la fin de ce Guide de l’utilisateur.) Quand vous entrez un code valide pour un mode donné...
EXIT, puis sur la touche LCD OK à l’écran Exit Setup. 7. Allumez l’appareil pour tester le code. Pointez la télécommande RCU1010RF en direction de l’appareil et appuyez sur la touche ON·OFF. Si vous avez entré le code correspondant à votre appareil, celui-ci réagit à...
ACL OK à l’écran Exit Setup. Autorecherche de code La RCU1010RF peut automatiquement parcourir toutes les listes de codes à l’aide de la fonction Autorecherche. Rappelez-vous que l’Autorecherche de code peut demander un certain temps pour parcourir tous les codes disponibles.
Si votre appareil répond à la commande, et que la Remarque : RCU1010RF envoie le code suivant avant que vous puissiez appuyer sur la touche ACL OK, vous pouvez appuyer sur la touche CH- ou la touche ACL à FLÈCHE VERS LE BAS pour reculer dans la Liste de codes.
9/24/03 Options d’étiquettes de touches La RCU1010RF permet de personnaliser les étiquettes de touches ACL selon vos besoins. La fonction Options d’étiquettes de touches permettent de changer les étiquettes de touches ACL selon les fonctions de vos télécommandes d’appareils originales. On recommande de n’utiliser la fonction Options d’étiquettes de touches qu’après avoir programmé...
Page 49
RCU_1010_RF_IB_RevA.qxd 9/24/03 Pour rétablir les étiquettes de touches actuelles d’un Remarque : appareil au réglages par défaut, maintenez enfoncée la touche d’appareil actuelle pendant trois secondes. Le rétablissement d’une étiquette de touche d’un appareil à son réglage par défaut à la mise en marche entraîne la sauvegarde automatique pour ce mode.
RCU_1010_RF_IB_RevA.qxd 9/24/03 Page de référence des touches apprises NOTE IMPORTANTE : Vous ne pouvez apprendre de commandes sous les touches de commande ACL LEARN, ACL MACRO, SETUP, BACKLIGHT ou les touches ACL d’appareil. Les écrans suivants peuvent être utilisés pour mémoriser les touches apprises dans un mode d’appareil. Cette page peut être utilisée pour documenter les touches apprises.
Les codes des listes de codes comprennent les fonctions de base de chaque appareil qu’ils commandent. Une fois le code programmé pour l’appareil choisi, vous pouvez personnaliser l’écran tactile de la RCU1010RF de manière à inclure certaines fonctions de la ou des télécommandes originales qui n’ont pas été intégrées dans le code préréglé.
Page 52
(voir la section Conseils d’apprentissage à la page 17). Pointez la partie supérieure de la télécommande originale en direction de la base de la RCU1010RF afin que le voyant DÉL IR de la télécommande originale soit aligné avec le détecteur d’apprentissage de la RCU1010RF, situé à la partie inférieure de la télécommande.
3. Appuyez plusieurs fois sur la touche SETUP jusqu’à ce que l’écran Delete IR Mode? apparaisse. 4. Appuyez sur la touche d’appareil désirée pour les commandes apprises que la RCU1010RF doit supprimer (TV, VCR, SAT, PVR/DVR, AUX, etc.). Seuls les appareils ayant des commandes apprises Remarque : apparaissent à...
Opérations de la touche SmartMacro La fonction SmartMacro de la RCU1010RF permet d’exécuter une séquence de commandes par une seule pression de touche. Une macro SmartMacro originale Vous pouvez sauvegarder un maximum de 20 commandes apprises à chacune des neuf touches LCD Macro disponibles.
RCU_1010_RF_IB_RevA.qxd 9/24/03 12. Programmez d’autres commandes dans l’ordre dans lequel vous désirez les sauvegarder dans la macro SmartMacro. Pour ajouter des commandes à la macro SmartMacro, répétez les étapes 9 à 11 ci-dessus, en utilisant les télécommandes originales pour programmer. Rappelez-vous que chaque fois que vous programmez une macro SmartMacro d’un appareil différent, vous devez mettre la télécommande universelle originale dans le mode de ce composant.
RCU_1010_RF_IB_RevA.qxd 9/24/03 Supprimer une macro SmartMacro (suite) 5. L’écran tactile ACL affiche l’écran Confirm To Delete?. Appuyez sur la touche OK à l’écran tactile ACL. Si vous avez entrepris de supprimer une macro Remarque : SmartMacro et que vous décidez de ne pas la supprimer, vous pouvez annuler la suppression en appuyant sur la touche ACL EXIT.
Minuterie d’événement Programmation d’une minuterie d’événement La minuterie d’événement permet de programmer la RCU1010RF pour allumer ou éteindre un appareil (téléviseur, magnétoscope, chaîne stéréo, etc.) à l’heure préprogrammée. Par exemple, vous pouvez programmer la chaîne stéréo pour qu’elle s’allume au son de la musique, le téléviseur pour qu’il s’éteigne à...
RCU_1010_RF_IB_RevA.qxd 9/24/03 Programmer une minuterie d’événement (suite) 5. L’écran Timer 1 Key? apparaît. Appuyez sur la touche à programmer pour qu’elle soit activée après un certain temps. Par exemple, pour programmer le magnétoscope pour enregistrer, appuyez sur la touche d’appareil VCR à la quatrième étape, puis sur la touche ACL RECORD.
Transfert de volume de téléviseur ou lecteur CD/AUDIO La fonction de transfert de volume de la RCU1010RF permet de choisir le mode d’appareil (TV ou AUDIO 1, 2, 3 ou 4) commande les touches VOL+, VOL- et MUTE du clavier de caoutchouc. Grâce à...
ACL OK à l’écran Exit Setup. Transfert Magnétoscope/DVD La RCU1010RF transfère les cinq touches de transport (REVERSE, PLAY, FORWARD, STOP et PAUSE) au mode VCR ou DVD, selon celui qui était utilisé le plus récemment. Le transfert aux touches de transport VCR ou DVD du clavier en caoutchouc n’est permis qu’en modes TV, VCR,...
Autres caractéristiques Fonction de bip d’enfoncement de touche La RCU1010RF émet un bip quand une touche est enfoncée pour confirmer l’enfoncement de la touche. Vous pouvez activer ou désactiver cette fonction. Le réglage par défaut est Activé. Pour activer et désactiver le bip de confirmation, procédez comme suit : 1.
RCU_1010_RF_IB_RevA.qxd 9/24/03 Durée d’affichage de l’écran tactile ACL (suite) 4. Appuyez sur la touche ACL OK. L’écran Set Time? apparaît dans l’afficheur ACL. 5. Appuyez plusieurs fois sur la touche SETUP ou sur la touche ACL à FLÈCHE VERS LE HAUT jusqu’à ce que l’écran Set LCD On Time? soit affiché.
RCU_1010_RF_IB_RevA.qxd 9/24/03 5. L’écran Set Format 12 Hr<>24Hr apparaît maintenant à l’écran ACL. Une flèche pleine indique le réglage actuel. Appuyez sur les touches LCD à flèche vers la GAUCHE ou à la DROITE pour choisir le format d’heure 12Hr ou 24Hr. Appuyez sur la touche ACL OK.
OK à l’écran Exit Setup. Rétablissement général Un rétablissement général rétablit tous les réglages par défaut de la RCU1010RF aux réglages d’usine originaux. Cette fonction supprime tous les codes programmés par l’utilisateur, les commandes apprises et les macros intelligentes SmartMacro, et rétablit toutes les étiquettes de touches.
Fonction Mise à l’arrêt général RCA La fonction de mise à l’arrêt général RCA est offerte dans tous les modes de fonctionnement normaux. Si la touche ON•OFF du clavier de caoutchouc est enfoncée deux fois de suite (dans les deux secondes), tous les appareils RCA s’éteignent.
Page 66
RCU_1010_RF_IB_RevA.qxd 9/24/03 10:32 AM Page 66 Glossaire (suite) TOUCHE MENU La touche ACL MENU affiche le menu principal. Si vous vous trouvez déjà dans le système de menus, appuyez sur la touche ACL OK ou MENU pour choisir un élément en surbrillance. Utilisez les touches NAVIGATION ACL (FLÈCHES HAUT, BAS, GAUCHE, et DROITE) pour parcourir les éléments du menu.
La touche ACL EXIT ne répond pas pendant les fonctions MACRO et LEARN. Impossible d’exécuter les fonctions d’apprentissage IR ou Macro intelligente. Le voyant DÉL de la télécommande RCU1010RF s’allume quand vous appuyez sur une touche, mais le voyant rouge à l’intérieur de l’émetteur ne s’allume pas.
Page 68
Dépannage PROBLÈME Votre appareil ne réagit pas, mais le voyant rouge à l’intérieur du cône émetteur éloigné s’allume quand une touche est enfoncée à la télécommande RCU1010RF. 10:32 AM Page 68 SOLUTION Assurez-vous que le cône émetteur éloigné se •...
Logos are registered trademarks of their respective companies. Les spécifications peuvent être modifiées sans avis. Le produit peut varier par rapport à l’illustration. Les logos sont des marques déposées de leurs compagnies respectives. Trademark(s) ® Registered Marque(s) ® déposées Marca(s) Registrada(s) www.rca.com RCU1010RF NA REVA...
