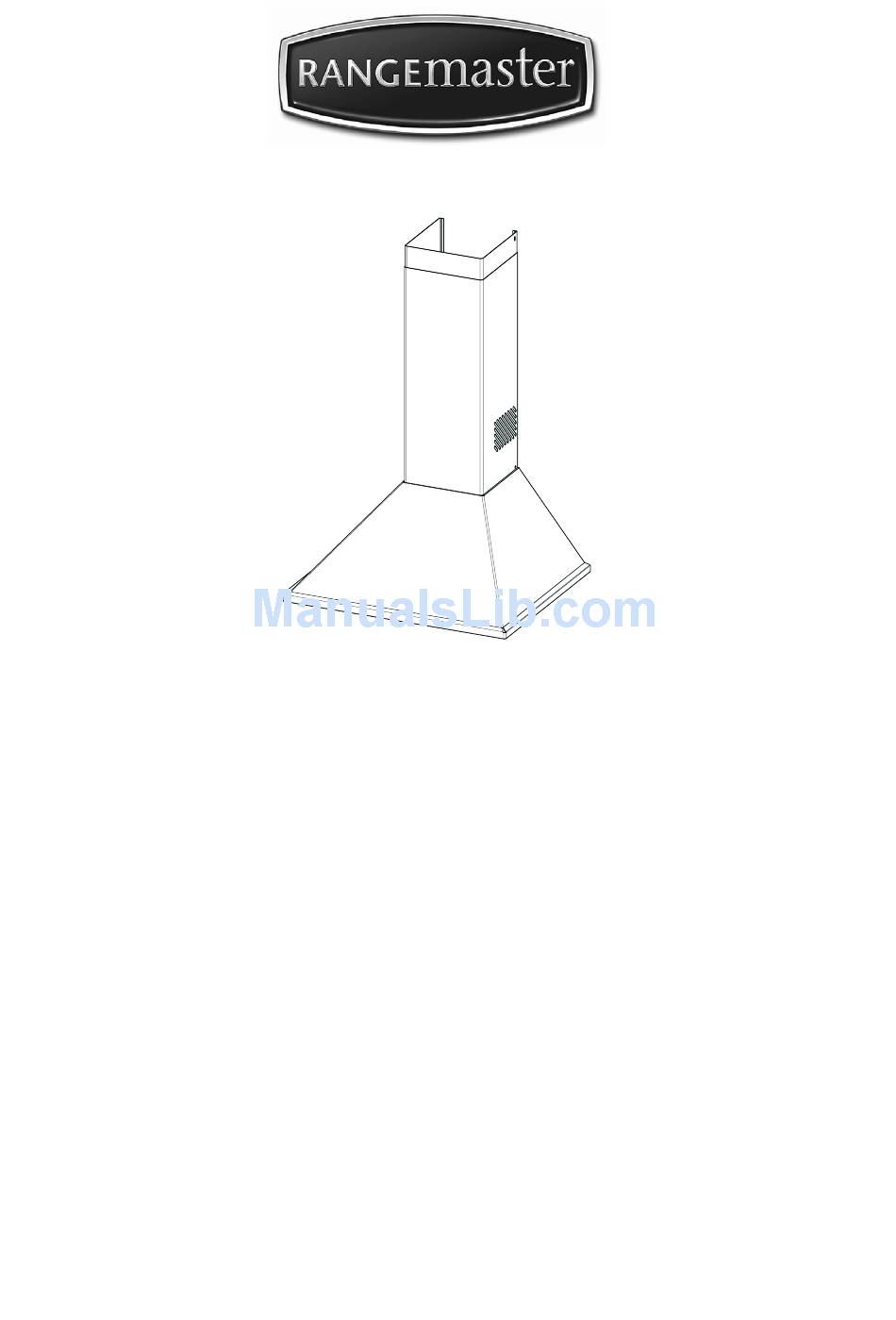

- Page 1 Libretto Istruzioni Instructions Manual Manuel d’Instructions Bedienungsanleitung Gebruiksaanwijzing www.rangemaster.co.uk...
-
Page 2: Table Of Contents
INDICE CONSIGLI E SUGGERIMENTI ...3 CARATTERISTICHE ...4 INSTALLAZIONE...5 USO ...8 MANUTENZIONE ...9 INDEX RECOMMENDATIONS AND SUGGESTIONS ...10 CHARACTERISTICS...11 INSTALLATION ...12 USE...15 MAINTENANCE...16 SOMMAIRE CONSEILS ET SUGGESTIONS ...17 CARACTERISTIQUES ...18 INSTALLATION ...19 UTILISATION...22 ENTRETIEN...23 INHALTSVERZEICHNIS EMPFEHLUNGEN UND HINWEISE...24 CHARAKTERISTIKEN...25 MONTAGE...26 BEDIENUNG...29 WARTUNG...30 INHOUDSOPGAVE ADVIEZEN EN SUGGESTIES ...31... -
Page 3: Consigli E Suggerimenti
CONSIGLI E SUGGERIMENTI Questo libretto di istruzioni per l'uso è previsto per più versioni dell' apparec- chio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio. INSTALLAZIONE • Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole dell’arte. -
Page 4: Caratteristiche
CARATTERISTICHE Componenti Rif. Q.tà Componenti di Prodotto Corpo Cappa completo di: Comandi, Luce, Filtri, Moto- Camino Telescopico formato da: Camino Superiore Camino Inferiore Griglia direzionata Destra Griglia direzionata Sinistra Flangia di Riduzione ø 150-120 mm Anello di Maggiorazione ø 120-125 mm Raccordouscita Aria Rif. -
Page 5: Installazione
INSTALLAZIONE Tracciare sulla Parete: • una linea Verticale fino al soffitto o al limite superiore, al centro della zona prevista per il montaggio della Cappa; • una linea Orizzontale a: 650 mm min. sopra il Piano di Cottura, per installazione senza Fon- dale;... - Page 6 Montaggio Corpo Cappa • Avvitare sulle Staffe 7.1, le 2 Viti 12d in dotazione. • Agganciare il Corpo Cappa alle Staffe 7.1, centrandolo sulla linea verticale. • Agire sulle Viti 12d, dal sotto della Cappa, per livellare il Cor- po Cappa. Connessioni USCITA ARIA VERSIONE ASPIRANTE Per installazione in Versione Aspirante collegare la Cappa alla...
- Page 7 CONNESSIONE ELETTRICA • Collegare la Cappa all’Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3 mm. • Rimuovere i Filtri antigrasso (vedi par. “Manutenzione”) e as- sicurarsi che il connettore del Cavo di alimentazione sia corret- tamente inserito nella presa dell’Aspiratore Montaggio Camino Camino superiore...
- Page 8 Luci Accende e spegne l’Impianto di Illuminazione. Motore Accende e spegne il motore Aspirazione. Velocità Determina la velocità di esercizio: 1. Velocità minima, adatta ad un ricambio d’aria continuo particolarmente silenzioso,in presenza di pochi vapori di cottura. 2. Velocità media, adatta alla maggior parte delle condizioni d’uso, dato l’ottimo rapporto tra portata d’aria trattata e livello sonoro.
-
Page 9: Manutenzione
MANUTENZIONE Filtri antigrasso PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI • Sono lavabili anche in lavastoviglie, e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso. • Togliere i Filtri uno alla volta, spingendoli verso la parte poste- riore del gruppo e tirando contemporaneamente verso il basso. -
Page 10: Recommendations And Suggestions
RECOMMENDATIONS AND SUGGESTIONS The Instructions for Use apply to several versions of this appliance. Accord- ingly, you may find descriptions of individual features that do not apply to your specific appliance. INSTALLATION • The manufacturer will not be held liable for any damages resulting from in- correct or improper installation. -
Page 11: Characteristics
CHARACTERISTICS Components Ref. Q.ty Product Components Hood Body, complete with: Controls, Light, Blower, Filters Telescopic Chimney comprising: Upper Section Lower Section Right Air Outlet Grill Left Air Outlet Grill Reducer Flange ø 150-120 mm Adapting ring ø 120-125 mm Air Outlet Connection Ref. -
Page 12: Installation
INSTALLATION Wall marking: • Draw a vertical line on the supporting wall up to the ceiling, or as high as practical, at the centre of the area in which the hood will be installed. • Draw a horizontal line at 650 mm above the hob for installation without the back panel, or at height H (height of the visible part of the panel) for installation with the back panel. - Page 13 Mounting the hood body • Screw the two screws 12d supplied onto the brackets 7.1. • Hook the hood body onto the bracket 7.1, centring it around the vertical line. • Use the adjusting screws 12d underneath the hood to level the hood body.
- Page 14 ELECTRICAL CONNECTION • Connect the hood to the mains through a two-pole switch hav- ing a contact gap of at least 3 mm. • Remove the grease filters (see paragraph Maintenance) being sure that the connector of the feeding cable is correctly inserted in the socket placed on the side of the fan.
- Page 15 Light Switches the lighting system on and off Motor Switches the extractor motor on and off Speed Sets the operating speed of the extractor: 1. Low speed, used for a continuous and silent air change in the presence of light cooking vapour. 2.
-
Page 16: Maintenance
MAINTENANCE Grease filters CLEANING METAL SELF- SUPPORTING GREASE FILTERS • The filters must be cleaned every 2 months of operation, or more frequently for particularly heavy usage, and can be washed in a dishwasher. • Remove the filters one at a time by pushing them towards the back of the group and pulling down at the same time. -
Page 17: Conseils Et Suggestions
CONSEILS ET SUGGESTIONS La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut conte- nir des descriptions d'accessoires ne figurant pas dans votre appareil. INSTALLATION • Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l’art. -
Page 18: Caracteristiques
CARACTERISTIQUES Composants Réf. Q.té Composants de Produit Corps Hotte équipé de: Commandes, Lumière, Groupe Ventilateur, Filtres Cheminée Télescopique formée par : Cheminée Supérieure Cheminée Inférieure Grille en Direction Droite Sortie Air Grille en Direction Gauche Sortie Air Flasque de Réduction ø 150-120 mm Anneau de raccord Ø... -
Page 19: Installation
INSTALLATION Tracer sur la paroi : • une ligne verticale allant jusqu’au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte. • une ligne horizontale à 650 mm min. au-dessus du plan de cuisson pour installation sans embases :à... - Page 20 Montage Corps Hotte • Visser sur les brides 7.1 les 2 vis 12d fournies. • Accrocher le corps hotte aux brides 7.1, en le centrant sur la ligne verticale. • Agir sur les vis 12d, par le dessous de la hotte pour en niveler le corps.
- Page 21 BRANCHEMENT ELECTRIQUE • Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d’au moins 3 mm. • Enlever les filtres à graisse (voir § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur.
-
Page 22: Utilisation
UTILISATION Lumières Allume et éteint l’éclairage. Moteur Allume et éteint le moteur aspiration Vitesses Détermine les vitesses d’exploitation ainsi subdivisées: 1.Vitesse minimale, pour un rechange d’air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson. 2.Vitesse moyenne pour la plupart des conditions d’utilisation, étant donné le rapport optimal entre débit d’air traité... -
Page 23: Entretien
ENTRETIEN Filtres anti-graisse NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS • Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d’emploi ou plus fréquemment en cas d’emploi par- ticulièrement intense. • Retirer les filtres l’un aprés l’autre, en les poussant vers la par- tie arrière du groupe et en tirant simultanément vers le bas. -
Page 24: Empfehlungen Und Hinweise
EMPFEHLUNGEN UND HINWEISE Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zu- treffen. MONTAGE • Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind. •... -
Page 25: Charakteristiken
CHARAKTERISTIKEN Komponenten Pos. St. Produktkomponenten Haubenkörper mit Schaltern, Beleuchtung, Gebläse- gruppe, Filtern Teleskopkamin bestehend aus: oberer Kaminteil unterer Kaminteil Luftleitgitter Luftaustritt rechts Luftleitgitter Luftaustritt links Reduzierflansch ø 150-120 mm Anschlussflansch ø 125 mm Luftaustritt-Anschlussstück Pos. St. Montagekomponenten Befestigungsbügel Haubenkörper 7.2.1 Befestigungsbügel oberer Kaminteil Dübel Schrauben 4,2 x 44,4... -
Page 26: Montage
MONTAGE Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel Nachstehende Linien an die Wand zeichnen: • eine vertikale Linie bis zur Decke oder oberen Begrenzung, und zwar in der Mitte des Be- reiches, in dem die Haube montiert werden soll; • eine horizontale Linie: mit einem minimalen Abstand von 650 mm zur Kochmulde bei Mon- tage ohne Rückwandpaneel;... - Page 27 Montage des Haubenkörpers • Bei den Bügeln 7.1 die 2 mitgelieferten Schrauben 12d ein- schrauben. • Den Haubenkörper bei den Haltebügeln 7.1 einhängen und auf die vertikale Linie ausrichten. • Mit Hilfe der Schrauben 12d vom Haubenunteren her den Haubenkörper ausrichten. Anschlüsse LUFTAUSTRITT BEI DER ABSAUGVERSION Für die Installation als Absaugversion die Haube mittels eines starren...
- Page 28 ELEKTROANSCHLUSS • Bei Anschluss der Haube an das Stromnetz muss ein zweipoli- ger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden. • Entfernen Sie die Fettfilter (s. Abschnitt „Wartung“) und versi- chern Sie sich, daß die Kabelverbindung in die Steckdose des Gebläses einwandfrei eingesteckt wird.
-
Page 29: Bedienung
BEDIENUNG Beleucht Schaltet die Beleuchtung ein und aus Motor Schaltet den Gebläsemotor ein und aus Geschw. Steuert folgende Geschwindigkeitsstufen: 1.geringste Gebläsestufe, diese Stufe ist für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung geeignet; 2.mittlere Gebläsestufe, eignet sichaufgrund des guten Verhältnisses zwi- schen Fördervolumen und Geräuschentwicklung für die meisten Anwen- dungssituationen;... -
Page 30: Wartung
WARTUNG Fettfilter SELBSTTRAGENDER METALLFETTFILTER REINIGUNG • Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Ein- satz auch häufiger gereinigt werden, was im Geschirrspüler möglich ist. • Die Filter nacheinander aushaken, indem sie auf die Rückseite der Gruppe geschoben und gleichzeitig nach unten gezogen werden. -
Page 31: Adviezen En Suggesties
ADVIEZEN EN SUGGESTIES Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toe- passing zijn op uw apparaat. INSTALLATIE • De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomt uit onjuiste of niet overeenkomstig de regels der kunst uitgevoerde installaties. -
Page 32: Eigenschappen
EIGENSCHAPPEN Onderdelen Ref. Productonderdelen Wasemkap compleet met: bedieningen, licht, ventilat- orgroep, filters Telescopische schouw bestaande uit: Bovenstuk Onderstuk Richtingsrooster rechts luchtuitlaat Richtingsrooster links luchtuitlaat Reductieflens ø 150-120 mm Flens ø 125 mm Verbindingsstuk luchtuitlaat Ref. Installatieonderdelen Bevestigingsbeugels wasemkap 7.2.1 Bevestigingsbeugels bovenstuk van de schouw Pluggen Schroeven 4,2 x 44,4 Schroeven 2,9 x 9,5... -
Page 33: Installatie
INSTALLATIE Boren van gaten in de wand en bevestiging van de beugels Trek de volgende lijnen op de wand: • een verticale lijn tot aan het plafond of tot aan de bovenlimiet, in het midden van de zone waar u de wasemkap wilt installeren; •... - Page 34 Montage van de Wasemkap • Schroef de 2 bijgeleverde schroeven 12d in de beugels 7.1. • Haak de wasemkap aan de beugels 7.1 en centreer hem op de verticale lijn. • Draai van onder de kap aan de schroeven 12d om de wasem- kap recht te hangen.
- Page 35 ELEKTRISCHE AANSLUITING • Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van tenminste 3 mm. • Verwijder de vetfilters (zie par. "Onderhoud") en verzeker u ervan dat de stekker van de voedingskabel goed in de contact- doos van de afzuigkap is gestoken.
-
Page 36: Gebruik
GEBRUIK Lichten Hiermee schakelt u de verlichting aan en uit Motor Hiermee schakelt u de afzuigmotor aan en uit Snelheid Instelling van de werkingssnelheid: 1.Minimumsnelheid, geschikt voor een continue en zeer stille luchtverver- sing,als er weinig kookdampen zijn. 2.Gemiddelde snelheid, geschikt voor de meeste gebruiksomstandigheden, gezien de uitstekende verhouding tussen de hoeveelheid behandelde lucht en het geluidsniveau. -
Page 37: Onderhoud
ONDERHOUD Vetfilters REINIGING VAN DE ZELFDRAGENDE METALEN VETFILTERS • De filters moeten eens in de 2 maanden of, bij bijzonder inten- sief gebruik, vaker gereinigd worden, en kunnen ook in de vaatwasmachine worden gewassen. • Verwijder de filters één voor één door ze naar de achterkant van de groep te duwen en ze tegelijkertijd omlaag te trekken. - Page 40 AGA RANGEMASTER GROUP PLC 436002356_ver8...
