(9) ETHERNET 1 až 4 (primární) – (Bílá) Tyto očíslované indikátory odpovídají číslovaným portům
na zadní straně routeru. Pokud bílý indikátor nepřerušovaně svítí, router je prostřednictvím
daného portu připojený k zařízení. Blikající bílý indikátor značí, že prostřednictvím portu probíhá
síťová činnost.
(10) ETHERNET 1 až 4 (sekundární) – (Bílá) Pokud bílý indikátor nesvítí, router je prostřednictvím
tohoto portu úspěšně připojený k zařízení rychlostí 10/100 Mb/s Nepřerušované světlo indikuje,
že je router úspěšně připojený k zařízení rychlostí 1000 Mb/s.
(11) Indikátor WPS – (Bílá/žlutá) Indikátor pomalu bliká až dvě minuty v průběhu Wi-Fi Protected
Setup. Bude svítit nepřerušovaně bíle pět sekund, aby tak indikoval úspěšné připojení. Indikátor
bliká žlutě, pokud proces Wi-Fi Protected Setup nebude úspěšný. Zkontrolujte, že klientské
zařízení podporuje Wi-Fi Protected Setup. Počkejte, dokud indikátor nezhasne, a pak to zkuste
znovu. Router nepodporuje více relací současně.

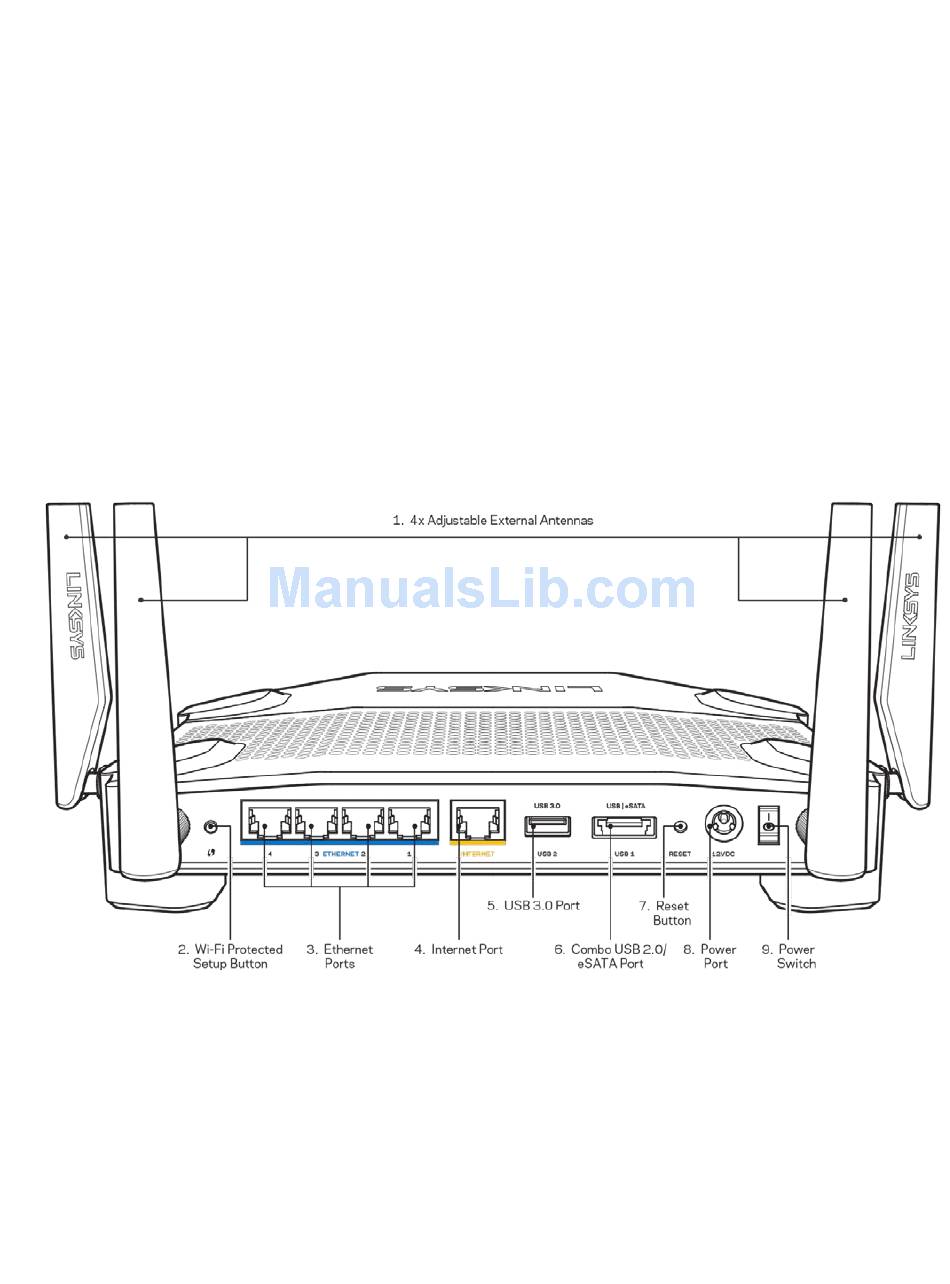

Zadní pohled
–
(1) Nastavitelné antény router se dodává se čtyřmi nastavitelnými externími anténami, které by
měly být k routeru připojeny ještě před zapnutím. Chcete-li připojit antény, točte konektorem
antény po směru hodinových ručiček v anténním portu na routeru.
Poznámka – nejlepšího výkonu dosáhnete, když postranní antény natočíte svisle, jak je
znázorněno na obrázku vlevo.
5
