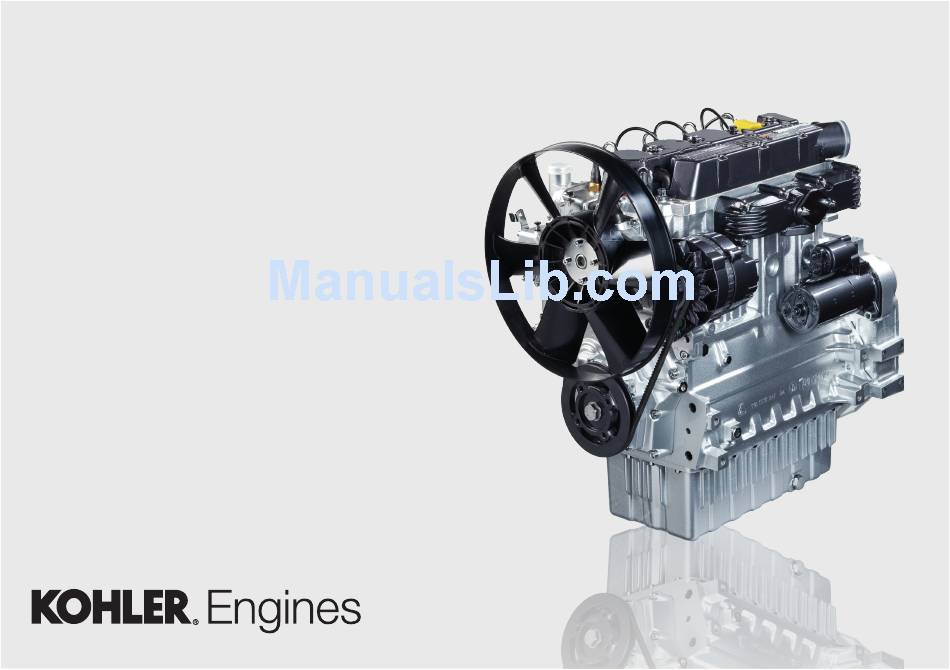

Page 1 USE-MAINTENANCE USO-MANUTENZIONE EMPLOI-ENTRETIEN BEDIENUNG-WARTUNG USO-MANUTENCION UTILIZAÇÃO-MANUNTENÇÃO 1603 - 2204 - 2204/T...
Page 2 REGISTRATION OF MODIFICATIONS TO THE DOCUMENT Any modifications to this document must be registered by the drafting body, by completing the following table. REGISTRAZIONE MODIFICHE AL DOCUMENTO Qualsiasi modifica di questo documento deve essere registrata dall’ente compilatore, con la compilazione della tabella. ENREGISTREMENT DES MODIFICATIONS AU DOCUMENT Toute modification à...
Page 3 • KOHLER co. reserves the right to make, at any time, changes in the engines for technical • KOHLER co. si riserva il diritto di apportare, in qualsiasi momento, eventuali modifiche or commercial reasons.
Page 4 Dokument enthaltenen Informationen Veränderungen, ohne dass dadurch die Verpflichtung einer vorherigen Ankündigung entsteht. • KOHLER co. se réserve le droit d’apporter, à tout moment, des changement sur les moteurs pour des raisons techniques ou commerciales. • KOHLER co. behält sich das Recht vor, aus technischen oder wirtschaftlichen Gründen jederzeit Veränderungen an den Motoren vorzunehmen.
Page 5 • A KOHLER Co. reserva-se o direito de realizar, a qualquer momento, eventuais alterações nos motores, por motivos de carácter técnico ou comercial. • Estos cambios no obligan a KOHLER Co. a intervenir en la producción comercializada hasta ese momento, ni a considerar la información aquí contenida inadecuada.
Page 6: Table Of Contents
INDEX - INDICE - TABLE DES MATIERES - INHALTS/VERZEICHNIS - INDICE - INDÍCE Regulations for lifting the engine - Norme per il sollevamento motore Consignes pour le soulèvement du moteur - Vorschriften für den Hub des Motors - Normas para levantar el motor - Normas para a elevação - Preface ......................12 do motor ......................52 - Premessa ......................13...
Page 7 INDEX - INDICE - TABLE DES MATIERES - INHALTS/VERZEICHNIS - INDICE - INDÍCE API / MIL Sequences - Sequenze API / MIL STARTING - AVVIAMENTO - DEMARRAGE - ANLASSEN Sequences API / MIL - API / MIL-Sequenzen ARRANQUE - AVIAMENTO ..............88-89 Secuencias API / MIL - Sequências API / MIL ..........69 Indicators description - Descrizione delle spie SAE Grade - Gradazioni SAE - Viscosité...
Page 8 INDEX - INDICE - TABLE DES MATIERES - INHALTS/VERZEICHNIS - INDICE - INDÍCE Air cleaner with oil bath cleaning. - Pulizia filtro aria a bagno d’olio Every 200/300 hours - Ogni 200/300 ore - Toutes les 200/300 heures Nettoyage filtre à air en bain d’huile. - Luftfilter-Reinigung mit Alle 200/300 Stunden - Cada 200/300 horas - Cada 200/300 horas Ölbadluftfilter.
Page 9 INDEX - INDICE - TABLE DES MATIERES - INHALTS/VERZEICHNIS - INDICE - INDÍCE Every 1.200 hours - Ogni 1.200 ore - Aux 1.200 heures Interior radiator cleaning - Pulizia interno radiatore Alle 1.200 Stunden - Cada 1.200 horas - Cada 1.200 horas Nettoyage intérieur du radiateur - Innenreinigung des Kühlers Limpieza del interior del radiador - Limpeza interna do radiador ....
Page 10 INDEX - INDICE - TABLE DES MATIERES - INHALTS/VERZEICHNIS - INDICE - INDÍCE Wärmeaustauscher (Kabinenheizung) - Esquema de la instalación general del intercambiador de calor (calentamiento en cabina) - Table of likely anomalies and their symptoms - Esquema instalação geral para permutador de calor - Tabelle probabili anomalie in funzione dei sintomi (aquecimento na cabina) ..............
Page 11 INDEX - INDICE - TABLE DES MATIERES - INHALTS/VERZEICHNIS - INDICE - INDÍCE Warranty Standards EPA ............... 160-161 Garanzia Norme EPA ................162-163 Garantie Normes de l’EPA ..............164-165 Garantie Standards EPA ................ 166-167 Garantia Normas EPA ................168-169 Normas de Garantia EPA ..............170-171 UM KDW 1603_2204_2204T_ cod.
Page 12: Preface
The information contained within this service manual is the sole property of Kohler. As such, no reproduction or replication in whole or part is allowed without the express written permission of Kohler. Information presented within this manual assumes the following the person or persons performing service work on Kohler series engines: 1 - is properly trained and equipped to safely and professionally perform the subject operation;...
Page 13: Premessa
Abbiamo cercato di fare il possibile per dare informazioni tecniche accurate e aggiornate all’interno di questo manuale. Lo sviluppo dei motori Kohler è tuttavia continuo, pertanto le informazioni contenute all’interno di questa pubblicazione sono soggette a variazioni senza obbligo di preavviso.
Page 14: Preface
Nous avons fait le possible pour donner dans ce manuel des informations techniques soignées et à jour. Le développement des moteurs Kohler est toutefois continu ; par conséquent les informations données par cette publication sont sujettes à des variations sans obligation de préavis.
Page 15: Einleitung
Es sind keine Reproductionen oder Nachbildungen in Teilen oder im Gesamten ohne schriftliche Erlaubnis der Firma Kohler gestattet. Die Informationen in diesem Werkstatthandbuch setzt voraus das die Person oder Personen, die die Arbeiten ausführen an der Motortypreihe Kohler: 1) gut geschult sind und die notwendigen Kenntnisse haben für diese Arbeiten.
Page 16: Premisa
Hemos procurado hacer lo posible por dar información técnica precisa y al dia en el interior de este manual. La evolución de los motores Kohler es sin embargo continua por lo tanto la información contenida en el interior de esta publicación está sujeta a variaciones sin obligación de previo aviso.
Page 17: Preâmbulo
Procuramos fazêr o possivel por dar informações técnicas com exatidão e actualizadas no presente manual. O desenvolvimento dos motores Kohler é todavia continuo, portanto as informações contidas nesta publicação estão sujeitas a variações sem obrigação de um pré-aviso. As informações aqui mencionadas são de exclusiva propriedade da Kohler.
Page 18: Um Kdw 1603_2204_2204T_ Cod. Ed0053031150 - 1° Ed_Rev
NOTE - NOTE - NOTES - BEMERKUNG - NOTAS - NOTA UM KDW 1603_2204_2204T_ cod. ED0053031150 - 1° ed_rev. 00...
Page 19: Manutencion Ordinaria/Extraordinaria. Manuntenação Normal/Especial
MAINTENANCE -MANUTENZIONE - ENTRETIEN - WARTUNG - MANUTENCION - MANUNTENAÇÃO ORDINARY / EXTRAORDINARY MAINTENANCE MANUTENZIONE ORDINARIA / STRAORDINARIA ENTRETIEN ORDINAIRE / EXTRAORDINAIRE ORDENTLICHE / AUSSERORDENTLICHE WARTUNG MANUTENCION ORDINARIA / EXTRAORDINARIA MANUNTENAÇÃO ORDINARIA / ESPECIAL - The preventive maintenance intervals reported herein apply to an engine operating in normal operating conditions, with fuel and oil conform to the technical characteristics indicated in this manual.
Page 20 MAINTENANCE -MANUTENZIONE - ENTRETIEN - WARTUNG - MANUTENCION - MANUNTENAÇÃO EXTRAORDINARY MAINTENANCE - MANUTENZIONE STRAORDINARIA - ENTRETIEN EXTRAORDINAIRE AUSSERORDENTLICHE WARTUNG - MANUTENCION EXTRAORDINARIA - MANUNTENAÇÃO ESPECIAL Engine oil replacement . Oil filter replacement. ONLY AFTER THE FIRST 50 WORKING HOURS. Sostituzione olio motore.
Page 21 MAINTENANCE -MANUTENZIONE - ENTRETIEN - WARTUNG - MANUTENCION - MANUNTENAÇÃO ORDINARY MAINTENANCE - MANUTENZIONE ORDINARIA - ENTRETIEN ORDINAIRE ORDENTLICHE WARTUNG - MANUTENCION ORDINARIA - MANUNTENAÇÃO ORDINARIA CHECK - CONTROLLO - CONTRÔLE - KONTROLLE - COMPROBACÌON - CONTRÔLE OPERATION DESCRIPTION - DESCRIZIONE OPERAZIONE Frequency X hours - Periodicità...
Page 22 MAINTENANCE -MANUTENZIONE - ENTRETIEN - WARTUNG - MANUTENCION - MANUNTENAÇÃO REPLACEMENT - SOSTITUZIONE - REMPLACEMENT - AUSWECHSELN - SUSTITUCIÓN - SUBSTITUIÇÃO OPERATION DESCRIPTION - DESCRIZIONE OPERAZIONE Frequency X hours - Periodicità X ore Frequence X heures - Wartungsperioden X stunden DESCRIPTION DE L’OPÉRATION - BESCHREIBUNG DES ARBEITSVORGANGS Periodo X horas - Frequencia X horas DESCRIPCIÓN DE LA OPERACIÓN - DESCRIÇÃO DA OPERAÇÃO...
Page 23 MAINTENANCE -MANUTENZIONE - ENTRETIEN - WARTUNG - MANUTENCION - MANUNTENAÇÃO OVERHAUL - REVISIONE - REVISION - ÜBERHOLUNG - REVISION - REVISÃO OPERATION DESCRIPTION - DESCRIZIONE OPERAZIONE Frequency X hours - Periodicità X ore Frequence X heures - Wartungsperioden X stunden DESCRIPTION DE L’OPÉRATION - BESCHREIBUNG DES ARBEITSVORGANGS Periodo X horas - Frequencia X horas DESCRIPCIÓN DE LA OPERACIÓN - DESCRIÇÃO DA OPERAÇÃO...
Page 24 NOTE - NOTE - NOTES - BEMERKUNG - NOTAS - NOTA UM KDW 1603_2204_2204T_ cod. ED0053031150 - 1° ed_rev. 00...
Page 25: Safety Regulations - Norme Di Sicurezza Normes De Sécurité - Sicherheitsvorschriften Normas De Seguridad - Normas De Segurança
SAFETY REGULATIONS - NORME DI SICUREZZA - NORMES DE SÉCURITÉ SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA SAFETY REGULATIONS NORME DI SICUREZZA NORMES DE SÉCURITÉ SICHERHEITSVORSCHRIFTEN NORMAS DE SEGURIDAD NORMAS DE SEGURANÇA UM KDW 1603_2204_2204T_ cod. ED0053031150 - 1° ed_rev. 00...
Page 26: Safety Instructions
SAFETY REGULATIONS - NORME DI SICUREZZA - NORMES DE SÉCURITÉ SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA GENERAL NOTES are made to the engine’s functional parameters or to the from the machine to prevent any danger resulting from fuel flow rate adjustments and speed of rotation, if seals its operation.
Page 27: Safety Regulations - Norme Di Sicurezza
SAFETY REGULATIONS - NORME DI SICUREZZA - NORMES DE SÉCURITÉ SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA be filled with oil. • Take care when removing the oil filter as it may be hot. • Since the oil must be emptied out while the engine is still •...
Page 28: Safety Regulations - Norme Di Sicurezza
SAFETY REGULATIONS - NORME DI SICUREZZA - NORMES DE SÉCURITÉ SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA WARNING WARNING WARNING WARNING Accidental Starts can cause severe Rotating Parts can cause severe Carbon Monoxide can cause severe Hot Parts can cause severe burns. injury or death.
Page 29: Safety Regulations - Norme Di Sicurezza
SAFETY REGULATIONS - NORME DI SICUREZZA - NORMES DE SÉCURITÉ SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA WARNING WARNING WARNING ATTENZIONE Fuel can cause fires and severe Explosive Gas can cause fires and High Pressure Fluids can puncture Electrical Shock can cause injury.
Page 30: Istruzioni Per La Sicurezza
SAFETY REGULATIONS - NORME DI SICUREZZA - NORMES DE SÉCURITÉ SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA NOTE GENERALI • Variazioni ai parametri funzionali del motore, alle siano state prese precauzioni specifiche adeguate e registrazioni di portata combustibile e di velocità di chiaramente indicate e certificate per la macchina.
Page 31: Safety Regulations - Norme Di Sicurezza
SAFETY REGULATIONS - NORME DI SICUREZZA - NORMES DE SÉCURITÉ SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA funzionamento in climi rigidi per facilitare l’avviamento è indumenti e occhiali protettivi. Nel caso sia prevista una consentito mescolare al gasolio del petrolio (o kerosene), elettroventola non avvicinarsi a motore caldo perché...
Page 32: Safety Regulations - Norme Di Sicurezza
SAFETY REGULATIONS - NORME DI SICUREZZA - NORMES DE SÉCURITÉ SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA AVVERTENZA AVVERTENZA AVVERTENZA AVVERTENZA L’avviamento accidentale del motore Le parti rotanti possono provocare monossido carbonio può componenti caldi possono può provocare gravi lesioni personali gravi lesioni personali.
Page 33: Safety Regulations - Norme Di Sicurezza
SAFETY REGULATIONS - NORME DI SICUREZZA - NORMES DE SÉCURITÉ SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA AVVERTENZA AVVERTENZA AVVERTENZA ATTENZIONE combustibile esplosivo può esplosivo può provocare I fluidi sotto alta pressione possono scosse elettriche possono provocare incendi e gravi ustioni. incendi e gravi ustioni.
Page 34: Instructions Pour La Sécurité
SAFETY REGULATIONS - NORME DI SICUREZZA - NORMES DE SÉCURITÉ SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA INFORMATIONS GÉNÉRALES opère sur la base des documents existants. • Le moteur ne peut fonctionner dans des locaux dans lesquels se trouvent des matériaux infiammables, •...
Page 35: Safety Regulations - Norme Di Sicurezza
SAFETY REGULATIONS - NORME DI SICUREZZA - NORMES DE SÉCURITÉ SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA et le laisser refroidir. Ne pas intervenir lorsque le moteur indiquées dans le livret d’emploi du moteur et/ou de la est polluant: il doit donc être éliminé en respectant est en marche.
Page 36: Safety Regulations - Norme Di Sicurezza
SAFETY REGULATIONS - NORME DI SICUREZZA - NORMES DE SÉCURITÉ SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT Un démarrage accidentel risque de Les pièces en rotation peuvent causer L’oxyde carbone peut Les pièces chaudes peuvent causer provoquer de graves blessures ou de graves blessures.
Page 37: Safety Regulations - Norme Di Sicurezza
SAFETY REGULATIONS - NORME DI SICUREZZA - NORMES DE SÉCURITÉ SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT ATTENTION Le carburant explosif peut causer des Les gaz explosifs peuvent causer Les liquides à haute pression peuvent décharge électrique peut...
Page 38: Sicherheitsvorschriften
SAFETY REGULATIONS - NORME DI SICUREZZA - NORMES DE SÉCURITÉ SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA ALLGEMEINE ANMERKUNGEN und vor allem für die auβerordentliche Wartung, die Raümen sarten. Beim Verbrennungprozesses im des nur von Personen vorgenommen werden darf, die motors entsteht Kohlenmonoxyd, ein geruchloses und speziel von LOMBARDINI eingewiesen sind und auf der hochgiftiges Gas.
Page 39: Safety Regulations - Norme Di Sicurezza
SAFETY REGULATIONS - NORME DI SICUREZZA - NORMES DE SÉCURITÉ SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA offenem Feuer verboten. an Rotationsstellen beimhalten, ist die bat terie hohe Temperatur haben kann (Verbrennungsgefahr). abzuklemmen, damit zufällige Kurzschlüsse und das •...
Page 40: Safety Regulations - Norme Di Sicurezza
SAFETY REGULATIONS - NORME DI SICUREZZA - NORMES DE SÉCURITÉ SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA WARNUNG WARNUNG WARNUNG WARNUNG Versehentliche Starts können Rotierende Teile können schwere Kohlenmonoxid kann zu starker Übel- Heiße Teile können schwere schwere Verletzungen oder Verletzungen verursachen.
Page 41: Safety Regulations - Norme Di Sicurezza
SAFETY REGULATIONS - NORME DI SICUREZZA - NORMES DE SÉCURITÉ SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA WARNUNG WARNUNG WARNUNG ACHTUNG Explosiver Kraftstoff kann Brände Explosives kann Brände Flüssigkeiten, die unter hohem Druck Elektrische Schläge können schwere Verbrennungen schwere Säureverätzungen herausspritzen, können in die Haut...
Page 42: Instrucciones De Seguridad
SAFETY REGULATIONS - NORME DI SICUREZZA - NORMES DE SÉCURITÉ SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA NOTAS GENERALES para las operaciones de mantenimiento ordinarias y, cerrados o escasamente ventilados: la combustión sobre todo, para las extraordinarias. En este último caso genera monóxido de carbono, un gas inodoro y altamente habrá...
Page 43: Safety Regulations - Norme Di Sicurezza
SAFETY REGULATIONS - NORME DI SICUREZZA - NORMES DE SÉCURITÉ SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA • Antes da la puesta en marcha, retirar los eventuales después de cada rellenado. El deposito no debe llenarse frío. Habrá que tener cuidado en el caso de que estén dispositivos que se hubiesen utilizado para el nunca hasta el borde, sino que hay que dejar libre una mezclados líquidos que contienen nitritos con otros...
Page 44: Safety Regulations - Norme Di Sicurezza
SAFETY REGULATIONS - NORME DI SICUREZZA - NORMES DE SÉCURITÉ SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA ADVERTENCIA ADVERTENCIA ADVERTENCIA ADVERTENCIA Los arranques accidentales pueden Las piezas rotatorias pueden causar El monóxido de carbono puede Las piezas calientes pueden causar provocar lesiones graves o la muerte.
Page 45: Safety Regulations - Norme Di Sicurezza
SAFETY REGULATIONS - NORME DI SICUREZZA - NORMES DE SÉCURITÉ SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA ADVERTENCIA ADVERTENCIA ADVERTENCIA PRECAUCIÓN La explosión del carburante puede El gas explosivo puede provocar Los líquidos a alta presión pueden Las descargas eléctricas pueden provocar incendios y quemaduras incendios y quemaduras graves por perforar la piel y provocar lesiones...
Page 46: Intrucções De Segurança
SAFETY REGULATIONS - NORME DI SICUREZZA - NORMES DE SÉCURITÉ SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA NOTAS GERAIS Lombardini e trabalhar de acordo com os manuais o escape do motor seja livre pode atingir a perda do existentes.
Page 47: Safety Regulations - Norme Di Sicurezza
SAFETY REGULATIONS - NORME DI SICUREZZA - NORMES DE SÉCURITÉ SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA retiradas previamente. No caso do funcionamentoem requisitos de respeito ao meio ambiente. climas extremos, para facilitaro arranque é permitido • A temperatura do filtro de óleo merece uma especial IMPORTANTE misturar petróleo (ou querosene) com o gasóleo.
Page 48: Safety Regulations - Norme Di Sicurezza
SAFETY REGULATIONS - NORME DI SICUREZZA - NORMES DE SÉCURITÉ SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA ADVERTÊNCIA ADVERTÊNCIA ADVERTÊNCIA ADVERTÊNCIA Arranques acidentais podem As Peças Rotativas podem causar O Monóxido de Carbono pode causar As Peças Quentes podem causar causar ferimentos graves ou morte.
Page 49: Normas De Seguridad - Normas De Segurança
SAFETY REGULATIONS - NORME DI SICUREZZA - NORMES DE SÉCURITÉ SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA ADVERTÊNCIA ADVERTÊNCIA ADVERTÊNCIA AVISO Combustível Explosivo pode Gás Explosivo pode causar Fluidos de Alta Pressão podem perfurar O Choque Eléctrico pode causar causar incêndios e queimaduras incêndios e queimaduras de ácido a pele e causar ferimentos graves ou...
Page 50: Legenda Dos Pictogramas Sobre A Segurança
SAFETY REGULATIONS - NORME DI SICUREZZA - NORMES DE SÉCURITÉ SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA - Explanation of the safety pictograms that can be found on the engine or in the Operation and Maintenance handbook - Legenda dei pittogrammi per la sicurezza presenti o sul motore o all’interno del libretto Uso e manutenzione - Légende des pictogrammes de sécurité...
Page 51: Safety Regulations - Norme Di Sicurezza
SAFETY REGULATIONS - NORME DI SICUREZZA - NORMES DE SÉCURITÉ SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA - Indications regarding the points on the engine where the safety pictograms are placed - Indicazioni dei punti sul motore dove sono applicati i pittogrammi per la sicurezza - Indications des points sur le moteur où...
Page 52: Do Motor
SAFETY REGULATIONS - NORME DI SICUREZZA - NORMES DE SÉCURITÉ SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA Regulations for lifting the engine - Norme per il sollevamento motore - Consignes pour le soulèvement du moteur Vorschriften für den Hub des Motors - Normas para levantar el motor - Normas para a elevação do motor - Before removing the engine from the vehicle on which it is installed, disconnect the power supply, detach the fuel and coolant supply, and all connections including the mechanical ones.
Page 53: Engine Type - Identificazione Motore
ENGINE TYPE - IDENTIFICAZIONE MOTORE - IDENTIFICATION MOTEUR IDENTIFIZIERUNGSDATEN - IDENTIFICACION DEL MOTOR - IDENTIFICAÇÃO DO MOTOR ENGINE TYPE IDENTIFICAZIONE MOTORE IDENTIFICATION MOTEUR IDENTIFIZIERUNGSDATEN IDENTIFICACION DEL MOTOR IDENTIFICAÇÃO DO MOTOR UM KDW 1603_2204_2204T_ cod. ED0053031150 - 1° ed_rev. 00...
Page 54: Engine Type - Identificazione Motore Identification Moteur - Identifizierungsdaten Identificacion Del Motor - Identificação Do Motor
ENGINE TYPE - IDENTIFICAZIONE MOTORE - IDENTIFICATION MOTEUR IDENTIFIZIERUNGSDATEN - IDENTIFICACION DEL MOTOR - IDENTIFICAÇÃO DO MOTOR Engine Model Number Tipo Motore Giri/1’ Type Moteur Tours/mn Motortype Eingestellte Drehzahl Tipo Motor R.p.m. Tipo do Motor Voltas 1’ Serial Number Specification Number Matricola Identificazione Motore Codice Cliente Matricule d’Identification Moteur...
Page 55 ENGINE TYPE - IDENTIFICAZIONE MOTORE - IDENTIFICATION MOTEUR IDENTIFIZIERUNGSDATEN - IDENTIFICACION DEL MOTOR - IDENTIFICAÇÃO DO MOTOR - Name plate for EPA rules applied on rocker-arm cap Compilation example - Esempio di compilazione - Exemple sur la compilation - Targhetta per Norme EPA applicata sul cappello bilancieri Beispiel - Ejemplo de rellenado - Exemplo de preenchimento - Plaquette d’identification pour Normes EPA appliquée sur la chape balanciers - Auf der Kipphebelabdeckung angebrachtes Schild für EPA-Richtlinien...
Page 56: Engine Type - Identificazione Motore
ENGINE TYPE - IDENTIFICAZIONE MOTORE - IDENTIFICATION MOTEUR IDENTIFIZIERUNGSDATEN - IDENTIFICACION DEL MOTOR - IDENTIFICAÇÃO DO MOTOR UM KDW 1603_2204_2204T_ cod. ED0053031150 - 1° ed_rev. 00...
Page 57: Engine Type - Identificazione Motore
ENGINE TYPE - IDENTIFICAZIONE MOTORE - IDENTIFICATION MOTEUR IDENTIFIZIERUNGSDATEN - IDENTIFICACION DEL MOTOR - IDENTIFICAÇÃO DO MOTOR Lifting point on the flywheel side Punto sollevamento lato volano Point de levage côté volant Lifting point on the fan side Punto sollevamento lato ventola Point de levage côté...
Page 58: Engine Type - Identificazione Motore
ENGINE TYPE - IDENTIFICAZIONE MOTORE - IDENTIFICATION MOTEUR IDENTIFIZIERUNGSDATEN - IDENTIFICACION DEL MOTOR - IDENTIFICAÇÃO DO MOTOR UM KDW 1603_2204_2204T_ cod. ED0053031150 - 1° ed_rev. 00...
Page 59: Identificacion Del Motor - Identificação Do Motor
ENGINE TYPE - IDENTIFICAZIONE MOTORE - IDENTIFICATION MOTEUR IDENTIFIZIERUNGSDATEN - IDENTIFICACION DEL MOTOR - IDENTIFICAÇÃO DO MOTOR Hubpunkt Schwungradseite Punto de levantamiento lado volante Ponto de elevação lado volante Hubpunkt Lüfterradseite Punto de levantamiento lado ventilador Ponto de elevação lado ventilador Öleinfüllöffnung Orificio de carga de aceite Furo de abastecimento do óleo...
Page 60: Characteristics - Caratteristiche - Caracteristiques Technische Daten - Caracteristicas - Caracteristicas
CHARACTERISTICS - CARATTERISTICHE - CARACTERISTIQUES TECHNISCHE DATEN - CARACTERISTICAS - CARACTERÍSTICAS SEE PAGE 64 - VEDI PAG. 64 - VOIR PAGE 64 SIEHE SEITE 64 - VER PÁG. 64 - VEJA PÁG. 64 UM KDW 1603_2204_2204T_ cod. ED0053031150 - 1° ed_rev. 00...
Page 61: Overall Dimension - Dimensioni D'ingombro Mesures D'encombrement - Einbaumaße Dimensione Exteriores - Dimenções Exteriores
OVERALL DIMENSION - DIMENSIONI D’INGOMBRO - MESURES D’ENCOMBREMENT EINBAUMAßE - DIMENSIONE EXTERIORES - DIMENÇÕES EXTERIORES KDW 1603 DIMENSION mm - DIMENSIONI mm - MESURES mm - EINBAUMAßE mm - DIMENSIONE mm - DIMENÇÕES (mm) 215.7 356.4 233 max 147.5 99.6 231.3...
Page 62 OVERALL DIMENSION - DIMENSIONI D’INGOMBRO - MESURES D’ENCOMBREMENT EINBAUMAßE - DIMENSIONE EXTERIORES - DIMENÇÕES EXTERIORES KDW 2204 TAPPO SCARICO ACQUA WATER DRAIN PLUG TAPPO SCARICO OLIO OIL DRAIN PLUG DIMENSION mm - DIMENSIONI mm - MESURES mm - EINBAUMAßE mm - DIMENSIONE mm - DIMENÇÕES (mm) 187.5 156.5 356.3...
Page 63: Dimensione Exteriores - Dimenções Exteriores
OVERALL DIMENSION - DIMENSIONI D’INGOMBRO - MESURES D’ENCOMBREMENT EINBAUMAßE - DIMENSIONE EXTERIORES - DIMENÇÕES EXTERIORES KDW 2204/T DIMENSION mm - DIMENSIONI mm - MESURES mm - EINBAUMAßE mm - DIMENSIONE mm - DIMENÇÕES (mm) 166.7 186.3 224.8 233.1 156.5 153.5 386.1 168.7 373.2...
Page 64: Oil Usage - Uso Dell'olio - Emploi De L'huile - Bedienung Schmieröle Utilisacion De Aceite - Utilização De Oleo
PRESCRIBED LUBRICANT - OLIO PRESCRITTO - HUILE INDIQUÈE VORGESCHRIEBENE SCHMIERÖLE - ACEITE RECOMENDADO - ÓLEO RECOMENDADO OIL USAGE USO DELL’OLIO EMPLOI DE L’HUILE BEDIENUNG SCHMIERÖLE UTILISACION DE ACEITE UTILIZAÇÃO DE OLEO The used engine oil can cause skin-cancer if kept frequently in contact for prolonged pe- É...
Page 65 PRESCRIBED LUBRICANT - OLIO PRESCRITTO - HUILE INDIQUÈE VORGESCHRIEBENE SCHMIERÖLE - ACEITE RECOMENDADO - ÓLEO RECOMENDADO régulièrement, il y aura augmentation des risques de grippage de piston, de calage des causerà un desgaste ràpido de la camisa del cilindro, de los cojinetes u otros componentes segments de piston et une usure accélérée de la chemise de cylindre, des roulements ou móviles.
Page 66: Prescribed Lubricant - Olio Prescritto - Huile Indiquèe Vorgesschriebene Schmieröle - Aceite Recomendado Óleo Recomendado
PRESCRIBED LUBRICANT - OLIO PRESCRITTO - HUILE INDIQUÈE VORGESCHRIEBENE SCHMIERÖLE - ACEITE RECOMENDADO - ÓLEO RECOMENDADO PRESCRIBED LUBRICANT specifications OLIO PRESCRITTO specifiche API CF - SH AGIP SINT 2000 HUILE INDIQUÈE spécification ACEA B3-B4 TURBODIESEL VORGESCHRIEBENE SCHMIERÖLE Spezifikation MIL - L-2104 C 5W40 ACEITE RECOMENDADO especificado...
Page 67: Chd Engines Oil Capacity - Capacità Olio Motori Chd Capacité Huile Moteurs Chd - Ölinhalt-Chd Motoren Capacidad Aceite Motores Chd - Capacidade De Oleo De Motores Chd
PRESCRIBED LUBRICANT - OLIO PRESCRITTO - HUILE INDIQUÈE VORGESCHRIEBENE SCHMIERÖLE - ACEITE RECOMENDADO - ÓLEO RECOMENDADO ENGINES OIL CAPACITY - CAPACITÁ OLIO MOTORI CAPACITÉ HUILE MOTEURS - ÖLINHALT MOTOREN CAPACIDAD ACEITE MOTORES - CAPACIDADE DE OLEO DE MOTORES Sheet STD oil sump. Coppa olio standard in lamiera.
Page 68: Acea Regulations/Sequences - Norme/Sequenze Acea Normes/ Sequences Acea - Vorschriften/ Sequenzen Acea Normas/Secuencias Acea - Normas/Sequências Acea
PRESCRIBED LUBRICANT - OLIO PRESCRITTO - HUILE INDIQUÈE VORGESCHRIEBENE SCHMIERÖLE - ACEITE RECOMENDADO - ÓLEO RECOMENDADO ACEA - European Automobile Manufacturers Association - Verband der Europäischen Automobilhersteller - Associazione dei Costruttori Europei Automobilistici - Asociación de Constructores Europeos de Automóviles - Association des Constructeurs d’automobiles européens - Associação dos Construtores Europeus Automobilísticos ACEA REGULATIONS / SEQUENCES - NORME / SEQUENZE ACEA - NORMES / SEQUENCES ACEA...
Page 69: Secuencias Api / Mil - Sequências Api / Mil
PRESCRIBED LUBRICANT - OLIO PRESCRITTO - HUILE INDIQUÈE VORGESCHRIEBENE SCHMIERÖLE - ACEITE RECOMENDADO - ÓLEO RECOMENDADO API / MIL SEQUENCES - SEQUENZE API / MIL - SEQUENCES API / MIL - API / MIL-SEQUENZEN - SECUENCIAS API / MIL - SEQUÊNCIAS API / MIL A.P.I ( American Petroleum Institute ) - Engine oil U.S.
Page 70: Reabastecimiento Combustivel
FUEL - COMBUSTIBILE - COMBUSTIBLE - KRAFSTOFF - COMBUSTIBLE - COMBUSTIVEL Refueling. Rifornimento combustibile Ravitaillement combustible. Kraftstoff einfüllen. Suministración combustible. Reabastecimiento combustivel problemi al motore. To avoid explosions or fire outbreaks, do not smoke or use naked flames during the operations. Fuel vapours are highly toxic.
Page 71 FUEL - COMBUSTIBILE - COMBUSTIBLE - KRAFSTOFF - COMBUSTIBLE - COMBUSTIVEL Den Kraftstoff vorschriftsmäßig entsorgen, weil er ein stark verschmutzender Stoff ist. Zum Nachfüllen von Kraftstoff sollte immer ein Trichter verwendet werden, damit kein Kraftstoff überläuft. Der Kraftstoff sollte auch gefiltert werden, damit kein Schmutz oder Staub in den Tank gelangt. Verwenden Sie Dieselkraftstoff für Kraftfahrzeuge.
Page 72: Prescribed Lubricant
FUEL - COMBUSTIBILE - COMBUSTIBLE - KRAFSTOFF - COMBUSTIBLE - COMBUSTIVEL FUEL RECOMMENDATIONS Purchase diesel fuel in small quantities and store in clean, approved containers. Clean fuel prevents the diesel fuel injectors and pumps from clogging. Do not overfill the fuel tank. Leave room for the fuel to expand.
Page 73 FUEL - COMBUSTIBILE - COMBUSTIBLE - KRAFSTOFF - COMBUSTIBLE - COMBUSTIVEL SPECIFICHE COMBUSTIBILE Acquistare il combustibile in piccole quantità e conservarlo in contenitori adeguati e puliti. La pulizia del combustibile previene l’ostruzione degli iniettori. Non riempire completamente il serbatoio combustibile. Lasciare spazio al combustibile per espandersi. Pulire immediatamente ogni fuoriuscita di combustibile durante il rifornimento. Non conservare mai il combustibile in contenitori galvanizzati;...
Page 74 FUEL - COMBUSTIBILE - COMBUSTIBLE - KRAFSTOFF - COMBUSTIBLE - COMBUSTIVEL SPÉCIFICATIONS DU CARBURANT Acheter le carburant en petites quantités et le conserver dans des conteneurs propres et adéquats. Le nettoyage du carburant empêche les injecteurs de se boucher. Ne pas remplir complètement le réservoir à...
Page 75 FUEL - COMBUSTIBILE - COMBUSTIBLE - KRAFSTOFF - COMBUSTIBLE - COMBUSTIVEL SPEZIFIKATIONEN FÜR DEN KRAFTSTOFF Der Kraftstoff sollte in kleinen Mengen gekauft und in geeigneten und sauberen Behältern gelagert werden. Die Verwendung von gereinigtem Kraftstoff beugt der Verstopfung der Einspritzdüsen vor. Der Kraftstofftank sollte nicht vollständig gefüllt werden. Die Ausdehnung des Kraftstoffs sollte ermöglicht werden. Bei Kraftstoffaustritten während dem Betanken sollten diese unverzüglich entfernt werden.
Page 76 FUEL - COMBUSTIBILE - COMBUSTIBLE - KRAFSTOFF - COMBUSTIBLE - COMBUSTIVEL ESPECIFICACIONES DEL COMBUSTIBLE Comprar el combustible en pequeñas cantidades y guardarlo en recipientes adecuados y limpios. La limpieza del combustible previene la obstrucción de los inyectores. No llenar completamente el depósito de combustible. Dejar espacio para que el combustible pueda expandirse. Limpiar inmediatamente los derrames de combustible durante el rellenado. No conservar jamás el combustible en recipientes galvanizados;...
Page 77 FUEL - COMBUSTIBILE - COMBUSTIBLE - KRAFSTOFF - COMBUSTIBLE - COMBUSTIVEL ESPECIFICAÇÕES DO COMBUSTÍVEL Adquira combustível em pequenas quantidades e guarde-o em recipientes adequados e limpos. A limpeza do combustível evita a obstrução dos injectores. Não encha completamente o depósito do combustível. Deixe espaço para que o combustível se expanda. Limpe imediatamente sempre que ocorrer uma saída de combustível durante o abastecimento. Nunca guarde o combustível em recipientes galvanizados;...
Page 78 FUEL - COMBUSTIBILE - COMBUSTIBLE - KRAFSTOFF - COMBUSTIBLE - COMBUSTIVEL - Do not fill the fuel tank completely , but just up to 1 cm (0.39 in) from the top of the tank, to provide space for fuel movement. Wipe any fuel spillage from engine before starting. - Non riempire completamente il serbatoio , ma tenersi a circa 1 cm dal livello massimo, onde permettere un certo movimento del carburante.
Page 79 FUEL - COMBUSTIBILE - COMBUSTIBLE - KRAFSTOFF - COMBUSTIBLE - COMBUSTIVEL Air bleeding. - Unscrew and remove the union bolt connected to the pipe of the exhaust injection pump. Disareazione. Deareation. - Svitare e rimuovere il bullone raccordo collegato al tubo proveniente dal rifiuto pompa iniezione. Entlüftung.
Page 80 FUEL - COMBUSTIBILE - COMBUSTIBLE - KRAFSTOFF - COMBUSTIBLE - COMBUSTIVEL - Always avoid operating the manual control of the fuel pump when the engine is running. - Evitare tassativamente di azionare il comando manuale della pompa di alimentazione con il motore in rotazione. - Il est impérativement interdit d’actionner la commande manuelle de la pompe d’alimentation avec le moteur tournant.
Page 81 USE - USO - EMPLOI - BEDIENUNG - UTILISACION - UTILIZAÇÃO EMPLOI BEDIENUNG UTILISACION UTILIZAÇÃO Topping up and checking the oil level must be done with the engine switched off and Für die Vorgänge zum Tanken und zur Ölstandkontrolle muss sich der Motor in cool, and with the engine in a horizontal position.
Page 82: Ravitaillement Huile Moteur. - Öl-Aufüllen Suministración Aceite Motor. - Reabastecimento Óleo Motor
USE - USO - EMPLOI - BEDIENUNG - UTILISACION - UTILIZAÇÃO Fill engine with oil. - Remove the oil filler cap and oil dipstick - Top up with oil, making sure not to exceed the maximum level (MAX) Rifornimento olio motore. For the amount and type of oil required, see p.
Page 83 USE - USO - EMPLOI - BEDIENUNG - UTILISACION - UTILIZAÇÃO For engines with oil bath air - Luftfilter Öl einfüllen. - Disassemble housing and remove the filter element. cleaner. - Rifornimento olio filtro aria. - Ravitaillement huile filtre à air. Per motori con filtro aria a - Rimuovere il coperchio ed estrarre la massa filtrante.
Page 84: Reabastecimento Liquido De Esfriamento
USE - USO - EMPLOI - BEDIENUNG - UTILISACION - UTILIZAÇÃO The fluid coolant circuit is pressurized. Inspections must only be made when the engine has cooled and even in this case, the radiator or expansion - Coolant refueling. chamber plug must be unscrewed with the utmost caution. - Rifornimento liquido di If an electric fan is installed, do not approach a hot engine since the fan itself could start up even when the engine is at a standstill.
Page 85 USE - USO - EMPLOI - BEDIENUNG - UTILISACION - UTILIZAÇÃO - The use of anti-freeze protection liquid AGIP ANTIFREEZE SPEZIAL is recommended mixed with water, preferably decalcified. The freezing point of the cooling mixture depends on the product concentration in water. It is therefore recommended to use a 50% diluted mixture which guarantees a certain degree of overall protection.
Page 86 USE - USO - EMPLOI - BEDIENUNG - UTILISACION - UTILIZAÇÃO - Remove cap and pour coolant into radiator. - Togliere il tappo e versare il liquido nel radiatore. - Enlever le bouchon et verser le liquide dans le radiateur. - Deckel öffnen und Kühlflüssigkeit einfüllen.
Page 87: Desaereación Del Cicuito De Refrigeración Desgaseificação Do Circuito De Arrefecimento
USE - USO - EMPLOI - BEDIENUNG - UTILISACION - UTILIZAÇÃO Air bleeding of cooling circuit - Disareazione del circuito di raffreddamento - Dèsaèration du circuit de refroidissement Entlüftung des Kühlkreislaufs - Desaereación del cicuito de refrigeración - Desgaseificação do circuito de arrefecimento - Start the engine without the radiator cap or the compensation tank cap and keep it running at idle speed, to let the cooling liquid flow and replace any air locks present in the circuit.
Page 88 USE - USO - EMPLOI - BEDIENUNG - UTILISACION - UTILIZAÇÃO STARTING AVVIAMENTO DEMARRAGE ANLASSEN ARRANQUE AVIAMENTO - Do not actuate starter for more than 20 seconds at a time. If engine does not start,wait 1 minute before repeating attempt. If engine does not start after two attempts, trace the cause according to Diagnosis Chart (see page 134-145).
Page 89 USE - USO - EMPLOI - BEDIENUNG - UTILISACION - UTILIZAÇÃO First position - Warning light on. - Start the engine after the spark plug preheater indicator has gone out. 1° Scatto - Accensione spie. Position - Eclairage des - Avviare il motore dopo lo spegnimento della spia preriscaldo candelette. témoins.
Page 90 USE - USO - EMPLOI - BEDIENUNG - UTILISACION - UTILIZAÇÃO INDICATORS DESCRIPTION - DESCRIZIONE DELLE SPIE - DESCRIPTION DES VOYANTS BESCHREIBUNG DER KONTROLLLAMPEN - DESCRIPCIÓN DE LOS TESTIGOS – DESCRIÇÃO DOS INDICADORES LUMINOSOS Engine protection indicator light - Spia protezione motore - Voyant de protection moteur - Kontrolllampe Motorschutzschalter - Testigo de la protección del motor - Indicador luminoso de protecção do motor (Green colour - Colore verde - Couleur vert - Farbe grün - Color verde - Cor verde) - Lights up when the engine is running and all the other indicator lights are off.
Page 91 USE - USO - EMPLOI - BEDIENUNG - UTILISACION - UTILIZAÇÃO se para. La parada del motor se realiza mediante una electroválvula que, en caso de las anomalías descritas arriba, interrumpe la alimentación del combustible. - Acende-se quando o motor está a funcionar e todos os demais indicadores estão apagados. Se tudo funcionar regularmente, este ficará aceso durante o funcionamento do motor.
Page 92 USE - USO - EMPLOI - BEDIENUNG - UTILISACION - UTILIZAÇÃO Oil pressure indicator - Spia pressione olio -Voyant pression de l’huile - Kontrolllampe Öldruck - Testigo presión aceite - Indicador luminoso de pressão do óleo (Colore rosso - Couleur rouge - Red colour - Farbe rot - Color rojo - Cor vernelha) - Turns on when oil pressure is low.
Page 93 USE - USO - EMPLOI - BEDIENUNG - UTILISACION - UTILIZAÇÃO (Red colour - Colore rosso - Couleur rouge - Farbe rot - Color rojo - Cor vernelha) This indicator light is on all our control panels, but its function depends on the application type. Questa spia è...
Page 94 USE - USO - EMPLOI - BEDIENUNG - UTILISACION - UTILIZAÇÃO - Diese Kontrolllampe leuchtet während des Vorglühens auf (die Vorglühzeit hängt von der Umgebungstemperatur ab. Sie ist in den kälteren Jahreszeiten länger und in den wärmeren Jahreszeit kürzer). - In den Schaltkästen ohne Drehzahlmesser blinkt die Kontrolllampe Glühkerzen, wenn die Versorgung der Kerzen ausfällt (Sicherung durchgebrannt oder Relais defekt). - In den Schaltkästen mit Drehzahlmesser leuchtet die Kontrolllampe Motorschutzschalter ùwährend des Vorglühens grün auf, wenn die Versorgung der Kerzen ausfällt (Sicherung durchgebrannt oder Relais defekt).
Page 95: Nach Dem Anlassen - Despues Del Arranque - Depois Do Aviamento
USE - USO - EMPLOI - BEDIENUNG - UTILISACION - UTILIZAÇÃO AFTER STARTING - At idle speed for a few minutes according to table. - Accelerator at idle speed. DOPO L’AVVIAMENTO (For minimum 5’ Turbo engines). - Acceleratore al minimo. APRES LE DEMARRAGE - Al minimo per qualche minuto come da tabella.
Page 96: Stopping - Arresto - Arret - Abstellen - Paro - Parada
USE - USO - EMPLOI - BEDIENUNG - UTILISACION - UTILIZAÇÃO STOPPING Key in stop position. ARRESTO ARRET Chiavetta in posizione di stop. ABSTELLEN PARO Clé en position de stop. PARADA Schlüssel in Stopstellung. Llave en posición de stop. Chavínha em posiçáo de stop. TURNING OFF TURBO-CHARGED ENGINES - Do not stop the engine when operating at full load or high speed.
Page 97: Wartung - Manutencion - Manuntenação
MAINTENANCE - MANUTENZIONE - ENTRETIEN - WARTUNG - MANUTENCION - MANUNTENAÇÃO MAINTENANCE MANUTENZIONE ENTRETIEN WARTUNG MANUTENCION MANUNTENAÇÃO Use only genuine repair parts. Failure to use genuine Lombardini parts could result in sub- Es sollten nur original Ersatzteile verwendet werden. Werden andere als Originalersatzteile standard performance and low longevity.
Page 98: Maintenance - Manutenzione - Entretien
MAINTENANCE - MANUTENZIONE - ENTRETIEN - WARTUNG - MANUTENCION - MANUNTENAÇÃO L’huile moteur épuisée peut être la cause de cancer de la peau si laissée fréquemment à contact pour des périodes prolongées. Si le contact avec l’huile est inévitable, se laver les mains à l’eau et savon avec soin dès que possible.
Page 99 MAINTENANCE - MANUTENZIONE - ENTRETIEN - WARTUNG - MANUTENCION - MANUNTENAÇÃO - Il rifornimento e il controllo livello olio deve essere effettuato con il motore in posizione orizzontale. - Controllo livello olio motore. - C o n t r ô l e n i v e a u h u i l e - Le ravitaillement et le contrôle du niveau d’huile doit être fait avec le moteur sur une surface plane.
Page 100 MAINTENANCE - MANUTENZIONE - ENTRETIEN - WARTUNG - MANUTENCION - MANUNTENAÇÃO - Quando viene usata aria compressa è importante utilizzare - Mai pulire l’elemento filtrante utilizzando solventi a basso punto di infiammabilità. Potrebbe occhiali protettivi. verificarsi un’esplosione. - Lors de l’utilisation de l’air comprimé, il est important de - Ne nettoyez jamais l’élément filtrant avec des solvants facilement inflammable.
Page 101 MAINTENANCE - MANUTENZIONE - ENTRETIEN - WARTUNG - MANUTENCION - MANUNTENAÇÃO - Make sure that the filter is mounted in the correct way otherwise dust and other impurities could ilfiltrate into the intake ducts. - Accertarsi che il filtro sia montato in modo corretto per evitare che polvere ed altro possono entrare nei condotti aspirazione. - Vérifier que le filtre est monté...
Page 102 MAINTENANCE - MANUTENZIONE - ENTRETIEN - WARTUNG - MANUTENCION - MANUNTENAÇÃO - The cartridge can be cleaned by blowing compressed air breadthways outside and inside the cartridge, at a pressure not greater than 5 atmospheres, or in necessity case by knocking the front of the cartridge several times against a flat surface.
Page 103 MAINTENANCE - MANUTENZIONE - ENTRETIEN - WARTUNG - MANUTENCION - MANUNTENAÇÃO To clean the internal safety cartridge, follow the instructions for the cleaning external cartridge. Cleaning the internal safety cartridge. Pulizia della cartuccia di Per la pulizia della cartuccia di sicurezza interna attenersi alle modalità di pulizia di quella esterna. sicurezza interna.
Page 104 MAINTENANCE - MANUTENZIONE - ENTRETIEN - WARTUNG - MANUTENCION - MANUNTENAÇÃO For engines with dry air filter and clogging indicator. - Clean or replace filtering element as per above specifications if the indicator shows a clogged state. - Quando l’indicatore segnala l’intasamento della massa filtrante, procedere alla pulizia o alla sostituzione Per motori con filtro aria a secco e indicatore di intasamento.
Page 105 MAINTENANCE - MANUTENZIONE - ENTRETIEN - WARTUNG - MANUTENCION - MANUNTENAÇÃO UM KDW 1603_2204_2204T_ cod. ED0053031150 - 1° ed_rev. 00...
Page 106: Refrigeración - Contrôle Nivel Liquido Esfriamento
MAINTENANCE - MANUTENZIONE - ENTRETIEN - WARTUNG - MANUTENCION - MANUNTENAÇÃO - The fluid coolant circuit is pressurized. Inspections must only be made when the engine has cooled and even in this case, the radiator - Coolant level check. - Controllo livello liquido di or expansion chamber plug must be unscrewed with the utmost caution.
Page 107: Control De Los Tubos Combustibles - Controlo Dos Tubos Dos Combustíveis
MAINTENANCE - MANUTENZIONE - ENTRETIEN - WARTUNG - MANUTENCION - MANUNTENAÇÃO - If the engine has no separate compensating tank, pour in fluid until - Check fuel pipes. - Check Radiator exchange - Make sure there are no fuel reaching the maximum level mark. leaks in the fuel pipes.
Page 108: Comprobar Tubo De Admisión. - Contròle Tubo De Aspiração
MAINTENANCE - MANUTENZIONE - ENTRETIEN - WARTUNG - MANUTENCION - MANUNTENAÇÃO CHD ENGINES WITH STANDARD OIL SUMP - Check the clamps for age and - Check intake hose. MOTORI CHD CON COPPA OLIO STANDARD h 200 torque. - Controllo tubo aspirazione. MOTEURS CHD AVEC CARTER D’HUILE STANDARD - Verificare l’invecchiamento ed - Contròle tuyau d’admission.
Page 109 MAINTENANCE - MANUTENZIONE - ENTRETIEN - WARTUNG - MANUTENCION - MANUNTENAÇÃO - If you are using oil of a quality lower than the prescribed one then you will have to replace it every 125 hours for the standard sump and every 150 hours for the enhanced sump. - Se si utilizza olio di qualità...
Page 110 MAINTENANCE - MANUTENZIONE - ENTRETIEN - WARTUNG - MANUTENCION - MANUNTENAÇÃO - Reassemble oil drain cap,replace the copper gasket and tighten to 50 Nm.v - Remove oil filter cap. - Svitare il tappo rifornimento olio. - Riavvitare il tappo scarico olio, sostituire la guarnizione in rame e serrarla a 50 Nm. - Dévisser le bouchon de rem- plissage d’huile.
Page 111: Remplacement Filtre À Huile - Ölfilter-Wechsel Sostitución Filtro Aceite - Substituição Filtro Óleo
MAINTENANCE - MANUTENZIONE - ENTRETIEN - WARTUNG - MANUTENCION - MANUNTENAÇÃO - In case of low use: every year. - Remove the oil filter by using the proper wrench. Oil filter replacement. - In caso di scarso utilizzo: ogni Sostituzione filtro olio. anno.
Page 112: Alternador - Contrôle Tensão Cincha Alternador
MAINTENANCE - MANUTENZIONE - ENTRETIEN - WARTUNG - MANUTENCION - MANUNTENAÇÃO - Remove and replace fuel filter. - Rimuovere e sostituire il filtro combustibile. - Démonter et jeter le filtre à gas-oil. - Entfernen und ersetzen Sie den Kraftstoffilter. - Quitar y botar el filtro combustible. - Tirar e deitar fora o filtro combustível.
Page 113 MAINTENANCE - MANUTENZIONE - ENTRETIEN - WARTUNG - MANUTENCION - MANUNTENAÇÃO - If you use the belt tension gauge type DENSO BTG-2, the correct value of tension to be read in the point indicated in the picture must be from 20 to 25 kg. - Usando il tensiometro tipo DENSO BTG-2 , il valore corretto di tensione da leggere nel punto indicato in figura deve risultare da 20 a 25 kg.
Page 114: Refrigeración - Contrôle Manguitos Circuito De Esfriamento
MAINTENANCE - MANUTENZIONE - ENTRETIEN - WARTUNG - MANUTENCION - MANUNTENAÇÃO - Check that belt sag is lower - If you use the belt tension gauge type DENSO BTG-2, the correct value of tension to be read in the point than 1 cm.
Page 115 MAINTENANCE - MANUTENZIONE - ENTRETIEN - WARTUNG - MANUTENCION - MANUNTENAÇÃO - Close radiator outlet. - Loosen sleeve fixing bands. - Richiudere lo scarico del radiatore. - Allentare le fascette fissaggio manicotti. - Reboucher le tuyau d’ecoulement du radiateur. - Desserrer les collier fixation manchons. - Ablaßschraube wieder einsetzen .
Page 116: Sostitución Correa Alternador - Substituição Cincha Alternador
MAINTENANCE - MANUTENZIONE - ENTRETIEN - WARTUNG - MANUTENCION - MANUNTENAÇÃO - If the engine has no separate compensating tank, pour in fluid until - If coolant does not cover tubes fill until they are covered by-a ~ 5 mm fluid - See page 79 for the bleeding reaching the maximum level mark.
Page 117 MAINTENANCE - MANUTENZIONE - ENTRETIEN - WARTUNG - MANUTENCION - MANUNTENAÇÃO - Put the belt through the fan blades at the point where the shroud opening is located. - Montare la cinghia attraverso le pale della ventola in corrispondenza dell’apertura sul convogliatore. - Monter la courroie entre les pales du ventilateur en face de l’ouverture sur le convoyeur.
Page 118 MAINTENANCE - MANUTENZIONE - ENTRETIEN - WARTUNG - MANUTENCION - MANUNTENAÇÃO - Coolant replacement. - In case of low use: every two years. - Sostituzione liquido di raf- freddamento. - In caso di scarso utilizzo: due anni. - Remplacement liquide réfri- gérant.
Page 119 MAINTENANCE - MANUTENZIONE - ENTRETIEN - WARTUNG - MANUTENCION - MANUNTENAÇÃO - Close radiator outlet. Drain coolant from radiator. - Richiudere lo scarico del ra- diatore. Scaricare il liquido di raffreddamento dal radiatore. - Reboucher le tuyau d’ecoule- ment du radiateur. Déverser le liquide réfrigérant du radiateur.
Page 120 MAINTENANCE - MANUTENZIONE - ENTRETIEN - WARTUNG - MANUTENCION - MANUNTENAÇÃO - Remove cap and pour coolant into radiator. 50 % - Togliere il tappo e versare il Prescribed coolant. AGIP ANTIFREEZE liquido nel radiatore. Refrigerante prescritto. SPEZIAL - Enlever le bouchon et verser le Réfrigérant recommandé.
Page 121 MAINTENANCE - MANUTENZIONE - ENTRETIEN - WARTUNG - MANUTENCION - MANUNTENAÇÃO - Loosen the fixing clamps and disconnect the rubber hose that is to - Rubber intake hose (air filter – intake manifold) be replaced. - Sostituzione tubo in gomma (filtro aria collettore d’aspira- - Allentare le fascette di fissaggio e scalzare il tubo in gomma da zione).
Page 122 MAINTENANCE - MANUTENZIONE - ENTRETIEN - WARTUNG - MANUTENCION - MANUNTENAÇÃO Maintained by the sun Officine authorized Kohler. Manutenzione a cura delle sole Officine autorizzate Kohler. Géré par Kohler dim. Officine agréé. Verwaltet von der Sonne Officine autorisierten Kohler. Mantenido por el sol Officine autorizado Kohler.
Page 123 MAINTENANCE - MANUTENZIONE - ENTRETIEN - WARTUNG - MANUTENCION - MANUNTENAÇÃO Interior radiator cleaning- Setting and injectors clea- Remplacement fuel pipes. Pulizia interno radiatore. ning. Sostituzione tubi carburante. Nettoyage intérieur du ra- Taratura e pulizia iniettori. Remplacement tuyaux combustible. diateur. Tarage et nettoyage injecteur.
Page 124: Wartung - Manutencion - Manuntenação
MAINTENANCE - MANUTENZIONE - ENTRETIEN - WARTUNG - MANUTENCION - MANUNTENAÇÃO Total overhaul. Revisione generale. Revision générale. Generalüberholung. Revision general. Revisão general. Total overhaul as above plus: Cylinder grinding/boring operations and piston replacement - Grinding/boring operations or replacement of valve seats, guides, valves, crankshaft, main bearing and connecting rod bearing, if necessary - Turbo charger overhaul - Hydraulic tappet replacement.
Page 125 STORAGE - Storage. - STOCCAGGIO - Conservazione. - STOCKAGE - Conservation. - KONSERVIERUNG - Erhaltung. - ALMACENAJE - Almacemaje. - ARMAZENAGEM - Armazenagem. STORAGE - Storage. IMMAGAZZINAGGIO - Conservazione. STOCKAGE - Conservation. KONSERVIERUNG - Erhaltung. ALMACENAJE - Almacemaje. ARMAZENAGEM - Armazenagem. - When the engines are not for more than 6 months, they have to be protected performing the operations described in the following pages.
Page 126: Engine Storage
STORAGE - Storage. - STOCCAGGIO - Conservazione. - STOCKAGE - Conservation. - KONSERVIERUNG - Erhaltung. - ALMACENAJE - Almacemaje. - ARMAZENAGEM - Armazenagem. ENGINE STORAGE PREPARING THE ENGINE FOR OPERATION AFTER PROTECTIVE TREATMENT If the engine is not to be used for extensive periods, check the storage area condi- tions and the type of packaging and make sure that these are suitable for correct After the storage period and before starting up the engine and preparing it for opera- storage.
Page 127 STORAGE - Storage. - STOCCAGGIO - Conservazione. - STOCKAGE - Conservation. - KONSERVIERUNG - Erhaltung. - ALMACENAJE - Almacemaje. - ARMAZENAGEM - Armazenagem. STOCCAGGIO MOTORE MESSA IN SERVIZIO MOTORE DOPO IL TRATTAMENTO PROTETTIVO In caso di inattività del motore, verificare le condizioni dell’ambiente, il tipo di imbal- laggio e controllare che tali condizioni ne assicurino un corretto mantenimento.
Page 128 STORAGE - Storage. - STOCCAGGIO - Conservazione. - STOCKAGE - Conservation. - KONSERVIERUNG - Erhaltung. - ALMACENAJE - Almacemaje. - ARMAZENAGEM - Armazenagem. STOCKAGE DU MOTEUR En cas d’inactivité du moteur, vérifier les conditions de l’environnement, le type MISE EN SERVICE MOTEUR APRÈS LE TRAITEMENT DE PROTECTION d’emballage et contrôler que ces conditions en garantissent un maintien correct.
Page 129 STORAGE - Storage. - STOCCAGGIO - Conservazione. - STOCKAGE - Conservation. - KONSERVIERUNG - Erhaltung. - ALMACENAJE - Almacemaje. - ARMAZENAGEM - Armazenagem. LAGERUNG DES MOTORS Im Fall einer längeren Nichtbenutzung des Motors die Umgebungsbedingungen INBETRIEBNAHME DES MOTORS NACH DER SCHUTZBEHANDLUNG und das Verpackungsmaterial prüfen und sicherstellen, dass diese Bedingungen eine korrekte Aufbewahrung gewährleisten.
Page 130 STORAGE - Storage. - STOCCAGGIO - Conservazione. - STOCKAGE - Conservation. - KONSERVIERUNG - Erhaltung. - ALMACENAJE - Almacemaje. - ARMAZENAGEM - Armazenagem. ALMACENAJE DEL MOTOR En caso de inactividad del motor, comprobar las condiciones ambientales y el tipo PUESTA EN SERVICIO DEL MOTOR DESPUÉS DEL TRATAMIENTO DE PROTECCIÓN de embalaje.
Page 131 STORAGE - Storage. - STOCCAGGIO - Conservazione. - STOCKAGE - Conservation. - KONSERVIERUNG - Erhaltung. - ALMACENAJE - Almacemaje. - ARMAZENAGEM - Armazenagem. ARMAZENAGEM DO MOTOR No caso de inactividade do motor, verifique as condições do ambiente, o tipo PÔR A FUNCIONAR O MOTOR APÓS O TRATAMENTO PROTECTOR de embalagem e certifique-se de que estas condições asseguram uma correcta manutenção do próprio motor.
Page 132 TROUBLES - INCONVENIENTI - INCONVENIENTS BETRIEBSSTOERUNGEN - ANOMALIAS - INCONVENIENTES TABLE OF LIKELY ANOMALIES AND THEIR SYMPTOMS TABELLE PROBABILI ANOMALIE IN FUNZIONE DEI SINTOMI TABLEAU ANOMALIES PROBABLES EN FONCTION DES SYMPTÔMES TABELLE MIT MÖGLICHEN STÖRUNGEN AUFGRUND BESTIMMTER SYMPTOME TABLA DE POSIBLES ANOMALÍAS EN FUNCIÓN DE LOS SÍNTOMAS TABELA DAS PROVÁVEIS ANOMALIAS CONFORME OS SINTOMAS THE ENGINE MUST BE STOPPED IMMEDIATELY WHEN: QUANDO IL MOTORE DEVE ESSERE IMMEDIATAMENTE ARRESTATO...
Page 133 TROUBLES - INCONVENIENTI - INCONVENIENTS BETRIEBSSTOERUNGEN - ANOMALIAS - INCONVENIENTES TROUBLES - INCONVENIENTI PROBABLE CAUSE - CAUSA PROBABILE - CAUSE PROBABLE INCONVENIENTS - BETRIEBSSTOERUNGEN MÖGLICHE URSACHE - CAUSA PROBABLE - CAUSA PROVÁVEL ANOMALIAS - INCONVENIENTES - Failure to start . No fuel - Mancanza di combustibile - Manque de combustible - Kraftstoff fehlt - Falta de combustible - Falta de combustível - Non parte .
Page 134 TROUBLES - INCONVENIENTI - INCONVENIENTS BETRIEBSSTOERUNGEN - ANOMALIAS - INCONVENIENTES TROUBLES - INCONVENIENTI PROBABLE CAUSE - CAUSA PROBABILE - CAUSE PROBABLE INCONVENIENTS - BETRIEBSSTOERUNGEN MÖGLICHE URSACHE - CAUSA PROBABLE - CAUSA PROVÁVEL ANOMALIAS - INCONVENIENTES - Failure to start . Incorrect tuning of injection components (delivery balancing advance) - Messa a punto degli apparati di iniezione errata ( anticipo pareggiamento portate) - Mise au point des dispositifs d’injection erronée (avance nivellement débits) - Falsche Einstellung der Ein- - Non parte spritzvorrichtungen (Förderbeginn und Abgleich der Fördermengen) - Puesta a punto de los aparatos de inyección incorrecta (avance...
Page 135 TROUBLES - INCONVENIENTI - INCONVENIENTS BETRIEBSSTOERUNGEN - ANOMALIAS - INCONVENIENTES TROUBLES - INCONVENIENTI PROBABLE CAUSE - CAUSA PROBABILE - CAUSE PROBABLE INCONVENIENTS - BETRIEBSSTOERUNGEN MÖGLICHE URSACHE - CAUSA PROBABLE - CAUSA PROVÁVEL ANOMALIAS - INCONVENIENTES . Governor spring broken or unhooked - Molla regolatore sganciata o rotta - Ressort du regulateur decroché ou cassé - Reglerfeder au- - Start and stops - Parte e si ferma sgelöst oder defekt - Muelle regulador desenganchada o roto - Mola do regulador desenganchada ou quebrada...
Page 136 TROUBLES - INCONVENIENTI - INCONVENIENTS BETRIEBSSTOERUNGEN - ANOMALIAS - INCONVENIENTES TROUBLES - INCONVENIENTI PROBABLE CAUSE - CAUSA PROBABILE - CAUSE PROBABLE INCONVENIENTS - BETRIEBSSTOERUNGEN MÖGLICHE URSACHE - CAUSA PROBABLE - CAUSA PROVÁVEL ANOMALIAS - INCONVENIENTES - Unsteady speed . Low idle speed - Minimo basso - Ralanti trop bas - Leerlaufdrehzahl zu niedrig - Ralenti bajo - Minimo baixo - Regime incostante .
Page 137 TROUBLES - INCONVENIENTI - INCONVENIENTS BETRIEBSSTOERUNGEN - ANOMALIAS - INCONVENIENTES TROUBLES - INCONVENIENTI PROBABLE CAUSE - CAUSA PROBABILE - CAUSE PROBABLE INCONVENIENTS - BETRIEBSSTOERUNGEN MÖGLICHE URSACHE - CAUSA PROBABLE - CAUSA PROVÁVEL ANOMALIAS - INCONVENIENTES . Overloaded - Sovraccarico - Surchagé - Überlastet - Sobrecardago - Sobrecargado - Black smoke - Fumo nero .
Page 138 TROUBLES - INCONVENIENTI - INCONVENIENTS BETRIEBSSTOERUNGEN - ANOMALIAS - INCONVENIENTES TROUBLES - INCONVENIENTI PROBABLE CAUSE - CAUSA PROBABILE - CAUSE PROBABLE INCONVENIENTS - BETRIEBSSTOERUNGEN MÖGLICHE URSACHE - CAUSA PROBABLE - CAUSA PROVÁVEL ANOMALIAS - INCONVENIENTES - White smoke . Incorrect tuning of injection components (delivery balancing advance) - Messa a punto degli apparati di iniezione errata ( anticipo pareggiamento portate) - Mise au point des dispositifs d’injection erronée (avance nivellement débits) - Falsche Einstellung der Ein- - Fumo bianco spritzvorrichtungen (Förderbeginn und Abgleich der Fördermengen) - Puesta a punto de los aparatos de inyección incorrecta (avance...
Page 139: Interno
TROUBLES - INCONVENIENTI - INCONVENIENTS BETRIEBSSTOERUNGEN - ANOMALIAS - INCONVENIENTES TROUBLES - INCONVENIENTI PROBABLE CAUSE - CAUSA PROBABILE - CAUSE PROBABLE INCONVENIENTS - BETRIEBSSTOERUNGEN MÖGLICHE URSACHE - CAUSA PROBABLE - CAUSA PROVÁVEL ANOMALIAS - INCONVENIENTES . Coolant leaking from radiator, hoses, the crankcase or from the water pump - Perdita di refrigerante dal radiatore, dai manicotti odal - The engine overheats basamento o dalla pompa acqua - Fuite du liquide de refroidissement du radiateur, des manchons, du carter ou de la pompe à...
Page 140 TROUBLES - INCONVENIENTI - INCONVENIENTS BETRIEBSSTOERUNGEN - ANOMALIAS - INCONVENIENTES TROUBLES - INCONVENIENTI PROBABLE CAUSE - CAUSA PROBABILE - CAUSE PROBABLE INCONVENIENTS - BETRIEBSSTOERUNGEN MÖGLICHE URSACHE - CAUSA PROBABLE - CAUSA PROVÁVEL ANOMALIAS - INCONVENIENTES - The engine overheats . Faulty spray nozzles (Turbo engines only) - Spruzzatori difettosi (solo per motori Turbo) - Gicleurs défectueux (uniquement pour moteurs Turbo) - Spritzdüsen defekt (nur bei Turbomotoren) - Rociadores defectuosos (sólo para motores Turbo) - Vaporizadores defeituosos - Il motore si surriscalda (só...
Page 141 TROUBLES - INCONVENIENTI - INCONVENIENTS BETRIEBSSTOERUNGEN - ANOMALIAS - INCONVENIENTES TROUBLES - INCONVENIENTI PROBABLE CAUSE - CAUSA PROBABILE - CAUSE PROBABLE INCONVENIENTS - BETRIEBSSTOERUNGEN MÖGLICHE URSACHE - CAUSA PROBABLE - CAUSA PROVÁVEL ANOMALIAS - INCONVENIENTES - Inadequate performance . Faulty fuel feeding pump - Pompa alimentazione difettosa - Pompe d’alimentation défecteuse - Kraftstofförderpumpe defekt - Bomba alimentación defectuosa - Bomba alimentação defeitosa - Rendimento insufficente - Rendement insuffisant...
Page 142 TROUBLES - INCONVENIENTI - INCONVENIENTS BETRIEBSSTOERUNGEN - ANOMALIAS - INCONVENIENTES TROUBLES - INCONVENIENTI PROBABLE CAUSE - CAUSA PROBABILE - CAUSE PROBABLE INCONVENIENTS - BETRIEBSSTOERUNGEN MÖGLICHE URSACHE - CAUSA PROBABLE - CAUSA PROVÁVEL ANOMALIAS - INCONVENIENTES - Inadequate performance . Worn cylinder - Cilindro usurato - Cylindre usagé - Zylinder abgenutzt - Cilindros desgastados - Cilindro desgastado - Rendimento insufficente .
Page 143 TROUBLES - INCONVENIENTI - INCONVENIENTS BETRIEBSSTOERUNGEN - ANOMALIAS - INCONVENIENTES TROUBLES - INCONVENIENTI PROBABLE CAUSE - CAUSA PROBABILE - CAUSE PROBABLE INCONVENIENTS - BETRIEBSSTOERUNGEN MÖGLICHE URSACHE - CAUSA PROBABLE - CAUSA PROVÁVEL ANOMALIAS - INCONVENIENTES - High noise level . Damaged injector - Iniettore danneggiato - Injecteur abîmé -Einspritzdüse beschädigt - Inyector dañado - Injector danificado - Rumorosità...
Page 144 CIRCUITS - CIRCUITI - CIRCUITS - ANLAGEN - INSTALACIONES - CIRCUITOS CIRCUITS - CIRCUITI - CIRCUITS - ANLAGEN - INSTALACIONES - CIRCUITOS 1)* Electrical system. 5) General system diagram for heat exchanger (cab heating) Circuito elettrico. Schema impianto generale per scambiatore di calore (riscaldamento in cabina) Circuit electrique.
Page 145 CIRCUITS - CIRCUITI - CIRCUITS - ANLAGEN - INSTALACIONES - CIRCUITOS - Battery not supplied. Ground rubber mounted engines. - Batteria non fornita. Se il motore ha supporti in gomma collegare a massa. - La batterie n’est pas livrée. Si le moteur a des supports en caoutchouc, connecter à la masse. - Lieferung der Batterie nicht inbegriffen.
Page 146 CIRCUITS - CIRCUITI - CIRCUITS - ANLAGEN - INSTALACIONES - CIRCUITOS 1) Electrical system - Circuito elettrico - Circuit electrique - Elektrische anlage - Circuito electrico - Circuito eléctrico Alternator - Alternatore - Alternateur - Drehstromgenerator - Alternador - Alternador Starting motor - Motorino avviamento - Démarreur - Anlasser - Motor arranque - Motor avviamento Battery - Batteria - Batterie - Bateria - Batería - Bateria Glow plug - Candelette di preriscaldo - Bougie de préchauffage - Glühstiftkerzen - Bujia de precalientamento - Vela de prea-...
Page 147: Interno
CIRCUITS - CIRCUITI - CIRCUITS - ANLAGEN - INSTALACIONES - CIRCUITOS 2) Lubricating system - Circuito lubrificazione - Circuit de graissage - Schmierölkreislauf - Circuito de lubrificación - Circuito lubrifiação. Breather Hydraulic tappets Oil filter Rocker arm shafts Turbocharger (KDW 2204/T) Sfiato Punterie idrauliche Rifornimento olio...
Page 148 CIRCUITS - CIRCUITI - CIRCUITS - ANLAGEN - INSTALACIONES - CIRCUITOS 3) Cooling circuit - Circuito di raffreddamento - Circuit de refroidissement - Kühlwasserkreislauf - Circuito de refrigeración - Circuito de esfriamento. Temperature sensor for glow plugs preheating gear case Fluid temperature warning light thermostat.
Page 149 CIRCUITS - CIRCUITI - CIRCUITS - ANLAGEN - INSTALACIONES - CIRCUITOS 4) Fuel system - Circuito combustibile - Circuit de combustible - Kraftstoffanlage - Circuito combustibile - Circuito combustivel. Fuel tank Injector return line Injector Serbatoio Tubo rifiuto iniettore Iniettore Réservoir Tuyau rebut injecteur Injecteur...
Page 150 CIRCUITS - CIRCUITI - CIRCUITS - ANLAGEN - INSTALACIONES - CIRCUITOS 5) General system diagram for heat exchanger (cab heating) - Schema impianto generale per scambiatore di calore (riscaldamento in cabina) - Schéma installation générale pour échangeur de chaleur (chauffage en cabine) - Schaltplan der Hauptanlage für den Wärmeaustauscher (Kabinenheizung) - Esquema de la instalación general del intercambiador de calor (calentamiento en cabina) - Esquema instalação geral para permutador de calor (aquecimento na cabina) HEAT EXCHANGER (cab heating) - SCAMBIATORE DI CALORE (riscaldamento in cabina)
Page 151 CIRCUITS - CIRCUITI - CIRCUITS - ANLAGEN - INSTALACIONES - CIRCUITOS 6) Signaller assemby diagram - Schema di montaggio segnalatore di intasamento - Schéma de montage de l’indicateur de bourrage - Montageschema Verstopfungsanzeiger - Esquema para montar los indicadores de obturación - Esquema de montagem sinalizador de entupimento. - The pilot light must be fitted near the air filter.
Page 152 CIRCUITS - CIRCUITI - CIRCUITS - ANLAGEN - INSTALACIONES - CIRCUITOS 7) Vent connection diagram for turbo engines (not supplied by Lombardini) - Schema collegamento sfiato motori turbo (non di fornitura Lombardini) - Schéma de connexion échappement moteurs turbo (pas fournis par Lombardini) - Anschlussplan Entlüftung Turbomotoren (nicht von Lombardini geliefert) - Esquema conexión aireación motores turbo (no suministrado por Lombardini) - Esquema de ligação do respiradouro dos motores turbo (não fornecido pela Lombardini) - Pipe not supplied by Lombardini...
Page 153 NOTE - NOTE - NOTES - BEMERKUNG - NOTAS - NOTA UM KDW 1603_2204_2204T_ cod. ED0053031150 - 1° ed_rev. 00...
Page 154 • Failures caused by: (i) faulty repairs made by any party other than Kohler Co. or an authorized service facility designated by Kohler Co.; (ii) use of non-Kohler replacement service parts;...
Page 155 • Anomalie dovute a: (i) riparazioni erronee eseguite da parti terze diverse da Kohler Co. o da un centro di assistenza autorizzato indicato da Kohler Co.; (ii) utilizzo di parti di ricambio non Kohler;...
Page 156 • Anomalies dues à : (i) erreurs de réparation effectuées par des tiers, autres que la société Kohler Co. ou un centre d’assistance autorisé indiqué par Kohler Co. ; (ii) emploi de pièces de rechange non d’origine (Kohler) ; ou bien (iii) un acte imputable à la volonté de Kohler Co. qui comprend, entre autres, vol, vandalisme, incendie, foudre, séisme, tempête, grêle, éruption volcanique, inondation ou tornade.
Page 157 Verarbeitungsmängeln ist. Dies gilt für die im Folgenden angeführte anwendbare Garantie, deren Laufzeit mit dem Kaufdatum beginnt, sofern der Motor entsprechend den Anweisungen und Handbüchern von Kohler Co. eingesetzt und gewartet wird. Sollte kein Stundenzähler als Originalkomponente vorgesehen sein, so werden die Betriebsstunden berechnet und dafür eine Betriebsdauer von 4 Stunden pro Tag an 5 Tagen pro Woche angenommen.
Page 158 • Anomalías debidas a: (i) reparaciones incorrectas realizadas por terceros ajenos a Kohler Co. o a un centro de asistencia autorizado indicado por Kohler Co.; (ii) uso de partes de recambio que no sean Kohler; o (iii) un acto que no se pueda atribuir a la voluntad de Kohler Co. que puede ser, aunque no solo éstos, robo, vandalismo, incendio, rayo, terremoto, tormenta, granizo, erupción volcánica, inundación o tornado.
Page 159 • Anomalias devidas a: (i) reparações incorretas efetuadas por terceiros, não pela empresa Kohler Co. ou por um centro autorizado por Kohler Co.; (ii) uso de peças sobressalentes não originais ou (iii) um ato não imputável à vontade de Kohler Co. que inclui, sem que sem a tal limitar-se, furto, vandalismo, incêndio, raios, terremoto, tempestade, granizo, erupção vulcânica, inundação ou tornado.
Page 160 Kohler Co. cannot deny warranty solely for the lack of receipts or for your failure to ensure the performance of all scheduled maintenance. (b) As the off-road engine owner, you should however be aware that Kohler Co. may deny you warranty coverage if your off-road engine or a part has failed due to abuse, neglect, improper maintenance or unapproved modifications.
Page 161 As the heavy-duty off-road engine owner, you should however be aware that Kohler may deny you warranty coverage if your heavy-duty off-road engine or a part has failed due to abuse, neglect, improper maintenance or unapproved modifications.
Page 162 MY2014-2016. Nelle applicazioni regolamentate dall’EPA in California (“lo Stato”) e USA, i nuovi motori off-road per servizio gravoso devono essere progettati, fabbricati e possedere dotazioni tali da osservare le rigorose norme EPA in materia di anti smog vigenti nello Stato e negli Stati Uniti. Kohler Co. è tenuta a garantire il sistema di controllo delle emissioni presente nel motore per i periodi elencati di seguito, nella misura in cui non abbiano avuto luogo cattivo uso, incuria o manutenzione scorretta del motore stesso.
Page 163 COPERTURA Kohler Co. riparerà o sostituirà le parti di ricambio del sistema di controllo delle emissioni, i componenti e le unità che risultino difettosi in relazione ai materiali e alla manodopera senza costi aggiuntivi, provvedendo anche alla diagnosi dell’impianto di scarico del motore, alla manodopera, e alle parti di ricambio. La scelta e la responsabilità della decisione di riparare o sostituire un sistema per il controllo delle emissioni difettoso saranno a esclusiva discrezione di Kohler Co.
Page 164 (b) Le propriétaire du moteur off-road doit tout de même garder à l’esprit que Kohler Co. a le droit de refuser la couverture sous garantie si le moteur off-road ou une de ses pièces de rechange a subi une panne suite à...
Page 165 Le propriétaire du moteur off-road pour service lourd doit tout de même garder à l’esprit que Kohler Co. a le droit de refuser la couverture sous garantie si le moteur off-road ou une de ses pièces de rechange a subi une panne suite à...
Page 166 GARANTIEERKLÄRUNG GEMÄSS EMISSIONSREGELSYSTEM FÜR KALIFORNIEN UND USA. GARANTIEBEDINGUNGEN UND -VERPFLICHTUNGEN Die kalifornische Behörde zum Schutz der Luft (California Air Resources Board - ARB), die US-Behörde zum Schutz der Umwelt (Environmental Protection Agency - EPA) und Kohler Co. möchten Ihnen hiermit die Garantie in Bezug auf das Emissionsregelsystem für den Motor MY2014-2016 darlegen. Bei den von der EPA in Kalifornien (“der Bundesstaat”) und in den USA geregelten Anwendungen müssen die neuen Hochleistungs-Offroad-Motoren nach den strengen, im Bundesstaat und in den Vereinigten Staaten gültigen EPA Antismog-Vorschriften...
Page 167 DECKUNG Kohler Co. repariert oder ersetzt ohne zusätzliche Kosten jene Teile, Komponenten und Einheiten des Emissionsregelsystems, die sich als defekt in Bezug auf das Material und auf die Verarbeitung erweisen, einschließlich Diagnose des Auspuffsystems des Motors, Arbeitskraft und Ersatzteile. Die Wahl und die Verantwortung für die Entscheidung, ob ein defektes Emissionsregelsystem repariert oder ausgetauscht wird, liegt alleine bei Kohler Co.
Page 168 (b) El propietario del motor off-road, debe tener presente de todas formas que Kohler Co. tiene el derecho de negar la cobertura bajo garantía si el motor off-road o una de sus partes de recambio han sufrido una avería tras un uso inadecuado, negligencia, mantenimiento incorrecto o modificaciones sin autorización.
Page 169 El propietario del motor off-road para servicio pesado de todas formas debe tener en cuenta que Kohler Co. tiene el derecho de negar la cobertura bajo garantía si el motor off-road para servicio pesado o una de sus partes de recambio han sufrido una avería tras un uso inadecuado, negligencia, mantenimiento incorrecto o modificaciones sin autorización.
Page 170 (b) O proprietário do motor de tipo todo-o-terreno (off-road) deve considerar que a empresa Kohler Co. tem o direito de recusar a cobertura da garantia se o motor de tipo todo-o-terreno (off-road) ou se uma peça sobressalente se avariar após uso indevido, negligência, manutenção incorreta ou modificações não autorizadas.
Page 171 O proprietário do motor de tipo todo-o-terreno (off-road) por serviço gravoso deve considerar que a empresa Kohler Co. tem o direito de recusar a cobertura da garantia se o motor de tipo todo-o-terreno (off-road) para serviço gravoso ou se uma peça sobressalente se avariar após uso indevido, negligência, manutenção incorreta ou modificações não autorizadas. O fabricante tem o direito de recusar a cobertura em garantia apenas pelos motivos acima indicados.
Page 172 NOTE - NOTE - NOTES - BEMERKUNG - NOTAS - NOTA UM KDW 1603_2204_2204T_ cod. ED0053031150 - 1° ed_rev. 00...
Page 173 NOTE - NOTE - NOTES - BEMERKUNG - NOTAS - NOTA UM KDW 1603_2204_2204T_ cod. ED0053031150 - 1° ed_rev. 00...
Page 174 NOTE - NOTE - NOTES - BEMERKUNG - NOTAS - NOTA UM KDW 1603_2204_2204T_ cod. ED0053031150 - 1° ed_rev. 00...
Page 175 NOTE - NOTE - NOTES - BEMERKUNG - NOTAS - NOTA UM KDW 1603_2204_2204T_ cod. ED0053031150 - 1° ed_rev. 00...
Page 176 Lombardini s.r.l. is a part of Kohler Group. E U R O P E U S A & CA N A DA F R A N C E Lombardini has manufacturing facilities Lombardini Srl Kohler Co. Lombardini France S.a.s. in Italy, Slovakia and India and sales Via Cav.

This manual is also suitable for:

Kdw 2204/t Kdw 2204

Kohler KDW 1603 Use And Maintenance Manual

Quick Links

Related Manuals for Kohler KDW 1603

Summary of Contents for Kohler KDW 1603

This manual is also suitable for:

Table of Contents
