5 Geräteelemente
[1-1] Einstellrad Drehmoment
[1-2] Bit-Depot
[1-3] LED-Lampe
[1-4] Gang-Schalter
[1-5] Symbol Bohren
[1-6] Symbol Schrauben
[1-7] Umschalter Schrauben/Bohren
[1-8] Schalter für Rechts-/Links-Lauf
[1-9] Ein-/Ausschalter
[1-10] Kapazitätsanzeige
[1-11] Gürtel-Clip
[1-12] Tasten zum Lösen des Akkupacks
[1-13] Isolierte Griffflächen (grau schattierter
Bereich)
[3-1] LED-Anzeige
[3-2] Kabelaufwicklung
[3B] Wandbefestigung Ladegerät
Die angegebenen Abbildungen befinden sich am An-
fang der Betriebsanleitung.
6 Inbetriebnahme
6.1 Kabelaufwicklung Ladegerät [3-2]
Vor Inbetriebnahme muss das Kabel vollstän-
dig von der Aussparung abgewickelt werden.
6.2 Akkupack wechseln [2]

Akkupack ist bei Lieferung sofort einsatzbereit
und kann jederzeit aufgeladen werden.

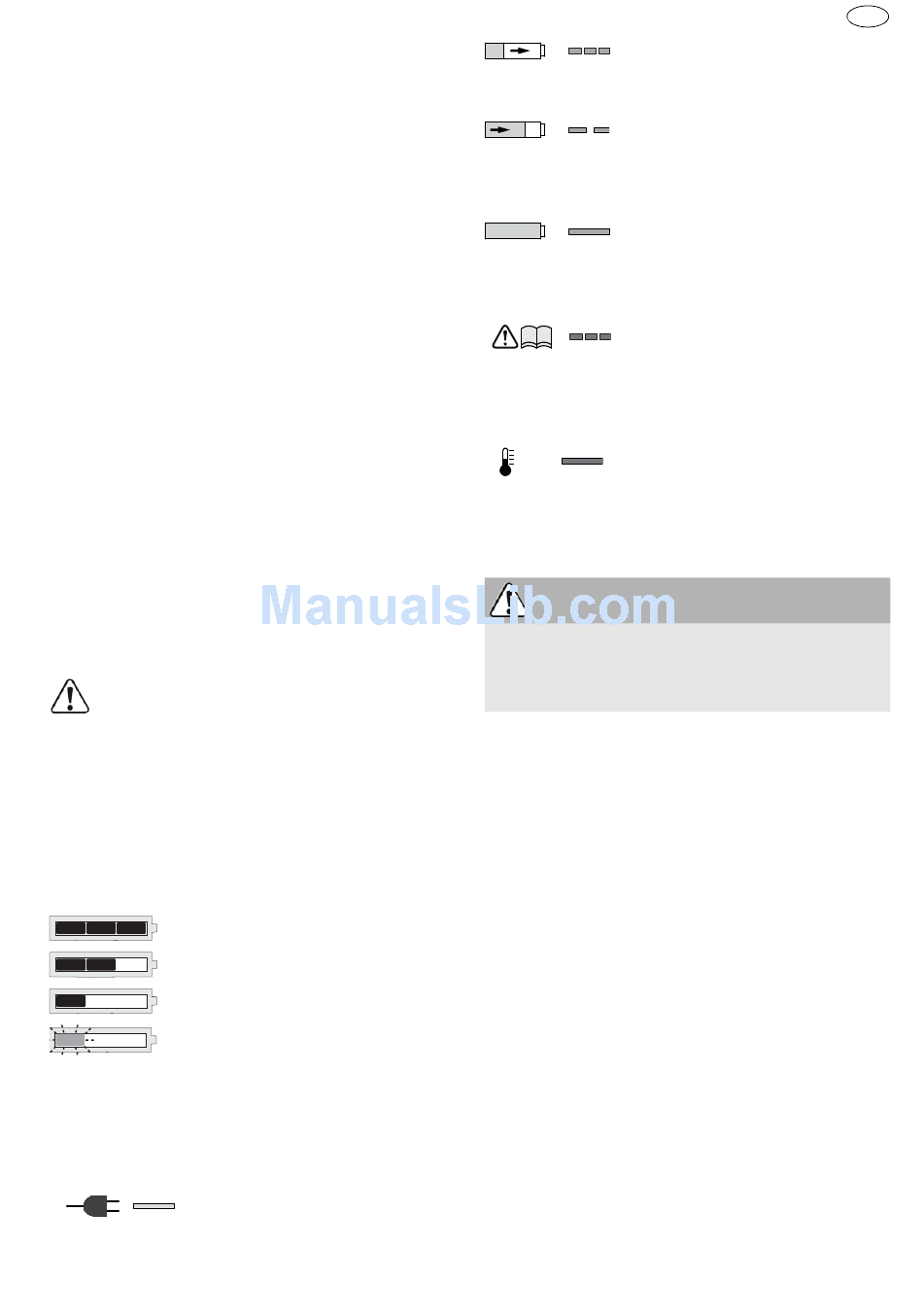

Die Kapazitätsanzeige [1-10] zeigt automatisch bei
Betätigung des Ein-/Ausschalters [1-9] den Ladezu-
stand des Akkupacks an:
(nicht mit NiCd- und NiMH-Akkupacks)
70 - 100 %
40 - 70 %
15 - 40 %
< 15 %
Empfehlung: Akkupack vor wei-
terer Verwendung laden.
6.3 Akkupack laden [3A]
Die LED [3-1] des Ladegeräts zeigt den jeweiligen
Betriebszustand des Ladegerätes an.
LED gelb - Dauerlicht
Ladegerät ist betriebsbereit.
LED grün - schnelles Blinken
Akkupack wird mit maximalem
Strom geladen.
LED grün - langsames Blinken
Akkupack wird mit reduziertem
Strom geladen, LiIon ist zu mind.
90 % geladen.
LED grün - Dauerlicht
Ladevorgang ist beendet oder
wird nicht neu gestartet, da aktu-
eller Ladezustand größer 90 %.
LED rot - Blinken
Allgemeine Fehleranzeige, z. B.
keine vollständige Kontaktie-
rung, Kurzschluss, Akkupack
defekt, usw.
LED rot - Dauerlicht
Akkutemperatur ist außerhalb
der zulässigen Grenzwerte.
7 Einstellungen
VORSICHT
Verletzungsgefahr

Einstellungen nur bei ausgeschaltetem Elektro-
werkzeug!
7.1 Drehrichtung ändern [1-8]
• Schalter nach links = Rechtslauf
• Schalter nach rechts = Linkslauf
7.2 Gang wechseln [1-4]
• Gang-Schalter nach vorne (Ziffer 1 sichtbar) =
1. Gang
• Gang-Schalter nach hinten (Ziffer 2 sichtbar) = 2.
Gang
7.3 Schrauben
Markierung am Umschalter [1-7] zeigt auf das
Schraubsymbol [1-6].
Drehmoment entsprechend Einstellung am Drehmo-
mentrad [1-1].
Stellung 1 = kleines Drehmoment
Stellung 25 = hohes Drehmoment
Signalton bei Erreichen des eingestellten Drehmo-
mentes, Maschine schaltet ab. Maschine läuft erst
wieder, wenn der Ein-/Ausschalter [1-9] losgelassen
und erneut gedrückt wird.
7.4 Bohren
Markierung am Umschalter [1-7] zeigt auf das Bohr-
