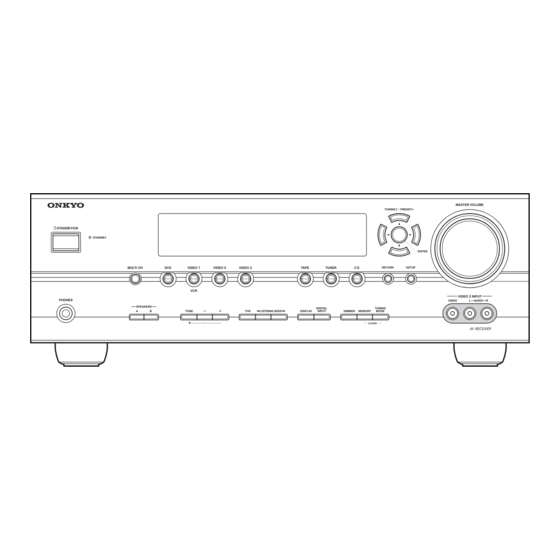

Page 1
COMPONENTS IDENTIFIED BY MARK ON THE SCHEMATIC DIAGRAM AND IN THE PARTS LIST ARE CRITICAL FOR RISK OF FIRE AND ELECTRIC SHOCK. REPLACE THESE COMPONENTS WITH ONKYO PARTS WHOSE PART NUMBERS APPEAR AS SHOWN IN THIS MANUAL. MAKE LEAKAGE-CURRENT OR RESISTANCE...
HT-R940 SERVICE PROCEDURE 1. Replacing the fuses This symbol located near the fuse indicates that the fuse used is slow operating type. For continued protection against fire hazard, replace with same type fuse. For fuse rating, refer to the marking adjacent to the symbol. Ce symbole indique que le fusible utilise est e lent.
Page 3
HT-R940 OPERATION CHECK-1 SPEAKER PROTECT-1 (DC VOLTAGE DETECTIION) [When] 1. Exchange power transistors (Q6050 - Q6056, Q6060 - Q6066). 2. Exchange amplifier PC board ass'y (NAAF-8779). [Procedure] <Note> No load. No input. 1. Press and hold down CD button, then press STANDBY/ON button while the unit is powered on. "...
Page 4
HT-R940 OPERATION CHECK-2 SPEAKER PROTECT -2 (CURRENT DETECTION) [When] 1. Exchange power transistors (Q6050 - Q6056, Q6060 - Q6066). 2. Exchange amplifier PC board ass'y (NAAF-8779). [Procedure] <Note> No input. Do not check two or more channels at the same time. Do not connect a dummy load to speaker terminal longer than 2 seconds.
HT-R940 OPERATION CHECK-4 DEBUG MODE-1 The operations of DSP and DIR etc are able to checked by the information displayed on FL in this debug mode. This information will help to analysing digital audio no sound trouble. To set in Debug mode 1.
Page 7
HT-R940 OPERATION CHECK-5 DEBUG MODE-2 Trouble Cause Analysis by Debug Mode This debug mode will help in analysing digital audio no sound trouble. Check information on FL display and the related devices or circuits. Digit No. on FL Symptom on Display Cause Check "E"...
Page 10
HT-R940 BLOCK DIAGRAMS-1 AUDIO SECTION TUNER UNIT XM DIGITAL TRANSCEIVER ANTENNA UNIT XMDT IC F2602E-01 AK4384 CD IN TAPE OUT TAPE IN VIDEO 3 IN VIDEO 2 IN VIDEO 1 OUT VIDEO 1 IN FRONT CENTER SUBWOOFER SURROUND SURROUND BACK DIGITAL IN OPTICAL 2ch ADC...
Page 11
HT-R940 R2S15211FP 8ch ELECTRONIC VOLUME / 11 INPUT SELECTOR / PHONES TONE CONTROL POWER AMPLIFIER TONE +29dB LEFT FRONT A SPEAKERS +29dB TONE RIGHT +29dB CENTER +29dB LEFT SURROUND SPEAKERS +29dB RIGHT +29dB LEFT SURROUND BACK SPEAKERS +29dB RIGHT LEFT FRONT B SPEAKERS SUBWOOFER RIGHT...
Page 12
HT-R940 BLOCK DIAGRAMS-1 AUDIO SECTION R2S15211FP 8ch ELECTRONIC VOLUME / 11 INPUT SELECTOR / PHONES TUNER UNIT XM DIGITAL TRANSCEIVER TONE CONTROL ANTENNA UNIT POWER AMPLIFIER XMDT IC F2602E-01 AK4384 TONE +29dB LEFT FRONT A SPEAKERS +29dB TONE RIGHT +29dB CENTER +29dB LEFT...
HT-R940 8781 <Note> Refer to following table about the parts displayed by mark " ". NC = No mount of parts. SD-Z : XY R770 R771 R772 R773 R780 R781 R782 R783 Location of connected terminal in schematic diagrams. None 4.7k None SD-Z = Schematic diagrams-Z.
Page 22
HT-R940 HT-R940 To NAVD-8811 To NAVD-8811 To NAETC-8781 SCHEMATIC DIAGRAMS-3 <Note> To TUNER UNIT (SD-4 : E1) (SD-5 : G1) (SD-2 : A4) Refer to following table about the parts displayed by mark " ". NC = No mount of parts. P101A P2004A P2005A...
Page 23
HT-R940 SCHEMATIC DIAGRAMS-4 VIDEO SECTION NAVD-8811 (1/2) VIDEO & SPEAKER TERMINAL PC BOARD <Note> NC = No mount of parts. SD-Z : XY Location of connected terminal in schematic diagrams. SD-Z = Schematic diagrams-Z. X = A to H, Y = 1 to 5. P4001 C4001 PRIN3...
Page 25
HT-R940 SCHEMATIC DIAGRAMS-4 To NADG-8808 To NADG-8808 (SD-3 : D1) (SD-3 : C1) VIDEO SECTION P2004B P2006B NAVD-8811 (1/2) VIDEO & SPEAKER TERMINAL PC BOARD <Note> NC = No mount of parts. GND_VD SD-Z : XY Location of connected terminal in schematic diagrams. SD-Z = Schematic diagrams-Z.
Page 26
HT-R940 <Note> SCHEMATIC DIAGRAMS-5 NC = No mount of parts. SD-Z : XY Location of connected terminal in schematic diagrams. SPEAKER TERMINAL SECTION SD-Z = Schematic diagrams-Z. X = A to H, Y = 1 to 5. NAVD-8811(2/2) MPP Type only C6602 VIDEO &...
Page 27
HT-R940 SCHEMATIC DIAGRAMS-6 <Note> XM DIGITAL TRANSCEIVER SECTION (MDC Type only) NC = No mount of parts. SD-Z : XY Location of connected terminal in schematic diagrams. SD-Z = Schematic diagrams-Z. X = A to H, Y = 1 to 5. NADG-8809 +12V R2031...
HT-R940 SCHEMATIC DIAGRAMS-7 DISPLAY SECTION Q7001 16-BT-128GNYK FL TUBE NOTE THE COMPONENTS IDENTIFIED BY MARK ARE CRITICAL FOR SAFETY REPLACE ONLY WITH PART NUMBER SPECIFIED. VOLTAGE (MEASURED WITH VOLTMETER) IS DC VOLTAGE.(NO INPUT SIGNAL). ALL PNP TRANSISTORS ARE EQUIVALENT TO 2SA1015-GR UNLESS OTHERWISE NOTED. ALL NPN TRANSISTORS ARE EQUIVALENT TO 2SC1815-GR UNLESS OTHERWISE NOTED.
HT-R940 SCHEMATIC DIAGRAMS-8 POWER SUPPLY SECTION NAPS-8787 NOTE THE COMPONENTS IDENTIFIED BY MARK ARE CRITICAL FOR SAFETY POWER SUPPLY PC BOARD REPLACE ONLY WITH PART NUMBER SPECIFIED. D933 VOLTAGE (MEASURED WITH VOLTMETER) IS DC VOLTAGE.(NO INPUT SIGNAL). 1SS133 +10.4V ALL PNP TRANSISTORS ARE EQUIVALENT TO 2SA1015-GR UNLESS OTHERWISE NOTED. D934 D935 MTZJ5.1B...
Page 32
HT-R940 SCHEMATIC DIAGRAMS-9 DIGITAL AUDIO WAVE FORM SECTION NOTE: 1. WF01 is short for Wave form 01 . WF09 2. See SD-3 (SCHEMATIC DIAGRAM-3) for details. Q401 R411 Q201 DAC_OUT- D707E001RFP250 WF06 WF10 DAC_OUT+ AUDIO_FL 74HCU04AF R401 Q401 R412 CX_SDIN1 Q131 WF02 WF03...
Page 39
TX-SR574 PRINTED CIRCUIT BOARD VIEWS-3 TRANS SEC. TERMINAL PC BOARD (NAPS-8780) Component side Soldering side THERMAL SENSOR PC BOARD (NAETC-8781) Component side...
Page 46
TX-SR574 PRINTED CIRCUIT BOARD VIEWS-6 SWITCH PC BOARD (NADIS-8786) Component side Soldering side...
Page 47
TX-SR574 PRINTED CIRCUIT BOARD VIEWS-7 POWER SUPPLY PC BOARD (NAPS-8787) Component side TRANS SEC. TERMINAL PC BOARD (NAETC-8788) Component side Soldering side HEADPHONE JACK PC BOARD (NAETC-8790) Component side...
TX-SR574 IC BLOCK DIAGRAMS AND TERMINAL DESCRIPTIONS-1 Q201 : D707E001RFP250 (32 bit Floating-Point Digital Signal Processor)-1/7 BLOCK DIAGRAM Program/Data JTAG EMU 192K Bytes McASP0 Data 16 Serializers Program/Data C67x+ CPU ROM Page1 256K Bytes Memory Data Controller Program/Data McASP1 ROM Page2 6 Serializers 256K Bytes Program...
Page 62
TX-SR574 IC BLOCK DIAGRAMS AND TERMINAL DESCRIPTIONS-2 Q201 : D707E001RFP250 (32 bit Floating-Point Digital Signal Processor)-2/7 SYSTEM DIAGRAM with PERIPHERALS CODEC, DIR, Audio Zone 1 McASP0 ADC, DAC, DSD, 192K SPI or I2C Network Bytes SPI1 Control (optional) C67x+ DSP Core I2C0 Audio Zone 2 McASP1...
TX-SR574 IC BLOCK DIAGRAMS AND TERMINAL DESCRIPTIONS-4 Q201 : D707E001RFP250 (32 bit Floating-Point Digital Signal Processor)-4/7 TERMINAL DESCRIPTION (1/4) SIGNAL NAME TYPE PULL GPIO DESCRIPTION External Memory Interface (EMIF) Address and Control EM_A[0] EM_A[1] EM_A[2] EM_A[3] EM_A[4] EM_A[5] EM_A[6] EMIF Address Bus EM_A[7] EM_A[8] EM_A[9]...
Page 65
TX-SR574 IC BLOCK DIAGRAMS AND TERMINAL DESCRIPTIONS-5 Q201 : D707E001RFP250 (32 bit Floating-Point Digital Signal Processor)-5/7 TERMINAL DESCRIPTION (2/4) SIGNAL NAME TYPE PULL GPIO DESCRIPTION External Memory Interface (EMIF) Data Bus EM_D[0] EM_D[1] EM_D[2] EM_D[3] EM_D[4] EM_D[5] EM_D[6] EM_D[7] EMIF Data Bus [Lower16Bits] EM_D[8] EM_D[9] EM_D[10]...
Page 66
TX-SR574 IC BLOCK DIAGRAMS AND TERMINAL DESCRIPTIONS-6 Q201 : D707E001RFP250 (32 bit Floating-Point Digital Signal Processor)-6/7 TERMINAL DESCRIPTION (3/4) SIGNAL NAME TYPE PULL GPIO DESCRIPTION McASP0, McASP1, McASP2, and SPI1 Serial Ports McASP0 and McASP1 Receive Master Clock AHCLKR0/AHCLKR1 McASP0 Receive Bit Clock ACLKR0 McASP0 Receive Frame Sync (L/R Clock) AFSR0...
Page 67
TX-SR574 IC BLOCK DIAGRAMS AND TERMINAL DESCRIPTIONS-7 Q201 : D707E001RFP250 (32 bit Floating-Point Digital Signal Processor)-7/7 TERMINAL DESCRIPTION (4/4) SIGNAL NAME TYPE PULL GPIO DESCRIPTION Clocks OSCIN 1.2-V Oscillator Input OSCOUT 1.2-V Oscillator Output OSCV Oscillator 1.2-V V tap point (for filter only) OSCV Oscillator V tap point (for filter only)
Page 68
TX-SR574 IC BLOCK DIAGRAMS AND TERMINAL DESCRIPTIONS-8 Q281 : IC42S16100 (16-Mbit Synchronous Dynamic RAM)-1/2 BLOCK DIAGRAM COMMAND DECODER MEMORY CELL & ARRAY ADDRESS 2048 CLOCK BUFFER GENERATOR MODE BANK 0 REGISTER DATA IN SENSE AMP I/O GATE BUFFER I/O 0-15 COLUMN DECODER REFRESH SELF...
Page 69
TX-SR574 IC BLOCK DIAGRAMS AND TERMINAL DESCRIPTIONS-9 Q281 : IC42S16100 (16-Mbit Synchronous Dynamic RAM)-2/2 TERMINAL DESCRIPTION Pin No. Pin name Function (In Detail) 20 to 24 A0-A10 A0 to A10 are address inputs. A0-A10 are used as row address inputs during active command input 27 to 32 and A0-A7 as column address inputs during read or write command input.
Page 74
TX-SR574 IC BLOCK DIAGRAMS AND TERMINAL DESCRIPTIONS-14 Q301 : CS42518 (8-ch Codec with S/PDIF Receiver)-3/4 TERMINAL DESCRIPTION(2/3) Pin Name Pin Description AD0/CS Address Bit 0 (I2C)/Control Port Chip Select (SPI) (INput) - AD0 is a chip address pin in I2C mode; CS is the chip select signal in SPI mode.
Page 75
TX-SR574 IC BLOCK DIAGRAMS AND TERMINAL DESCRIPTIONS-15 Q301 : CS42518 (8-ch Codec with S/PDIF Receiver)-4/4 TERMINAL DESCRIPTION(3/3) Pin Name Pin Description CL_SDOUT CODEC Serial Data Output (Output) - Output for two's complement serial audio data the internal and external ADCs. ADCIN1 External ADC Serial Input (Input) - The CS42518 provides for up two external stereo analog to digital ADCIN2...
Page 76
TX-SR574 IC BLOCK DIAGRAM AND TERMINAL DESCRIPTIONS-16 Q4001 : ADV7183 (Advanced Video Decoder with 10-Bit ADC and Component Input Support)-1/3 BLOCK DIAGRAM P15-P0 PIXEL O/P POR T ADV7183 RESAMPLING LUMA SHAPING PEAKING DELAY HPF/LPF HORIZONTAL BLOCK NOTCH LPF SCALING HFF/QCLK REFOUT FIFO CONTROL BLOCK...
Page 77
TX-SR574 IC BLOCK DIAGRAM AND TERMINAL DESCRIPTIONS-17 Q4001 : ADV7183 (Advanced Video Decoder with 10-Bit ADC and Component Input Support)-2/3 TERMINAL DESCRIPTION (1/2) Mnemonic Input/Output Function VS/VACTIVE VS or Vertical Sync. A dual-function pin, (OM_SEL[1:0] = 0, 0) is an output signal that indicates a vertical sync with respect to the YUV pixel data.
TX-SR574 IC BLOCK DIAGRAM AND TERMINAL DESCRIPTIONS-18 Q4001 : ADV7183 (Advanced Video Decoder with 10-Bit ADC and Component Input Support)-3/3 TERMINAL DESCRIPTION (2/2) Mnemonic Input/Output Function 40, 47, 53, 56, AVSS Ground for Analog Supply 41, 43, 45, 57, AVSS1-6 Analog Input Channels.
Page 79
TX-SR574 IC BLOCK DIAGRAMS AND TERMINAL DESCRIPTIONS -19 Q4002 : AN15881A (Video SW for TV with Multi-signal 14 Inputs and 4 Outputs) BLOCK DIAGRAM Vout1 4/6dB Vout2 75<E Vout2-FB Vout3 75<E Vout3-FB Vout4 75<E Vout4-FB Yout1 4/6dB Yout2 75<E Yout2-FB Yout3 75<E Yout3-FB...
Page 80
TX-SR574 IC BLOCK DIAGRAMS AND TERMINAL DESCRIPTIONS -20 Q4002: AN15881A (Video SW for TV with Multi-signal 14 Inputs and 4 Outputs) TERMINAL DESCRIPTION (1/3) Pin No. Pin name Type Description Luminance signal input 3 Luminance signal input 4 Luminance signal input 5 Luminance signal input 6 Luminance signal input 7 Luminance signal input 8...
Page 81
TX-SR574 IC BLOCK DIAGRAMS AND TERMINAL DESCRIPTIONS -21 Q4002: AN15881A (Video SW for TV with Multi-signal 14 Inputs and 4 Outputs) TERMINAL DESCRIPTION (2/3) Pin No. Pin name Type Description MUTE Mute control pin PROUT2 PROUT2 signal output General output 1 PROUT1 PROUT1 signal output General output 2...
Page 82
TX-SR574 IC BLOCK DIAGRAMS AND TERMINAL DESCRIPTIONS -22 Q4002: AN15881A (Video SW for TV with Multi-signal 14 Inputs and 4 Outputs) TERMINAL DESCRIPTION (3/3) Pin No. Pin name Type Description Video composite signal input 1 Video composite signal input 2 Video composite signal input 3 Video composite signal input 4 Video composite signal input 5...
Page 83
TX-SR574 IC BLOCK DIAGRAMS AND TERMINAL DESCRIPTIONS -23 Q4003: ADV7172 (Digital PAL/NTSC Video Encoder with six DACs) BLOCK DIAGRAM CLOCK PAL NTSC CLAMP SCLOCK SDATA ALSB 10-BIT FIELD/ YUV TO VIDEO TIMING C MPU PORT DAC A GENERATOR MATRIX 10-BIT DAC B LEVEL CONTROL...
Page 84
TX-SR574 IC BLOCK DIAGRAMS AND TERMINAL DESCRIPTIONS -24 Q4003: ADV7172 (Digital PAL/NTSC Video Encoder with six DACs) TERMINAL DESCRIPTION Mnemonic Input/Output Function P7–P0 8-Bit 4:2:2 Multiplexed YCrCb Pixel Port (P7ÐP0) P0 represents the LSB. CLOCK TTL Clock Input. Requires a stable 27 MHz reference clock for standard operation. Alter- natively, a 24.5454 MHz (NTSC) or 29.5 MHz (PAL) can be used for square pixel operation.
TX-SR574 IC BLOCK DIAGRAMS AND TERMINAL DESCRIPTIONS-25 Q5501 : R2S15211FP (8 ch Electronic Volume and 11 Input Selector and Tone Control)-1/3 SYSTEM BLOCK DIAGRAM Multi Multi Rch Tone Lch Tone CLOCK DATA MCU I/F Tone Volume Volume Bass & Lout Treble Treble Volume...
Page 86
TX-SR574 IC BLOCK DIAGRAMS AND TERMINAL DESCRIPTIONS-26 Q5501 : R2S15211FP (8 ch Electronic Volume and 11 Input Selector and Tone Control)-2/3 BLOCK DIAGRAM AND PIN CONFIGURATION 35 34 31 30 37 36 AVCC DGND AVCC DATA TREL CLOCK BASSL2 AVEE BASSL1 Bass/ Treble 0~-95dB,...
Page 87
TX-SR574 IC BLOCK DIAGRAMS AND TERMINAL DESCRIPTIONS-27 Q5501 : R2S15211FP (8 ch Electronic Volume and 11 Input Selector and Tone Control)-3/3 TERMINAL DESCRIPTION PIN No. Name Function 19,17, FROUT,FLOUT, 14,12, 6-OUT,5-OUT, Output pin of FL/FR/C/SW/SL/SR/SBL/SBR channel 4-OUT, 3-OUT, 9,7, 2-OUT,1-OUT 20,16, FRC,FLC, Connects capacitor for reducing click noise of...
Page 88
TX-SR574 IC BLOCK DIAGRAMS AND TERMINAL DESCRIPTIONS-28 Q7003 : M66005 (FL Tube Driver) BLOCK DIAGRAM Display code RAM SEG00 CG ROM Bank 1 : 8bit x 16 (35bit x 160) Bank 2 : 8bit x 64 SEG26 Segment output SEG27 code circuit write...
Page 89
TX-SR574 IC BLOCK DIAGRAMS AND TERMINAL DESCRIPTIONS-29 Q2001 : F2602E(XM Digital Transceiver)-1/3 BLOCK DIAGRAM PIN CONFIGURATION...
Page 90
TX-SR574 IC BLOCK DIAGRAMS AND TERMINAL DESCRIPTIONS-30 Q2001 : F2602E(XM Digital Transceiver)-2/3 TERMINAL DESCRIPTION(1/2)
Page 91
TX-SR574 IC BLOCK DIAGRAMS AND TERMINAL DESCRIPTIONS-31 Q2001 : F2602E(XM Digital Transceiver)-3/3 TERMINAL DESCRIPTION(2/2)
Page 94
TX-SR574 MICROPROCESSOR TERMINAL DESCRIPTIONS-1 Q701 : M30624MWP-B16FP Pin No. Pin Name Act. Description Not used VSWS7 Not used VSWS6 Video encoder/decoder reset control output VSWS5 Video mute control output ~VMUT Not used VSWS3 Not used VSWS2 Not used VSWS1 Select of external bus width. Connect to ground. BYTE Select of processor mode.
Page 95
TX-SR574 MICROPROCESSOR TERMINAL DESCRIPTIONS-2 Q701 : M30624MWP-B16FP Pin No. Pin Name Act. Description SPRLF Speaker relay(F) control output Not used VOLDAT Data output for R2S15211 VOLCLK Clock output for R2S15211 Not used VPOWER Not used(D type)/Video power control output APOWER Power control output ~POFF2 POFF2 detect input...
HT-R940 ADJUSTMENT PROCEDURE-1 IDLING CURRENT ADJUSTMENT [When] 1. Exchange Power transistor (Q6050 - Q6056, Q6060 - Q6066) 2. Exchange Amplifier PC board (NAAF-8779). [Procedure] <Note> No load and No signal Refer to " ADJUSTMENT PROCEDURE-2 " for the adjustment points and the test points. 1.
Page 97
HT-R940 ADJUSTMENT PROCEDURE-2 IDLING CURRENT ADJUSTMENT AMPLIFIER PC BOARD (NAAF-8779) P6084 P6083 P6085 R6043 R6044 R6045 Test Test Test Trimming Trimming Trimming point point point resistor resistor resistor R6040 R6041 R6046 R6042 Trimming Trimming Trimming Trimming resistor resistor resistor resistor P6086 P6080 P6081...
1/80 PAGE HT-R940 <Note> Parts marked by " NSP" are generally unavailable because they are not in our Master Spare Parts List. NOTE : THE COMPONENTS IDENTIFIED BY THE MARK ! ARE CRITICAL FOR RISK OF FIRE AND <Notes> ELECTRIC SHOCK. REPLACE ONLY WITH PART (B) : Black model NUMBER SPECIFIED.
Page 103
6/80 PAGE SWITCH PC board ass'y NADIS-8786-1E 1B126586-1E <PP> POWER SUPPLY PC board ass'y NAPS-8787-1A 1B126587-1A <DC> POWER SUPPLY PC board ass'y NAPS-8787-1E 1B126587-1E <PP> NAETC-8788-1A TRANS SEC. TERMINAL PC board ass'y NSP, <DC> NAETC-8788-1E TRANS SEC. TERMINAL PC board ass'y NSP, <PP>...
Page 113
16/80 PAGE C5041 VX C CE04W25V-220M(VX) 393352217 PCB1 C5042 VX C CE04W25V-220M(VX) 393352217 PCB1 C5043 VX C CE04W25V-220M(VX) 393352217 PCB1 C5044 VX C CE04W25V-220M(VX) 393352217 PCB1 C5045 VX C CE04W25V-220M(VX) 393352217 PCB1 C5046 VX C CE04W25V-220M(VX) 393352217 PCB1 C5050 VX C CE04W50V-47M(VX) 393384707 PCB1...
Page 114
17/80 PAGE C5102 VR C CE04W100V-22M(VR) 394692207 PCB1 C5103 VR C CE04W100V-22M(VR) 394692207 PCB1 C5104 VR C CE04W100V-22M(VR) 394692207 PCB1 C5105 VR C CE04W100V-22M(VR) 394692207 PCB1 C5106 VR C CE04W100V-22M(VR) 394692207 PCB1 C5110 VR C CE04W100V-22M(VR) 394692207 PCB1 C5111 VR C CE04W100V-22M(VR) 394692207 PCB1...
Page 115
18/80 PAGE C5552 VX C CE04W25V-47M(VX) 393354707 PCB1 C5553 VX C CE04W25V-47M(VX) 393354707 PCB1 C5554 VX C CE04W25V-47M(VX) 393354707 PCB1 C5555 VX C CE04W25V-47M(VX) 393354707 PCB1 C5556 VX C CE04W25V-47M(VX) 393354707 PCB1 C5557 VX C CE04W25V-47M(VX) 393354707 PCB1 C5558 VX C CE04W25V-47M(VX) 393354707 PCB1...
Page 116
19/80 PAGE C5604 VX C CE04W50V-47M(VX) 393384707 PCB1 C5605 VX C CE04W50V-47M(VX) 393384707 PCB1 C5606 VX C CE04W50V-47M(VX) 393384707 PCB1 C5607 VX C CE04W50V-47M(VX) 393384707 PCB1 C5630 VX C CE04W50V-47M(VX) 393384707 PCB1 C5631 C-CERA C CC725CH1H-221J1 342102214R1 PCB1 C5632 TF C ECQ-B50V-103J 374721034 PCB1...
Page 117
20/80 PAGE C6043 VX C CE04W50V-47M(VX) 393384707 PCB1 C6044 VX C CE04W50V-47M(VX) 393384707 PCB1 C6045 VX C CE04W50V-47M(VX) 393384707 PCB1 C6046 VX C CE04W50V-47M(VX) 393384707 PCB1 C6050 TF C ECQ-B50V-103J 374721034 PCB1 C6051 TF C ECQ-B50V-103J 374721034 PCB1 C6052 TF C ECQ-B50V-103J 374721034 PCB1...
Page 118
21/80 PAGE C9003 VR C CE04W35V-1000M(VR) 394661027S PCB1 C9004 VR C CE04W35V-1000M(VR) 394661027S PCB1 R5000 CARBON R R16J-1K 417341024 PCB1 R5001 CARBON R R16J-1K 417341024 PCB1 R5002 CARBON R R16J-1K 417341024 PCB1 R5003 CARBON R R16J-1K 417341024 PCB1 R5004 CARBON R R16J-1K 417341024 PCB1...
Page 119
22/80 PAGE R5036 CARBON R R16J-120K 417341244 PCB1 R5040 CARBON R R16J-2.2K 417342224 PCB1 R5041 CARBON R R16J-2.2K 417342224 PCB1 R5042 CARBON R R16J-2.2K 417342224 PCB1 R5043 CARBON R R16J-2.2K 417342224 PCB1 R5044 CARBON R R16J-2.2K 417342224 PCB1 R5045 CARBON R R16J-2.2K 417342224 PCB1...
Page 120
23/80 PAGE R5090 CARBON R R16J-100K 417341044 PCB1 R5091 CARBON R R16J-100K 417341044 PCB1 R5092 CARBON R R16J-100K 417341044 PCB1 R5093 CARBON R R16J-100K 417341044 PCB1 R5094 CARBON R R16J-100K 417341044 PCB1 R5095 CARBON R R16J-100K 417341044 PCB1 R5096 CARBON R R16J-100K 417341044 PCB1...
Page 121
24/80 PAGE R5161 NF CARBON R R25J-150 415471514 PCB1 R5162 NF CARBON R R25J-150 415471514 PCB1 R5163 NF CARBON R R25J-150 415471514 PCB1 R5164 NF CARBON R R25J-150 415471514 PCB1 R5165 NF CARBON R R25J-150 415471514 PCB1 R5166 NF CARBON R R25J-150 415471514 PCB1...
Page 122
25/80 PAGE R5202 CARBON R R16J-22K 417342234 PCB1 R5203 CARBON R R16J-22K 417342234 PCB1 R5204 CARBON R R16J-22K 417342234 PCB1 R5205 CARBON R R16J-22K 417342234 PCB1 R5206 CARBON R R16J-22K 417342234 PCB1 R5230 CARBON R R16J-120K 417341244 PCB1 R5231 CARBON R R16J-120K 417341244 PCB1...
Page 123
26/80 PAGE R5523 C-CARBON R RN72K1J-331JE 435033314R1 PCB1 R5524 C-CARBON R RN72K1J-331JE 435033314R1 PCB1 R5525 C-CARBON R RN72K1J-331JE 435033314R1 PCB1 R5526 C-CARBON R RN72K1J-331JE 435033314R1 PCB1 R5531 C-CARBON R RN72K1J-101JE 435031014R1 PCB1 R5541 C-CARBON R RN72K1J-224JE 435032244R1 PCB1 R5542 C-CARBON R RN72K1J-224JE 435032244R1 PCB1...
Page 124
27/80 PAGE R5577 C-CARBON R RN72K1J-473JE 435034734R1 PCB1 R5578 C-CARBON R RN72K1J-473JE 435034734R1 PCB1 R5580 C-CARBON R RN72K1J-224JE 435032244R1 <DC> PCB1 R5581 C-CARBON R RN72K1J-224JE 435032244R1 <DC> PCB1 R5582 C-CARBON R RN72K1J-224JE 435032244R1 PCB1 <DC> R5583 C-CARBON R RN72K1J-224JE 435032244R1 PCB1 <DC>...
Page 125
28/80 PAGE R5610 C-CARBON R RN72K1J-271JE 435032714R1 PCB1 R5611 C-CARBON R RN72K1J-222JE 435032224R1 PCB1 R5612 C-CARBON R RN72K1J-222JE 435032224R1 PCB1 R5613 C-CARBON R RN72K1J-222JE 435032224R1 PCB1 R5614 C-CARBON R RN72K1J-222JE 435032224R1 PCB1 R5615 C-CARBON R RN72K1J-222JE 435032224R1 PCB1 R5616 C-CARBON R RN72K1J-222JE 435032224R1 PCB1...
Page 126
29/80 PAGE R5674 METAL O R RS1WBJ-82 443628204 PCB1 R5675 METAL O R RS1WBJ-82 443628204 PCB1 R5677 METAL O R RS2WBJ-15 441721504F PCB1 R5678 METAL O R RS2WBJ-15 441721504F PCB1 R5681 C-CARBON R RN72K1J-224JE 435032244R1 PCB1 R5814 C-CARBON R RN72K1J-000JE 435030004R1 PCB1 R5820...
Page 127
30/80 PAGE R6026 NF CARBON R R25J-2.2 415470224 PCB1 R6030 CARBON R R16J-470 417344714 PCB1 R6031 CARBON R R16J-470 417344714 PCB1 R6032 CARBON R R16J-470 417344714 PCB1 R6033 CARBON R R16J-470 417344714 PCB1 R6034 CARBON R R16J-470 417344714 PCB1 R6035 CARBON R R16J-470 417344714...
Page 128
31/80 PAGE R6080 NF CARBON R R25J-0.22 415472294 PCB1 R6081 NF CARBON R R25J-0.22 415472294 PCB1 R6082 NF CARBON R R25J-0.22 415472294 PCB1 R6083 NF CARBON R R25J-0.22 415472294 PCB1 R6084 NF CARBON R R25J-0.22 415472294 PCB1 R6085 NF CARBON R R25J-0.22 415472294 PCB1...
Page 129
32/80 PAGE R6105 METAL PR MPR2W+2W 0R22 4000234 PCB1 R6105 or OTHER R RGC22-0.22 OHMK 4000131 PCB1 R6105 or METAL PR MPC708-2WK-0.22 4500027 PCB1 R6106 METAL PR MPR2W+2W 0R22 4000234 PCB1 R6106 or OTHER R RGC22-0.22 OHMK 4000131 PCB1 R6106 or METAL PR MPC708-2WK-0.22 4500027...
Page 130
33/80 PAGE R6162 CARBON R R16J-33K 417343334 PCB1 R6163 CARBON R R16J-33K 417343334 PCB1 R6164 CARBON R R16J-33K 417343334 PCB1 R6165 CARBON R R16J-33K 417343334 PCB1 R6166 CARBON R R16J-33K 417343334 PCB1 R6170 CARBON R R16J-47K 417344734 PCB1 R6171 CARBON R R16J-47K 417344734 PCB1...
Page 131
34/80 PAGE R6704 C-CARBON R RN72K1J-473JE 435034734R1 PCB1 R6706 C-CARBON R RN72K1J-224JE 435032244R1 PCB1 R6708 C-CARBON R RN72K1J-333JE 435033334R1 PCB1 R6709 C-CARBON R RN72K1J-562JE 435035624R1 PCB1 R6710 C-CARBON R RN72K1J-123JE 435031234R1 PCB1 R6902 C-CARBON R RN72K1J-102JE 435031024R1 PCB1 R6903 C-CARBON R RN72K1J-473JE 435034734R1 PCB1...
Page 132
35/80 PAGE P7900 ST JACK LGY2502-0200FC 25045696 PCB1 P7902 PIN JACK NPJ-6PDWWWRRR561 25045779 PCB1 P7902 or PIN JACK NPJ-6PDBL159 25045300 PCB1 P7904 PIN JACK NPJ-6PDWWWRRR561 25045779 PCB1 P7904 or PIN JACK NPJ-6PDBL159 25045300 PCB1 P7905 PIN JACK NPJ-4PDWLRE642 25045866 PCB1 P7906 PIN JACK NPJ-4PDGNPT643...
Page 133
36/80 PAGE DISPLY PC BOARD (NADIS-8785-1A/ 1E) PCB2 SWITCH PC BOARD (NADIS-8786-1A/ 1E) PCB2 POWER SUPPLY PC BOARD (NAPS-8787-1A/ 1E) PCB2 TRANS SEC. TERMINAL PC BOARD (NAETC-8788-1A/ 1E) PCB2 HEADPHONE JACK PC BOARD (NAETC-8790-1A/ 1E) PCB2 PCB2 CIRCUIT NO. PART NAME DESCRIPTION Q'TY PART NO.
Page 140
43/80 PAGE DSP PC BOARD (NADG-8808-1D/ 1E) PCB3 XM DIGITAL TRANSCEIVER PC BOARD (NADG-8809-1D) <Note> MDC Type only PCB3 VIDEO & SPEAKER TERMINAL PC BOARD (NAVD-8811-1D/ 1E) PCB3 PCB3 CIRCUIT NO. PART NAME DESCRIPTION Q'TY PART NO. (SN) REMARKS PCB3 U131 PHT CP GP1FAV51RKF5...
Page 162
65/80 PAGE R132 C-CARBON R RN72K1J-100JE 435031004R1 PCB3 R133 C-CARBON R RN72K1J-224JE 435032244R1 PCB3 R134 C-CARBON R RN72K1J-103JE 435031034R1 PCB3 R141 C-CARBON R RN72K1J-470JE 435034704R1 PCB3 R142 C-CARBON R RN72K1J-470JE 435034704R1 PCB3 R143 C-CARBON R RN72K1J-470JE 435034704R1 PCB3 R162 C-CARBON R RN72K1J-221JE 435032214R1 PCB3...
Page 163
66/80 PAGE R253 C-CARBON R RN72K1J-470JE 435034704R1 PCB3 R254 C-CARBON R RN72K1J-470JE 435034704R1 PCB3 R255 C-CARBON R RN72K1J-470JE 435034704R1 PCB3 R256 C-CARBON R RN72K1J-470JE 435034704R1 PCB3 R257 C-CARBON R RN72K1J-470JE 435034704R1 PCB3 R258 C-CARBON R RN72K1J-103JE 435031034R1 PCB3 R259 C-CARBON R RN72K1J-331JE 435033314R1 PCB3...
Page 164
67/80 PAGE R303 C-CARBON R RN72K1J-470JE 435034704R1 PCB3 R304 C-CARBON R RN72K1J-221JE 435032214R1 PCB3 R305 C-CARBON R RN72K1J-470JE 435034704R1 PCB3 R306 C-CARBON R RN72K1J-221JE 435032214R1 PCB3 R307 C-CARBON R RN72K1J-221JE 435032214R1 PCB3 R308 C-CARBON R RN72K1J-470JE 435034704R1 PCB3 R309 C-CARBON R RN72K1J-221JE 435032214R1 PCB3...
Page 165
68/80 PAGE R401 C-CARBON R RN72K1J-332JE 435033324R1 PCB3 R402 C-CARBON R RN72K1J-332JE 435033324R1 PCB3 R403 C-CARBON R RN72K1J-332JE 435033324R1 PCB3 R404 C-CARBON R RN72K1J-332JE 435033324R1 PCB3 R405 C-CARBON R RN72K1J-332JE 435033324R1 PCB3 R406 C-CARBON R RN72K1J-332JE 435033324R1 PCB3 R407 C-CARBON R RN72K1J-332JE 435033324R1 PCB3...
Page 166
69/80 PAGE R436 C-CARBON R RN72K1J-471JE 435034714R1 PCB3 R437 C-CARBON R RN72K1J-471JE 435034714R1 PCB3 R438 C-CARBON R RN72K1J-471JE 435034714R1 PCB3 R441 C-CARBON R RN72K1J-472JE 435034724R1 PCB3 R442 C-CARBON R RN72K1J-472JE 435034724R1 PCB3 R443 C-CARBON R RN72K1J-472JE 435034724R1 PCB3 R444 C-CARBON R RN72K1J-472JE 435034724R1 PCB3...
Page 167
70/80 PAGE R473 C-CARBON R RN72K1J-181JE 435031814R1 PCB3 R474 C-CARBON R RN72K1J-181JE 435031814R1 PCB3 R475 C-CARBON R RN72K1J-181JE 435031814R1 PCB3 R476 C-CARBON R RN72K1J-181JE 435031814R1 PCB3 R477 C-CARBON R RN72K1J-181JE 435031814R1 PCB3 R478 C-CARBON R RN72K1J-181JE 435031814R1 PCB3 R503 METAL O R RS1/2WBJ-22 443522204 PCB3...
Page 168
71/80 PAGE R627 C-CARBON R RN72K1J-222JE 435032224R1 PCB3 R628 C-CARBON R RN72K1J-222JE 435032224R1 PCB3 R630 C-CARBON R RN72K1J-222JE 435032224R1 PCB3 R631 C-CARBON R RN72K1J-470JE 435034704R1 PCB3 R632 C-CARBON R RN72K1J-470JE 435034704R1 PCB3 R633 C-CARBON R RN72K1J-470JE 435034704R1 PCB3 R634 C-CARBON R RN72K1J-470JE 435034704R1 PCB3...
Page 169
72/80 PAGE R667 C-CARBON R RN72K1J-221JE 435032214R1 PCB3 R668 C-CARBON R RN72K1J-102JE 435031024R1 PCB3 R669 C-CARBON R RN72K1J-102JE 435031024R1 PCB3 R670 C-CARBON R RN72K1J-102JE 435031024R1 PCB3 R673 C-CARBON R RN72K1J-224JE 435032244R1 PCB3 R676 C-CARBON R RN72K1J-470JE 435034704R1 PCB3 R677 C-CARBON R RN72K1J-470JE 435034704R1 PCB3...
Page 170
73/80 PAGE R743 C-CARBON R RN72K1J-153JE 435031534R1 PCB3 R744 C-CARBON R RN72K1J-000JE 435030004R1 PCB3 R745 C-CARBON R RN72K1J-393JE 435033934R1 PCB3 R746 C-CARBON R RN72K1J-393JE 435033934R1 PCB3 R747 C-CARBON R RN72K1J-333JE 435033334R1 PCB3 R751 C-CARBON R RN72K1J-103JE 435031034R1 PCB3 R752 C-CARBON R RN72K1J-222JE 435032224R1 PCB3...
Page 171
74/80 PAGE R2012 C-CARBON R RN72K1J-101JE 435031014R1 <DC> PCB3 R2013 C-CARBON R RN72K1J-331JE 435033314R1 <DC> PCB3 R2014 C-CARBON R RN72K1J-331JE 435033314R1 <DC> PCB3 R2015 C-CARBON R RN72K1J-331JE 435033314R1 <DC> PCB3 R2016 C-CARBON R RN72K1J-000JE 435030004R1 PCB3 <DC> R2021 C-CARBON R RN72K1J-222JE 435032224R1 PCB3...
Page 172
75/80 PAGE R4006 C-CARBON R RN72K1J-750JE 435037504R1 PCB3 R4007 C-CARBON R RN72K1J-750JE 435037504R1 PCB3 R4008 C-CARBON R RN72K1J-750JE 435037504R1 PCB3 R4009 C-CARBON R RN72K1J-750JE 435037504R1 PCB3 R4010 C-CARBON R RN72K1J-750JE 435037504R1 PCB3 R4011 C-CARBON R RN72K1J-750JE 435037504R1 PCB3 R4012 C-CARBON R RN72K1J-750JE 435037504R1 PCB3...
Page 173
76/80 PAGE R4038 C-CARBON R RN72K1J-102JE 435031024R1 PCB3 R4039 C-CARBON R RN72K1J-102JE 435031024R1 PCB3 R4040 C-CARBON R RN72K1J-102JE 435031024R1 PCB3 R4041 C-CARBON R RN72K1J-101JE 435031014R1 PCB3 R4042 C-CARBON R RN72K1J-101JE 435031014R1 PCB3 R4043 C-CARBON R RN72K1J-101JE 435031014R1 PCB3 R4044 C-CARBON R RN72K1J-330JE 435033304R1 PCB3...
Page 174
77/80 PAGE R4074 C-CARBON R RN72K1J-472JE 435034724R1 PCB3 R4075 C-CARBON R RN72K1J-472JE 435034724R1 PCB3 R4076 C-CARBON R RN72K1J-101JE 435031014R1 PCB3 R4077 C-CARBON R RN72K1J-101JE 435031014R1 PCB3 R4078 C-CARBON R RN72K1J-122JE 435031224R1 PCB3 R4079 C-CARBON R RN72K1J-122JE 435031224R1 PCB3 R4080 C-CARBON R RN72K1J-680JE 435036804R1 PCB3...
Page 175
78/80 PAGE R4136 C-CARBON R RN72K1J-330JE 435033304R1 PCB3 R4159 C-CARBON R RN72K1J-103JE 435031034R1 PCB3 R4201 C-CARBON R RN72K1J-750JE 435037504R1 PCB3 R4202 C-CARBON R RN72K1J-750JE 435037504R1 PCB3 R4203 C-CARBON R RN72K1J-750JE 435037504R1 PCB3 R4204 C-CARBON R RN72K1J-104JE 435031044R1 PCB3 R4205 C-CARBON R RN72K1J-104JE 435031044R1 PCB3...
Page 176
79/80 PAGE R6691 METAL O R RS1/2WBJ-390 443523914 PCB3 R6992 METAL O R RS1/2WBJ-390 443523914 PCB3 R9001 METAL R RNU2WCJ-3.3 452730334F PCB3 R9002 METAL R RNU2WCJ-3.3 452730334F PCB3 R9003 C-CARBON R RN72K1J-822JE 435038224R1 PCB3 R9004 C-CARBON R RN72K1J-333JE 435033334R1 PCB3 R9005 METAL O R RS1/2WBJ-220...
