Summary of Contents for Panasonic WV-BM1910
-

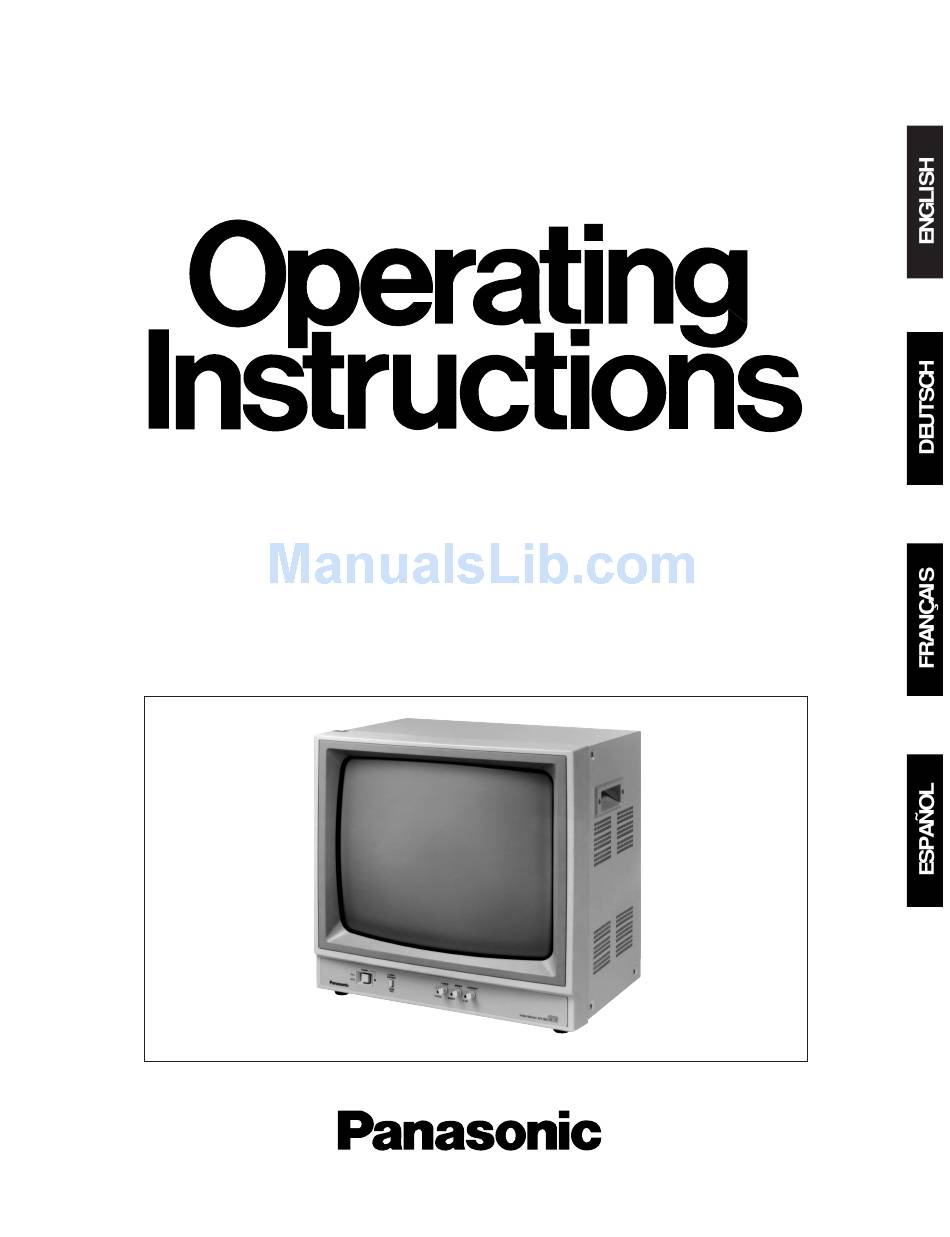

Page 1: Video Monitor
Video Monitor WV-BM1910 Before attempting to connect or operate this product, please read these instructions completely... - Page 2 If you lose the fuse cover the plug must not be used until a replacement cover is obtained. A replacement fuse cover can be purchased from your local Panasonic Dealer. For Australia THIS APPARATUS MUST BE EARTHED.
-
Page 3: Table Of Contents
OPERATION ..................................... 5 SPECIFICATIONS ..................................6 STANDARD ACCESSORY ................................ 6 PREFACE The Panasonic WV-BM1910 Video Monitor is a desk-top black-and-white pictures with a horizontal resolution of closed circuit Video Monitor especially designed for 1 000 lines at centre. surveillance and studio applications. -
Page 4: Major Operating Controls And Their Functions
MAJOR OPERATING CONTROLS AND THEIR FUNCTIONS FRONT VIEW POWER V.HOLD BRIGHT CONTRAST UNDER NORMAL H.HOLD HEIGHT V.LIN SCAN SIZE Video Monitor WV-BM 1. Power On/Off Switch (POWER ON/OFF) 5. Vertical Hold Control (V. HOLD) This switch turns the power of the monitor on and This control is used to lock the vertical position of off. - Page 5 REAR VIEW VIDEO DC REST AC IN 10. Video Output Connector (VIDEO OUT) This BNC type connector is used to provide the video output signal of the source to an additional monitor or video tape recorder. 11. Video Input Connector (VIDEO IN) This BNC type connector is used for receiving the video signal from a source to be monitored, such as a VTR.
-
Page 6: Connections
Total cable length should not be longer than 150 meters (500 feet). SYSTEM CONNECTIONS 1. Single Monitor Connection 2. Multiple Monitor Connection Video Switcher WV-BM1910 TV Camera VIDEO Coax. TV Cameras Cable VIDEO • Connect the Video Input Connector (VIDEO IN) on this monitor to the Video Output Connector of the video source with a coaxial cable. -
Page 7: Adjustment
ADJUSTMENT Preparations: 3. If the picture rolls up or down, adjust the Vertical Make sure that all required connections in the system Hold Control (V.HOLD) until the picture is stabilized. are completed. Turn on the power of this monitor by pressing the Power On/Off Switch on the front panel. -
Page 8: Specifications
SPECIFICATIONS Power Source : 220 - 240 V AC, 50 Hz Power Consumption : Approx. 47 W 1.0 V[p-p] CCIR composite/75 Ω x 1 Video Input : Video Output: Looping through VIDEO IN connector x 1 Horizontal Resolution : 1 000 TV lines at centre Sweep Linearity : Less than 5 % at overscan Sweep Geometry :... - Page 9 Anleitung als Kaufsunterlage aufbewahren, um im Falle Bedienungs- und Wartungsanweisun- eines Diebstahls die ldentifizierung zu erleichtern. gen in den Unterlagen hinweisen, die Modellnummer WV-BM1910 dem Gerät beiliegen. Fabriknummer WARNUNG: UM DIE GEFAHR VON BRAND ODER STROMSCHLAG ZU VERHÜTEN, DIESES GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUSSETZEN.
-
Page 10: Vorwort
VORWORT Bei dem Modell Panasonic WV-BM1910 handelt es sich um einen Desktop-Video-Monitor, der speziell für Überwachungsaufgaben Studio-Anwendung konstruiert wurde. Der Monitor weist eine tatsächliche Bilddiagonale von 473 mm auf und erzeugt scharfe Schwarzweiß-Bilder mit einer horizontalen Auflösung von 1 000 Zeilen in Bildmitte. -
Page 11: Wichtige Bedienungselemente Und Ihre Funktionen
WICHTIGE BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN VORDERSEITE POWER V.HOLD BRIGHT CONTRAST UNDER NORMAL H.HOLD HEIGHT V.LIN SCAN SIZE Video Monitor WV-BM 1. Netzschalter (POWER ON/OFF) 5. Vertikaler Bildfangregler (V.HOLD) Der Netzschalter dient für das Ein- und Ausschalten Dieser Regler wird verwendet, um die vertikale des Monitors. - Page 12 RÜCKSEITE VIDEO DC REST AC IN 10. Video-Ausgangsbuchse (VIDEO OUT) Diese BNC-Buchse wird verwendet, um das Video- Ausgangssignal von der Signalquelle an einen zusätzlichen Monitor oder Video-Cassettenrekorder zu liefern. 11. Video-Eingangsbuchse (VIDEO IN) Diese BNC-Buchse wird verwendet, um das Videosignal von der zu überwachenden Signalquel- le (z.B.
-
Page 13: Anschlüsse
Signalver- lusten kommt. Die gesamte Kabellänge sollte nicht mehr als 150 m betragen. SYSTEMANSCHLÜSSE 1. Anschluß eines einzelnen Monitors 2. Anschluß von mehreren Monitoren Video-Umschaltgerät WV-BM1910 Kamera VIDEO Koaxial- kabel Kameras VIDEO • Die Video-Eingangsbuchse (VIDEO IN) des Moni- tors mit Hilfe eines Koaxialkabels mit der Video- Ausgangsbuchse der Videoquelle verbinden. -
Page 14: Einstellung
EINSTELLUNG Vorbereitungen: 3. Falls das Bild vertikal durchläuft, den Vertikalen Achten Sie darauf, daß die erforderlichen Anschlüsse Bildfangregler (V.HOLD) einstellen, um das Bild zu für das System ausgeführt wurden. stabilisieren. Den Netzschalter an der Vorderseite des Monitors drücken, um die Stromversorgung einzuschalten. V.HOLD POWER 4. -
Page 15: Technischa Daten
TECHNISCHA DATEN Netzspannung und -frequenz: Ws 220 - 240 V bei 50 Hz Leistungsaufnahme: Ca. 47 W 1,0 V[p-p] CCIR-Komposit/75 Ω x 1 Video-Eingang: Video-Ausgang: Durchschleifen durch VIDEO IN-Steckverbinder x 1 Horizontale Auflösung: 1000 Zeilen in Bildmitte Sweep-Linearität: Weniger als 5 % bei Überabtastung Sweep-Geometrie: Weniger als 2 % bi Überabtastung Überabtastung:... - Page 16 VERSION FRANÇAISE (FRENCH VERSION) TABLE DES MATIÈRES PRÉFACE ....................................15 CARACTÉRISTIQUES DOMINANTES ..........................15 MESURES DE PRÉCAUTION ..............................15 PRINCIPAUX ORGANES DE COMMANDE ET FONCTIONS ....................16 BRANCHEMENTS ................................. 18 BRANCHEMENT DE SYSTÈME ............................18 RÉGLAGES ..................................... 19 PROCÉDURE D’UTILISATION ..............................19 CARACTÉRISTIQUES TECHNIQUES .............................
-
Page 17: Préface
à circuit quand elle est mesurées au centre. fermé spécialement destiné à la surveillance et aux Le moniteur vidéo WV-BM1910 peut être utilisé avec applications en studio. d’autres moniteurs vidéo de télévision en circuit fermé... -
Page 18: Principaux Organes De Commande Et Fonctions
PRINCIPAUX ORGANES DE COMMANDE ET FONCTION VUE DE FACE POWER V.HOLD BRIGHT CONTRAST UNDER NORMAL H.HOLD HEIGHT V.LIN SCAN SIZE Video Monitor WV-BM 1. Interrupteur d’alimentation (POWER, ON/OFF) 5. Commande de réglage de stabilité verticale Cet interrupteur permet de mettre le moniteur vidéo (V. - Page 19 VUE ARRIÈRE VIDEO DC REST AC IN 10. Connecteur de sortie vidéo (VIDEO OUT) Ce connecteur de type BNC est utilisé pour appliquer le signal de sortie vidéo provenant d’une source à un autre moniteur vidéo ou un magnéto- scope d’enregistrement. 11.
-
Page 20: Branchements
La longueur totale du câble ne doit pas dépasser 150 m. BRANCHEMENT DE SYSTÈME 1. Raccordement d’un seul moniteur vidéo 2. Raccordement de plusieurs moniteurs vidéo WV-BM1910 Commutateur cyclique vidéo Caméra vidéo VIDEO Câble coaxial Caméras vidéo... -
Page 21: Réglages
RÉGLAGES Préparatifs 3. Ajuster la stabilité verticale de l’image avec la Vérifier que tous les branchements nécessaires du commande (V.HOLD) si un déroulement vertical système ont été effectués correctement. de l’image se produit. Mettre sous tension avec l’interrupteur d’alimentation du moniteur vidéo qui se trouve en façade. V.HOLD POWER 4. -
Page 22: Caractéristiques Techniques
CARACTÉRISTIQUES TECHNIQUES Source d’alimentation: Secteur alternatif 220 - 240 V, 50 Hz Puissance consommée: Environ 47 W Signal composite de 1,0 V[p-p] CCIR/75 Ω x 1 Entrée vidéo: Sortie vidéo: Bouclage par connecteur VIDEO IN x 1 Résolution horizontale: 1 000 lignes mesurées au centre Linéarité... - Page 23 N° de modelo WV-BM1910 ciones de mantenimiento (servicio) en la N° de serie literatura que acompaña el equipo. ATENCION: PARA EVITAR INCENDIOS O EL PELIGRO DE SACUDIDA ELÉCTRICA, NO EXPONGA ESTE APARATO A...
-
Page 24: Prefacio
PREFACIO El monitor de vídeo Panasonic WV-BM1910 es un monitor de vídeo de circuito cerrado de mesa especial- mente diseñado para vigilancia y aplicaciones de estudio. El montaje en un bastidor también puede reali- zarse con un adaptador opcional para montaje en bastidor. -
Page 25: Principales Controles De Operación Y Sus Funciones
PRINCIPALES CONTROLES DE OPERACIÓN Y SUS FUNCIONES VISTA FRONTAL POWER V.HOLD BRIGHT CONTRAST UNDER NORMAL H.HOLD HEIGHT V.LIN SCAN SIZE Video Monitor WV-BM 1. Interruptor de la alimentación (POWER ON/OFF) 5. Control de retención vertical (V.HOLD) Este interruptor conecte y desconecta la alimenta- Este control se utiliza para bloquear la posición ción del monitor. - Page 26 VISTA TRASERA VIDEO DC REST AC IN 10. Conector de salida de vídeo (VIDEO OUT) Este conector del tipo BNC se emplea para propor- cionar la señal de salida de vídeo de la fuente a un monitor adicional o a una videograbadora. 11.
-
Page 27: Conexiones
La longitud total del cable no debe ser de más de 150 metros. CONEXIONES DEL SISTEMA 1. Conexión de un solo monitor 2. Conexión de múltiples monitores Conmutador de vídeo WV-BM1910 Cámara VIDEO Cable Cámaras coaxial VIDEO •... -
Page 28: Ajuste
AJUSTE Preparativos: 3. Si hay desplazamiento hacia arriba o abajo de la Asegúrese de que se hayan completado todas las imagen, ajuste el control de retención vertical conexiones necesarias en el sistema. (V.HOLD) hasta que se estabilice la imagen. Conecte la alimentación de este monitor presionando el interruptor de la alimentación del panel frontal. -
Page 29: Especificaciones
ESPECIFICACIONES Alimentación: 220 - 240 V CA, 50 Hz Consumo de energía: Aprox. 47 W 1,0 V[p-p] CCIR compuesta/75 Ω x 1 Entrada de vídeo: Salida de vídeo: Bucle a través del conector VIDEO IN x 1 Definición horizontal: 1 000 líneas de TV en el centro Linealidad de barrido: Menos del 5 % en sobreexploración Geometría de barrido:... - Page 30 Matsushita Electric Industrial Co., Ltd. Central P.O. Box 288, Osaka 530-91, Japan YWV8QA5040AN N1098-0 Printed in Japan N 30 Gedruckt in Japan Imprimé au Japon Impreso en Japón...
