28
XENYX CONTROL1USB

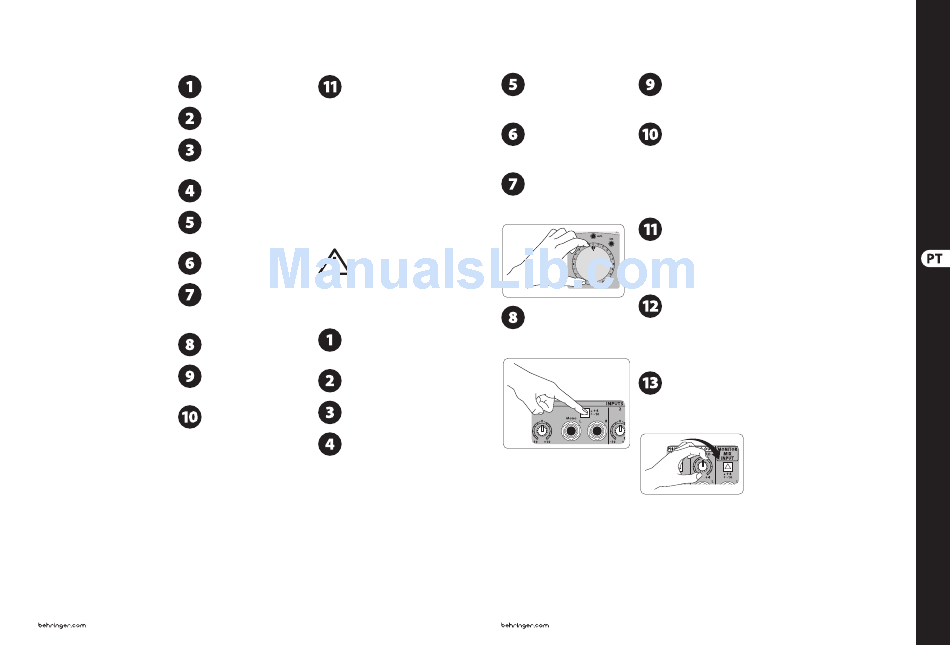

XENYX CONTROL1USB Primeiros Passos
Passo 3: Primeiros
(PT)
Coloque o botão power no painel traseiro
Passos
na posição desligada OFF (para fora).
Gire o botão de volume e todos os botões
de nível (painel superior e traseiro) para a
posição mais à esquerda possível.
Empurre todas as seleções de fonte
SOURCE SELECT, de monitor MONITOR
SELECT, e botões de roteamento para a
posição puxada para fora.
Conecte o cabo de alimentação incluso à
entrada no painel traseiro.
Conecte as saídas de áudio vindas da
interface de áudio DAW (Digital Audio
Workstation) para a entrada MONITOR
MIX INPUT.
Conecte monitores ativos ou passivos
através de um amplificador ligado aos
jacks MONITOR OUT A, B e C.
Caso tenha um ambiente de estúdio
separado da sua mesa de trabalho,
pode-se conectar um par de alto-falantes
ligados ou alto-falantes passivos através de um
amplificador de jacks STUDIO OUT a parte.
Conecte um amplificador de fone
de ouvidos aos jacks de saída de
fones (PHONES).
Conecte as saídas de duas faixas 2-TRACK
A e B aos dispositivos de gravação
externos para gravar o sinal proveniente
das suas ENTRADAS 1-4.
Conecte os jacks de saída DAW às
entradas na sua interface correspondente
para gravar o sinal proveniente de suas
ENTRADAS 1-4.
As ENTRADAS 1, 2 e 4 podem ser gravadas
individualmente ou misturadas
(dependendo da posição dos disjuntores
SOURCE SELECT) através da interface de áudio USB
como um sinal estéreo até o seu computador. O sinal
da ENTRADA 3 não pode ser gravado através do USB,
mas se pressionar SOURCE SELECT 3, pode-se ouvir o
sinal de playback estéreo vindo do seu computador.
Baseando-se nesta lógica, é possível usar o recurso
"rec-while-play" (gravar enquanto toca) no seu
computador sem o perigo de provocar um ciclo de
feedback. Se pressionar SOURCE SELECT 3 junto com
1, 2 ou 4 enquanto os sinais de áudio estão vindo
através das entradas de linha traseira, estes sinais
serão misturados. A interface de áudio USB é
compatível com classe, e pode ser usada com drivers
ASIO para obter uma latência extra grave (tais como
ASIO4ALL ou nosso driver BEHRINGER USB ASIO,
disponível para download no website: behringer.
Loop de Retorno
Um loop de retorno causará uma
duplicidade do sinal gravado na sua
estação de trabalho (DAW). Caso ouvir este efeito de
duplicidade, vá até sua DAW e desligue a saída de
monitoração do sinal gravado.
Ajustando os níveis:
Mantenha todas as fontes externas
abaixadas ou desligadas, empurre o
botão POWER para que fique na posição
ligada "ON".
Ligue os alto-falantes com alimentação
externa, amplificadores passivos,
e amplificadores de fones de ouvido.
Para selecionar qual fonte de monitor
deseja ouvir, empurre o botão A, B ou C
no painel superior.
Toque uma música do seu DAW para
testar e ajustar os níveis do monitor.
Ajuste o botão de nível de trim do
monitor de saída no painel traseiro,
caso seja necessário.
29
Quick Start Guide
Ajuste o ganho no canal de entrada que
Cada jack PHONE na parte frontal da
selecionar, utilizando seu botão trim no
unidade tem seu próprio controle de
painel traseiro. Calibre o quanto de
volume. Conecte um par de fones de
ganho precisa adquirir, observando o medidor de
ouvido a qualquer um dos jacks de entrada de fones
nível no painel superior.
e ajuste o volume de acordo com seu preferência.
Dependendo do tipo de saída do seu
Para ajustar o nível da gravação de
cartão de som (-10 dBV para consumi-
volta ao seu DAW ou dispositivo de
dores ou +4 dBu para profissionais)
gravação externo, selecione a fonte de
pode ser que seja necessário empurrar o botão de
entrada que desejar enviar no painel superior
nível de entrada para dentro ou puxá-lo para fora.
(desselecione todas as fontes de entrada a
fim de evitar possíveis ciclos de feedback)
Gire o botão de VOLUME para cima
Conecte RECORDING OUT no painel traseiro à sua
vagarosamente. Se o volume estiver
interface de áudio DAW ou dispositivo de
mais baixo do que esperado, ajuste o
gravação externo e ajuste o nível de saída com
botão trim para a opção de monitor que você tiver
o botão +4/-10 .
selecionado (A, B or C).
Para ajustar o nível de entrada de
toca-discos, empurre 4 da seção
SOURCE SELECT no painel superior.
Certifique-se de que o botão LINE/PHONO traseiro
esteja ajustado para PHONO. Comece o playback no
seu toca-discos e ajuste o nível de trim na entrada 4
(painel traseiro). Faça ajustes finais com o
botão VOLUME.
O sinal do microfone embutido
TALKBACK pode ser roteado para as
Se tiver um amplificador de fones de
saídas RECORDING OUT (2-TRACK A,
ouvido conectado aos jacks de saída de
B e DAW) ou para as saídas PHONES/STUDIO OUT
fones (PHONES), ajuste o nível de
(incluindo ambas as saídas de fones de ouvido do
entrada adequado para a sua placa de som através
painel frontal). Empurre o botão no destino que
do botão de nível de entrada.
deseje usar e fale no microfone. Para fazer ajustes
no sinal, ajuste o botão TALKBACK.
Para ajustar o volume dos alto-falantes
conectados aos jacks STUDIO OUT, gire o
botão STUDIO OUT no painel superior
em direção horária. Caso os alto-falantes
necessitem de saída de sinal mais forte, ajuste o
botão trim STUDIO no painel traseiro.
Aumente o volume aos poucos no seu amplificador
de fones de ouvido até que atinja um nível adequado.
