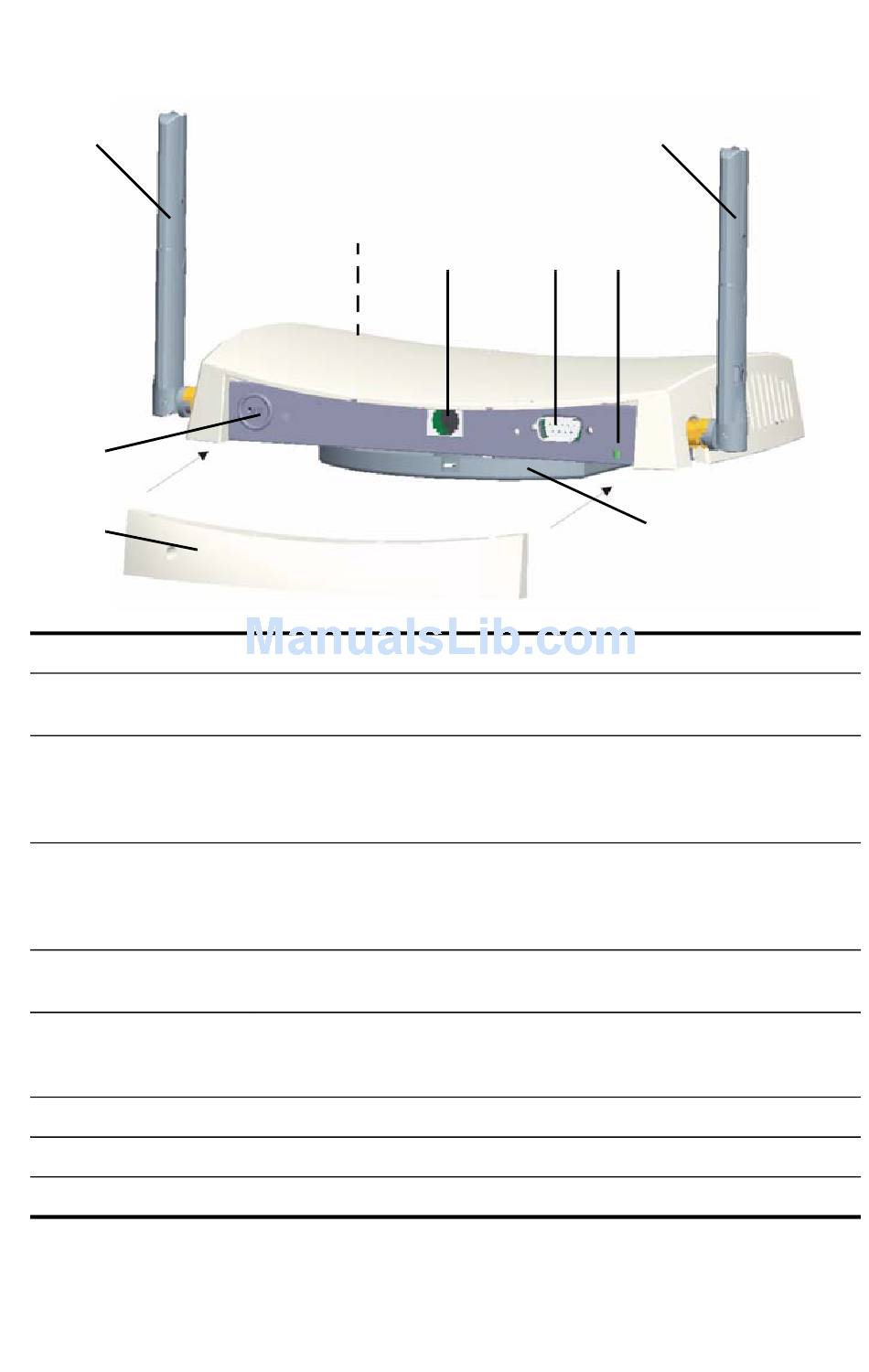

Présentation du point d'accès 3Com
Wireless 8760
1
6
7
Fonction
1 Connecteurs
d'antenne
2 Voyants
3 Port Ethernet
4 Port série
5 Bouton de
réinitialisation
6 Connecteur de verrou Kensington
7 Capot du panneau arrière amovible
8 Support de fixation Ce support permet de fixer le point d'accès sur un mur ou au plafond.
2
Description
Ces deux connecteurs RSMA permettent de brancher des antennes
fonctionnant sur les bandes de fréquences 2,4 GHz et 5,0 GHz
Les voyants lumineux s'allument lorsque le point d'accès est sous
tension et lorsque des activités sont en cours. Pour plus de détails, voir
la section Voir la section « Vérification des voyants lumineux »,
page 18.
Ce port permet d'établir une connexion Ethernet 10/100BASE-TX à un
commutateur 3Com. Utilisez un câble droit de catégorie 5 et des
connecteurs RJ45 standard pour relier le point d'accès au
commutateur du réseau.
Ce port fournit une interface série au point d'accès à des fins de
diagnostic.
Pour rétablir les paramètres par défaut, exercez une pression pendant
deux à cinq secondes sur ce bouton, placé à l'arrière du point d'accès,
à l'aide d'un objet pointu.
