6. Borne de mise à la terre – Mettre la génératrice à la terre à une
masse à la terre approuvée ici. Voir « mise à la terre de la génératrice
» pour détails.
7. Bouton Marche/Arrêt – Commande le fonctionnement de la
génératrice.
8. Silencieux – Rend le moteur moins bruyant.
9. Rend le moteur moins bruyant – Pivote et se rétracte pour ranger.
10. Bouchon d'essence – Emplacement de remplissage de carburant.
11. Jauge de carburant – Indique le niveau de carburant dans le réservoir.
12. Vérification/Remplissage d'huile – Vérifier et remplir d'huile ici.
13. Lanceur – Utiliser pour faire démarrer le moteur manuellement.
14. Arrêt du carburant – Valve entre le réservoir de carburant et le
carburateur.
15. Bouchon de vidange de l'huile – Utilisé pour vidanger l'huile.
16. Pare-étincelles – Réduit les risques d'incendie en contenant les
étincelles.

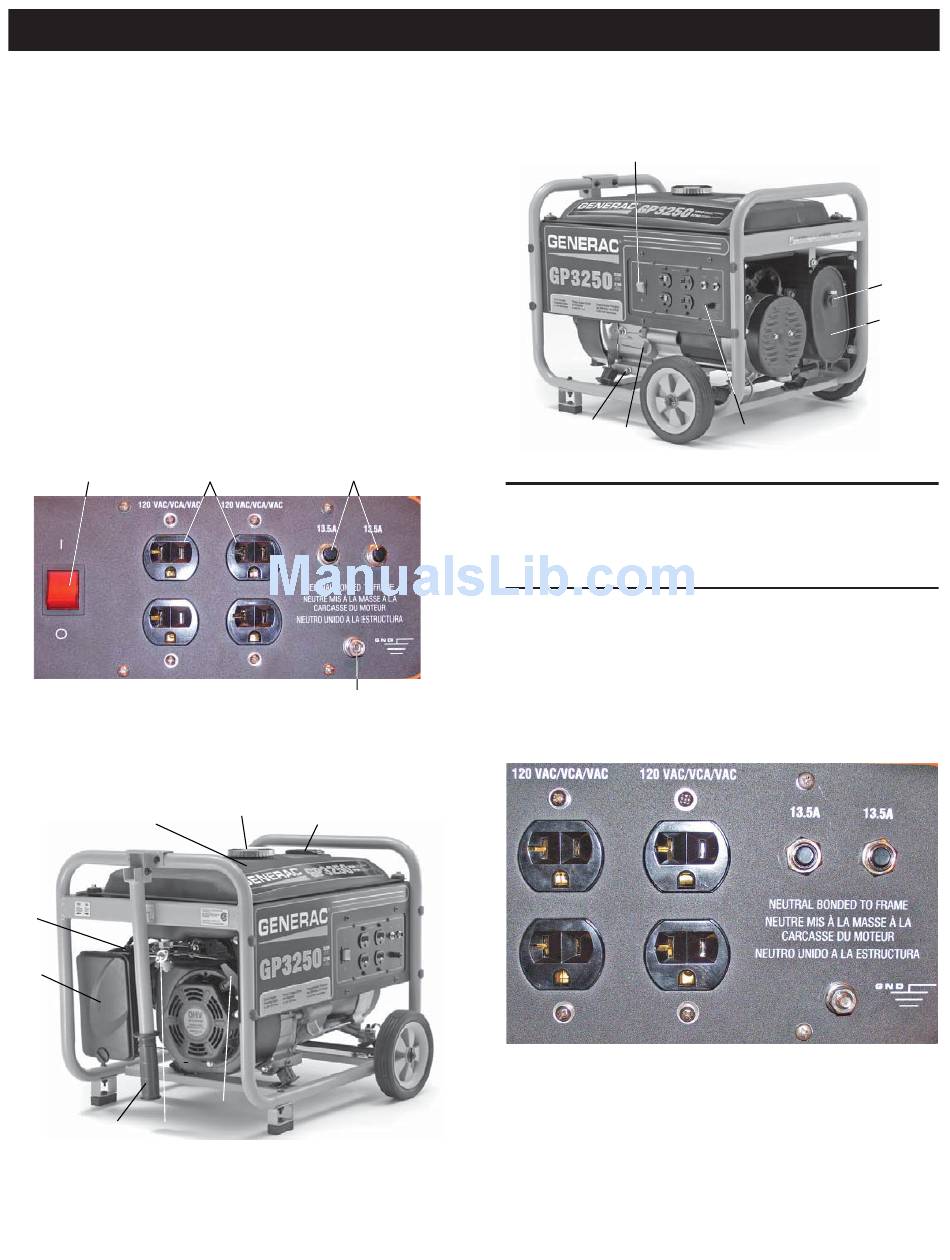

Figure 3 - Panneau de commande
7
Figure 4 - Commandes de la génératrice
5
4
3
9
14
1 2
6
10
11
13
Figure 5 - Commandes de la génératrice
7
15
12
2.2 CORDONS ÉLECTRIQUES ET FICHES DE
BRANCHEMENT
2.2.1 120 VAC, 20 A, PRISE DOUBLE
C'est une prise 120 volts protégée contre les surcharges par un
disjoncteur « pousser pour réenclencher » de 13.5 A (Figure 6). 13.5 A
de courant peuvent être tirées de chaque douille, la puissance totale doit
cependant être gardée dans le nominal de la plaque de données. N'utiliser
que des cordons électriques à 3 fils, à la terre, bien isolés, de haute qualité
avec un nominal de 125 volts à 20 A (ou plus).
Figure 6 - 120 Volts CA, 20 A, Prise double
