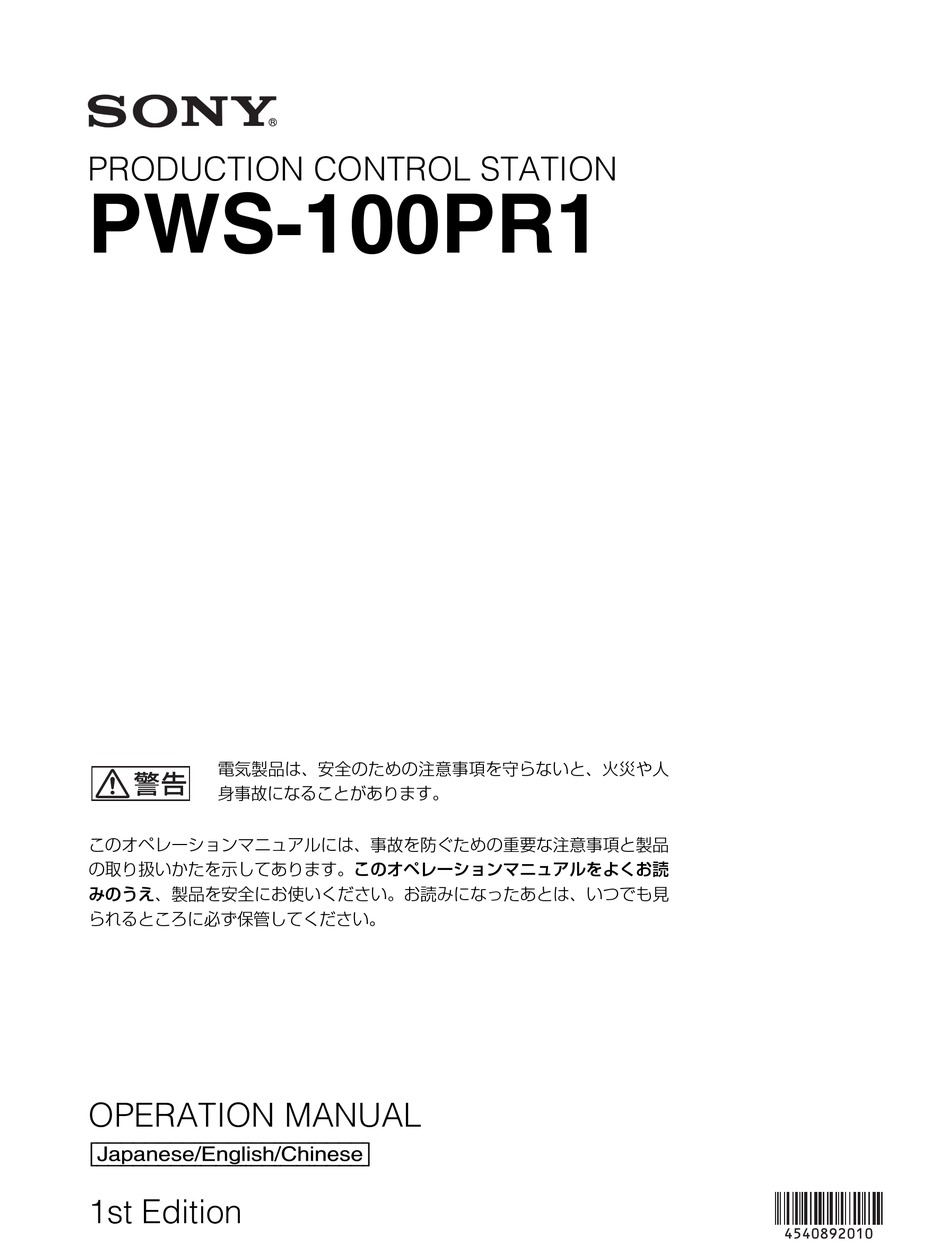

PRODUCTION CONTROL STATION
PWS-100PR1
電気製品は、安全のための注意事項を守らないと、火災や人
身事故になることがあります。
このオペレーションマニュアルには、事故を防ぐための重要な注意事項と製品
の取り扱いかたを示してあります。このオペレーションマニュアルをよくお読
みのうえ、製品を安全にお使いください。お読みになったあとは、いつでも見
られるところに必ず保管してください。
OPERATION MANUAL
[Japanese/English/Chinese]
1st Edition

Advertisement

Table of Contents
loading

Related Manuals for Sony PWS-100PR1

Summary of Contents for Sony PWS-100PR1

  • Page 1 PRODUCTION CONTROL STATION PWS-100PR1 電気製品は、安全のための注意事項を守らないと、火災や人 身事故になることがあります。 このオペレーションマニュアルには、事故を防ぐための重要な注意事項と製品 の取り扱いかたを示してあります。このオペレーションマニュアルをよくお読 みのうえ、製品を安全にお使いください。お読みになったあとは、いつでも見 られるところに必ず保管してください。 OPERATION MANUAL [Japanese/English/Chinese] 1st Edition...

  • Page 2: Table Of Contents

    日本語 目次 概要 ..........................3 必要な機器 ............................... 3 システム構成と接続..........................3 各部の名称と働き ......................4 前面 ..................................4 前面（パネルをはずした場合） ......................4 背面 ..................................5 準備 ..........................6 初期設定................................6 PWS-4400 の設定............................7 PWA-MGW1 の設定 ..........................7 アプリケーションの起動と終了....................... 7 アプリケーションの設定........................7 システムの設定 ............................7 メンテナンス画面...

  • Page 3: 必要な機器

    概要 本機は、プロダクションコントロールソフトウェア PWA-PRC1 を使用して、マルチポート AV ストレージユ ニット PWS-4400 を制御し、ライブ映像のスロー再生やク リップ／プレイリスト管理を行うシステムです。 本機に USB コントロールデバイス PWSK-4403 を接続し、 各種ボタンやフェーダーレバー、ジョグダイヤルを使用し て操作します。 ディスプレイに表示される映像を確認しながら、スロー再 生の速度コントロール、画像の検索、マーク位置への キューアップ、カットアウト編集などが可能です。また、 作成したクリップを一覧から選択して再生やコピーを行っ たり、プレイリストに登録してハイライト編集を行うこと ができます。 ◆ 操作について詳しくは、PWA-PRC1 のユーザーガイドを参照し てください。 必要な機器 本機を使用するためには、以下の機器が必要です。 • マルチポート AV ストレージユニット PWS-4400 • USB コントロールデバイス PWSK-4403 システム構成と接続 PWS-4400 と本機を接続し、本機の USB 端子に PWSK-4403 を接続します。...

  • Page 4: 各部の名称と働き

    各部の名称と働き 前面 a オン／スタンバイボタンおよびインジケーター c ACCESS インジケーター 本機のオン / スタンバイを切り換えます。電源コードを接 ストレージへのアクセス状態を示します。 続するとスタンバイ状態になり、インジケーターが赤色に 消灯：アクセスなし 点灯します。スタンバイ状態のときにオン / スタンバイボ 青色点灯：アクセス中 タンを押すと、本機が起動してオン状態になり、インジ d フロントパネル LED ケーターが緑色に点灯します。オン状態のときにオン / ス Web メニューでの設定によって、点灯 / 消灯します。設定 タンバイボタンを 2 秒以上長押しすると、スタンバイ状態 は、メンテナンス画面の [Settings] ページ−［001: LINE への移行を開始し、スタンバイ状態になるとインジケー LED］で行います。 ターが赤色に点灯します。オン状態からスタンバイ状態に した後、再度オンにする場合は、インジケーターが赤色に e USB 端子（前面） 点灯した後...
  • Page 5 a FAN インジケーター b POWER インジケーター ファンのいずれかに障害が発生した場合に、対応するイン AC 電源ユニットのどちらかに故障が検出された場合に、 ジケーターが赤く点灯します。 対応するインジケーターが赤く点灯します。 c TEMP インジケーター 本機内部温度の異常上昇を検出した場合に赤く点灯します。 背面 LAN1 LAN2 a SYSTEM TC 端子 ご注意 本システムでは使用しません。 • 背面の 4 つの USB 端子のうち、 右下のポートのみ給電に対応して います（900 mA） 。他の 3 ポートは給電非対応ですので、USB b Remote 端子（1/2、3/4、5） 端子からの電力供給が不要な USB 機器を接続してください。 本システムでは使用しません。...

  • Page 6: 初期設定

    日時を設定する 準備 コントロールパネルの［Clock, Language, and Region］ で［Date and Time］−［Set the time and date］を選 択する。 初期設定 ［Date and Time］タブの［Change time zone］をク 本機を使用する前に、本機内の Windows の設定を行いま リックして、タイムゾーンを選択する。 す。設定方法については、標準的な Windows 8 の操作方法 に準じます。 ［Date and Time］タブの［Change date and time］を クリックして、日付と時刻を設定する。 ご注意 ［Internet Time］タブの［Change settings］ボタンを 本機を再起動する場合は、Windows の再起動ではなく、いったん...

  • Page 7: Pws-4400 の設定

    PWS-4400 の設定 メンテナンス画面 PWS-4400 で各ポートの入力／出力を設定します。 ◆ 設定方法については、PWA-PRC1 のインストレーションガイド Web メニューのメンテナンス画面では、本システムの設定 および PWS-4400 のオペレーションマニュアルを参照してくだ さい。 や情報の表示を行うことができます。 Web ブラウザーを起動してアドレス欄に PWA-MGW1 の設定 「http://localhost/pws-100/maintenance/」と入力し、メン テナンス画面を表示します。 アーカイブを行うためには、メディアゲートウェイソフト メンテナンス画面は以下のページから構成されています。 ウェア PWA-MGW1 での設定が必要です。 • Diagnosis ページ ◆ 設定方法については、PWA-PRC1 のインストレーションガイド • Settings ページ および PWA-MGW1 のヘルプを参照してください。 • Disk ページ アプリケーションの起動と終了...

  • Page 8: Settings ページ

    Error/Warning 002 REDUNDANT PSU 別売の電源ユニットを装着して電源を二重化するかどうか 本システムに発生しているエラーおよびワーニングを表示 を設定します。 します。 • ON：装着する。 • OFF：装着しない。 （デフォルト） 表示される主なエラーメッセージを次に示します。 メッセージ 説明 ［Save］ボタンをクリックすると、設定した内容が確定され 0101、0102 POWER SUPPLY 電源ユニットで電源エラーを検 ます。 [A/B] ERROR 出しました。 0111 ∼ 0115 FAN [1-5] ERROR ファンの異常を検出しました。 SNMP Settings 0121 ∼ 012C HDD [1-12] ERROR HDD のエラーを検出しました。...

  • Page 9: 使用上のご注意

    ［Spin Down］ボタン 使用上のご注意 選択した HDD をスピンダウンし、取りはずし可能な状態 にします。 Information 電源に関する注意事項 選択した HDD のメーカー名とシリアル番号を表示します。 本機が動作中に突然電源が切れた場合、データが壊れる可 Properties 能性があります。データ保護のため、UPS（無停電電源装 各ドライブの RAID レベル、ディスク構成、空き容量、全 置）のご使用をお勧めします。 容量が表示されます。 また、電源コードを抜く場合やブレーカーを落とす場合は、 必ず事前に本機のオン / スタンバイボタンを押して本機の 動作を停止させてください。 使用上のご注意...
  • Page 10 背面：右下のポートのみ給電対応 仕様 （900 mA） 、他 3 ポートは給電非対応 HDMI Type A（1） HDMI Ver. 1.4a、 最大解像度 1920 × 1200、60 Hz 一般 DisplayPort DisplayPort（1） DisplayPort Ver. 1.1a、 電源 AC 100 V ∼ 240 V 最大解像度 2560 × 1600、60 Hz 50/60 Hz REF IN BNC（2）...
  • Page 11 English Table of Contents Overview ................12 Required Devices..............12 System Configuration and Connection........12 Name and Function of Parts..........13 Front View................13 Front View (Panel Removed)..........13 Rear View................14 Setting Up ................15 Initial Settings................ 15 PWS-4400 Settings..............15 PWA-MGW1 Settings............

  • Page 12: Overview

    Overview The PWS-100PR1 is a system for controlling a PWS-4400 Multi Port AV Storage Unit using PWA-PRC1 Production Control Software to perform functions, such as controlling slow-motion playback of live video and managing clips and playlists. The unit connects to a PWSK-4403 USB Control Device to control operation using buttons, fader lever, and jog dial.

  • Page 13: Name And Function Of Parts

    Name and Function of Parts Front View a On/Standby button and indicator High-speed flashing read (four times per second): An error has occurred. Switches the unit on/off (standby state). Connecting the power cord places the unit in standby state, and the c ACCESS indicator indicator turns on red.

  • Page 14: Rear View

    DisplayPort-to-HDMI converter cable. For details about installing or replacing a power supply Use an active-type converter cable. unit, consult your Sony sales or service representative. Note d SDI (1 to 4) connectors If using a DisplayPort cable, use the following recommended cable.

  • Page 15: Setting Up

    Setting the date and time Setting Up Select [Set the time and date] under [Date and Time] in the [Clock, Language, and Region] control panel. Initial Settings Click [Change time zone] on the [Date and Time] tab, and select the time zone. Before using the unit, configure the Windows settings within the unit.

  • Page 16: Pwa-Mgw1 Settings

    PWA-MGW1 Settings Maintenance Screen Configure settings in PWA-MGW1 Media Gateway Software to enable archiving to media. You can configure system settings and display system information on the Maintenance screen in the web For details about configuration, refer to the PWA-PRC1 application.

  • Page 17: Settings Page

    Error/Warning • OFF: LED is not lit. Displays errors and warnings that occur in the system. 002 REDUNDANT PSU Specifies whether an optional power supply unit is The following major error messages are displayed. installed for power supply redundancy. • ON: Installed. Message Description •...

  • Page 18: Usage Precautions

    Information Usage Precautions Displays the manufacturer and serial number of the selected HDD. Properties Power supply precautions Displays the RAID level of each drive, disk configuration, free space, and total capacity. If the unit is suddenly turned off during operation, data loss may occur.

  • Page 19: Specifications

    SD: SMPTE-259M compliant Design and specifications are subject to change without Units: mm (in.) notice. SONY WILL NOT BE LIABLE FOR DAMAGES OF ANY KIND RESULTING FROM A FAILURE TO IMPLEMENT PROPER SECURITY MEASURES ON TRANSMISSION DEVICES, UNAVOIDABLE DATA LEAKS RESULTING FROM TRANSMISSION SPECIFICATIONS, OR SECURITY PROBLEMS OF ANY KIND.
  • Page 20 THE WARRANTY PERIOD OR AFTER EXPIRATION OF THE WARRANTY, OR FOR ANY OTHER REASON WHATSOEVER. • SONY WILL NOT BE LIABLE FOR CLAIMS OF ANY KIND MADE BY USERS OF THIS UNIT OR MADE BY THIRD PARTIES. • SONY WILL NOT BE LIABLE FOR THE LOSS,...
  • Page 21 中文 机型名称：制作控制工作站 使用产品前请仔细阅读本书，并请妥善保管。...
  • Page 22 目录 概述............23 需要的设备 ..........23 系统配置和连接 ........23 部件的名称和功能.......... 24 正面 ..........24 正面 （面板被移除）........24 背面 ..........25 设置............26 初始设置 ..........26 PWS-4400 设置 ......... 26 PWA-MGW1 设置 ......... 26 启动和退出应用程序 ........27 应用程序设置 .......... 27 系统设置 ..........27 维护屏幕..........

  • Page 23: 需要的设备

    概述 PWS-100PR1 是一款用于控制 PWS-4400 音视频存储单 元的系统，使用 PWA-PRC1 Production Control Software 执行如控制实时视频的慢动作播放以及管 理短片和播放清单等各种功能。 该设备可连接 PWSK-4403 USB 控制单元以使用按键、 渐变杆和慢速拨盘控制操作。 它可以在监控监视器上所显示视频的同时，控制慢动 作播放速度、搜索视频图像、设定标记的位置、执行 裁切编辑以及控制其他功能。它还使您能够从列表中 选择已创建的短片，用于播放、复制或在播放清单进 行注册以突出编辑。 有关操作的详细信息，请参阅 PWA-PRC1 用户指南。 需要的设备 设备运行需要用到下列设备。 • PWS-4400 音视频存储单元 • PWSK-4403 USB 控制单元 系统配置和连接 本设备应连接 PWS-4400，PWSK-4403 应连接设备的 USB 端口。...

  • Page 24: 部件的名称和功能

    部件的名称和功能 正面 a 开机 / 待机键和指示灯 c ACCESS 指示灯 在开机和关机 （待机状态）之间切换。 连接电源线 指示存储器的访问状态。 后，本机将处于待机状态，此指示灯会亮起红色。 在 熄灭：未访问存储器 待机状态下按开机 / 待机键可启动本机，此指示灯会 蓝色：正在访问存储器 亮起绿色。 长按开机 / 待机键两秒可将本机切换至待 机状态，此时此指示灯将变为红色。 要在将本机从开 d 前面板 LED 机状态切换至待机状态后重新开启本机，请在此指示 根据 Web 应用程序中的设置打开。 使用 “维护”屏 灯为红色时长按开机 / 待机键三秒或更长时间。 断开 幕上 [Settings] 页面中的 [001: LINE LED] 配置该 电源线后，此指示灯会熄灭。...
  • Page 25 背面 LAN1 LAN2 a SYSTEM TC 接口 h HDMI 端口 本系统未使用。 使用 HDMI 电缆连接至监视器。 仅使用 Sony 品牌的 HDMI 电缆。 推荐的电缆 （示例） ： DLC-HE20XF HIGH SPEED HDMI b Remote 接口 （1/2、3/4、5） 电缆 (2 m) 本系统不使用。 i DisplayPort 端口 c AC 电源装置...

  • Page 26: 初始设置

    单击 [Date and Time] 选项卡上的 [Change time 设置 zone]，然后选择时区。 单击 [Date and Time] 选项卡上的 [Change date and time]，然后设置日期和时间。 初始设置 单击 [Internet Time] 选项卡上的 [Change 使用本机前，请在本机内配置 Windows 设置。 以下描 settings] 按钮。 述将介绍 Windows 8 中的标准设置。 指定 NTP 服务器，然后单击 [Update Now] 按钮。 注意...

  • Page 27: 启动和退出应用程序

    有关配置的详细信息，请参阅 PWA-PRC1 安装指南和 维护屏幕 PWA-MGW1 中的帮助。 启动和退出应用程序 可以在 Web 应用程序中的 “维护”屏幕上配置系统 设置和显示系统信息。 启动 PWA-PRC1 启动 Web 浏览器并在地址栏中输入 “http://localhost/pws-100/maintenance/” ，以显 有关启动应用程序的详细信息，请参阅 PWA-PRC1 用 示 “维护”屏幕。 户指南。 “维护”屏幕包含以下页面。 • Diagnosis 页面 打开连接到设备的 PWSK-4403 和 PWS-4400， 然后打 • Settings 页面 开设备。 • Disk 页面 在...

  • Page 28: Settings 页面

    • Host IP Address ： 指定 SNMP 主机的 IP 地址。 默认设 消息 说明 置为 “127.0.0.1” 。 0111 至 FAN [1-5] ERROR 检测到风扇故障。 • Trap IP Address：指定陷阱目的地的 IP 地址。 0115 • Community Name：指定 SNMP 社区名 （最多 16 个字 0121 至 HDD [1-12] 检测到...

  • Page 29: 使用注意事项

    使用注意事项 规格说明 电源注意事项 一般规格 如果本机在操作期间突然关闭，可能会发生数据丢 电源要求 100 V 至 240 V 交流 失。 为了保证数据的完整性，建议使用不间断电源 50/60 Hz (UPS)。 功耗 235 W 要断开电源线或关闭断路器，请务必先按下本机上的 待机电源消耗 3 W 或更低 开机 / 待机键以停止本机，然后再操作。 工作温度 5 °C 至 35 °C 存储温度 -20 °C 至 +55 °C 工作湿度...
  • Page 30 HD： 兼容 SMPTE-292M SD： 兼容 SMPTE-259M 设计与技术规格如有变更，恕不另行通知。 SONY 不对任何因传输设备安全措施操作不当、传输 规格导致不可避免的数据泄露或任何种类的安全问 题造成的损坏负责。 注意 • 在记录前，请始终进行记录测试，并确认记录是 否成功。 SONY 对任何损坏概不负责。由于本机故障或由记 录介质、外部存储系统或者任何其他介质或储存 系统记录的任何形式的记录内容的损害不作 （包 括但不限于）退货或赔偿。 • 在使用前请始终确认本机运行正常。 无论保修期内外或基于任何理由，SONY 对任何损 坏概不负责。由于本机故障造成的利润损失等， 无论是在保修期以内或者以外，Sony 均不作任何 赔偿。 • SONY对本产品用户或第三方的任何索赔概不负责。 • SONY 对内部存储系统、记录介质、外部存储系统 或任何其他介质或存储系统上记录的任何数据的 丢失、修复和还原概不负责。 • SONY 对因任何情况导致终止或停止使用本机相关 服务概不负责。 规格说明...
  • Page 31 （操作、保守等）と異なる目的で本マニュアルを使用するこ とを禁止します。 The material contained in this manual consists of information that is the property of Sony Corporation and is intended solely for use by the purchasers of the equipment described in this manual. Sony Corporation expressly prohibits the duplication of any...
  • Page 32 Sony Corporation Printed in Japan 2014.6 32 PWS-100PR1(SYL/CNC) 4-540-892-01(1) © 2014...
