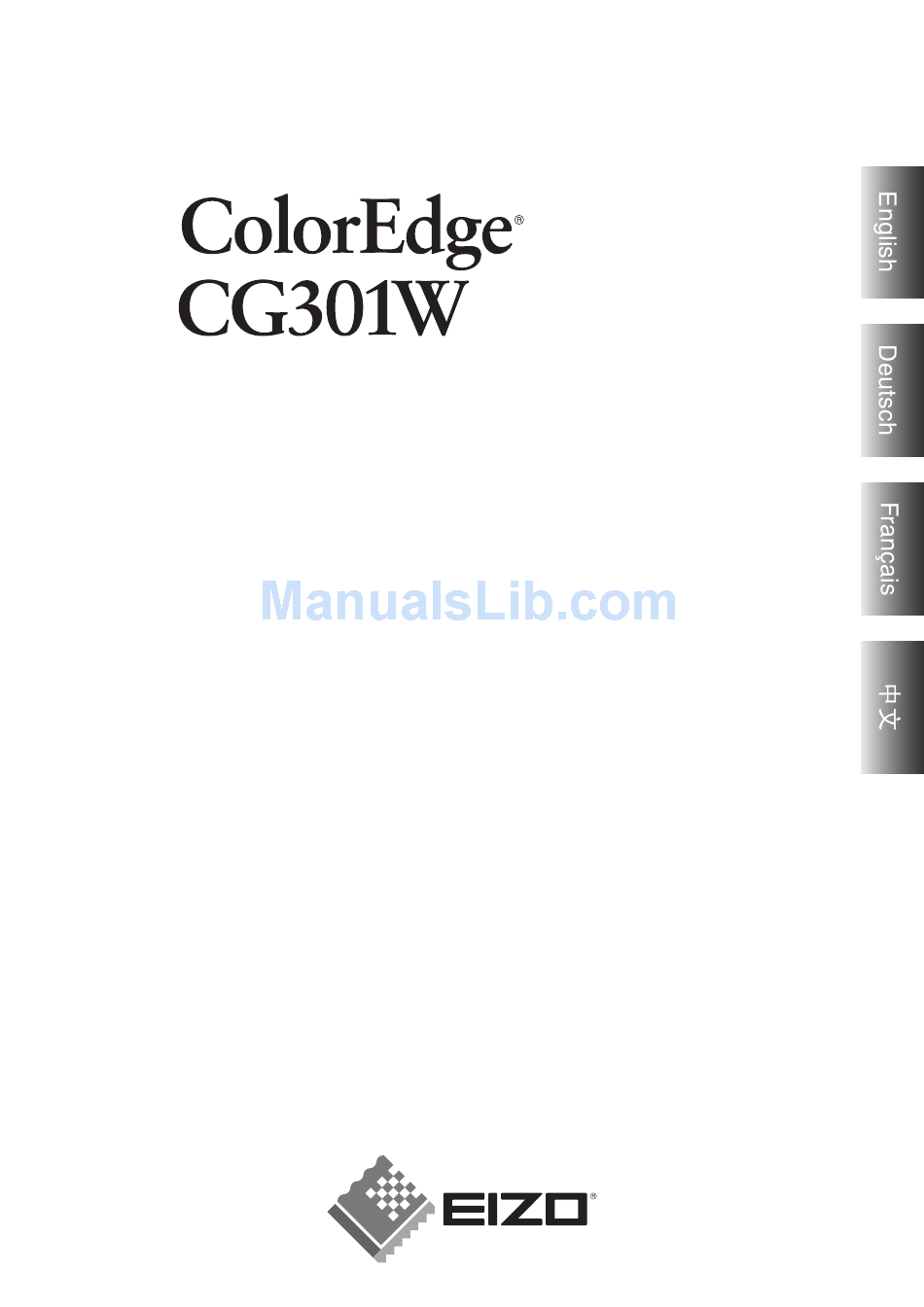

Calibration Color LCD Monitor Setup Manual Important: Please read this Setup Manual and the User’s Manual stored on the CD-ROM carefully to familiarize yourself with safe and effective usage. Please retain this manual for future reference. Installationshandbuch Wichtig: Lesen Sie dieses Installationshandbuch und das Benutzerhandbuch (auf der CD-ROM) aufmerksam durch, um sich mit der sicheren und effizienten Bedienung vertraut zu machen. Bewahren Sie dieses Handbuch zum späteren Nachschlagen auf.
Page 2
Compatible Resolutions/Frequencies Kompatible Auflösungen/Bildwiederholfrequenzen Résolutions/Fréquences compatibles 兼容的分辨率/频率 The monitor supports the following resolutions. Der Monitor unterstützt die nachfolgend aufgeführten Auflösungen. Le moniteur est compatible avec les résolutions suivantes. 本显示器支持下列分辨率。 Frequency Display setup/Anzeigeneinr./Conf. affichage/ 显示设定 Single Display/ Dual Display/ Einfache Anzeige/ Dualanzeige/ Affichage simple/ Affichage double/ Resolution Dot clock Horizontal (kHz) 单显示...
SAFETY SYMBOLS This manual uses the safety symbols below. They denote critical information. Please read them carefully. WARNING CAUTION Failure to abide by the information in a Failure to abide by the information in a WARNING may result in serious injury and CAUTION may result in moderate injury and/ can be life threatening.
Page 4
• Digital Signal Cable (FD-C39) …………………………………………………………………… x 1 • EIZO USB Cable (MD-C93)………………………………………………………………………… x 1 • Mounting Screws (M4 x 12 mm) … ………………………………………………………………… x 4 pcs. • Hood ………………………………………………………………………………………………… x 1 set • “ScreenCleaner” Cleaning Kit … …………………………………………………………………… x 1 • EIZO LCD Utility Disk (CD-ROM) ………………………………………………………………… x 1 • “ColorNavigator” Calibration Software User’s Manuals (PDF format) ColorEdge CG301W ColorEdge ColorNavigator Setup Manual (this manual) ……………………………………………………………………… x 1 • ColorNavigator Quick Reference ………………………………………………………………… x 1 • Adjustment Certificate ……………………………………………………………………………… x 1 •...
Switches input signals for display when two PCs are connected to the monitor. button Displays the Fine Contrast menu. Mode button Displays the Adjustment menu, determines an item on the menu screen, and Enter button saves values adjusted. Control buttons Chooses an adjustment item or increases/decreases adjusted values for advanced adjustments using the Adjustment menu. (Left, Down, Up, Right) Power button Turns the power on or off. Indicates monitor’s operation status. Blue: Operating Orange: Power saving Off: Power off Power indicator When the timer is set for ColorNavigator, notifies that a recalibration is required (for CAL mode or EMU mode). Stand Used to adjust the height of the monitor. Security lock slot Complies with Kensington’s MicroSaver security system. Connects the USB cable in order to use the provided software. For how to use USB port (UP) refer to the User’s Manual on the CD-ROM. Left: DVI-D connector (SIGNAL1 DUAL LINK) / Right: DVI-D connector Input signal connectors (SIGNAL2) Power connector Connects the power cord. Connects peripheral USB devices. USB port (DOWN) * S creenManager is an EIZO’s nickname of the Adjustment menu. (For how to use ScreenManager, refer to the User’s Manual on the ® CD-ROM.)
Page 6
Connecting Cables and Displaying the Screen Connect the monitor to the PC. Turn the monitor, the PC, and all peripheral devices off before connecting the cables. The following instructions are for connecting a single display via Dual Link (default factory settings). Connect to monitor Connect to PC To SIGNAL1...
Note It is required to set the monitor depending on the setting and type of your graphics board. (e.g. • for dual display) For details, refer to the ColorEdge CG301W User’s Manual on the EIZO LCD Utility Disk. Press to turn on the PC.
Attaching the Hood Attaching the hood can effectively shut out reflections from fluorescent lights and other external light sources. Checking Package Contents Left cover Top cover Right cover Check that all the items on the right are in the package. Attaching the Hood Attach the hood according to the following procedure.
Page 9
For details regarding the calibration procedure, refer to the ColorNavigator User’s Manual on the CD-ROM. Installing ColorNavigator MacOS X Insert the "EIZO LCD Utility Disk" to the CD-ROM drive The "EIZO LCD Utility Disk" icon appears on the desktop. Double click the icon to open the window. Double click "ColorNavigator" folder on the window Double click "ColorNavigator.pkg" icon on the window The ColorNavigator installer starts up.
Connecting the Measurement Device Connect the measurement device to a USB port (downstream) on the PC, or to the USB port (downstream) on the back of the monitor. Either OK Measurement Device Note • A measurement device is not included with this unit. Please purchase separately. Tips •...
Page 11
SICHERHEITSSYMBOLE In diesem Handbuch werden die unten dargestellten Sicherheitssymbole verwendet. Sie geben Hinweise auf äußerst wichtige Informationen. Bitte lesen Sie diese Informationen sorgfältig durch. ACHTUNG VORSICHT Die Nichbeachtung unter ACHTUNG Die Nichtbefolgung von unter VORSICHT angegebener Informationen kann angegebenen Anweisungen kann schwere mittelschwere Verletzungen und/oder Schäden Verletzungen oder sogar lebensbedrohende oder Veränderungen des Produkts zur Folge...
Ort auf. Wenn das Gerät zur Reparatur eingesandt werden muss, wird die Verpackung wieder benötigt. Monitor ……………………………………………………………………………………………… x 1 • Netzkabel …………………………………………………………………………………………… x 1 • Doppelanschlusskabel (DD200DL-BK) ………………………………………………………… x 1 • Digitales Signalkabel (FD-C39) …………………………………………………………………… x 1 • EIZO-USB-Kabel (MD-C93) ……………………………………………………………………… x 1 • Befestigungsschrauben (M4 x 12 mm) … ………………………………………………………… x 4 Stk. • Abdeckhaube ……………………………………………………………………………………… x 1 Set • „ScreenCleaner“-Reinigungsset … ………………………………………………………………… x 1 • CD-ROM mit EIZOs LCD Utility Disk ……………………………………………………………… x 1 •...
Taste zur Zeigt das Feinkontrastmenü an. Modusauswahl Zeigt das Justierungsmenü an, wählt ein Element im Menübildschirm und speichert Eingabetaste geänderte Werte. Wählt ein Einstellungselement oder erhöht/reduziert justierte Werte erweiterter Steuertasten (Links, Einstellungen mithilfe des Justierungsmenüs. Unten, Oben, Rechts) Netzschalter Zum Ein- und Ausschalten. Zeigt den Betriebsstatus des Monitors an. Blau: In Betrieb Orange: Energiesparmodus Aus: Hauptstromversorgung getrennt Betriebsanzeige Beachten Sie, dass der Monitor (im CAL-Modus oder im EMU-Modus) neu zu kalibrieren ist, wenn der Timer auf ColorNavigator eingestellt ist. Wird verwendet, um die Höhe des Monitors einzustellen. Fuß Öffnung für Ist mit dem Kensington MicroSaver-Sicherheitssystem kompatibel. Diebstahlsicherung Schließen Sie das USB-Kabel an, um die mitgelieferte Software verwenden zu USB-Anschluss können. Informationen zur Verwendung der Software entnehmen Sie der (hinten) Benutzerhandbuch auf der CD-ROM. Links: DVI-D-Anschluss (SIGNAL1 DUAL LINK) / Signaleingänge Rechts: DVI-D-Anschluss (SIGNAL2) Zum Anschließen des Netzkabels. Netzstecker USB-Anschluss Zum Anschließen der USB-Geräte. (seitlich) ScreenManager ist der Name des Justierungsmenüs von EIZO. (Informationen zur Verwendung von ScreenManager ® entnehmen Sie dem Benutzerhandbuch auf der CD-ROM.)
Page 14
Anschluss von Kabeln und Anzeige des Bildschirms Schließen Sie den Monitor an den PC an. Schalten Sie den Monitor, den PC und alle externen Geräte aus, bevor Sie die Kabel anschließen. Die nachfolgenden Anweisungen gelten für den Anschluss eines einzelnen Bildschirms per Doppelanschluss (werksseitige Einstellungen).
Page 15
Drücken Sie , um den Monitor einzuschalten. Die Betriebsanzeige des Monitors leuchtet auf (blau). Empfohlene Auflösung (für Einzelbildschirm) Netzschalter Betriebsanzeige 2560 Bildpunkte x 1600 Zeilen (60 Hz) Hinweis Wenn der ColorNavigator in Betrieb ist, empfehlen wir, den Monitor im Landschaftsmodus zu • betreiben. Hinweis Der Monitor muss in Abhängigkeit von den Einstellungen und der Art der Grafikkarte (z.B. für •...
Page 16
Anbringen der Abdeckhaube Durch Anbringen der Abdeckhaube lassen sich Reflexionen von Neonleuchten und anderen externen Lichtquellen wirksam abschirmen. Linke Obere Rechte Abdeckung Abdeckung Abdeckung Überprüfen des Verpackungsinhalts Überprüfen Sie, ob sich alle Teile auf der rechten Seite in der Verpackung befinden. Anbringen der Abdeckhaube Bringen Sie die Abdeckhaube gemäß...
Page 17
Einzelheiten bezüglich des Kalibriervorgangs entnehmen Sie bitte dem ColorNavigator-Benutzerhandbuch auf der CD-ROM. Installieren des ColorNavigators MacOS X Setzen Sie die „EIZO LCD Dienstprogramm-Disk“ in das CD-ROM-Laufwerk des PCs ein. Das Symbol „EIZO LCD Utility Disk“ erscheint auf dem Desktop. Doppelklicken Sie auf das Symbol, um das Fenster zu öffnen. Doppelklicken Sie auf den Ordner „ColorNavigator“ in dem Fenster. Doppelklicken Sie auf das „ColorNavigator.pkg“-Symbol in dem Fenster. Das ColorNavigator-Installationsprogramm wird gestartet. Installieren Sie die Software.
Page 18
Anschließen des Messgeräts Schließen Sie das Messgerät an einen USB-Port (seitlich) des PC oder an einen USB-Port (seitlich) an der Rückseite des Monitors an. Beides möglich Messgerät Hinweis • Diesem Gerät liegt kein Messgerät bei. Bitte kaufen Sie dieses separat. Hinweis •...
Page 19
SYMBOLES DE SECURITE Ce manuel utilise les symboles de sécurité présentés ci-dessous. Ils signalent des informations critiques. Veuillez les lire attentivement. ATTENTION AVERTISSEMENT Le non respect des consignes données dans un Le non respect des consignes données dans un message ATTENTION peut entraîner des message AVERTISSEMENT peut entraîner blessures et/ou des dommages au matériel ou des blessures sérieuses ou même la mort.
Page 20
Câble Dual Link (DD200DL-BK) … ………………………………………………………………… x 1 • Câble de signal numérique (FD-C39) …………………………………………………………… x 1 • Câble USB EIZO (MD-C93)………………………………………………………………………… x 1 • Vis de montage (M4 x 12 mm) …………………………………………………………………… x 4 pièces • Capot ………………………………………………………………………………………………… x 1 ensemble • Kit de nettoyage « ScreenCleaner » ……………………………………………………………… x 1 • EIZO LCD Utility Disk (CD-ROM) ………………………………………………………………… x 1 • Logiciel d’étalonnage « ColorNavigator » Manuels d’utilisation au format PDF ColorEdge CG301W ColorEdge ColorNavigator Manuel d’installation (le présent manuel) ………………………………………………………… x 1 • Référence rapide de ColorNavigator …………………………………………………………… x 1 • Certification de réglage …………………………………………………………………………… x 1 •...
Touche Mode Affiche le menu Fine Contrast (contraste fin). Pour afficher le menu Ajustage, pour sélectionner un élément de l’écran de Touche de validation menu et sauvegarder les valeurs ajustées. Touches de commande Pour sélectionner un élément d’ajustage ou augmenter/diminuer les valeurs (Gauche, Bas, Haut, ajustées pour des ajustages avancés à l’aide du menu Ajustage. Droite) Touche d’alimentation Met l’appareil sous/hors tension. Pour indiquer l’état de fonctionnement du moniteur. Bleu : En fonctionnement Orange : Economie d’énergie Eteint : Hors tension Voyant d’alimentation Lorsque le minuteur est défini dans ColorNavigator, indique qu’un nouveau calibrage est nécessaire (en mode CAL ou EMU). Pied Permet de régler la hauteur du moniteur. Fente pour le Compatible avec le système de sécurité MicroSaver de Kensington. verrouillage de sécurité Raccorde le câble USB pour utiliser le logiciel fourni. Consultez le manuel Port USB (amont) d’utilisation inclus sur le CD-ROM pour savoir comment utiliser ce logiciel. Gauche : connecteur DVI-D (SIGNAL1 DUAL LINK) / Droit : connecteur DVI-D Connecteurs de signaux d’entrée (SIGNAL2) Connecteur Permet de connecter le cordon d’alimentation. d’alimentation Permet de connecter les périphériques USB. Port USB (aval) ScreenManager est un alias choisi par EIZO pour le menu Ajustage. (Consultez le manuel d’utilisation sur le CD-ROM ® si vous désirez de plus amples détails sur l’utilisation de ScreenManager.)
Page 22
Connexion des câbles et mise sous tension Permet de connecter le moniteur au PC. Eteignez le moniteur, le PC et tous les périphériques avant de connecter les câbles. Les instructions suivantes se rapportent au branchement d’un seul ordinateur par connexion Dual Link (paramètres d’usine).
Page 23
Il est nécessaire de régler le moniteur en fonction des paramètres et du type de votre carte • graphique (par exemple pour le mode double affichage). Pour plus d’informations, reportez-vous au Manuel d’utilisation ColorEdge CG301W sur le CD-ROM d’utilitaires EIZO LCD. Appuyez sur pour mettre le PC sous tension.
Page 24
Fixation du capot Fixer le capot peut éliminer efficacement les réflexions de lumières fluorescentes et provenant d’autres sources extérieures de lumière. Vérification du contenu de l’emballage Capot Capot Capot gauche supérieur droit Vérifiez que tous les éléments ci-contre figurent bien dans la boîte.
Page 25
Pour plus d’informations sur la procédure de calibrage, reportez-vous au Manuel d’utilisation de ColorNavigator fourni sur le CD-ROM. Installation de ColorNavigator MacOS X Insérez le « Disque d’Utilitaires EIZO LCD » dans le lecteur de CD-ROM. L´icône du « EIZO LCD Utility Disk » s´affiche sur le bureau. Faites double-clic sur l´icône pour ouvrir la fenêtre. Double-cliquez sur le dossier « ColorNavigator » de la fenêtre. Double-cliquez sur l´icône « ColorNavigator.pkg » de la fenêtre. L´installateur ColorNavigator démarre.
Page 26
Raccordement de l’appareil de mesure Connectez l’appareil de mesure à un port USB (aval) sur le PC, ou sur le port USB (aval) à l’arrière du moniteur. L’un ou l’autre est Appareil de mesure Attention • L’appareil de mesure n’est pas fourni avec cette unité. Vous devez l’acheter séparément. Remarque •...
Page 35
No part of this manual may be reproduced, stored in a retrieval system, or transmitted, in any form or by any means, electronic, mechanical, or otherwise, without the prior written permission of EIZO NANAO CORPORATION. EIZO NANAO CORPORATION is under no obligation to hold any submitted material or information confidential unless prior arrangements are made pursuant to EIZO NANAO CORPORATION’s receipt of said information. Although every effort has been made to ensure that this manual provides up-to-date information, please note that EIZO monitor specifications are subject to change without notice. Macintosh is a registered trademark of Apple Inc.
Page 36
EIZO NANAO CORPORATION 153 Shimokashiwano, Hakusan, Ishikawa 924-8566 Japan Phone: +81 76 277 6792 Fax: +81 76 277 6793 EIZO EUROPE AB Lovangsvagen 14 194 61, Upplands Väsby, Sweden Phone: +46 8 594 105 00 Fax: +46 8 590 91 575 This document is printed on recycled chlorine free paper.
