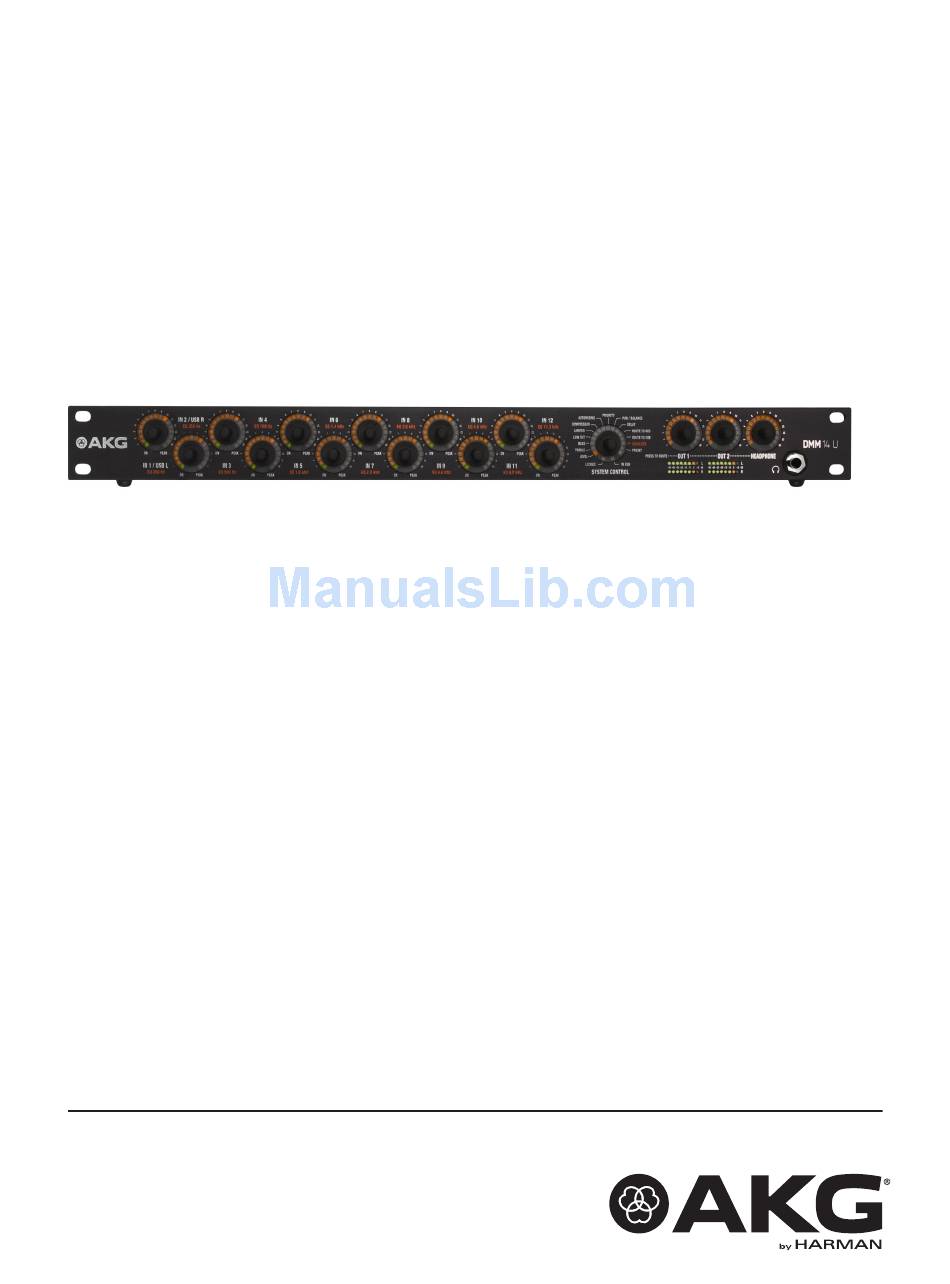

DMM 14 U (UL, ULD)
REFERENCE FOR DIGITAL
AUTOMATIC MICROPHONE MIXER
2
BEDIENUNGSANLEITUNG
Vor Inbetriebnahme des Gerätes lesen!
67
USER INSTRUCTIONS
Read the manual before using the equipment!
131
MODE D'EMPLOI
Lire cette notice avant d'utiliser le système!
194
MODO DE EMPLEO
¡Consulte el manual antes de utilizar el equipo!

Advertisement

Table of Contents
loading

Related Manuals for AKG DMM14 U

Summary of Contents for AKG DMM14 U

  • Page 1 DMM 14 U (UL, ULD) REFERENCE FOR DIGITAL AUTOMATIC MICROPHONE MIXER BEDIENUNGSANLEITUNG Vor Inbetriebnahme des Gerätes lesen! USER INSTRUCTIONS Read the manual before using the equipment! MODE D’EMPLOI Lire cette notice avant d’utiliser le système! MODO DE EMPLEO ¡Consulte el manual antes de utilizar el equipo!

  • Page 2: Table Of Contents

    INHALT ALLGEMEINES 5.4.2 Gain-Regler Zweck des Manuals 5.4.3 Phantomspeisung Aufbewahrung des Manuals 5.4.4 Stereo Summen-Ausgangskanal Haftung 5.4.5 Stereo-Record-Ausgang Gewährleistung 5.4.6 Serielle Steuerung über RS232 5.4.7 USB-Anschluss LIEFERUMFANG 5.4.8 LAN-Anschluss Verpackungsinhalt 5.4.9 Gerätekaskadierung Optionales Zubehör 5.4.10 Dante™-Netzwerk Automix-Algorithmus SICHERHEIT UND UMWELT 5.5.1 Dynamische Pegelanpassung Sicherheit...
  • Page 3 Drehregler SYSTEM CONTROL BEDIENUNG DES GERÄTES entsperren SYSTEM CONTROL: Parameter am 8.11.3 Gesamtes Gerät sperren Gerät ändern 8.11.4 Gesamtes Gerät entsperren Mikrofone am DMM14 U (UL, ULD) 8.11.5 Einzelne Kanäle entsperren konfigurieren 8.11.6 Einzelne Kanäle sperren Ein-/Ausgänge abhören 8.12 Konfigurationsdaten kopieren Geräte kaskadieren...
  • Page 4 Eigentum der AKG Acoustics GmbH. Bei Wahrung des Urheberrechtes dürfen ohne ausdrückliche schriftliche Erlaubnis der Firma AKG Acoustics GmbH weder diese Dokumentation noch Teile davon für irgend- welche Zwecke in irgendeiner Form mit irgendwelchen Mitteln, elektronisch oder mecha- nisch, mittels Fotokopie, durch Aufzeichnung oder mit Informationsspeicherungs- und Informationswiedergewinnungssystemen reproduziert oder übertragen werden.
  • Page 5 Änderungen durch- geführt werden. • Schaden durch nicht aktuell gehaltene Dokumente entsteht. Gewährleistung Gewährleistung AKG Acoustics GmbH übernimmt keine Gewährleistung für Schäden, wenn • durch unsachgemäße Bedienung Schaden entsteht. • nicht zugelassene bzw. nicht vorschriftsmäßige Änderungen durch- geführt werden.
  • Page 6 LieferUmfAng Lieferumfang Verpackungsinhalt Verpackungsinhalt Kontrollieren Sie, ob die Verpackung alle unten angeführten Teile enthält. Falls etwas fehlt, wenden Sie sich bitte an Ihren AKG-Händler. • 1 x DMM14 U, DMM14 UL oder DMM14 ULD • 1 x Quick Start Guide •...

  • Page 7: Sicherheit Und Umwelt

    sicherheit UnD UmweLt Sicherheit und Umwelt Sicherheit Sicherheit Achtung: Beschädigungsgefahr • Schützen Sie das Gerät vor direkter Sonneneinstrahlung starker Staub- und Feuchtigkeitseinwirkung Regen Vibrationen oder Schlägen. • Schütten Sie keine Flüssigkeiten auf das Gerät und lassen Sie keine sonstigen Gegenstände durch die Lüftungsschlitze in das Gerät fallen.

  • Page 8: Anwender

    Lack sowie Kunststoffteile beschädigen können. • Verwenden Sie das Gerät nur für die im Manual beschriebenen Anwendungen. Für Schäden infolge unsachgemäßer Handhabung oder missbräuchlicher Verwendung kann AKG keine Haftung über- nehmen. Vorausgesetzte Kenntnisse und Verantwortungsbereiche der Bediener/ Anwender •...
  • Page 9 Downloads im Internet. Beschreibt Informationen zur fachgerechten Entsorgung der beschriebenen Komponenten. Bestimmungsgemäße Verwendung Der Digitale Automatische Mikrofonmischer DMM14 U (UL, ULD) U (UL, ULD) ist ausschließlich zum Mischen von Audiosignalen konzipiert. Bestimmungswidrige Verwendung Jegliche Verwendung, die nicht unter Bestimmungsgemäße Verwendung erwähnt ist, ist bestimmungswidrig.
  • Page 10 Gerätebeschreibung Kurzbeschreibung Kurzbeschreibung Der DMM14 U (UL, ULD) ist ein 19“ Digitaler Automatischer Mikrofonmischer. Die interne Signalverarbeitung erfolgt digital und auf vier (Stereo-) Summenschienen. Die Ein- und Ausgänge sind analog und digital verfügbar. Das Gerät verfügt über 12 symmetrische Mono-Eingangskanäle, die als Mikrofoneingang oder als Line-Eingang (für z.B.
  • Page 11 gerätebeschreibUng Netzteil Netzteil Eingangsspannung 100 ... 240 V AC Netzfrequenz 50 ... 60 Hz Leistungsaufnahme max. 75 Watt Ausgangsspannungen 24 V Eingänge Symmetrische Eingänge – Vorverstärker Gain 0 dB ... 60 dB Eingangspegel max. +20 dBu Gleichtaktunterdrückung >70 dB Dynamik >120 dB Signal-/Rauschabstand (S/N) >90 dB...
  • Page 12 Drehregler 5.3.1 Drehregler für Eingangskanäle Eingänge Der DMM14 U (UL, ULD) verfügt über 12 symmetrische Eingangskanäle zum Anschließen von niederohmigen, dynamischen Mikrofonen oder Kondensatormikrofonen und anderen Signalquellen, z.B. Empfänger für drahtlose Mikrofone. Für jeden Eingangskanal ist ein Drehregler vorhan- den (1 bis 12).
  • Page 13 Die Eingangsempfindlichkeit wird mittels der Gain-Regler an der Rückseite an das angeschlossene Gerät angepasst. SYSTEM CONTROL 5.3.2 Bedienmodus / SYSTEM CONTROL Der DMM14 U (UL, ULD) verfügt über zahlreiche Funktionen wie Lautstärke, Höhenbereiche, Bass, Auto-Mischfunktionen usw. Diese Funktionen werden am Drehregler SYSTEM CONTROL (13) ausgewählt. Drehregler 5.3.3 Drehregler für Stereo-Ausgänge Ausgänge...
  • Page 14 29 31 35 36* 38 39 40** 41 Abbildung 2: Rückseite des DMM14 U (UL, ULD) *nur verfügbar bei DMM14 ULD **nur verfügbar bei DMM14 UL und DMM14 ULD Die folgende Tabelle beschreibt die Bedienelemente an der Rückseite des DMM14 U (UL, ULD):...
  • Page 15 gerätebeschreibUng Beschreibung Phoenix-Klemme (Erdung / Fernregelung) Netzanschluss Netzschalter Eingangskanäle 5.4.1 Eingängskanäle IN 1 PHANT. PWR Abbildung 3: Eingangskanal Die 12 symmetrischen Eingangskanäle (1, 5, 6, 10, 11, 15, 18, 22, 23, 27, 28, 32) sind über 3-polige Phoenix-Buchsen zu erreichen. Diese sind mit IN 1 bis IN 12 beschriftet.

  • Page 16: Gain-Regler

    gerätebeschreibUng Gain-Regler 5.4.2 Gain-Regler 0 dB 0 dB 57 dB 57 dB IN 1 IN 2 PHANT. PWR Abbildung 4: Gain‑Regler Neben jedem Eingangskanal befindet sich der dazugehörige Gain-Regler (2, 4, 7, 9, 12, 14, 19, 21, 24, 26, 29, 31) zur Einstellung des Eingangspegels. Die Gain-Regler sind mit integriertem Schalter bei Linksanschlag ausgestat- tet.
  • Page 17 gerätebeschreibUng Erde/Ground Verbindung Abbildung 6: Phoenix‑Klemme Mit einer Phoenix-Klemme lässt sich das Gehäuse mit dem 0 V-Potential der Spannungsversorgung verbinden. Das 0 V-Potential nur mit der Erdung brücken (Werkseinstellung) oder zu der zentralen Systemerde führen, da die Phantomspeisung sonst keinen Bezugspunkt besitzt und diese nicht funktioniert.

  • Page 18: Stereo Summen-Ausgangskanal

    gerätebeschreibUng sprechend angepasst. Stellung links bedeutet 0%, Stellung rechts bedeutet 100%. Der Ausgangspegel ist abhängig vom Summenregler und Fernpegelregler. Der Fernpegelregler wirkt auf beide Summen gleich. Stereo-Ausgang 5.4.4 Stereo Summen-Ausgangskanal OUT1/L OUT1/R Abbildung 9: Stereo Summen‑Ausgangskanal Das Gerät verfügt über zwei symmetrische Stereo Summen-Ausgangskanäle (16, 17, 33, 34).

  • Page 19: Serielle Steuerung Über Rs232

    gerätebeschreibUng Serielle Steuerung 5.4.6 Serielle Steuerung über RS232 RS232 Abbildung 11: Serielle Steuerung Mit der RS232-Buchse (38) besteht die Möglichkeit, Software-Updates durchzuführen und das Gerät über eine externe Steuerung (z.B.: AMX) zu bedienen. Die Pinbelegung ist wie folgt: Funktion USB-Anschluss 5.4.7 USB-Anschluss IN - EXPANSION - OUT...

  • Page 20: Lan-Anschluss

    gerätebeschreibUng LAN-Anschluss 5.4.8 LAN-Anschluss IN - EXPANSION - OUT RS232 Abbildung 13: LAN‑Anschluss Mit dem LAN-Anschluss (40) besteht die Möglichkeit, Software-Updates durchzuführen und das Gerät über eine externe Steuerung (z.B.: AMX) zu bedienen. Des Weiteren besteht die Möglichkeit einer Fernsteuerung und Ferndiagnose mittels eines Webservers.

  • Page 21: Dante™-Netzwerk

    gerätebeschreibUng Über die 8-poligen Modular Jacks (RJ-45)-Buchsen (37) können bis zu 10 Geräte zusammen geschlossen werden. Übertragen werden die Audio-Summe sowie das Statussignal für den Automix-Algorithmus. Die Audio-Übertragung über die Kaskadierung erfolgt in 24Bit. Die Rauschwerte verschlechtern sich dadurch nicht. Dante™-Netzwerk 5.4.10 Dante™-Netzwerk DANTE...

  • Page 22: Automix-Algorithmus

    gerätebeschreibUng Neben den Summensignalen werden nämlich auch Steuersignale des Automix-Algorithmus übertragen. Algorithmus für Automix-Algorithmus Automix Der Automix-Algorithmus des Geräts beinhaltet 3 Grundfunktionen, anhand derer bewertet wird, um welchen Wert ein Eingangssignal gedämpft wird und welchen Ausgangspegel das Ausgangssignal hat. Folgende Funktionen bzw. Parameter fließen in den Automix-Algorithmus ein: •...

  • Page 23: Gerätekaskadierung

    gerätebeschreibUng Expansion für Gerätekaskadierung Kaskadierung Sollte die Anzahl der Eingangskanäle eines einzigen Gerätes nicht ausrei- chen, können bis zu 10 Geräte zusammengeschlossen werden. Das Gerät verfügt über zwei 100 MBit/s-Ethernet-Schnittstellen. Diese dienen zur Steuerdaten- und Audio-Kommunikation zwischen kaskadierten Geräten. Somit lässt sich ein Automisch-System realisieren mit: •...

  • Page 24: Montage Und Anschluss

    UnD AnschLUss Montage und Anschluss Für die Montage und den Anschluss des DMM14 U (UL, ULD) sind folgende Schritte notwendig: Montage Geräte kaskadieren (optional) Mikrofone und Zusatzgeräte anschließen Gerät an Netz anschließen Montage Für die Montage des Gerätes gehen Sie so vor:...

  • Page 25: Gerät An Netz Anschließen

    Gerät an Netz anschließen Achtung: Beschädigungsgefahr Gerät erst an das Stromnetz anschließen, wenn alle Audioverbindungen hergestellt sind! Darauf achten, dass Eingangsspannung des DMM14 U (UL, ULD) mit Netzspannung übereinstimmt. Zum Anschließen des Gerätes an das Netz gehen Sie so vor: Schritt...

  • Page 26: Funktionsbeschreibung

    fUnKtionsbeschreibUng Funktionsbeschreibung Bedienkonzept Das Gerät wird anhand der insgesamt 16 Drehregler auf der Frontplatte be- dient. Diese sind beschriftet mit IN 1 bis IN 12, SYSTEM CONTROL, OUT 1, OUT 2 und HEADPHONE. Die Drehregler an den Eingängen werden jeweils von einem LED-Kranz mit 15 gelben LEDs, einer grünen LED und einer roten LED umgeben.

  • Page 27: Anzeige Der Audiopegel Vu Funktion

    fUnKtionsbeschreibUng 7.2.1 Anzeige der Audiopegel / VU Funktion Bei gewählter Funktion LEVEL wird an den LED-Kränzen der Ein- und Ausgänge der eingestellte Pegel angezeigt. SYSTEM CONTROL SYSTEM CONTROL Der Drehregler SYSTEM CONTROL bietet die Möglichkeit, verschiedene Funktionen am Gerät zu wählen. PRIORITY AUTOMIXING PAN / BALANCE...

  • Page 28: Funktionen Der Eingangskanäle

    fUnKtionsbeschreibUng Weiter genannte Funktionen können durch Drücken von einzelnen Drehreglern oder Kombinationen von mehreren angewählt werden: • Routing To Out 1 • Routing To Out 2 • Monitoring • Mute Funktionen der 7.3.2 Funktionen der Eingangskanäle Eingangskanäle Die Eingangskanäle können in folgenden Funktionen beeinflusst werden: • Level •...

  • Page 29: Dsp Funktionen

    fUnKtionsbeschreibUng DSP Funktionen DSP Funktionen Im Folgenden werden die einzelnen Funktionen in deren Bedienung und Wirkungsweise erklärt. LEVEL 7.4.1 LEVEL PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR DELAY LIMITER ROUTE TO REC LOW CUT ROUTE TO USB BASS EQUALIZER TREBLE PRESET LEVEL LOCKED IN USB / DANTE...

  • Page 30: Treble

    fUnKtionsbeschreibUng Zum leichteren Auffinden der 0 dB-Position leuchtet die entsprechende LED (Nr. 10) heller als die übrigen LED-Felder, wobei erst nach dem dritten Rasten, nach dem Aufleuchten dieses LED-Feldes der 0 dB-Pegel erreicht wird (siehe Detail LEVEL) Durch Drücken auf den Drehregler SYSTEM CONTROL in der Funktion LEVEL wird die Anzeige der Ein- und Ausgangskanäle von Verstärkungsanzeige auf Aussteuerungsanzeige umgeschaltet. TREBLE 7.4.2 TREBLE...
  • Page 31 fUnKtionsbeschreibUng Je weiter der Drehregler nach rechts gedreht wird, desto mehr LEDs leuch- ten auf der rechten Seite auf. Die einstellbare Schrittweite beträgt 2 dB pro Raster, dies entspricht dem Aufleuchten einer LED. Abbildung 22: Regelmöglichkeit der TREBLE Funktion BASS 7.4.3 BASS PRIORITY AUTOMIXING PAN / BALANCE...
  • Page 32 fUnKtionsbeschreibUng In der Funktion BASS können alle Ein- und Ausgangskanäle beeinflusst werden. Mit der Funktion BASS lässt sich der Tiefenbereich des Audiosignals anheben oder absenken. Das Filter ist als Bass-Shelving-Filter 1. Ordnung ausgeführt. Die Grenzfrequenz liegt bei 100 Hz. Die Regelmöglichkeit reicht von -14 dB bis +14 dB. Bei linearer Einstellung leuchtet nur die mittlere obere LED (0 dB).
  • Page 33 fUnKtionsbeschreibUng Die einstellbare Schrittweite beträgt 2 dB pro Raster, dies entspricht dem Aufleuchten einer LED. Abbildung 25: Regelmöglichkeit der BASS Funktion LOW CUT 7.4.4 LOW CUT PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR DELAY LIMITER ROUTE TO REC LOW CUT ROUTE TO USB BASS EQUALIZER TREBLE...
  • Page 34 fUnKtionsbeschreibUng Durch Drehen des Drehreglers im Uhrzeigersinn lässt sich die untere Grenzfrequenz anheben, durch Drehen gegen den Uhrzeigersinn absenken. Die Einstellmöglichkeit reicht von 0 Hz (keine Wirkung) bis 150 Hz (starke Abschwächung). Bei 0 Hz leuchtet eine LED, bei 150 Hz leuchtet der komplette LED-Kranz. 160 Hz 140 Hz 180 Hz...
  • Page 35 fUnKtionsbeschreibUng Die einstellbare Schrittweite beträgt 20 Hz pro Raster, dies entspricht dem Aufleuchten einer LED. Abbildung 28: Regelmöglichkeit der LOW CUT Funktion LIMITER 7.4.5 LIMITER PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR DELAY LIMITER ROUTE TO REC LOW CUT ROUTE TO USB BASS EQUALIZER TREBLE PRESET...
  • Page 36 fUnKtionsbeschreibUng Eine Drehung des Drehreglers im Uhrzeigersinn hebt die Wirkung an, eine Drehung gegen den Uhrzeigersinn schwächt die Wirkung ab. Die Einstellmöglichkeit reicht von +20 dBu bis -25 dBu. Bei +20 dBu leuchtet eine LED, bei -25 dBu leuchtet der komplette LED-Kranz. -4 dBu -1 dBu -7 dBu...
  • Page 37 fUnKtionsbeschreibUng COMPRESSOR 7.4.6 COMPRESSOR PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR DELAY LIMITER ROUTE TO REC LOW CUT ROUTE TO USB BASS EQUALIZER TREBLE PRESET LEVEL LOCKED IN USB / DANTE SYSTEM CONTROL Abbildung 32: COMPRESSOR Funktion In der Funktion COMPRESSOR können alle Eingangskanäle beeinflusst werden.
  • Page 38 fUnKtionsbeschreibUng Die einstellbare Schrittweite beträgt 3 dBu pro Raster, dies entspricht einer LED. +17.5 +12.5 +7.5 +2.5 -2.5 -7.5 -12.5 -17.5 -22.5 -27.5 -32.5 -37.5 Abbildung 34: Regelmöglichkeit der COMPRESSOR Funktion AUTOMIXING 7.4.7 AUTOMIXING PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR DELAY LIMITER ROUTE TO REC...
  • Page 39 fUnKtionsbeschreibUng In der Funktion AUTOMIXING können alle Eingangskanäle beeinflusst werden. ON PEAK ON PEAK AUTOMIXING Abbildung 36: Regelmöglichkeit der AUTOMIXING Funktion Mit einer Drehung eines Drehreglers im Uhrzeigersinn wird die Automatik-Mischfunktionen für den jeweiligen Kanal eingeschaltet. (LED- Kranz leuchtet komplett) Eine Drehung gegen den Uhrzeigersinn schaltet die Automatik-Mischfunktionen aus.
  • Page 40 fUnKtionsbeschreibUng mit der Funktion AUTOMIXING einen Vorteil in der Signalbewertung von 6 dB. ON PEAK ON PEAK PRIORITY Abbildung 38: Regelmöglichkeit der PRIORITY Funktion Mit einer Drehung eines Drehreglers im Uhrzeigersinn wird die Funktion für den jeweiligen Kanal eingeschaltet. (LED-Kranz leuchtet komplett). Eine Drehung gegen den Uhrzeigersinn schaltet die Funktionen aus (nur eine LED leuchtet).
  • Page 41 fUnKtionsbeschreibUng In der Funktion PAN / BALANCE können alle Eingangskanäle im Panorama beeinflusst werden, alle Ausgangskanäle in ihrer Balance. 0 dB R -6 dB L -6 dB R -12 dB L -12 dB R -18 dB L -18 dB R -24 dB L -24 dB R -30 dB L -30 dB R -36 dB L -36 dB...
  • Page 42 fUnKtionsbeschreibUng DELAY 7.4.10 DELAY PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR DELAY LIMITER ROUTE TO REC LOW CUT ROUTE TO USB BASS EQUALIZER TREBLE PRESET LEVEL LOCKED IN USB / DANTE SYSTEM CONTROL Abbildung 41: DELAY Funktion In der Funktion DELAY können der Ausgang OUT 1 und OUT 2 beeinflusst werden.
  • Page 43 fUnKtionsbeschreibUng ROUTING TO REC 7.4.11 ROUTING TO REC PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR DELAY LIMITER ROUTE TO REC LOW CUT ROUTE TO USB BASS EQUALIZER TREBLE PRESET LEVEL LOCKED IN USB / DANTE SYSTEM CONTROL Abbildung 43: ROUTING TO REC Funktion In der Funktion ROUTING TO REC können alle Eingangskanäle beeinflusst werden.
  • Page 44 fUnKtionsbeschreibUng ROUTING TO USB 7.4.12 ROUTING TO USB PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR DELAY LIMITER ROUTE TO REC LOW CUT ROUTE TO USB BASS EQUALIZER TREBLE PRESET LEVEL LOCKED IN USB / DANTE SYSTEM CONTROL Abbildung 45: ROUTING TO USB Funktion In der Funktion ROUTING TO USB können alle Eingangskanäle beeinflusst werden.
  • Page 45 fUnKtionsbeschreibUng EQUALIZER 7.4.13 EQUALIZER PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR DELAY LIMITER ROUTE TO REC LOW CUT ROUTE TO USB BASS EQUALIZER TREBLE PRESET LEVEL LOCKED IN USB / DANTE SYSTEM CONTROL Abbildung 47: EQUALIZER Funktion Die Funktion EQUALIZER beeinflusst die Ausgänge OUT 1 und OUT 2: Die Einstellung erfolgt gleichermaßen für linken und rechten Kanal.
  • Page 46 fUnKtionsbeschreibUng Die Mittenfrequenzen der Teilbänder sind im ½-Oktav-Abstand angeordnet. Abbildung 49: Regelmöglichkeit der EQUALIZER Funktion PRESET 7.4.14 PRESET PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR DELAY LIMITER ROUTE TO REC LOW CUT ROUTE TO USB BASS EQUALIZER TREBLE PRESET LEVEL LOCKED IN USB / DANTE SYSTEM CONTROL Abbildung 50: PRESET Funktion...
  • Page 47 fUnKtionsbeschreibUng Dazu wird die Funktion PRESET am SYSTEM CONTROL angewählt. Neben den 12 Geräte-Presets gibt es noch einen Arbeits-Preset: Alle Änderungen in den Einstellungen wirken sich zunächst nur auf diesen Preset aus. Um Änderungen dauerhaft zu speichern, muss der Arbeits-Preset unter einem der verfügbaren Geräte-Presets gespeichert werden.

  • Page 48: Locked

    fUnKtionsbeschreibUng LOCKED LOCKED PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR DELAY LIMITER ROUTE TO REC LOW CUT ROUTE TO USB BASS EQUALIZER TREBLE PRESET LEVEL LOCKED IN USB / DANTE SYSTEM CONTROL Abbildung 52: LOCKED Funktion In der Funktion LOCKED werden durch Sperren die Drehregler oder das gesamte Gerät vor unsachgemäßer Bedienung geschützt.

  • Page 49: Bedienung Des Gerätes

    5 Minuten nach der letzten Änderung springt der Drehregler SYSTEM CONTROL wieder in die Funktion LEVEL. 1 Minute nach der letz- ten Änderung wird der eingestellte Wert automatisch gespeichert. Mikrofone am DMM14 U (UL, ULD) konfigurieren Für die Konfiguration der angeschlossenen Mikrofone und Zusatzgeräte gehen Sie so vor:...
  • Page 50 Des gerätes Schritt Beschreibung Schiebe-Schalter und Gain-Regler auf der Rückseite des DMM14 U (UL, ULD) betätigen • Wählen Sie die Verstärkung der Eingangssignale zwischen 0 dB und +57 dB. • Eine höhere Verstärkung der Eingangssignale ist für Mikrofone mit geringem Ausgangspegel geeignet.
  • Page 51 REC (OUT) IN - EXPANSION - OUT RS232 OUT R REC (OUT) IN - EXPANSION - OUT RS232 OUT R REC (OUT) IN - EXPANSION - OUT RS232 Zur Kaskadierung empfehlen wir ausschließlich Kabel aus dem AKG-Zubehör zu verwenden. DMM14 MANUAL...
  • Page 52 beDienUng Des gerätes Alle Geräte sind für den Anwender hinsichtlich ihrer Funktion und ihrem Verhalten gleichgestellt. Bei der Kaskadierung bleiben alle Funktionen der Einzelgeräte erhalten. Zuspielung über Zuspielung über USB und Dante™ USB und Dante™ 8.5.1 Zuspielung bearbeiten Um Eingangssignale über USB bzw. Dante™ zuzuspielen gehen Sie so vor: Schritt Beschreibung Drehregler SYSTEM CONTROL zweimal kurz drücken...

  • Page 53: Preset Auswählen

    Des gerätes PRESET Presets verwenden Die Presets des DMM14 U (UL, ULD) funktionieren sehr ähnlich wie die Presets eines Autoradios. 8.7.1 Preset auswählen Zum Auswählen eines Presets gehen Sie so vor: Schritt Beschreibung Bei SYSTEM CONTROL die Funktion PRESET wählen Drehregler für entsprechenden Ein- oder Ausgangskanal kurz...

  • Page 54: Preset Löschen

    beDienUng Des gerätes 8.7.3 Preset löschen Zum Löschen eines Presets gehen Sie so vor: Schritt Beschreibung Bei SYSTEM CONTROL die Funktion PRESET wählen Drehregler für entsprechenden Ein- oder Ausgangskanal zwi- schen 8 Sekunden und 10 Sekunden drücken. • Akustisches Signal (Beep) ertönt. Drehregler nach Beep loslassen •...

  • Page 55: Routing To Out Aktivieren

    beDienUng Des gerätes Schritt Beschreibung Drehregler für entsprechenden Ein- oder Ausgangskanal kurz drücken. MUTE Funktion für entsprechenden Kanal wird deaktiviert. • • Die zuvor gespeicherte Lautstärke wird angewandt. ROUTING TO OUT ROUTING TO OUT aktivieren 8.9.1 Für einen Eingangskanal Auf den Ausgang OUT können alle Eingangskanäle geroutet werden. Gehen Sie dazu so vor: Schritt Beschreibung...

  • Page 56: Locked Aktivieren/Deaktivieren

    beDienUng Des gerätes Schritt Beschreibung Drehregler des gewünschten Eingangkanals drücken ROUTING TO OUT wird für den entsprechenden • Eingangskanal deaktiviert. LOCKED 8.11 LOCKED aktivieren/deaktivieren Mit der Funktion LOCKED können folgende Elemente gesperrt werden: Drehregler SYSTEM CONTROL • • Gesamtes Gerät •...

  • Page 57: Gesamtes Gerät Sperren

    beDienUng Des gerätes Gerät sperren 8.11.3 Gesamtes Gerät sperren Zum Sperren des gesamten Gerätes gehen Sie so vor: Schritt Beschreibung Drehregler SYSTEM CONTROL gleichzeitig mit Drehregler OUT länger als 3 Sekunden drücken Die LED LOCKED leuchtet. • • Die ursprünglichen Einstellungen werden gespeichert. •...

  • Page 58: Einzelne Kanäle Sperren

    Drehregler der gewünschten Kanäle jeweils länger als 3 Sekunden drücken Die Zustände, die vor der Sperrung der Kanäle bzw. des gesamten Gerätes eingestellt waren, bleiben auch nach dem Ausschalten / Wiedereinschalten des DMM14 U (UL, ULD) erhalten! DMM14 MANUAL...

  • Page 59: Konfigurationsdaten Kopieren

    beDienUng Des gerätes 8.12 Konfigurationsdaten kopieren Mit der Kopierfunktion können einzelne oder mehrere Einstellungswerte (LEVEL, TREBLE, BASS, LOWCUT, LIMITER und COMPRESSOR) eines Eingangs auf einen oder mehrere andere Eingänge kopiert werden. Konfigurationen 8.12.1 Einzelwerte kopieren kopieren Zum Kopieren einzelner Werte von einem Kanal auf einen oder mehrere andere gehen Sie so vor: Schritt Beschreibung...
  • Page 60 beDienUng Des gerätes Schritt Beschreibung Beide Drehregler gedrückt halten (ca. 8 Sekunden) bis ein akustisches Signal ertönt (Beep-Beep) und die betroffenen LED-Kränze einmal kurz aufblinken. • Werte wurden auf die ausgewählten Kanäle übertragen. Der Kopiervorgang ist in beide Richtungen möglich (IN 1 bis IN 12 und IN 12 bis IN 1).

  • Page 61: Rücksetzen Auf Werkseinstellungen

    beDienUng Des gerätes ON PEAK ON PEAK ON PEAK ON PEAK ON PEAK ON PEAK IN 1 IN 2 IN 3 IN 10 IN 11 IN 12 Abbildung 56: Kopiervorgang abgeschlossen Rücksetzen auf 8.13 Rücksetzen auf Werkseinstellungen Werkseinstellung PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR DELAY...
  • Page 62 beDienUng Des gerätes Schritt Beschreibung Drehregler SYSTEM CONTROL loslassen • Das Gerät ist auf die Werkseinstellungen zurückgesetzt und kann für eine neue Systemkonstellation eingestellt werden. Durch das Rücksetzen auf Werkseinstellungen gehen alle gespeicherten Einstellungen verloren! DMM14 MANUAL...

  • Page 63: Fehlerbehebung

    fehLerbehebUng Fehlerbehebung WARNUNG: Stromschlaggefahr Im Gerät befinden sich ungeschützte Kontakte und Leitungen, die bei Berührung zu schweren Verletzungen durch Stromschlag führen können. • Das Gerät darf für die Fehlerbehebung nur von autorisiertem Fachpersonal geöffnet werden. FEHLER MÖGLICHE URSACHE BEHEBUNG Kein Ton Netzanschlusskabel ist nicht an Gerät Netzanschlusskabel an Gerät anschlie angeschlossen ßen Netzschalter ausgeschaltet...
  • Page 64 Signalwiedergabe stellt rekte Vorverstärkung stellen Lautstärkeregler sind zu weit aufge- Lautstärke zurückregeln dreht Eingangssignal hat zu hohen Pegel Eingangssignal dämpfen Falls ein Fehler trotz dieser Anweisungen weiter besteht, melden Sie sich bei AKG Acoustics GmbH, oder Ihrem AKG-Händler. DMM14 MANUAL...
  • Page 65 DMM14 MANUAL...
  • Page 66 DMM14 MANUAL...
  • Page 67 INHALT GENERAL 5.4.6 Serial control via RS232 Purpose of the manual 5.4.7 USB port Retention of the manual 5.4.8 LAN port Liability 5.4.9 Expansion/cascading Warranty 5.4.10 Dante™ network Automix algorithm SCOPE OF SUPPLY 5.5.1 Dynamic level adjustment Packing unit 5.5.2 Best Mic On Optional accessories 5.5.3...
  • Page 68 8.11.2 Unlocking the SYSTEM CONTROL parameters on the device rotary knob 8.2 Configuring microphones on the 8.11.3 Locking the complete unit DMM14 U (UL, ULD) 8.11.4 Unlocking the complete unit Monitoring the inputs/outputs 8.11.5 Unlocking individual channels Cascading devices 8.11.6 Locking individual channels Feed via USB and Dante™...
  • Page 69 AKG Acoustics GmbH. Forwarding to third parties is not permitted. This manual should be returned to us on request.
  • Page 70 Damage is incurred due to incorrect operation • Unauthorized or non-permitted modifications having been carried out. • Damage due to out of date documentation. Warranty Warranty AKG Acoustics GmbH accepts no liability for damage, if • incorrect operation. • Unauthorized or non-permitted modifications having been carried out. • Damage due to out of date documentation.
  • Page 71 1 x IEC EU standard mains cable • 1 x IEC US standard mains cable • 1 x mating plug terminal Optional Optional accessories accessories Optional accessories can be found at www.akg.com. Your dealer will be happy to advise. DMM14 MANUAL...
  • Page 72 sAfety AnD environment Safety and environment Safety Safety Caution: Risk of damage • Protect the equipment against direct sunlight the impact of significant dust and humidity rain vibrations or knocks. • Do not spill any liquids on the equipment and do not allow any other objects to drop through the ventilation slits into the equipment. •...
  • Page 73 • Only use the equipment for the applications described in this manual. AKG cannot accept any liability for damages resulting from improper handling or misuse. Required knowledge and areas of responsibility of the operators/users •...

  • Page 74: Declaration Of Conformity

    Describes information on the correct disposal of the components described. Correct use The Digital Automatic Microphone Mixer DMM14 U (UL, ULD) U (UL, ULD) is designed solely for mixing audio signals. Incorrect use Any use not given under correct use is regarded as incorrect.
  • Page 75 In addition to multiple DSP digital signal processing functions, the DMM14 U (UL, ULD) also has innovative automatic mixing functions. Up to ten DMM14 U (UL, ULD) can be cascaded if the twelve balanced inputs are not sufficient for your application. Technical data...
  • Page 76 Description Power adapter Power adapter Input voltage 100 ... 240 V AC Mains frequency 50 ... 60 Hz Max. power intake 75 Watt Output voltages 24 V Inputs Balanced inputs – Preamplifier Gain 0 dB ... 60 dB Max. input level +20 dBu Common mode rejection >70 dB...
  • Page 77 5.3.1 Controls for input channels inputs The DMM14 U (UL, ULD) has 12 balanced input channels to connect low ohm, dynamic microphones or capacitor microphones and other signal sources, e.g. receivers for wireless microphones. There is a control for each input channel (1 to 12).
  • Page 78 SYSTEM 5.3.2 Operating mode / SYSTEM CONTROL CONTROL The DMM14 U (UL, ULD) has numerous functions such as volume, tre- bles, bass, auto-mixer functions etc. These functions are selected on the SYSTEM CONTROL (13). Rotary knobs for 5.3.3...
  • Page 79 29 31 35 36* 38 39 40** 41 Figure 2: Rear of the DMM14 U (UL, ULD) *only available with DMM14 ULD **only available with DMM14 UL and DMM14 ULD The following table describes the controls on the rear of the...
  • Page 80 Description Description Phoenix terminal (ground / remote control) Mains connection Mains switch Input channels 5.4.1 Inputs IN 1 PHANT. PWR Figure 3: Input The 12 balanced input channels (1, 5, 6, 10, 11, 15, 18, 22, 23, 27, 28, 32) can be accessed via 3-pin Phoenix sockets.
  • Page 81 Description Gain controller 5.4.2 Gain control 0 dB 0 dB 57 dB 57 dB IN 1 IN 2 PHANT. PWR Figure 4: Gain controller The associated gain control is located next to every input channel (2, 4, 7, 9, 12, 14, 19, 21, 24, 26, 29, 31) to set the input level. The gain controls are equipped with integrated switch for the left side stop.
  • Page 82 Description Ground connection Figure 6: Phoenix terminal A Phoenix terminal connects the housing to the 0 V potential of the power supply. Only bridge the 0 V potential with the grounding (factory setting) or connect it to the central system ground, as otherwise the phantom power has no reference point and will not function.
  • Page 83 Description The output level depends on the master control and the remote level control. The remote level control has the same effect on both masters Stereo output 5.4.4 Stereo master bus output channel OUT1/L OUT1/R Figure 9: Stereo master output The equipment has two balanced master outputs (16, 17, 33, 34).
  • Page 84 Description Serial control 5.4.6 Serial control via RS232 RS232 Figure 11: Serial control The RS232 socket (38) permits software updates to be carried out and to operate the device via an external control (e.g.: AMX). The pin assignment is as follows: Function USB port 5.4.7...
  • Page 85 Description LAN port 5.4.8 LAN port IN - EXPANSION - OUT RS232 Figure 13: LAN port The LAN port (40) permits software updates to be carried out and to operate the device via an external control (e.g.: AMX). Remote control and remote diagnostics are also possible via a web server. This web server provides a simple and functional user interface that can be opened via a browser and that permits access via LAN infrastructure.
  • Page 86 Description The audio transmission via cascading is carried out in 24Bit. This does not impair the noise values. Dante™ network 5.4.10 Dante™ network DANTE REC (OUT) IN - EXPANSION - OUT RS232 Figure 15: Dante ™ The DMM14 ULD is equipped with an 8-pin (RJ-45) modular jack labeled DANTE (19).
  • Page 87 Description • Noise Detect Level adjustment 5.5.1 Dynamic level adjustment The master of all input channels is determined on an ongoing basis. This value is used as the reference value. If the input channel level is very close or over the reference value, this chan- nel will be assessed as dominant and will be slightly attenuated.
  • Page 88 Description • 10 stereo headphone outputs The master buses for OUT, REC-OUT and HEADPHONE are accessible to the entire system of cascaded devices. Every unit adds its input channels to the master buses, which are transferred via the Ethernet interface. Every unit can monitor and output the master buses.

  • Page 89: Installation And Connection

    AnD connection Installation and connection The following steps are required for installation and connection of the DMM14 U (UL, ULD): Installation Cascade devices (optional) Connect microphones and accessories Connect to the mains power supply Installation To install the device, proceed as follows:...
  • Page 90 Do not connect the unit to the power network until you have established all the audio connections! Ensure that the input voltage on the DMM14 U (UL, ULD) corresponds to the mains voltage. To connect the device to the mains, proceed as follows:...

  • Page 91: Functional Description

    fUnctionAL Description Functional description Control concept The device is controlled using the total of 16 rotary knobs on the front panel. These are labeled IN 1 to IN 12, SYSTEM CONTROL, OUT 1, OUT 2 and HEADPHONE. The rotary knobs on the inputs are each surrounded by an LED ring with 15 yellow LEDs, one green LED and one red LED.
  • Page 92 fUnctionAL Description 7.2.1 Display of the audio level / VU function With the LEVEL function selected, the level set is displayed on the LED rings on the inputs and outputs. SYSTEM SYSTEM CONTROL CONTROL The SYSTEM CONTROL rotary knob provides the option of selecting various functions on the device.
  • Page 93 fUnctionAL Description Other functions given can be selected by pressing individual rotary knobs or combinations of multiple knobs: • Routing To Out 1 • Routing To Out 2 • Monitoring • Mute Input channel 7.3.2 Input channel modes modes The input channels have the following function controls: •...
  • Page 94 fUnctionAL Description located in the LEVEL mode, regardless of the SYSTEM CONTROL rotary knob setting. DSP functions DSP functions Given below are explanations of the individual functions and their operation and effects. LEVEL 7.4.1 LEVEL PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR DELAY LIMITER...
  • Page 95 fUnctionAL Description The adjustable increments are equal to 1 dB per click from -12 dB to +15 dB. One LED equals 3 dB. The adjustable increments are equal to 3 dB per click from -12 dB to -∞. One LED equals 9 dB. -6 dB -9 dB -3 dB -12 dB 0 dB -21 dB +3 dB...
  • Page 96 fUnctionAL Description All inputs and outputs can be controlled in TREBLE mode. 0 dB -2 dB +2 dB -4 dB +4 dB -6 dB +6 dB -8 dB +8 dB -10 dB +10 dB -12 dB +12 dB -14 dB +14 dB ON PEAK TREBLE...
  • Page 97 fUnctionAL Description The adjustable increments are equal to 2 dB per click and also correspond to one LED. Figure 22: Adjustment range for the TREBLE function BASS 7.4.3 BASS PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR DELAY LIMITER ROUTE TO REC LOW CUT ROUTE TO USB BASS...
  • Page 98 fUnctionAL Description The BASS raises or lowers the audio signal's bass range. The filter is de- signed as a first order bass shelving filter. The cut-off frequency is 100 Hz. The settings range from -14 dB to +14 dB. Only the upper middle LED lights up (0 dB) with linear adjustment. More LEDs light up on the left side as the rotary knob is turned further to the left.
  • Page 99 fUnctionAL Description The adjustable increments are equal to 2 dB per click and also correspond to one LED. Figure 25: Adjustment range for the BASS function LOW CUT 7.4.4 LOW CUT PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR DELAY LIMITER ROUTE TO REC LOW CUT ROUTE TO USB BASS...
  • Page 100 fUnctionAL Description quency can be raised by turning the rotary knob in a clockwise direction and lowered by turning it counter-clockwise. The settings range from 0 Hz (no effect) to 150 Hz (severe attenuation). One LED is illuminated at 0 Hz, while the entire LED ring is illuminated at 150 160 Hz 140 Hz 180 Hz...
  • Page 101 fUnctionAL Description The adjustable increments are equal to 20 Hz per click and also correspond to one LED. Figure 28: Adjustment range for the LOW CUT function LIMITER 7.4.5 LIMITER PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR DELAY LIMITER ROUTE TO REC LOW CUT ROUTE TO USB BASS...
  • Page 102 fUnctionAL Description Turning the rotary knob in a clockwise direction increases the effect, while turning it counterclockwise dampens the effect. The settings range from +20 dBu to -25 dBu. One LED is illuminated at +20 dBu, while the entire LED ring is illuminated at -25 dBu. -4 dBu -1 dBu -7 dBu...
  • Page 103 fUnctionAL Description COMPRESSOR 7.4.6 COMPRESSOR PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR DELAY LIMITER ROUTE TO REC LOW CUT ROUTE TO USB BASS EQUALIZER TREBLE PRESET LEVEL LOCKED IN USB / DANTE SYSTEM CONTROL Figure 32: COMPRESSOR function All the input channels can be controlled in the COMPRESSOR mode. The compressor ratio is fixed. It has a value of 1:2. Turning the rotary knob in a clockwise direction increases the effect, while turning it counterclock- wise dampens the effect.
  • Page 104 fUnctionAL Description The adjustable increments are equal to 3 dBu per click, corresponding to one LED. +17.5 +12.5 +7.5 +2.5 -2.5 -7.5 -12.5 -17.5 -22.5 -27.5 -32.5 -37.5 Figure 34: Adjustment range for the COMPRESSOR function AUTOMIXING 7.4.7 AUTOMIXING PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR...
  • Page 105 fUnctionAL Description All the input channels can be controlled in the AUTOMIXING mode. ON PEAK ON PEAK AUTOMIXING Figure 36: Adjustment range for the AUTOMIXING function The automatic mixing function for the relevant channel is switched on by turning a rotary knob in the clockwise direction. (Entire LED ring is illuminat- ed) Turning the rotary knob counterclockwise switches the automatic mixing function off.
  • Page 106 fUnctionAL Description The PRIORITY mode allows you to select which input channel will function as the priority channel. The priority channel then receives a 6 dB advantage in the signal detection in connection with the AUTOMIXING mode. ON PEAK ON PEAK PRIORITY Figure 38: Adjustment range for the PRIORITY function The function for the relevant channel is switched on by turning a rotary knob...
  • Page 107 fUnctionAL Description all the output channels to be controlled. 0 dB R -6 dB L -6 dB R -12 dB L -12 dB R -18 dB L -18 dB R -24 dB L -24 dB R -30 dB L -30 dB R -36 dB L -36 dB R MIN...
  • Page 108 fUnctionAL Description DELAY 7.4.10 DELAY PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR DELAY LIMITER ROUTE TO REC LOW CUT ROUTE TO USB BASS EQUALIZER TREBLE PRESET LEVEL LOCKED IN USB / DANTE SYSTEM CONTROL Figure 41: DELAY function The DELAY function is used to control outputs OUT 1 and OUT 2. The outputs can be delayed using this function.
  • Page 109 fUnctionAL Description ROUTING TO 7.4.11 ROUTING TO REC PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR DELAY LIMITER ROUTE TO REC LOW CUT ROUTE TO USB BASS EQUALIZER TREBLE PRESET LEVEL LOCKED IN USB / DANTE SYSTEM CONTROL Figure 43: ROUTING TO REC function All the input channels can be controlled in the ROUTING TO REC mode.
  • Page 110 fUnctionAL Description ROUTING TO 7.4.12 ROUTING TO USB PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR DELAY LIMITER ROUTE TO REC LOW CUT ROUTE TO USB BASS EQUALIZER TREBLE PRESET LEVEL LOCKED IN USB / DANTE SYSTEM CONTROL Figure 45: ROUTING TO USB function All the input channels can be controlled in the ROUTING TO USB mode.
  • Page 111 fUnctionAL Description EQUALIZER 7.4.13 EQUALIZER PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR DELAY LIMITER ROUTE TO REC LOW CUT ROUTE TO USB BASS EQUALIZER TREBLE PRESET LEVEL LOCKED IN USB / DANTE SYSTEM CONTROL Figure 47: EQUALIZER function The EQUALIZER function controls outputs OUT 1 and OUT 2: The adjust- ment is the same for the left and right channel.
  • Page 112 fUnctionAL Description The adjustment takes place in 2 dB increments. The center frequencies of the sub-bands are assigned at half-octave intervals. Figure 49: Adjustment range for the EQUALIZER function PRESET 7.4.14 PRESET PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR DELAY LIMITER ROUTE TO REC LOW CUT ROUTE TO USB...
  • Page 113 fUnctionAL Description It is possible store and load 12 different device configurations or device presets (LEVEL, TREBLE, BASS, … , EQUALIZER). To do this, the PRESET function is selected on the SYSTEM CONTROL. In addition to the 12 device presets, there is also a work preset: All changes in the settings initially only have an effect on that preset. To store changes permanently, the work preset must be stored under one of the available device presets.
  • Page 114 fUnctionAL Description LOCKED LOCKED PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR DELAY LIMITER ROUTE TO REC LOW CUT ROUTE TO USB BASS EQUALIZER TREBLE PRESET LEVEL LOCKED IN USB / DANTE SYSTEM CONTROL Figure 52: LOCKED function In LOCKED mode the rotary knobs or the entire unit are protected against improper use by means of locking.
  • Page 115 5 minutes after the last change, the SYSTEM CONTROL rotary knob goes back to the LEVEL mode. 1 minute after the last change, the set value is saved automatically. Configuring microphones on the DMM14 U (UL, ULD) To configure the connected microphones and accessories, proceed as follows: DMM14 MANUAL...
  • Page 116 Device Step Description Press the slider switch and gain control on the rear of the DMM14 U (UL, ULD) • Select the amplification of the input signals between 0 dB and +57 dB. • Higher amplification of the input signals is suitable for microphones with a low output level. • Lower amplification is recommended for microphones with a high output level.
  • Page 117 REC (OUT) IN - EXPANSION - OUT RS232 For cascading we recommend using only cables from the AKG range of accessories. All devices are equivalent for the user in terms of their function and re- sponse. In cascading, all functions of the individual devices are retained.
  • Page 118 PRESET Using presets The presets on the DMM14 U (UL, ULD) function in a very similar way to the presets on a car radio. 8.7.1 Selecting a preset...
  • Page 119 operAting the Device Step Description With SYSTEM CONTROL, select the PRESET function Briefly press the rotary knob for the corresponding input or output. • An acoustic signal (beep) is sounded. Release the rotary knob after the beep • Device preset is loaded to work preset • Settings for the selected device preset are active immedi- ately (all LEDs lit) 8.7.2 Programming a preset...
  • Page 120 operAting the Device Step Description Press the rotary knob for the corresponding input or output for between 8 and 10 seconds. • An acoustic signal (beep) is sounded. Release the rotary knob after the beep • The device preset is deleted and cannot be selected (emp- ty storage location, LED 1 lit) MUTE Using MUTE...
  • Page 121 operAting the Device ROUTING TO Activating ROUTING TO OUT 8.9.1 For an input All inputs can be routed to the OUT output. Proceed as follows: Step Description Press and hold the OUT rotary knob Press the rotary knobs on the required input simultaneously The corresponding input is routed to the OUT master bus.
  • Page 122 operAting the Device Lock rotary knob 8.11.1 Locking the SYSTEM CONTROL rotary knob To lock the SYSTEM CONTROL rotary knob, proceed as follows: Step Description Press the SYSTEM CONTROL rotary knob for longer than 3 seconds The LOCKED LED is lit. •...
  • Page 123 operAting the Device Unlock unit 8.11.4 Unlocking the complete unit To unlock the complete unit, proceed as follows: Step Description Press the SYSTEM CONTROL rotary knob at the same time as the OUT rotary knob for longer than 3 seconds •...
  • Page 124 3 seconds. The status conditions that were set before the channels or the complete unit was locked, are retained even after the DMM14 U (UL, ULD) is switched of and back on! 8.12...
  • Page 125 operAting the Device Step Description Keep both rotary knobs pressed down (approx. 4 seconds) until an acoustic signal is sounded (beep) and the affected LED rings flash once briefly. • Value was transmitted to the selected channels. The copying process is applied to all rotary knobs that located between the two selected knobs.
  • Page 126 operAting the Device ON PEAK ON PEAK ON PEAK ON PEAK ON PEAK ON PEAK IN 1 IN 2 IN 3 IN 10 IN 11 IN 12 Figure 54: Define copy range (target) flashing flashing flashing flashing ON PEAK ON PEAK ON PEAK ON PEAK ON PEAK...
  • Page 127 operAting the Device Step Description Switch on the device Wait until the start sequence of the automixer is complete (approx. 15 seconds). Press the SYSTEM CONTROL rotary knob and keep pressed until step 5 Switch off the device at the mains Switch the device back on after a short waiting time Wait until the start sequence of the automixer is complete (approx.

  • Page 128: Troubleshooting

    troUbLeshooting Troubleshooting WARNING: Risk of electric shock There are unprotected contacts and cables within the unit that could cause serious injury from electric shock on contact. • The unit is only permitted to be opened by authorized, qualified personnel for troubleshooting purposes. PROBLEM POSSIBLE CAUSE REMEDY No sound Power supply cable is not connected Connect power supply cable to unit to unit Power switch off...
  • Page 129 Set gain control on rear panel to cor- duction rect pre-amplification Volume control turned up too far Turn down volume Input signal level too high Reduce input signal If the error persists despite these instructions, contact AKG Acoustics GmbH or your AKG dealer immediately. DMM14 MANUAL...
  • Page 130 DMM14 MANUAL...
  • Page 131 INHALT GÉNÉRALITÉS 5.4.2 Régulateur de gain Objectif de ce document 5.4.3 Alimentation fantôme Conservation de ce document 5.4.4 Canal de sortie de somme stéréo Responsabilité 5.4.5 Sortie Enregistrement stéréo Garantie 5.4.6 Commande sérielle (RS232) 5.4.7 Prise USB LIVRAISON 5.4.8 Prise LAN Contenu de l'emballage 5.4.9 Mise en cascade de systèmes...
  • Page 132 Déverrouiller le système paramètres du système 8.11.5 Déverrouiller certains canaux 8.2 Configurer les microphones du 8.11.6 Verrouiller certains canaux DMM14 U (UL, ULD) 8.12 Copier des données de configuration 187 Écouter les entrées et sorties 8.12.1 Copier des valeurs Mettre les systèmes en cascade 8.12.2 Copier toutes les valeurs Transmission par USB et Dante™...
  • Page 133 Dans le cadre du respect du droit d'auteur, il est interdit, sans autorisation préalable expresse et écrite de la société AKG Acoustics GmbH, de reproduire ou de transmettre toute ou partie de cette documentation, quelles qu'en soient les raisons, les formes ou les moyens, que ce soit électroniquement, mécaniquement, par photocopies, enregistrement ou dispositifs de...
  • Page 134 Remettez ce mode d'emploi au propriétaire suivant. Ce mode d'emploi est un composant essentiel du système. Responsabilité Responsabilité AKG Acoustics GmbH ne serait être tenu responsable des conséquences des situations suivantes : • Utilisation du système pour un objectif autre que ceux compris dans l'Utilisation conforme.
  • Page 135 Contenu de Contenu de l'emballage l'emballage Contrôlez l'exhaustivité de la livraison. Adressez-vous à votre fournisseur AKG si elle est incomplète. • 1 DMM14 U, DMM14 UL ou DMM14 ULD • 1 Guide rapide • 1 câble d'alimentation CEI EU standard •...
  • Page 136 sécUrité et environnement Sécurité et environnement Sécurité Sécurité Attention : Risque d'endommagement • Protégez votre système de l'ensoleillement direct de la poussière et de l'humidité de la pluie des vibrations et des coups. • Ne renversez pas de liquide sur le système et ne laissez rien tomber dans les fentes d'aération.
  • Page 137 • N'utilisez le système que pour ce quoi il a été conçu. AKG ne sau- rait être tenu responsable des dommages induits par une utilisation non conforme ou une manipulation inappropriée.
  • Page 138 Indique des informations relatives à l'élimination correcte des composants décrits. Utilisation conforme Le mixeur de microphone numérique automatique DMM14 U (UL, ULD) U (UL, ULD) est réservé au mixage de signaux audio. Utilisation non conforme Toute utilisation autre que l'utilisation ci-dessus sera considéré comme non conforme.
  • Page 139 Description Description abrégée abrégée Le DMM14 U (UL, ULD) est un mixeur de microphone numérique automa- tique 19". Le traitement des signaux interne est numérique et sur quatre sorties de somme stéréo. Les entrées et sorties sont disponibles en version analogique ou numérique.
  • Page 140 Description DU système Généralités Généralités Indice de protection Module Module d'alimentation d'alimentation Tension d'entrée 100 ... 240 V AC Fréquence de réseau 50 ... 60 Hz Consommation max. 75 Watt Tensions de sortie 24 V Entrées Entrées symétriques - Préampli Gain 0 dB ...
  • Page 141 Régulateurs rotatifs des canaux d'entrée rotatifs Entrées Le DMM14 U (UL, ULD) est doté de 12 canaux d'entrée symétriques pour brancher des microphones dynamique à faible valeur ohmique, des micro- phones à condensateur ou d'autres sources de signaux, comme le récep- teur d'un microphone sans fil. Il y a un régulateur rotatif par canal d'entrée (1...
  • Page 142 Cette dernière est adapté avec le régulateur de gain au dos du système connecté. SYSTEM 5.3.2 Mode de fonctionnement/SYSTEM CONTROL CONTROL Le DMM14 U (UL, ULD) dispose de nombreuses fonctionnalités comme Volume, Plages d'aiguës, Basses, Automix, sélectionnées avec le régulateur rotatif SYSTEM CONTROL (13). Régulateurs 5.3.3 Régulateurs rotatifs des sorties stéréo rotatifs Sorties Les régulateurs rotatifs des canaux de sortie stéréo sont repérés d'un...
  • Page 143 29 31 35 36* 38 39 40** 41 Illustration 2 : Face arrière du DMM14 U (UL, ULD) *Sur DMM14 ULD seulement **Sur DMM14 UL et DMM14 ULD seulement Le tableau suivant décrit les contrôles de la face arrière du DMM14 U (UL, ULD) : N°...
  • Page 144 Description DU système N° Description Borne Phoenix (mise à la terre/régulation à distance) Raccord réseau Interrupteur réseau Canaux d'entrée 5.4.1 Canaux d'entrée IN 1 PHANT. PWR Illustration 3 : Canal d'entrée Les 12 canaux d'entrée symétriques (1, 5, 6, 10, 11, 15, 18, 22, 23, 27, 28, 32) sont accessibles par douilles tripolaires Phoenix.
  • Page 145 Description DU système Régulateur de 5.4.2 Régulateur de gain gain 0 dB 0 dB 57 dB 57 dB IN 1 IN 2 PHANT. PWR Illustration 4 : Régulateur de gain Chaque canal d'entrée est doté à son côté d'un régulateur de gain (2, 4, 7, 9, 12, 14, 19, 21, 24, 26, 29, 31) pour ajuster le niveau d'entrée.
  • Page 146 Description DU système Mise à la terre Illustration 6 : Borne Phoenix La borne Phoenix sert à relier le boîtier au potentiel 0 V de l'alimentation en tension. Ne ponter le potentiel 0 V qu'avec la mise à la terre (réglages d'usine) ou vers la mise à...
  • Page 147 Description DU système Le niveau de sortie dépend du régulateur de somme et du régulateur de niveau distant. Le régulateur de niveau distant influence les deux sommes de la même façon. Sortie stéréo 5.4.4 Canal de sortie de somme stéréo OUT1/L OUT1/R Illustration 9 : Canal de sortie de somme stéréo Le système est doté...
  • Page 148 Description DU système Commande 5.4.6 Commande sérielle (RS232) sérielle RS232 Illustration 11 : Commande sérielle La prise RS232 (38) permet d'effectuer les mises à jour du logiciel et de contrôler le système avec une commande externe (p.ex. : AMX). Affectation des broches : Broche Fonction...
  • Page 149 Description DU système Prise LAN 5.4.8 Prise LAN IN - EXPANSION - OUT RS232 Illustration 13 : Prise LAN La prise LAN (40) permet d'effectuer les mises à jour du logiciel et de contrôler le système avec une commande externe (p.ex. : AMX). Elle assure aussi la liaison pour la commande et le diagnostic à...
  • Page 150 Description DU système La transmission audio en cascade se fait en 24 bits. Les bruits n'en sont pas aggravés. Réseau Dante™ 5.4.10 Réseau Dante™ DANTE REC (OUT) IN - EXPANSION - OUT RS232 Illustration 15 : Dante ™ Le DMM14 ULD est doté d'une prise jack modulaire 8 pôles (RJ-45) repérée d'un DANTE (19).
  • Page 151 Description DU système • Adaptation de niveau dynamique • Best Mic On • Détection de bruit Adaptation de 5.5.1 Adaptation de niveau dynamique niveau Le système calcule en continu la somme de tous les canaux d'entrée. Cette valeur sert de référence. Si le niveau du canal d'entrée est proche ou au-dessus de cette référence, le canal est déclaré...
  • Page 152 Description DU système Vous pouvez ainsi créer un système de mixeurs automatiques avec : • 60 canaux d'entrée • 20 canaux de sortie • 10 sorties de casque stéréo Les sorties de somme pour OUT, REC-OUT et HEADPHONE sont acces- sibles au système de tous les systèmes mis en cascade.
  • Page 153 Montage et raccordement Étapes du montage et du raccordement du DMM14 U (UL, ULD) : Montage Mettre les systèmes en cascade (option) Brancher les microphones et instruments Brancher le système sur le courant Montage Montage du système : Étape...
  • Page 154 Attention : Risque d'endommagement Ne branchez le système au réseau électrique que lorsque toutes les liaisons audio sont établies. Faites attention à ce la tension d'entrée du DMM14 U (UL, ULD) corres- ponde bien à la tension du réseau. Branchement du système : Étape...
  • Page 155 Description DU fonctionnement Description du fonctionnement Manipulation Le système est manipulé au travers des 16 régulateurs rotatifs placés sur sa face avant. Ils sont repérés ainsi : IN 1 jusqu'à IN 12, SYSTEM CONTROL, OUT 1, OUT 2 et HEADPHONE. Les régulateurs rotatifs des entrées sont entourés d'une DEL verte, d'une rouge et d'une couronne de 15 DEL jaunes.
  • Page 156 Description DU fonctionnement 7.2.1 Affichage du niveau audio et de la fonction VU Lorsque la fonction LEVEL est sélectionnée, les couronnes DEL des entrées et sorties affichent le niveau réglé. SYSTEM SYSTEM CONTROL CONTROL Le régulateur rotatif SYSTEM CONTROL sert à sélectionner différentes fonctions du système. PRIORITY AUTOMIXING PAN / BALANCE...
  • Page 157 Description DU fonctionnement Appuyez sur les autres régulateurs rotatifs, seuls ou en combinaison, pour sélectionner les fonctions suivantes : • Routing To Out 1 • Routing To Out 2 • Contrôle • Mute Fonctions des 7.3.2 Fonctions des canaux d'entrée canaux d'entrée Les canaux d'entrée sont modifiés par les fonctions suivantes : •...

  • Page 158: Level

    Description DU fonctionnement Fonctions DSP Fonctions DSP Manipulation et fonctionnement des fonctions : LEVEL 7.4.1 LEVEL PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR DELAY LIMITER ROUTE TO REC LOW CUT ROUTE TO USB BASS EQUALIZER TREBLE PRESET LEVEL LOCKED IN USB / DANTE SYSTEM CONTROL Illustration 18 : Fonction LEVEL La fonction LEVEL s'applique à...

  • Page 159: Treble

    Description DU fonctionnement Pour faciliter la visualisation de la position 0 dB, sa DEL (n° 10) est plus claire que les autres. Attention, ce niveau 0 dB n'est atteint que lorsque le troisième cran est atteint après allumage de la DEL (voir Détail LEVEL). Appuyez sur le régulateur rotatif SYSTEM CONTROL en fonction LEVEL pour basculer l'affichage des canaux d'entrée et de sortie d'Amplification à...

  • Page 160: Bass

    Description DU fonctionnement Le pas, réglable, est de 2 dB par cran et correspond à l'allumage d'une DEL. Illustration 22 : Paramètres de la fonction TREBLE BASS 7.4.3 BASS PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR DELAY LIMITER ROUTE TO REC LOW CUT ROUTE TO USB BASS...
  • Page 161 Description DU fonctionnement La fonction BASSE sert à régler les basses du signal audio. Le filtre est de type Shelving Low (plateau bas) de niveau 1. Le seuil de fréquence est 100 Plage de réglage : -14 à +14 dB. En mode Linéaire, seule la DEL du milieu (0 dB) s'allume. Si vous tournez le régulateur rotatif vers la gauche, les DEL de gauche s'allument en conséquence.

  • Page 162: Low Cut

    Description DU fonctionnement Le pas, réglable, est de 2 dB par cran et correspond à l'allumage d'une DEL. Illustration 25 : Paramètres de la fonction BASS LOW CUT 7.4.4 LOW CUT PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR DELAY LIMITER ROUTE TO REC LOW CUT ROUTE TO USB BASS...
  • Page 163 Description DU fonctionnement Plage de réglage : 0 Hz (aucun effet) à 150 Hz (atténuation forte) À 0 Hz, une DEL est allumée. À 150 Hz, la couronne de DEL est complète. 160 Hz 140 Hz 180 Hz 120 Hz 200 Hz 100 Hz 220 Hz...

  • Page 164: Limiter

    Description DU fonctionnement LIMITER 7.4.5 LIMITER PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR DELAY LIMITER ROUTE TO REC LOW CUT ROUTE TO USB BASS EQUALIZER TREBLE PRESET LEVEL LOCKED IN USB / DANTE SYSTEM CONTROL Illustration 29 : Fonction LIMITER La fonction LIMITER s'applique à tous les canaux de sortie. Tournez le régulateur rotatif vers la droite pour augmenter l'effet, vers la gauche pour la diminuer.

  • Page 165: Compressor

    Description DU fonctionnement Le pas, réglable, est de 3 dB par cran et correspond à l'allumage d'une DEL. Illustration 31 : Paramètres de la fonction LIMITER COMPRESSOR 7.4.6 COMPRESSOR PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR DELAY LIMITER ROUTE TO REC LOW CUT ROUTE TO USB BASS...
  • Page 166 Description DU fonctionnement Plage de réglage : +20 à -25 dBu. À +20 dBu, une DEL est allumée. À -25 dBu, la couronne de DEL est complète. -4 dBu -1 dBu -7 dBu +2 dBu -10 dBu +5 dBu -13 dBu +8 dBu -16 dBu +11 dBu...

  • Page 167: Automixing

    Description DU fonctionnement AUTOMIXING 7.4.7 AUTOMIXING PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR DELAY LIMITER ROUTE TO REC LOW CUT ROUTE TO USB BASS EQUALIZER TREBLE PRESET LEVEL LOCKED IN USB / DANTE SYSTEM CONTROL Illustration 35 : Fonction AUTOMIXING La fonction AUTOMIXING s'applique à tous les canaux d'entrée. ON PEAK ON PEAK AUTOMIXING...

  • Page 168: Priority

    Description DU fonctionnement PRIORITY 7.4.8 PRIORITY PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR DELAY LIMITER ROUTE TO REC LOW CUT ROUTE TO USB BASS EQUALIZER TREBLE PRESET LEVEL LOCKED IN USB / DANTE SYSTEM CONTROL Illustration 37 : Fonction PRIORITY Cette fonction ne peut être activée que sur un seul canal d'entrée. La fonction PRIORITY définit le canal d'entrée ayant priorité. Le canal prioritaire est avantagé...

  • Page 169: Pan / Balance

    Description DU fonctionnement PAN / BALANCE 7.4.9 PAN / BALANCE PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR DELAY LIMITER ROUTE TO REC LOW CUT ROUTE TO USB BASS EQUALIZER TREBLE PRESET LEVEL LOCKED IN USB / DANTE SYSTEM CONTROL Illustration 39 : Fonction PAN / BALANCE La fonction PAN / BALANCE s'applique à...

  • Page 170: Delay

    Description DU fonctionnement tournez le régulateur rotatif de cette entrée vers la gauche, avec la fonction PAN activée. Le pas, réglable, est de 6 dB par cran et correspond à l'allumage d'une DEL. DELAY 7.4.10 DELAY PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR DELAY LIMITER...

  • Page 171: Routing To Rec

    Description DU fonctionnement ROUTING TO REC 7.4.11 ROUTING TO REC PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR DELAY LIMITER ROUTE TO REC LOW CUT ROUTE TO USB BASS EQUALIZER TREBLE PRESET LEVEL LOCKED IN USB / DANTE SYSTEM CONTROL Illustration 43 : Fonction ROUTING TO REC La fonction ROUTING TO REC s'applique à...

  • Page 172: Routing To Usb

    Description DU fonctionnement ROUTING TO USB 7.4.12 ROUTING TO USB PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR DELAY LIMITER ROUTE TO REC LOW CUT ROUTE TO USB BASS EQUALIZER TREBLE PRESET LEVEL LOCKED IN USB / DANTE SYSTEM CONTROL Illustration 45 : Fonction ROUTING TO USB La fonction ROUTING TO USB s'applique à...

  • Page 173: Equalizer

    Description DU fonctionnement EQUALIZER 7.4.13 EQUALIZER PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR DELAY LIMITER ROUTE TO REC LOW CUT ROUTE TO USB BASS EQUALIZER TREBLE PRESET LEVEL LOCKED IN USB / DANTE SYSTEM CONTROL Illustration 47 : Fonction EQUALIZER La fonction EQUALIZER s'applique aux sorties OUT 1 et OUT 2. Le réglage est le même pour les deux canaux.

  • Page 174: Preset

    Description DU fonctionnement Les fréquences moyennes des bandes sont ordonnées en écart de ½-oc- tave. Illustration 49 : Paramètres de la fonction EQUALIZER PRESET 7.4.14 PRESET PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR DELAY LIMITER ROUTE TO REC LOW CUT ROUTE TO USB BASS EQUALIZER TREBLE...
  • Page 175 Description DU fonctionnement Sélectionnez pour cela la fonction PRESET du régulateur SYSTEM CONTROL. Ces 12 profils s'ajoutent à un profil dit de travail. Les modifications de réglages ne s'appliquent tout d'abord qu'à ce profil. Pour les pérenniser, enregistrez ce profil de travail dans un des profils existants. Si vous chargez un profil, il est activé et écrase les réglages du profil de travail. Au redémarrage, le système est chargé du dernier profil de travail activée, avec ses réglages les plus récents. Les 12 régulateurs rotatifs d'entrée permettent d'afficher les profils et de modifier leur paramètres. ON PEAK ON PEAK ON PEAK IN 1 / USB L IN 2 / USB R IN 3 / DANTE 1 EQ 250 Hz EQ 350 Hz...

  • Page 176: Locked

    Description DU fonctionnement LOCKED LOCKED PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR DELAY LIMITER ROUTE TO REC LOW CUT ROUTE TO USB BASS EQUALIZER TREBLE PRESET LEVEL LOCKED IN USB / DANTE SYSTEM CONTROL Illustration 52 : Fonction LOCKED La fonction LOCKED verrouille les régulateurs rotatifs ou le système pour éviter toute manipulation inappropriée.

  • Page 177: Manipulation Du Système

    Réglez la fonction au niveau des canaux d'entrée avec les régulateurs rotatifs OUT 1 à OUT 2. La sortie Enregistrement stéréo ne peut être réglée. 5 minutes après la dernière modification, le régulateur rotatif SYSTEM CONTROL revient automatiquement sur LEVEL. 1 minute après la dernière modification, la valeur réglée est automatiquement enregistrée. Configurer les microphones du DMM14 U (UL, ULD) Configuration des microphones et instruments branchés : DMM14 MANUAL...

  • Page 178: Écouter Les Entrées Et Sorties

    DU système Étape Description Réglez l'interrupteur coulissant et le régulateur de gain sur la face arrière du DMM14 U (UL, ULD) • Plage de réglage : 0 à +57 dB. • L'augmentation de l'amplification du signal d'entrée est adaptée aux microphones avec un niveau de sortie faible.

  • Page 179: Mettre Les Systèmes En Cascade

    RS232 Pour effectuer une mise en cascade, nous vous conseillons de n'utiliser que les câbles accessoires AKG. Les fonctions et le comportement des systèmes sont identiques pour l'utili- sateur. Chaque système garde toutes ses fonctions s'il est mis en cascade.

  • Page 180: Transmission Par Usb Et Dante

    mAnipULAtion DU système Transmission par Transmission par USB et Dante™ USB et Dante™ 8.5.1 Modifier la transmission Transmission des signaux d'entrée par USB et Dante™ : Étape Description Appuyez deux fois rapidement sur le régulateur rotatif SYSTEM CONTROL (clic double) •...

  • Page 181: Sélectionner Un Profil

    mAnipULAtion DU système 8.7.1 Sélectionner un profil Sélection d'un profil : Étape Description Sélectionnez, sur SYSTEM CONTROL, la fonction PRESET Appuyez un court instant sur le régulateur rotatif du canal d'entrée ou de sortie correspondant. • Un signal acoustique (bip) retentit. Relâchez le régulateur rotatif après le bip. •...

  • Page 182: Utiliser Mute

    mAnipULAtion DU système Étape Description Sélectionnez, sur SYSTEM CONTROL, la fonction PRESET Appuyez entre 8 et 10 secondes sur le régulateur rotatif du canal d'entrée ou de sortie correspondant. • Un signal acoustique (bip) retentit. Relâchez le régulateur rotatif après le bip. •...

  • Page 183: Activer Routing To Out

    mAnipULAtion DU système Étape Description Appuyez un court instant sur le régulateur rotatif du canal d'entrée ou de sortie correspondant. La fonction MUTE du canal correspondant est désacti- • vée. • Le volume enregistré avant MUTE est utilisé. ROUTING TO OUT Activer ROUTING TO OUT 8.9.1 Pour un canal d'entrée...

  • Page 184: Activer/Désactiver Locked

    mAnipULAtion DU système Étape Description Appuyez sur le régulateur rotatif du canal d'entrée choisi. ROUTING TO OUT est désactivé pour le canal d'entrée • correspondant. LOCKED 8.11 Activer/Désactiver LOCKED La fonction LOCKED sert à verrouiller les éléments suivants : Régulateur rotatif SYSTEM CONTROL •...

  • Page 185: 8.11.3 Verrouiller Le Système

    mAnipULAtion DU système Verrouiller le 8.11.3 Verrouiller le système système Verrouillage du système : Étape Description Appuyez plus de 3 secondes sur les régulateurs rotatifs SYSTEM CONTROL et OUT La DEL LOCKED s'allume. • • Les réglages sont enregistrés. • Tourner le régulateur rotatif n'a plus aucun effet.

  • Page 186: 8.11.6 Verrouiller Certains Canaux

    Déverrouillez tous les canaux ne devant pas être verrouillés en appuyant plus de 3 secondes sur le régulateur rotatif du canal choisi. Les réglages effectués avant le verrouillage des canaux ou du sys- tème seront rétablis après la mise hors service/le redémarrage du DMM14 U (UL, ULD). DMM14 MANUAL...

  • Page 187: Copier Des Données De Configuration

    mAnipULAtion DU système 8.12 Copier des données de configuration La fonction de copie sert à dupliquer vers une ou plusieurs autres en- trées les réglages (LEVEL, TREBLE, BASS, LOWCUT, LIMITER et COMPRESSOR) d'une entrée. Copier des 8.12.1 Copier des valeurs configurations Copie d'une valeur d'un canal vers un ou plusieurs autres canaux.
  • Page 188 mAnipULAtion DU système Les illustrations suivantes vous aident à visualiser la copie. ON PEAK ON PEAK ON PEAK ON PEAK ON PEAK ON PEAK IN 1 IN 2 IN 3 IN 10 IN 11 IN 12 Illustration 53 : Sélectionner le régulateur rotatif (source) ON PEAK ON PEAK ON PEAK...

  • Page 189: Réinitialiser À La Configuration D'usine

    mAnipULAtion DU système Réinitialisation à 8.13 Réinitialiser à la configuration d'usine la configuration PRIORITY AUTOMIXING PAN / BALANCE d'usine COMPRESSOR DELAY LIMITER ROUTE TO REC LOW CUT ROUTE TO USB BASS EQUALIZER TREBLE PRESET LEVEL LOCKED IN USB / DANTE SYSTEM CONTROL Illustration 57 : Réinitialiser à...

  • Page 190: Résolution Des Erreurs

    résoLUtion Des erreUrs Résolution des erreurs ATTENTION : Risque de choc électrique Le système contient des contacts et câbles électriques non protégés. Les toucher peut entraîner un choc électrique responsable de blessures graves. • Le système ne peut être ouvert pour réparation que par des profes- sionnels autorisés.
  • Page 191 Les régulateurs rotatifs de volume sont Diminuez le volume trop forts Le niveau du signal d'entrée est trop Atténuez le signal d'entrée haut Si une erreur persiste malgré les instructions précédentes, contactez AKG Acoustics GmbH ou votre revendeur AKG. DMM14 MANUAL...
  • Page 192 DMM14 MANUAL...
  • Page 193 DMM14 MANUAL...
  • Page 194 INHALT GENERALIDADES 5.3.4 Indicador de modulación para Objeto del manual salidas estéreo Conservación del manual 5.3.5 Salida estéreo para auriculares Responsabilidad Parte posterior: Descripción de los Garantía controles 5.4.1 Canales de entrada VOLUMEN DE SUMINISTRO 5.4.2 Controles de ganancia Contenido del embalaje 5.4.3 Alimentación fantasma Accesorios opcionales...
  • Page 195 8.12.1 Copia de valores individuales 8.2 Configuración de micrófonos en el 8.12.2 Copia de todos los valores DMM14 U (UL, ULD) 8.13 Recuperación de los ajustes de Audición de entradas y salidas fábrica Conexión de equipos en cascada SUBSANACIÓN DE ERRORES Reproducción mediante USB y...
  • Page 196 AKG Acoustics GmbH. Se prohíbe toda transmisión a terceros. Si así lo solicitamos, deberá devolvernos este manual.

  • Page 197: Generalidades

    Entregue este manual a los posteriores propietarios del equipo. El presente manual es parte integrante del equipo. Responsabilidad Responsabilidad AKG Acoustics GmbH declina toda responsabilidad en los siguientes casos: • Empleo del equipo con una finalidad distinta a la descrita como uso previsto. •...

  • Page 198: Volumen De Suministro

    Contenido del Contenido del embalaje embalaje Compruebe que el embalaje contenga todas las piezas descritas a conti- nuación. Si faltase algo, póngase en contacto con su distribuidor de AKG. • 1 x DMM14 U, DMM14 UL o DMM14 ULD •...

  • Page 199: Seguridad Y Medio Ambiente

    segUriDAD y meDio Ambiente Seguridad y medio ambiente Seguridad Seguridad Atención: Peligro de desperfectos • Proteja el equipo frente a la radiación solar directa, el polvo y la humedad intensos, la lluvia y vibraciones o impactos. • No derrame líquidos sobre el equipo ni permita que penetre ningún otro objeto en el mismo a través de las rendijas de ventilación.

  • Page 200: Conocimientos Requeridos Y

    • Emplee el equipo únicamente para las aplicaciones descritas en el presente manual. AKG declina toda responsabilidad por daños causados por un manejo inadecuado o erróneo. Conocimientos requeridos y áreas de responsabilidad para los operarios/usuarios •...

  • Page 201: Uso Previsto

    Aporta información relativa a una eliminación adecuada de los componentes descritos. Uso previsto El mezclador automático digital de micrófonos DMM14 U (UL, ULD) U (UL, ULD) está diseñado exclusivamente para mezclar señales de audio. Uso indebido Se considerará indebido todo uso no mencionado como previsto.

  • Page 202: Descripción Del Equipo

    Descripción breve breve El DMM14 U (UL, ULD) es un mezclador de micrófonos digital automático de 19". El procesamiento interno de señales se efectúa de modo digital y en cuatro buses de mezcla (estéreo). Dispone de entradas y salidas tanto analógicas como digitales.
  • Page 203 Descripción DeL eqUipo Generalidades Generalidades Humedad del aire durante el 10 % ... 90 %, sin condensación funcionamiento Clase de protección Adaptador de Adaptador de corriente corriente Tensión de entrada 100 ... 240 V CA Frecuencia de red 50 ... 60 Hz Consumo de potencia máx.

  • Page 204: Parte Frontal: Descripción De Los

    Controles giratorios de los canales de entrada giratorios de entradas El DMM14 U (UL, ULD) dispone de 12 canales de entrada balanceados para conectar micrófonos dinámicos de baja impedancia o micrófonos de condensador y otras fuentes de señales, como por ejemplo receptores de...

  • Page 205: Modo De

    Modo de control / SYSTEM CONTROL CONTROL El DMM14 U (UL, ULD) dispone de numerosas funciones, tales como de vo- lumen, tratamiento de agudos y graves, funciones de mezcla automáticas, etc. Estas funciones se seleccionan mediante el control giratorio SYSTEM CONTROL (13).

  • Page 206: Parte Posterior: Descripción De Los Controles

    35 36* 38 39 40** 41 Figura 2: Parte posterior del DMM14 U (UL, ULD) *sólo disponible en DMM14 ULD **sólo disponible en DMM14 UL y DMM14 ULD La siguiente tabla incluye una descripción de los controles de la parte posterior del DMM14 U (UL, ULD): N.º...

  • Page 207: Canales De Entrada

    Descripción DeL eqUipo N.º Descripción Borne Phoenix (puesta a tierra / control remoto) Conexión a red Interruptor de red Canales de 5.4.1 Canales de entrada entrada IN 1 PHANT. PWR Figura 3: Canal de entrada Los 12 canales de entrada balanceados (1, 5, 6, 10, 11, 15, 18, 22, 23, 27, 28, 32) se encuentran accesibles mediante conectores hembra Phoenix de 3 polos.

  • Page 208: Controles De Ganancia

    Descripción DeL eqUipo Controles de 5.4.2 Controles de ganancia ganancia 0 dB 0 dB 57 dB 57 dB IN 1 IN 2 PHANT. PWR Figura 4: Controles de ganancia Junto a cada canal de entrada se encuentra su control de ganancia corres- pondiente (2, 4, 7, 9, 12, 14, 19, 21, 24, 26, 29, 31), con el que se controla su nivel de entrada.
  • Page 209 Descripción DeL eqUipo Conexión a tierra/ground Figura 6: Borne Phoenix Un borne Phoenix permite conectar la carcasa al potencial de 0 V del sumi- nistro de tensión. Sólo puentee el potencial 0 V con la conexión a tierra (ajuste de fábrica) o con el sistema central de puesta a tierra, ya que de lo contrario la alimenta- ción fantasma no tendrá...

  • Page 210: Canal De Salida Compuesto Estéreo

    Descripción DeL eqUipo temente. La posición izquierda se corresponde con el 0%, mientras que la derecha se corresponde con el 100%. El nivel de salida depende del sistema control de señales compuestas y del control remoto de nivel. El control remoto de nivel afecta a ambas señales compuestas en igual medida.

  • Page 211: Control Serie Mediante Rs232

    Descripción DeL eqUipo Control serie 5.4.6 Control serie mediante RS232 RS232 Figura 11: Control serie El conector hembra RS232 (38) permite realizar actualizaciones de software y controlar el equipo mediante un controlador externo (p. ej., AMX). Los pines están asignados del siguiente modo: Función Conexión USB 5.4.7...

  • Page 212: Conexión Lan

    Descripción DeL eqUipo Conexión LAN 5.4.8 Conexión LAN IN - EXPANSION - OUT RS232 Figura 13: Conexión LAN La conexión LAN (40) permite realizar actualizaciones de software y contro- lar el equipo mediante un controlador externo (p. ej., AMX). También existe la posibilidad de controlar y diagnosticar el equipo de modo remoto mediante un servidor web.

  • Page 213: Red Dante

    Descripción DeL eqUipo En tal caso, se transmitirán tanto una señal compuesta de audio como la señal de estado del algoritmo de mezcla automática. En caso de conexión en cascada, la transmisión de audio se llevará a cabo en formato de 24 bits. Esto no empeorará los valores de ruido. Red Dante™...

  • Page 214: Algoritmo De Mezcla Automática

    Descripción DeL eqUipo Algoritmo Algoritmo de mezcla automática de mezcla automática El algoritmo de mezcla automática del equipo incluye 3 funciones básicas que le permiten determinar en qué valor atenuar una señal de entrada y qué nivel de salida tendrá la señal de salida. El algoritmo de mezcla automática tiene en cuenta las siguientes funciones y parámetros: •...

  • Page 215: Conexión De Equipos En Cascada

    Descripción DeL eqUipo Expansión para Conexión de equipos en cascada conexión en cascada Si no bastase con los canales de entrada de un único equipo, es posible conectar entre sí un máximo de 10 equipos. El equipo dispone de dos interfaces Ethernet de 100 Mbit/s. Éstas se em- plean para comunicar datos de control y audio entre dispositivos conecta- dos en cascada.

  • Page 216: Montaje Y Conexión

    Montaje y conexión Para la instalación y la conexión del DMM14 U (UL, ULD) es necesario se- guir los siguientes pasos: Montaje Conexión de equipos en cascada (opcional) Conexión de micrófonos y dispositivos adicionales Conexión del equipo a la red...

  • Page 217: Conexión Del Equipo A La Red

    ¡No conecte el equipo a la red de alimentación hasta que no se hayan reali- zado todas las conexiones de audio! Asegúrese de que la tensión de entrada del DMM14 U (UL, ULD) coincida con la tensión de la red.

  • Page 218: Descripción De Funciones

    Descripción De fUnciones Descripción de funciones Sistema de manejo El equipo se maneja mediante un total de 16 controles giratorios situados en su panel delantero. Éstos se encuentran marcados con los rótulos IN 1 a IN 12, SYSTEM CONTROL, OUT 1, OUT 2 y HEADPHONE. Los controles giratorios de las entradas se encuentran rodeados por cír- culos de 15 LEDs amarillos, uno verde y uno rojo.

  • Page 219: Visualización Del Nivel De Audio / Función Vu

    Descripción De fUnciones 7.2.1 Visualización del nivel de audio / función VU Con la función LEVEL seleccionada, en los círculos de LEDs de las entra- das y salidas se mostrará el nivel ajustado. SYSTEM SYSTEM CONTROL CONTROL El control giratorio SYSTEM CONTROL permite seleccionar diversas funciones del equipo.

  • Page 220: Funciones De Los Canales De Entrada

    Descripción De fUnciones • Preset Las funciones indicadas a continuación pueden seleccionarse pulsando controles giratorios individuales o combinaciones de varios de ellos: • Routing To Out 1 • Routing To Out 2 • Monitoring • Mute Funciones de 7.3.2 Funciones de los canales de entrada los canales de entrada Los canales de entrada pueden modificarse con las siguientes funciones:...

  • Page 221: Funciones De La Salida Estéreo

    Descripción De fUnciones 7.3.4 Funciones de la salida estéreo para auriculares (salida para monitorización) El control giratorio HEADPHONE supone una excepción. La salida estéreo para auriculares se encuentra siempre en la función LEVEL, independiente- mente de la posición del control giratorio SYSTEM CONTROL. Funciones DSP Funciones DSP A continuación se explicará...

  • Page 222: Treble

    Descripción De fUnciones De -12 dB a +15 dB, el ajuste se realiza a pasos de 1 dB por sección. Cada 3 dB se ilumina un LED. De -12 dB a -∞, el ajuste se realiza a pasos de 3 dB. Cada 9 dB se ilumina un LED. -6 dB -9 dB -3 dB -12 dB 0 dB -21 dB +3 dB -30 dB...
  • Page 223 Descripción De fUnciones Con la función TREBLE es posible modificar todos los canales de entrada y salida. 0 dB -2 dB +2 dB -4 dB +4 dB -6 dB +6 dB -8 dB +8 dB -10 dB +10 dB -12 dB +12 dB -14 dB +14 dB ON PEAK TREBLE Figura 21: Escala del círculo de LEDs de la función TREBLE Con la función TREBLE es posible amplificar o reducir los agudos de la...

  • Page 224: Bass

    Descripción De fUnciones El ajuste se lleva a cabo a pasos de 2 dB por sección, lo que equivale al encendido de un LED. Figura 22: Rango de ajuste de la función TREBLE BASS 7.4.3 BASS PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR DELAY LIMITER...
  • Page 225 Descripción De fUnciones Con la función BASS es posible amplificar o reducir los graves de la señal de audio. El filtro es un filtro shelving de graves de primer orden. La frecuen- cia límite es de 100 Hz. La señal puede ajustarse de -14 dB a +14 dB. En caso de ajuste lineal, sólo se iluminará el LED central superior (0 dB). Cuanto más hacia la izquierda se gire el control giratorio, más LEDs se encenderán en el lado izquierdo.

  • Page 226: Low Cut

    Descripción De fUnciones El ajuste se lleva a cabo a pasos de 2 dB por sección, lo que equivale al encendido de un LED. Figura 25: Rango de ajuste de la función BASS LOW CUT 7.4.4 LOW CUT PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR DELAY...
  • Page 227 Descripción De fUnciones límite inferior de frecuencia, y girando el botón en el sentido contrario a las agujas del reloj, reducirlo. El rango de ajuste está comprendido entre 0 Hz (sin efecto) hasta 150 Hz (atenuación intensa). A 0 Hz se ilumina un LED, y a 150 Hz se ilumina todo el círculo de LEDs. 160 Hz 140 Hz 180 Hz...

  • Page 228: Limiter

    Descripción De fUnciones El ajuste se lleva a cabo a pasos de 20 Hz por sección, lo que equivale al encendido de un LED. Figura 28: Rango de ajuste de la función LOW CUT LIMITER 7.4.5 LIMITER PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR DELAY LIMITER...
  • Page 229 Descripción De fUnciones Girando el control giratorio en el sentido de las agujas del reloj, el efecto aumenta; girándolo en el sentido contrario, el efecto disminuye. El rango de ajuste está comprendido entre +20 dBu y -25 dBu. A +20 dBu se ilumina un LED, y a -25 dBu se ilumina todo el círculo de LEDs.

  • Page 230: Compressor

    Descripción De fUnciones COMPRESSOR 7.4.6 COMPRESSOR PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR DELAY LIMITER ROUTE TO REC LOW CUT ROUTE TO USB BASS EQUALIZER TREBLE PRESET LEVEL LOCKED IN USB / DANTE SYSTEM CONTROL Figura 32: Función COMPRESSOR Con la función COMPRESSOR es posible modificar todos los canales de entrada.

  • Page 231: Automixing

    Descripción De fUnciones El ajuste se lleva a cabo a pasos de 3 dBu por sección, lo que equivale a un LED. +17.5 +12.5 +7.5 +2.5 -2.5 -7.5 -12.5 -17.5 -22.5 -27.5 -32.5 -37.5 Figura 34: Rango de ajuste de la función COMPRESSOR AUTOMIXING 7.4.7 AUTOMIXING...

  • Page 232: Priority

    Descripción De fUnciones Con la función AUTOMIXING es posible modificar todos los canales de entrada. ON PEAK ON PEAK AUTOMIXING Figura 36: Rango de ajuste de la función AUTOMIXING Girando el control giratorio en el sentido de las agujas del reloj se activan las funciones de mezclado automático del canal correspondiente. (Se ilumina todo el círculo de LEDs) Girando el botón en el sentido contrario al de las agujas del reloj se desactivan las funciones de mezclado automático.

  • Page 233: Pan / Balance

    Descripción De fUnciones La función PRIORITY permite determinar el canal de entrada prioritario. El canal prioritario, en combinación con la función AUTOMIXING, obtiene una ventaja de 6 dB en el procesamiento de la señal. ON PEAK ON PEAK PRIORITY Figura 38: Rango de ajuste de la función PRIORITY Girando el control giratorio en el sentido de las agujas del reloj se activa la función para el canal correspondiente.
  • Page 234 Descripción De fUnciones Con la función PAN / BALANCE es posible modificar todos los canales de entrada del panorama y todos los canales de salida en su balance. 0 dB R -6 dB L -6 dB R -12 dB L -12 dB R -18 dB L -18 dB R -24 dB L -24 dB R -30 dB...

  • Page 235: Delay

    Descripción De fUnciones DELAY 7.4.10 DELAY PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR DELAY LIMITER ROUTE TO REC LOW CUT ROUTE TO USB BASS EQUALIZER TREBLE PRESET LEVEL LOCKED IN USB / DANTE SYSTEM CONTROL Figura 41: Función DELAY Con la función DELAY es posible modificar las salidas OUT 1 y OUT 2. Con esta función es posible añadir un retardo a las salidas.

  • Page 236: Routing To Rec

    Descripción De fUnciones ROUTING TO 7.4.11 ROUTING TO REC PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR DELAY LIMITER ROUTE TO REC LOW CUT ROUTE TO USB BASS EQUALIZER TREBLE PRESET LEVEL LOCKED IN USB / DANTE SYSTEM CONTROL Figura 43: Función ROUTING TO REC Con la función ROUTING TO REC es posible modificar todos los canales de entrada.

  • Page 237: Routing To Usb

    Descripción De fUnciones ROUTING TO 7.4.12 ROUTING TO USB PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR DELAY LIMITER ROUTE TO REC LOW CUT ROUTE TO USB BASS EQUALIZER TREBLE PRESET LEVEL LOCKED IN USB / DANTE SYSTEM CONTROL Figura 45: Función ROUTING TO USB Con la función ROUTING TO USB es posible modificar todos los canales de entrada.

  • Page 238: Equalizer

    Descripción De fUnciones EQUALIZER 7.4.13 EQUALIZER PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR DELAY LIMITER ROUTE TO REC LOW CUT ROUTE TO USB BASS EQUALIZER TREBLE PRESET LEVEL LOCKED IN USB / DANTE SYSTEM CONTROL Figura 47: Función EQUALIZER Con la función EQUALIZER es posible modificar las salidas OUT 1 y OUT 2. El ajuste se lleva a cabo de modo uniforme para el canal izquierdo y el canal derecho.

  • Page 239: Preset

    Descripción De fUnciones El ajuste se lleva a cabo a pasos de 2 dB. Las frecuencias medias de las subbandas se encuentran separadas a una distancia de ½ octava. Figura 49: Rango de ajuste de la función EQUALIZER PRESET 7.4.14 PRESET PRIORITY AUTOMIXING PAN / BALANCE...
  • Page 240 Descripción De fUnciones Es posible guardar 12 configuraciones o programas diferentes para el equi- po (LEVEL, TREBLE, BASS, … , EQUALIZER) y volver a cargarlos siempre que se desee. Para hacerlo, seleccione la función PRESET en el SYSTEM CONTROL. Además de los 12 programas del equipo, se dispone también de un pro- grama provisional al que se aplican primero todos los cambios realizados en los ajustes.

  • Page 241: Locked

    Descripción De fUnciones LOCKED LOCKED PRIORITY AUTOMIXING PAN / BALANCE COMPRESSOR DELAY LIMITER ROUTE TO REC LOW CUT ROUTE TO USB BASS EQUALIZER TREBLE PRESET LEVEL LOCKED IN USB / DANTE SYSTEM CONTROL Figura 52: Función LOCKED La función LOCKED permite proteger el equipo frente a un uso indebido bloqueado los controles giratorios o el equipo al completo.

  • Page 242: Manejo Del Equipo

    Al cabo de 5 minutos tras la última modificación, el control giratorio SYSTEM CONTROL vuelve a saltar a la función LEVEL. Al cabo de 1 minu- to tras el último cambio, el valor ajustado se guardará automáticamente. Configuración de micrófonos en el DMM14 U (UL, ULD) Para configurar los micrófonos y dispositivos adicionales conectados, pro- ceda del siguiente modo:...

  • Page 243: Audición De Entradas Y Salidas

    DeL eqUipo Paso Descripción Accione el interruptor deslizante y el control de ganancia de la parte posterior del DMM14 U (UL, ULD) • Seleccione la amplificación de las señales de entrada entre 0 dB a +57 dB. • Cuanto menor sea el nivel de salida del micrófono, mayor deberá ser la amplificación de las señales de entrada.

  • Page 244: Conexión De Equipos En Cascada

    mAnejo DeL eqUipo Paso Descripción Para cambiar de fuente de sonido, pulse el control giratorio de otra fuente. • La fuente anterior se desactivará En el caso de las entradas, se pueden escuchar varias fuentes. La salida sólo puede escucharse individualmente, pero en estéreo. La salida REC (OUT) no puede escucharse.

  • Page 245: Reproducción Mediante Usb Y

    RS232 Para realizar la conexión en cascada, recomendamos emplear exclusiva- mente cables del catálogo de accesorios de AKG. Desde el punto de vista del usuario, todos los equipos funcionarán y se comportarán de modo idéntico. Al conectarlos en cascada se mantendrán todas las funciones de los equipos individuales.

  • Page 246: Activación De La Alimentación Fantasma

    PRESET Empleo de programas Los programas del DMM14 U (UL, ULD) funcionan de un modo muy similar al de los de la radio de un coche. 8.7.1 Selección de programas...

  • Page 247: Programación De Programas

    mAnejo DeL eqUipo Paso Descripción En SYSTEM CONTROL, seleccione la función PRESET Pulse brevemente el control giratorio del canal de entrada o salida correspondiente. • Se emitirá una señal acústica (pitido). Cuando oiga el pitido, suelte el control giratorio. • El programa del equipo se cargará...

  • Page 248: Empleo De Mute

    mAnejo DeL eqUipo Paso Descripción En SYSTEM CONTROL, seleccione la función PRESET Mantenga pulsado el control giratorio del canal de entrada o salida correspondiente entre 8 y 10 segundos. • Se emitirá una señal acústica (pitido). Cuando oiga el pitido, suelte el control giratorio. •...

  • Page 249: Activación De Routing To Out

    mAnejo DeL eqUipo Paso Descripción Pulse brevemente el control giratorio del canal de entrada o salida correspondiente. La función MUTE del canal correspondiente se desacti- • vará. • El volumen guardado previamente se aplicará. ROUTING TO Activación de ROUTING TO OUT 8.9.1 Para un canal de entrada Todos los canales de entrada pueden dirigirse a la salida OUT.

  • Page 250: Activación / Desactivación De Locked

    mAnejo DeL eqUipo Paso Descripción Pulse el control giratorio del canal de entrada deseado ROUTING TO OUT se desactivará para el canal de entra- • da correspondiente. LOCKED 8.11 Activación / desactivación de LOCKED Con la función LOCKED es posible bloquear los siguientes elementos: Control giratorio SYSTEM CONTROL •...

  • Page 251: 8.11.3 Bloqueo Del Equipo Completo

    mAnejo DeL eqUipo Paso Descripción Mantenga pulsado el control giratorio SYSTEM CONTROL durante más de 3 segundos • El bloqueo del control giratorio se desactivará. El LED LOCKED se apagará. • • El control giratorio se encontrará en la posición básica, LEVEL.

  • Page 252: 8.11.5 Desbloqueo De Canales Individuales

    mAnejo DeL eqUipo Desbloqueo de 8.11.5 Desbloqueo de canales individuales canales Para desbloquear canales individuales, proceda del siguiente modo: Paso Descripción Bloquee el equipo completo pulsando al mismo tiempo los controles giratorios SYSTEM CONTROL y OUT durante más de 3 segundos El LED LOCKED se encenderá.

  • Page 253: Copia De Datos De Configuración

    3 segundos ¡Los ajustes realizados antes de bloquear los canales o el equipo completo se conservarán incluso si usted apaga y reinicia su DMM14 U (UL, ULD)! 8.12 Copia de datos de configuración Con la función de copia es posible copiar uno o varios valores de ajuste...
  • Page 254 mAnejo DeL eqUipo Paso Descripción Pulse el control giratorio cuyos valores desee copiar y, a continuación, pulse inmediatamente el control giratorio hasta el cual desee aplicar el proceso de copia Mantenga pulsados ambos controles giratorios (aprox. 8 segundos) hasta que suene una señal acústica (dos pitidos) y los círculos de LEDs correspondientes parpadeen una vez.

  • Page 255: Recuperación De Los Ajustes De Fábrica

    mAnejo DeL eqUipo ON PEAK ON PEAK ON PEAK ON PEAK ON PEAK ON PEAK IN 1 IN 2 IN 3 IN 10 IN 11 IN 12 Figura 56: Proceso de copia finalizado Recuperación 8.13 Recuperación de los ajustes de fábrica de ajustes de PRIORITY AUTOMIXING...
  • Page 256 mAnejo DeL eqUipo Paso Descripción Suelte el control giratorio SYSTEM CONTROL • El equipo se ajustará a los ajustes de fábrica y podrá ajus- tarse a un nuevo sistema. ¡Al recuperar los ajustes de fábrica se borrarán todos los ajustes guardados! DMM14 MANUAL...

  • Page 257: Subsanación De Errores

    sUbsAnAción De errores Subsanación de errores ADVERTENCIA: Peligro de electrocución En el interior del equipo hay contactos y cables sin aislar que pueden provo- car graves lesiones por electrocución en caso de contacto. • Para la subsanación de errores, el equipo sólo deberá ser abierto por personal técnico autorizado.
  • Page 258 La señal de entrada tiene un nivel Atenúe la señal de entrada demasiado elevado Si el error persiste a pesar de seguir estas instrucciones, póngase en contacto con AKG Acoustics GmbH o con su distribuidor de AKG. DMM14 MANUAL...
  • Page 259 DMM14 MANUAL...

This manual is also suitable for:

Dmm14 ulDmm14 uld

Table of Contents
