HPI Racing Savage Flix HP Instruction Manual page 10

3

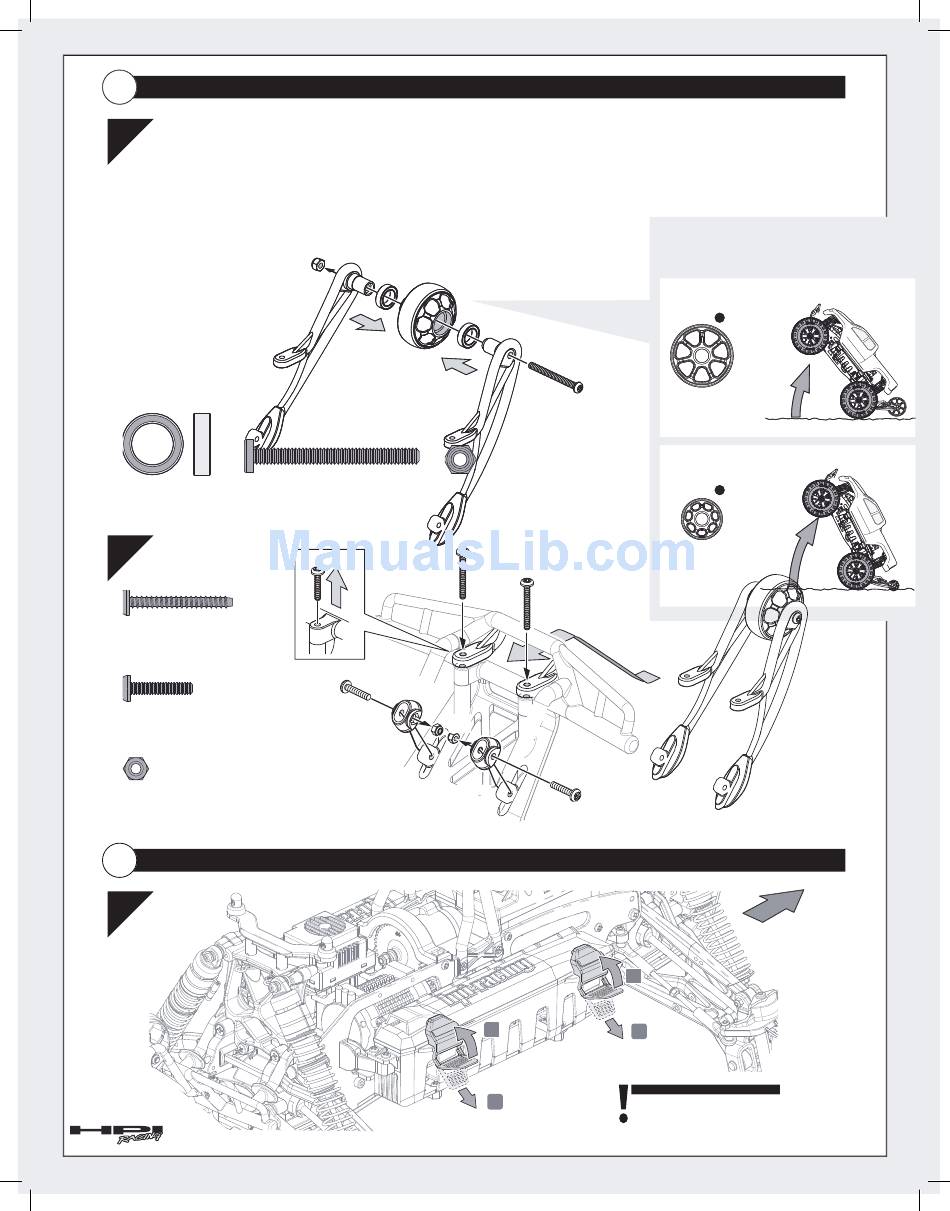

Wheely Bar Installation Montage der Wheely Bar Mise en place de jeu de barre anti-cabrage
1
Z664
M4
B030
85245 ❸
Z619
B030
Binder Head Screw M4x40mm
Ball Bearing 10x15x4mm
Kugellager 10x15x4mm Flachkopfschraube M4x40mm
Roulement 10x15x4mm Vis tête ronde M4x40mm
ベアリング 10x15x4mm バイン ドネジ M4x40mm
2
Z573
TP. Binder Head Screw M3x25mm
Flachkopfschneidschraube M3x25mm
Vis tole tête plate M3x25mm
T.Pバイン ドネジ M3x25mm
Z519
Binder Head Screw M3x15mm
Flachkopfschraube M3x15mm
Vis tête ronde M3x15mm
バイン ドネジ M3x15mm
Z663
Lock Nut M3
Stoppmutter M3
Ecrou nylon M3
ナイロンナッ ト M3
4
Battery installation Einbau des Fahrakkus Mise en place de la batterie
1
B030
Z619
M4x40mm M4x40mm
85245 ❷
Z664
Flanged Lock Nut M4
Stoppmutter M4
Ecrou de blocage de bride M4
フランジロックナッ ト M4
Z569
Z573
M3x25mm
x2
Z519
Z663
M3x15mm
M3
85245 ❶
85245 ❹ ❹ ❹ ❹ ❹
2
1
10
ウイリーバーの取り付け
Choose wheelie angle Choose wheelie angle
Wählen Sie den Winkel des Wheelie. Wählen Sie den Winkel des Wheelie.
Choisissez l'angle de cabrage Choisissez l'angle de cabrage
ウイリー角度は2種類選べます ウイリー角度は2種類選べます
Large wheel
Großes Rad
85245 85245
6 6
Low wheelie angle
Kleiner Winkel
Faible angle de cabrage
ウイリー角度 小
Small wheel
Kleines Rad
85245 85245
5 5
High wheelie angle
Großer Winkel
Fort angle de cabrage
ウイリー角度 大
Z519
M3x15mm
バッテリーの搭載
2
1
This step same for left and right.
This step of that same is for left side and right.
Cette étape même pour la gauche et la droite.
図を参考に左側、右側を同様に作業してください。
Grande roue de cabrage
大きいホイール
Petite roue de cabrage
小さいホイール
Front
Vorne
Avant
フロント
