Sensera MC?30 User Manual

Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual

Installation
&
User Guide
with Quick Start

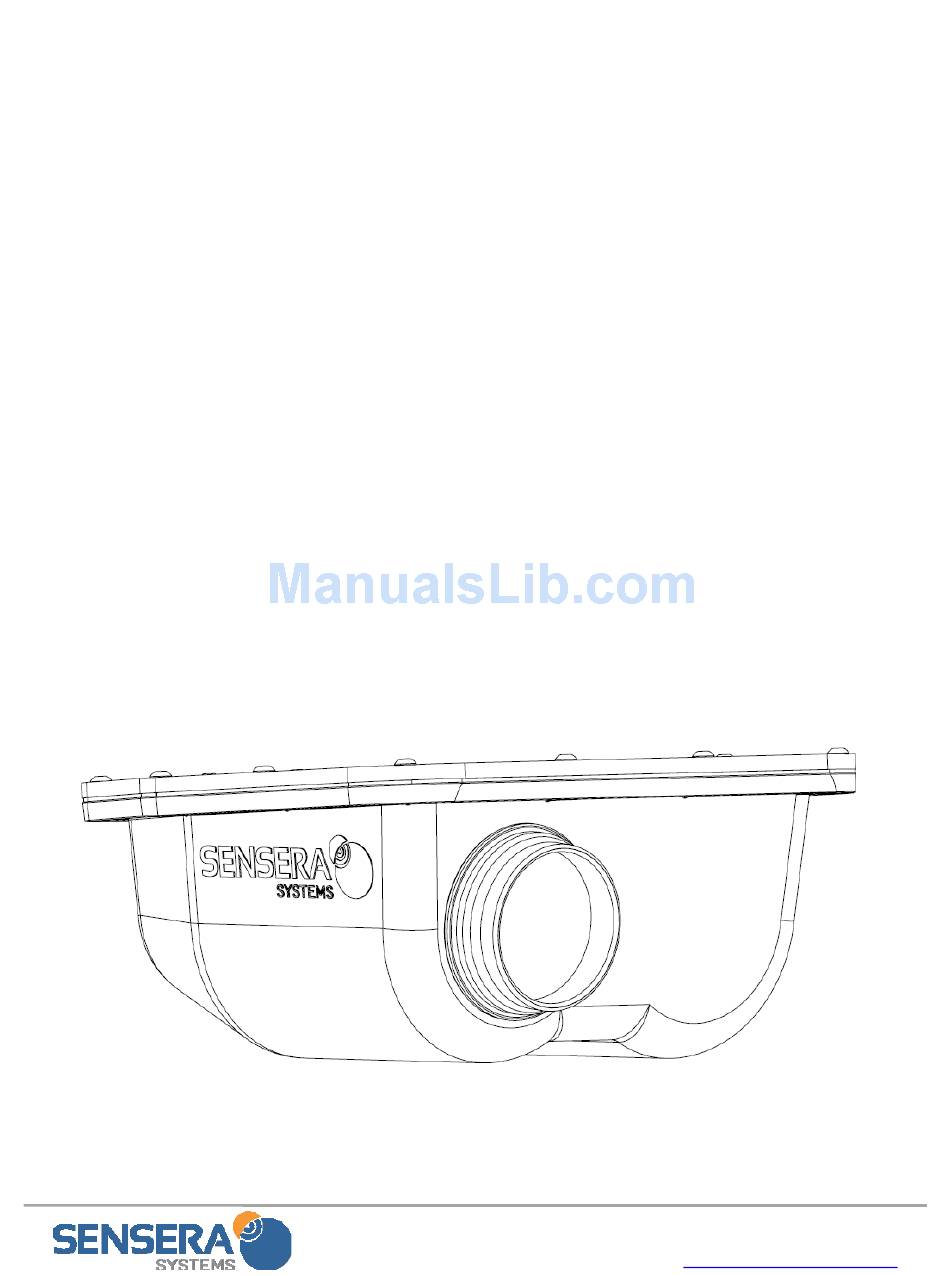

Models:  MC‐30/38, MC‐60/68
Version 2.7
8/29/2015







Page 1 of 47


www.SenseraSystems.com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MC?30 and is the answer not in the manual?

Questions and answers

Related Manuals for Sensera MC?30

Summary of Contents for Sensera MC?30

  • Page 1      Installation & User Guide with Quick Start Models:  MC‐30/38, MC‐60/68   Version 2.7  8/29/2015                                                                 Page 1 of 47     www.SenseraSystems.com...

  • Page 2: Installation & User Guide With Quick Start– Models: Mc-30/38, Mc

    Installation & User Guide with Quick Start– Models: MC-30/38, MC-60/68 Support  shall be used in compliance with local laws and  regulations.  Should you require any technical assistance,  please first contact your reseller. If they are  Equipment Modifications  unable to answer your questions promptly, or  This equipment must be used and installed in  you purchased directly from Sensera Systems,  strict accordance with the instructions given in  you are directed to our technical support  the user documentation. This equipment  process as follows:  contains no user‐serviceable parts or   Check available user documentation  components. Unauthorized equipment changes  and software updates at  or modifications will invalidate all applicable  www.senserasystems.com/support  regulatory certifications and approvals and may  void any warranty.   Contact Sensera Systems technical  Trademark Acknowledgments  support team at  www.senserasystems.com/support  Microsoft, Internet Explorer, Mozilla, UNIX,  Windows, WWW, Java and related trademarks  Or 800‐657‐0437 ...

  • Page 3: Quickstart Guide

    Installation & User Guide with Quick Start– Models: MC-30/38, MC-60/68 AFEGUARDS  Avoid exposing the product to vibration, shocks, or heavy pressure or extreme  temperature conditions.   Do not install the product on unstable brackets, or unstable walls or surfaces, since this  may cause damage to the product.   Only use applicable and recommended tools when installing the product.   Do not use chemicals, caustic agents, or aerosol cleaners.   Do not attempt to repair the product yourself. Contact Sensera Systems or your  authorized Sensera Systems reseller.    Store the Sensera product in a dry and ventilated environment.   Use the original packaging or equivalent when transporting the product to prevent  damage.  UICKSTART UIDE This document covers all camera models in the following series:   MC‐30, MC‐38, MC‐60, MC‐68 for all carrier options.  Package Contents The MC‐30/MC‐38/MC‐60/MC‐68 Series Camera Kit includes the following hardware  components:   MC‐30/MC‐38/MC‐60/MC‐68 Series  Camera (colors vary) ...

  • Page 4: Create Account And Test Access

    Installation & User Guide with Quick Start– Models: MC-30/38, MC-60/68 Create Account and Test Access It is recommended that you create your WebApp user account and register the camera to the  system before installing at the remote site. You will need to have cellular service (or configure to  WiFi) at the location you are doing this test.  This Quick Start assumes you have MultiSense  Cloud Service for Cellular or WiFi service activated with Sensera Systems as of the date you are  installing.   Visit www.senserasystems.com and click “Cellular Coverage” at  bottom of page to check cellular service at a particular address.   1. Point your web browser to:  webapp.senserasystems.com  2. At the login screen, choose “Create a new Sensera  WebApp Account”. You will need to enter a unique  username and a password.   3. Login with your newly created credentials.    4. This will take you to the “Systems” screen. Pull down the  “Register New Device” menu and enter the Serial Number  (from back of camera). Time‐zone, name, and group can be  set here or at any time later.   5. Click Register.  Your Camera should now appear in the Sites  and Groups list. It may show “offline” until you complete  next steps.   6. Connect the included USB cable and wall charger to a wall outlet and to the MC‐30 / ...

  • Page 5: Installation And Mounting

    Installation & User Guide with Quick Start– Models: MC-30/38, MC-60/68 Visit http://www.senserasystems.com/products/MC‐30‐camera         OR  http://www.senserasystems.com/products/MC‐60‐camera “Documents” tab to      download complete Installation & User Guide for complete instructions on the camera.  9. WiFi Setup – if you are connecting your camera via WiFi, you will need to configure the  SSID/Password of your local WiFi network into the camera. You will need a WiFi  enabled device with a web browser such as a smartphone, PC or tablet in order to  connect to the camera to configure the camera’s WiFi connectivity. See Section 4.1.2  WiFi Network Connect for details on how to configure the WiFi connection of the  camera.  Installation and Mounting Tools: Flathead screwdriver or 5/16 socket  (preferred) for steel bands. Electric drill/nutsetter  (optional). Ladder for accessing pole.  Mount the camera and solar panel at the site with  the camera at the desired viewing angle, with the  included bracket kit. If possible it is best to aim the  camera so it is pointed in a Northern direction  toward your site, to limit solar glare in the images.  Alternatively, a higher mounting, with camera pointing more  “down” will also help with glare.  1. Attach the camera bracket to the pole/fence/building  using the included brackets and pipe banding. This ...

  • Page 6: Accessing The Camera From The Webapp User Interface

    Installation & User Guide with Quick Start– Models: MC-30/38, MC-60/68 In cold climate winters it is desirable to increase heat/sun so if possible mount this  bracket so it does not shade the camera (again, this is optional). The panel should be  oriented so that the bracket faces in general direction of the sun travel (i.e., Southern sky  for North American locations). This may require adjustment from summer to winter in a  northern climate as the angle of the sun changes.  3. Attach camera to the camera bracket using the included ¼‐20 thumb screw. Aim the  camera in the general desired direction and tighten.   4. Attach the solar panel to the solar panel bracket using the included ¼‐20 thumb screw.   Panel should be aimed South tilted to approximately 30 degrees from flat (1/3 of the way  from flat to vertical).  5. Attach solar panel power cable to the camera’s power connector.  This will “wake up”  the camera, allowing it to connect to the network. This may take a few minutes. Make  sure connector is screwed in securely.  6. Do final aiming of camera, adjusting the pan and tilt thumb screw as  necessary. A mobile smartphone or tablet (or laptop) connected to the  internet is recommended.  Login to your WebApp Account, and navigate  to the View page for this camera. Click on the Aiming button (“cross‐hair”) icon to load  the aiming page, which will update a low‐resolution picture every 15‐20 seconds for  aiming purposes. You can also click the “Take picture now” icon to test a full‐resolution  picture. Adjust camera as necessary to achieve desired field of view, and then and  tighten all thumb screws well.   Accessing the Camera From the WebApp User Interface A complete description of the WebApp user interface functions and camera configuration ...

  • Page 7: Configure Contacts

    Installation & User Guide with Quick Start– Models: MC-30/38, MC-60/68 2.4.2 Configure Contacts Navigate to the View page and click   to bring up the Account Preferences screen. Enter one  or more email addresses as Account Point of Contact. This is used to send notices regarding the  camera account. Your camera is now configured and will collect time‐lapse images as specified.  For complete description of all the functions and configurations available see the following  sections.  Additional Documentation Complete user manuals, datasheets, drivers, and other data can be downloaded from:  http://www.senserasystems.com/product‐support                                Page 7 of 47 www.SenseraSystems.com...
  • Page 8 Installation & User Guide with Quick Start– Models: MC-30/38, MC-60/68   [this page intentionally left blank]                               Page 8 of 47 www.SenseraSystems.com...

  • Page 9: Table Of Contents

    Installation & User Guide with Quick Start– Models: MC-30/38, MC-60/68 Contents   1  Safeguards  ............................ 3  2  Quickstart Guide .......................... 3  2.1  Package Contents ........................ 3  2.2  Create Account and Test Access .................... 4  2.3  Installation and Mounting ...................... 5  2.4  Accessing the Camera From the WebApp User Interface  ............ 6  2.4.1  Configure Time‐lapse & DVR .................. 6  2.4.2  Configure Contacts ...................... 7  2.5  Additional Documentation  ....................... 7  3  System Overview .......................... 13  3.1  Product Features ........................ 13  3.2 ...
  • Page 10 Installation & User Guide with Quick Start– Models: MC-30/38, MC-60/68 6.1.1  Mobile Devices (phones, tablets – IOS, Android)  ............ 23  6.2  Login Page  .......................... 24  6.2.2   Multi User Access ........................ 24  6.3  Account Preferences ........................ 24  6.4  System Page .......................... 25  6.5  View Page  .......................... 25  6.5.1  Navigation Area ....................... 26  6.5.2  Data Usage Estimator ...................... 27  6.5.3  Image Viewer Section ...................... 27  6.5.4  Timeline Section ....................... 34  6.5.5  Captured Images ...................... 36  6.5.6  Camera Status ........................ 37  6.5.7 ...
  • Page 11 Installation & User Guide with Quick Start– Models: MC-30/38, MC-60/68 9.7  Moving a camera to a new project  .................. 42  10  RESOURCES AND TECHNICAL SUPPORT ................ 43  10.1  Documentation ......................... 43  10.2  Technical Support ........................ 43  11  Tripod Mounting Kit ........................ 44  11.1  Components  .......................... 44  11.2  Tools  ............................ 44  11.3  Setup ............................ 44  12  Cable Lock Kit .......................... 45  13  Data Plan and Camera Configurations .................. 46  13.1  Camera Settings that Affect Data usage ................ 46  13.2  Estimating Data Plan Usage .................... 46  13.3 ...
  • Page 12 Installation & User Guide with Quick Start– Models: MC-30/38, MC-60/68 [this page intentially left blank]                                Page 12 of 47 www.SenseraSystems.com...

  • Page 13: System Overview

    Installation & User Guide with Quick Start– Models: MC-30/38, MC-60/68 YSTEM VERVIEW The MC‐30/MC‐38/MC‐60/MC‐68 Series Camera is designed as an integrated system that works  together with the MultiSense Cloud  Service to provide a completely hosted  application and network connectivity  service.  The MC‐30/MC‐38/MC‐60/MC‐68 Series  communicates via cellular or WiFi to the  MultiSense Cloud Service.  All MC‐30/MC‐38/MC‐60/MC‐68 Series  cameras are configured from the factory  to know how to communicate with the  Cloud Service greatly simplifying setup.  As soon as the camera receives power,  and a network connection is established,  the MC‐30/MC‐38/MC‐60/MC‐68 Series  will connect with the Cloud Service.  Once you login to your WebApp  Account, and Register your device with  your login account, it will be available to (only) your account and full network management  will begin.  Because the MC‐30/MC‐38/MC‐60/MC‐68 Series is preconfigured to communicate with the  MultiSense Cloud Service, no configuration of your network is required (i.e. no cell tower  configuration, no LAN or router/firewall configuration).  Product Features The MC‐30/MC‐38/MC‐60/MC‐68 Series and MultiSense Cloud Service provide the following  features and capabilities:   ...

  • Page 14: Hardware Components

    Installation & User Guide with Quick Start– Models: MC-30/38, MC-60/68       Edit Camera Resolution Display power consumption       Set Time Zone Display charging status    Configure time‐lapse frequency System Management    Configure time‐lapse schedule (days    Register/Add device to system    of week   Edit System/Site Name     Configure DVR settings  ...

  • Page 15: Communications Architecture And Operation

    Installation & User Guide with Quick Start– Models: MC-30/38, MC-60/68 Communications Architecture and Operation The MC‐30/MC‐38/MC‐60/MC‐68 Series cameras are configured to automatically connect to the  MultiSense Cloud Service. The MC‐30/MC‐38/MC‐60/MC‐68 Series camera has both cellular and  WiFi interfaces, however the camera must be configured to use one or the other network. The  factory default is cellular.   The MC‐30/MC‐38/MC‐60/MC‐68 Series ships from the factory in a “dormant” mode in order to  preserve battery power during shipping and storage. In this dormant mode the camera will not  attempt any communications. The dormant mode is exited automatically whenever either the  USB cable is connected, or solar power (or auxiliary power via the solar power connector) is  applied.  MC‐30/MC‐38/MC‐60/MC‐68 Series cameras are battery powered devices designed to run on  very low power continuously with only intermittent solar power inputs.  MC‐30/MC‐38/MC‐ 60/MC‐68 Series cameras periodically contact the WebApp to check for any waiting user  commands, and to upload data. The length of time between contacts to the WebApp is dynamic  and will vary depending on activity. The WebApp user interface under the View window will  show you the time until the next expected contact by the camera.  Alerts will be processed immediately and communicated to the WebApp server (and on to the  configured Notification addresses).  The MC‐30/MC‐38/MC‐60/MC‐68 Series has significant local storage capabilities, and so if  communications are unavailable, data will be automatically stored locally, and uploaded the  next time communications are available.  MC‐60 Series cameras store “DVR” images/videos locally on the camera’s flash memory.  Images/videos can be uploaded by the user from the WebApp.  The MC‐60 Series models support live video streaming. During live video streaming, a single  H.264 video stream is sent from the camera to the WebApp server. The server then relays this  stream to any users that are logged into the account and viewing the video streamsThe MC‐ 60/MC‐68 Series models also support LiveView. During LiveView lower resolution images are  sent from the camera to the WebApp server at a user defined frequency. This allows for an up ...

  • Page 16: Connect Mc-30/Mc-38/Mc-60/Mc-68 Network

    Installation & User Guide with Quick Start– Models: MC-30/38, MC-60/68 There are three steps recommended for the initial test and configuration:   Connect MC‐30/MC‐38/MC‐60/MC‐68 Series to the network (mobile or WiFi)   Create a User Account on the WebApp (this step can be skipped if you already have an  account)   Register your device to your User Account  Connect MC-30/MC-38/MC-60/MC-68 Network All MC‐30/MC‐38/MC‐60/MC‐68 Series cameras will operate on either cellular or WiFi.  Both  modes require an active MultiSense Cloud Service plan for the camera. Cameras ship pre‐ configured for cellular so will work “out of the box” on cellular with no additional  configuration.  For use on WiFi, you will need to change the camera to WiFi mode and enter your  SSID/Password of the WiFi network you want to connect the camera to. To configure to WiFi  mode, connect the USB wall wart to the camera to initiate the camera’s built in WiFi hotspot.  Then use a Wifi enabled device (laptop, phone, tablet) to connect to the camera’s hotspot, and  configure the WiFi credentials you want the camera to operate on (see below).   4.1.1 Cellular Network Connect MC‐30/MC‐38/MC‐60/MC‐68 Series cameras come from the factory pre‐configured for cellular  for a specific carrier (depending on model). They also come from the factory in a “dormant”  mode in order to preserve battery levels during shipping and storage.  The dormant mode will  be exited whenever power is applied by either connecting the USB cable, or the solar panel  (with sufficient direct sunlight).  If the camera has been stored or unused for more than a few days you may need to charge the  camera first. This is best done by plugging into the solar panel and placing in the sun for an ...

  • Page 17: Wifi Network Connect

    Installation & User Guide with Quick Start– Models: MC-30/38, MC-60/68 4.1.2 WiFi Network Connect You must configure the MC‐30/MC‐38/MC‐60/MC‐68 Series camera from the default cellular  configuration and provide the WiFi SSID/password for the network you want the camera to use  to connect to the Internet.  To configure your device to WiFi:  1. Connect USB cable to the camera, and to either a laptop or the USB wall wart. This will  open the camera’s WiFi hotspot with SSID “SenseraMCXXXX” on channel 1. Where  “XXXX” is the last 4 digits of the serial number of that camera.  2. This hotspot will use WPA2  authentication and the  password will be the “MC”  plus the LAST 6 DIGITS OF  THE camera’s case‐sensitive  serial number (found on  the sticker on back of  camera).   Example:  Serial  number is MC987654321,  password is MC654321.  3. When your device is connected to  the SenseraMCxxxx hotspot, open  a web browser and enter this URL:    http://camera   (If this should not work for some  reason, try http://192.168.43.1   include the  “http://” in either ...

  • Page 18: Older Models And How To Use Usb Configuration Tool

    Installation & User Guide with Quick Start– Models: MC-30/38, MC-60/68 5. After desired settings have been entered, clicking “Save Settings” will save your settings  to the camera.    6. There is also a check‐box marked “Dormant mode on save”. If the “Dormant mode”  Check‐box is selected, the camera will enter dormant mode immediately.   Otherwise,  the camera remains in configuration mode until the USB is disconnected, at which time  it will attempt to begin connecting to WebApp server using the new settings.   Allow up  to one minute for server connection status to update.   7. IMPORTANT: The configuration page will also display the connection status the last  time the camera attempted to connect to a network. If the camera does not appear  “online” in the WebApp after changing to WiFi, reconnect to the HotSpot, open the  browser, and check the status of the last connection attempt. Possible issues can include  misspelled SSID or password, WiFi network not within range, internet not reachable  from the specified WiFi network.  8. ROUTERS AND FIREWALLS AND PROXIES: The MC‐30/MC‐38/MC‐60/MC‐68  Series are designed to work with no modifications to routers or firewalls. The camera  communicates outbound to the WebApp server. There are no inbound connections to  camera initiated by the WebApp server.  In the majority of configurations, no router or  firewall changes are needed. However, if your firewall/router blocks OUTBOUND  traffic, you need to ensure that OUTBOUND port 8080 and 55400 are open to the  camera.  The camera is not designed to go through a proxy for internet connectivity.  The MC‐30/MC‐38/MC‐60/MC‐68 Series camera should now be connected via WiFi, and will  automatically connect with the WebApp server. This may take up to 5‐10 minutes.  If you have  already created a User Account and registered the camera, it will change from “offline” to  “online” status shortly after the camera contacts the WebApp.  If you have not yet created a  User Account, the WebApp will keep track of the device, and once you do create a user account  and register the camera to that account, it will appear in the account as “online”.  4.1.3 Older models and how to use USB configuration tool Camera models with serial number starting “M31…” do NOT support WiFi Hotspot ...

  • Page 19: Create User Account

    Installation & User Guide with Quick Start– Models: MC-30/38, MC-60/68 1. Install USB driver. See “README‐Sensera‐MC30‐MC60.pdf” on the orange USB thumb  drive for instructions to install the USB driver. This step may require administrator  privileges on your PC.  2. Remove the USB cable from the wall charger and connect to a Windows PC  3. On the orange USB thumb drive, navigate to the application file “USBConfig.exe  application” and double click to launch.  4. A windows application will launch.      5. Click “WiFi” to select WiFi network  interface  6. Enter SSID of the WiFi network you  want to connect to.  7. Enter the password for the SSID you  entered  8. NOTE: at this point you may enter  additional WiFi/SSID pairs for additional networks. This will allow you to later run the  USBConfig.exe application tool to quickly change between these networks without  entering SSID/password information.  9. Confirm that the status shows “Connected”. If not, please see Troubleshooting section.   10. Click “Finished” ...

  • Page 20: Register Device

    Installation & User Guide with Quick Start– Models: MC-30/38, MC-60/68 Register Device The MC‐30/MC‐38/MC‐60/MC‐68 Series camera will automatically connect to the WebApp  server as soon as a network connection is established.  However, it will not show up in your specific User Account  until you register the device under your particular User  Account. This allows private access to your specific camera.  You can register your device at any time, whether the device  is online or not.   To register your device:   Login to your user account   Go to the “Systems” page   Pull down “Register New Device” menu   Enter the Serial Number of the device. This can be found on  the back of the MC‐30/MC‐38/MC‐60/MC‐68 Camera   Select the time zone your camera will be installed at. This  allows the time‐lapse schedule to operate correctly.   You may also enter a “Name” for the camera (of your  choosing)   You may also add this device to a “System or Site”. This is a  grouping of cameras.   Click “Register”.  Your device should now show up under “Sites and Groups” in the Group you added it to (or ...

  • Page 21: Determining Cellular Coverage

    Installation & User Guide with Quick Start– Models: MC-30/38, MC-60/68  Ladder   Large flat‐head screwdriver or  5/16” nut driver (recommended) for stainless pole straps   No. 2 Philips screwdriver for pole/wall mount if screwing in mount plate   Lag bolts if mounting to wooden pole/post   Smartphone/tablet/laptop with internet connection (recommended only for final aiming  of camera)  Determining Cellular Coverage IMPORTANT:   For cellular connected systems, it is important to confirm that you have cellular  coverage at the intended camera location for the carrier supported by your specific camera  model. This can be done by:   Checking www.senserasystems.com and clicking “Cellular Coverage” at the bottom of  the homepage to access cellular coverage maps and information.   Checking network access from another device which uses the same cellular carrier as  your camera (T‐Mobile, ATT, Verizon).  Choosing a Camera Location and Orientation Choosing a camera location will depend on a number of considerations including:  ...

  • Page 22: Solar Panel Orientation

    Installation & User Guide with Quick Start– Models: MC-30/38, MC-60/68 1. Attach the camera bracket to the pole/fence/building using  the included brackets and pipe banding. This should be  oriented so that the bracket faces in general direction that  camera will be aimed.  For smaller poles, pipe banding may  be wrapped around twice.  2. Attach the second bracket for Solar Panel to the  pole/fence/building using the included brackets and pipe  banding. IMPORTANT:   This should be oriented so that the  bracket faces in general direction of the sun travel (i.e., South  for North America locations).  3. Attach camera to the camera bracket using the included ¼‐20  thumb screw. Aim in general desired direction and tighten.  4. Attached solar panel to solar panel bracket using the included ¼‐20 thumb screw.  Panel  should be tilted to approx. 45 degrees and pointed South. See section below on Solar  Panel Orientation.  5. Attach solar panel power cable to the MC‐30/MC‐38/MC‐60/MC‐68 power connector  (lower bulkhead connector).  This will “wake up” the camera, allowing it to connect to  the network. This may take a few minutes. Make sure to screw power connector in  securely to lower bulkhead connector.  Solar Panel Orientation The solar panel will operate best if it is oriented in the direction of the sun. For North America  the recommended orientation is as follows:  Azimuth: Due South  Tilt Angle: 2⁰ in the Summer, 15⁰ in the Spring/Fall and ...

  • Page 23: Camera Aiming

    Installation & User Guide with Quick Start– Models: MC-30/38, MC-60/68 Camera Aiming Once the MC‐30/MC‐38/MC‐60/MC‐68 Series camera and solar panel are securely  mounted and connected, the last step is to do a final aiming of the camera to achieve  the desired field of view. Cameras should be pointed in a northerly direction if  possible, to reduce solar glare in images.  If you do not have any smartphone or internet access available, you can have a colleague check  the camera aiming from a remote computer, and communicate via phone whether the camera  aim needs to be adjusted up/down or left/right.  From either a remote computer, or from a handheld smartphone/tablet, you can use the Camera  Aiming icon on the WebApp to facilitate this process.  Login to your WebApp Account, and navigate to the View page for this camera. Click on the  camera aiming icon (“cross‐hairs”). This will request a low‐resolution picture to be taken and  uploaded to the View screen (updates may take seconds or minutes depending on speed of  cellular or WiFi connection). Adjust camera as necessary, and click additional images to  confirm, to achieve desired field of view, and tighten thumb screws well.   PPLICATION NTERFACE This section describes the features and functions of the WebApp user interface.  A summary of  the features and functions of the WebApp interface can be found in Section 3.1 Product  Features.  Browser Requirements The following are the minimal requirements for web browsers to support best operation of the  WebApp:  ‐ HTML5 compliance   o Internet Explorer Version 9 or above  o Firefox Version 30 or above  o Chrome Version 27 or above ...

  • Page 24: Login Page

    Installation & User Guide with Quick Start– Models: MC-30/38, MC-60/68 i. Open WebApp.senserasystems.com in a web browser on your mobile  device and login.  ii. Navigate to the View screen and click “Start Live Stream”  iii. Note that performance of the streaming to a mobile device will depend  on the internet connection speeds of your mobile device.  Login Page The login page allows you to login to the WebApp. There is a  single login for a WebApp account, and an optional, associated  “read only” login.  Either login will access the same account  (and devices), but the “read only” login will not be allowed to  change camera configurations or delete or modify any data.  The login page also allows you to create a new account and  retrieve your password.  6.2.2 Multi User Access Any number of computers can be logged into an account at any moment. The optional read‐ only account may also be used on multiple computers, and is useful if you do not want anyone  else to edit your camera settings, but still have access to all the images and time‐lapses taken.  Read‐only account is configured in Account Preferences.  If you would like another person to view your camera feed, but do not wish to give them any  sort of access, another option is to give out a public URL, which is covered in section 6.5.2. The  public URL will allow a viewer to only see the most current image taken and a video compiled  from time‐lapse images.  Account Preferences The account preferences can be accessed from any page ...

  • Page 25: System Page

    Installation & User Guide with Quick Start– Models: MC-30/38, MC-60/68 to the email provided as “Email” when you created the account.  Account Status: This is a display‐only of your account status.  Change Password: change password for this account  Default Page: this sets which page will be displayed initially when you login.  Read‐Only Access: configure optional login/password for read‐only access.  Default Alarm Recipients: Here up to three email OR text addresses to receive alarm  notifications. Alarms include “communications failure” or “low battery”.  Each field will accept  a text number or email address.  System Page The Systems page provides an overview of the cameras registered to this account. The left side  shows a table listing the  cameras, grouped into  Sites/Groups.  The map on the right  shows the locations of the  Cameras on the map. This  location is taken from the  camera’s GPS and is  updated periodically.  Clicking the “gear” on the row for that camera will bring up a menu  that allows you to either go to the View Page for that camera, or to  Update Location. Update Location will command the camera to take a   new reading from the GPS and update camera’s position on the map.   Clicking the header for a Site/Group will expand/collapse display of Cameras in that  Site/Group.  View Page The View page provides the primary interface to a selected camera. From the view page you can  configure the camera, view status, browse data from the camera, create time‐lapse, annotate,  and more. Details of the View page functions follow. ...

  • Page 26: Navigation Area

    Installation & User Guide with Quick Start– Models: MC-30/38, MC-60/68   6.5.1 Navigation Area Site/Group Chooser – this menu displays the Site/Group of the  current Camera. Selecting a different Site/Group will change the  camera being displayed to the first camera in the selected  Site/Group.   Camera Chooser – this displays the Name of the  currently displayed camera. Selecting a different  camera will display that camera in the View window.   Status Display – The status display shows the status and  configuration details of the selected camera. The left shows  the network status (signal  strength), and the right shows the  battery status (state of charge as a  %).  Pulling down this menu shows  additional detail about the  camera status including:    Battery level (% State of charge)    Battery voltage (V)   Temperature (°F/°C)   Network Type (Mobile, WiFi)   Network Name (type of connection)  ...

  • Page 27: Data Usage Estimator

    Installation & User Guide with Quick Start– Models: MC-30/38, MC-60/68  Account Status    Free Memory (Gb)   Product Model   Software Version   Data usage graph – data usage month to date vs. plan  Page Layout – This controls layout of the View page tiling. Clicking the  left option will show the camera view, with status, and Images list, and  timeline. Clicking the right option will show a large camera view  (removing Status, Images and Timeline).     Navigation Bar – The navigation bar allows  you to click to other views – Dashboard,  Systems, Logging.  This bar also shows  currently logged in user, and allows you to logout.    6.5.2 Data Usage Estimator The Data Usage Estimator tool is accessible from the Configure  Camera dialog. It is also accessible from  individual estimator  summary/buttons shown in Timelapse configuration and LiveView  configuration.  The Data Usage Estimator shows a  summary of predicted cellular data usage  based on the current camera ...
  • Page 28 Installation & User Guide with Quick Start– Models: MC-30/38, MC-60/68 This is the date/time the image was captured.  Zoom bar – The zoom slider allows you to digitally zoom  the currently displayed image. Once zoomed, you can use  the mouse cursor to pan left/right and up/down to view  image detail.    Take Picture Now – This button will command the camera to take a picture immediately.   This picture is called an “on demand” picture and will be available to view in the Captured  Images stream, but is not part of time‐lapse images and will not interfere with ongoing time‐ lapse images.  After clicking “Take Picture Now”, the camera will be commanded to take the picture and  upload automatically to the Captured Images stream. This may take several seconds or minutes  depending on network connection, and if other images are in the process of being uploaded.  Once the on‐demand picture appears in the Captured Images stream you can click on it to  display in the View pane.    View Live Stream (MC‐60 Series models)  For MC‐60 Series models this menu offers Take Picture Now, as for other models, as well as  View Live Stream. View Live Stream will initiate live video streaming displayed in the main  view screen. If you have not been interacting with the camera recently, it may take up to 5  minutes for the stream to begin showing.  If a stream is currently running this menu option will  be “Stop Live Stream”. The status buttons will show if Streaming is currently on or off.         Start Live View (MC‐60 Series models)  The MC‐60/68 Series cameras offer on‐demand still images,  timelapse images, and video streaming. The LiveView  feature adds to this by providing high‐frequency still images                                Page 28 of 47 www.SenseraSystems.com...
  • Page 29 Installation & User Guide with Quick Start– Models: MC-30/38, MC-60/68 that are uploaded quickly, as they are taken. This allows you to have near real‐time eyes on the  project, without using the amount of cellular data required by continuous video streaming. It is  great for keeping an eye on the project throughout the day, to see vehicles, people, and material  movement, and detailed project progress.  LiveView operates independently of other functions such as timelapse, DVR, or streaming.  Your timelapse will continue to operate and collect images at the schedule settings and image  resolutions.  LiveView can be  used in two modes.  The “on‐demand”  mode works like  video streaming.  From the Take‐ picture button on  the View screen,  you choose “Start  LiveView”. Images  will start being  captured and uploaded. Frequency/resolution are configured in Configure Liveview. In the  “on‐demand” mode, LiveView will terminate whenever you logout, or change to a different  screen (unless Scheduled LiveView is running – see below)  LiveView images are uploaded to the Captured Images list and marked “LiveView”. These  images will be kept for only 7 days – so you have up to 7 days of history of the LiveView  images. LiveView images are not included in auto‐timelapse creation (only Timelapse images).  LiveView can also be used in a “scheduled” mode. Here it works very much like Timelapse, in  that you set the hours/days, and resolution/frequency that you want LiveView to run, and the  camera will then follow that schedule.  LiveView images will be captured and uploaded as they are taken, even if you are not logged in  or viewing the View screen. This allows you to use LiveView as a sort of “recorder” so that  images are uploaded every couple minutes, and stored for 7 days. You can login anytime, and  browse backward through LiveView images to get a minute‐by‐minute view of the project. ...
  • Page 30 Installation & User Guide with Quick Start– Models: MC-30/38, MC-60/68 low‐resolution images taken continuously. It is used for aiming your camera during installation.  Images will update in 15‐30 seconds depending on your connection.    Configure Camera –    This menu  allows you to configure basic  camera properties including:    Name – name of camera  used in displays and  timestamps  Description – a longer description of the  camera/site  System – this is the Group/Site the camera is  part of. You can also assign the camera to a  different system, and create a new system,  from this menu.  New (System) – allows you to create a new  system into which this  Camera will be placed.  Deregister – This  option allows you to  deregister this camera  from the account. The  camera will then not be  known to the account.  This option is used if  you wish to move the  camera to a different  account, or to otherwise remove a camera from this account (e.g., for long term storage).   IMPORTANT: When a camera is deregistered, all associated data (images, time‐lapse,   ...
  • Page 31 Installation & User Guide with Quick Start– Models: MC-30/38, MC-60/68 logs) will be deleted. Before deregistering, use Export Pictures function to download  any images desired.  Notification Addresses – set text number and/or emails to be notified for any messages  from this camera. Up to three text numbers or emails can be specified. These default to  the addresses specified in the Account Preferences.  Configure Public Access – This button will bring up a dialogue that allows enabling a  public access URL. Clicking “Enable Public Access” will allow you to enter a title for the  public page and text to be displayed.  Closing this dialog will then display the Public Access URL on the Configure Camera  dialog. This URL can be distributed to other users to provide them the ability to view a  single web page with the latest captured image. The public page will include the title  and additional text specified here.  In the Configure Public Access menu, there is an  option to “Show Timelapse”. Checking this box  allows the public to view a video time‐lapse of all  the time‐lapsed images.  There are also options for including custom  images on the page (logos, etc.).  Time Zone – zone of this camera, set when camera was registered.  Camera Resolution – resolution of camera. Higher is best quality, lower will reduce  network bandwidth requirements.  Rotation – system will rotate captured images before displaying. Specify “180” if you  mount camera upside down, and “90 left” or “90 right” if you mount camera sideways.   After making changes in this dialog, choose “Save Changes” to save changes to the  camera.       Configure DVR (MC‐60 Series models)  On MC‐60 Series models, this menu choice allows you to configure the Digital Video Recorder  (DVR) options.  The configure DVR dialog will allow you to Enable DVR. When enabled, the                               ...
  • Page 32 Installation & User Guide with Quick Start– Models: MC-30/38, MC-60/68 camera will record video clips or images as specified in this configuration. Start date/stop date,  and DVR schedule (hours/day and days/week) can be scheduled in this dialog.  DVR functions  work independently, and in parallel with any timelapse or video streaming functions.      Time‐lapse menu    Play Timelapse – this plays back a time‐lapse video that the camera automatically creates.  Download Timelapse – This downloads a .mp4 video of an automatic time‐lapse that is created   by the camera to your computer.  Configure Timelapse – Configure Time‐lapse allows you to setup the camera to automatically  capture images at a fixed interval. The “Configure Time‐lapse” dialog allows configure the  following:  Interval – this is how  often an image is  captured.  Start Date – is when to  start collecting the  images.  Stop Date – is when to  stop collecting images.  Check “No Stop Date” to                                Page 32 of 47 www.SenseraSystems.com...
  • Page 33 Installation & User Guide with Quick Start– Models: MC-30/38, MC-60/68 collect images indefinitely.  Hours – this slider allows you to set which hours of the day you want to collect time‐lapse  images. Typically this should be set to “daytime” hours.  Days – these checkboxes allow you to specify which days of the week the time‐lapse will be  collected. For example, to collect only on weekdays, check all the weekdays, and uncheck “Sat”  and “Sun”.  Estimated Data: This graph shows the estimated data usage of the selected time‐lapse  configuration. Data usage is affected by interval, hours, and days/week, and image resolution.  This estimate does not take into account on‐demand images, DVR uploads, or video streaming  that may occur.   Erase All Pictures – This button will erase ALL time‐lapse  images collected to date from the WebApp database. This  should be used with caution as the images are then not  recoverable.  This button will erase BOTH time‐lapse and  “on‐demand” images.  Create Video – this button allows automatically creating a  time‐lapse video from all time‐lapse images collected to date.  The “Date Range” slider allows you to select the range of dates  for images to be included in the video.  The “Duration” slider  determines the total length of the time‐lapse video produced.  It  also displays, for a given duration selection, how many frames  (images) per second will be included at that total duration.  Download Video – this will allow downloading/exporting a  video file of the last created time‐lapse.    Display Image Information– This  will display a popup with information  about the camera settings used for the  currently displayed image.       Annotate Picture – This function  allows adding annotations to the selected ...

  • Page 34: Timeline Section

    Installation & User Guide with Quick Start– Models: MC-30/38, MC-60/68 currently displayed in the View pane. Annotations are saved with the image and can be  displayed at any time, or shown (or hidden) upon image export.  Choose the   icon to draw freehand on the image (e.g., to make arrows or circles) in the  selected color. Click the   icon to type text notes onto the image in the selected color.   Click the color icon   to change selected color.  When finished choose “Save” to save the  annotations, or “Close” to close the window without saving. The “Reset” button will clear the  image of annotations (e.g, to start over).  The “Annotations” checkbox   at the top of the Image View Pane controls  whether any annotations are displayed or not.  Save and Export functions provide an option to  export images with or without annotations.      Delete Picture – Delete Picture will delete the currently displayed picture permanently  from the system.    Share Picture – Share Picture allows you to email or text the currently displayed image.    Export Picture(s) – Export Picture allows  you to save out pictures.  The dialogue will allow  you to export only the currently displayed image,  or a range of images specified via a date range.  The “Include Annotations” toggle specifies  whether to include any annotations on the  exported images.  6.5.4 Timeline Section The Timeline section of the View page, displays a timeline of all camera activities.     ...
  • Page 35 Installation & User Guide with Quick Start– Models: MC-30/38, MC-60/68   The “Event Timeline” and “Time‐lapse” radio button will toggle the display between showing  the complete event timeline above, and the time‐lapse image timeline below.  DVR and Live Stream Functions (MC‐60 Series models)  For MC‐60 Series models, if you have enabled the DVR feature, the Event Timeline will display  additional rows of information including:   DVR – this line shows icons for any video/image clips that are currently stored by the  DVR on the camera. Hovering the mouse over this icons will display the time‐stamp for  that video clip/image. Clicking on that clip/image will upload that clip/image to the  WebApp server for viewing.   DVR Media – This line displays any DVR video clips/images that have been uploaded  to the server. Clicking on these icons will display that clip/image in the View screen.    Live Stream – shows when Live Streaming was active.     Captured Images – the captured images list will display “DVR Video” and “DVR  Image” lines for any videos/images that have been captured AND uploaded from the  camera. Clicking on these clips/images will display them in the View screen.                                    Page 35 of 47 www.SenseraSystems.com...

  • Page 36: Captured Images

    Installation & User Guide with Quick Start– Models: MC-30/38, MC-60/68   The slider allows browsing through captured time‐lapse images. Each thumbnail shows the  image and timestamp of when collected.  The “On Demand” and “Scheduled” lines, show when pictures were actually taken on demand,  or prescheduled, respectively. Hovering the cursor over one of the camera icons will display a  thumbnail of that image with a date/timestamp. Clicking on the icon will display that image in  the View Pane.  The timespan chooser   allows you to select the range of time displayed in  the timeline.  The orange slider also allows both scaling and panning the timeline. Dragging either end  inward will “zoom in” the timeline. Grabbing the bar and moving left and right will pan the  timeline within the range.    The “Notifications” line displays an icon at any point where the system generated a notification.  The “Logs” lines show datalogs that are active. A green line indicates it is not active. A solid  blue that it is active.  The “Alarms” line display any alarms generated for the  camera. For example, if there was a battery low alert, it  would be displayed as a triangle here.  Hovering on the  alarm will display the time and date/time of the alarm.  6.5.5 Captured Images The captured images area displays a text list of all images  captured, whether “Timelapse” or “Ondemand”. You can  click on an entry in this list to display that image in the  View Pane.  For MC‐60 models, the Captured Images will also show  “DVR Video” video clips that have been uploaded from the  DVR, and “DVR Image” for images uploaded from DVR, ...

  • Page 37: Camera Status

    Installation & User Guide with Quick Start– Models: MC-30/38, MC-60/68 and “LiveView” for images captured via the LiveView feature.  6.5.6 Camera Status This area displays the overall health status of the camera.   Battery, Comms, Temp, and Solar will show green for normal status, and turn yellow or red  indicating warning or alert levels.  For MC‐60 Series models, the “Stream”  button and “DVR” button will display  whether those functions are on or off.  6.5.7 Image Compare The image compare feature lets you visually compare two captured images. The pop‐down  menu allows you to select Image A and Image B by choosing from the Captured Images List.  Once you have  selected the  images,  thumbnails are  displayed, and  you can choose  Cancel or “Done  Selecting  Images”.   With two different images selected, the sliders on the bottom and right of the View Pane can  now be used to compare visually the selected images.  The time/date stamps of the two images are displayed in the upper left corner of the View Pane.  Dashboard Page The dashboard page provides  an at‐a‐glance view of multiple ...

  • Page 38: Logging Page

    Installation & User Guide with Quick Start– Models: MC-30/38, MC-60/68 The image displayed is the last image captured from that camera.  The pull down at the upper left of each view pane can be used to select which camera is  displayed in that view pane.  Clicking the gear icon  at the upper right corner of a view pane, will open the View page  for that selected camera.    Logging Page The Logging page displays a  graph for each data value  being logged by the system.  Units are shown on the right  hand axis.  Timeline is shown  on the bottom axis.  Clicking on the left side of a  graph will toggle “hide” and  “show” for that graph.  The MC‐30 / MC‐60 Series models have three built‐in logs for Solar, Battery State of Charge, and  Temperature.  The Event Timeline and Time‐lapse timeline display is also shown on this page (this is identical  to what is displayed in View page).  Accessing From Mobile Devices The WebApp is designed as a responsive web application and will display on mobile tablets  and smartphones. Simply point your mobile device browser at  http://webapp.senserasystems.com  TORING AND OVING THE The MC‐30/MC‐38/MC‐60/MC‐68 Series cameras are battery powered systems designed for ...

  • Page 39: Storing Or Moving

    Installation & User Guide with Quick Start– Models: MC-30/38, MC-60/68 Storing or Moving IMPORTANT:   The MC‐30/MC‐38/MC‐60/MC‐68 Series supports a “dormant” mode where  the system is powered off, and battery drain is minimized. Any system that will not be powered  (by solar or wall plug) for more than a few days should be placed into dormant mode.  To place an MC‐30/MC‐38/MC‐60/MC‐68 Series into dormant mode, bring up the configuration  screen by following the instructions for WiFi configuration (Hotspot). Select “Place into  dormant on exit” and hit “save”. Disconnect the USB cable.  The camera will now remain in  dormant mode until power is applied via solar or USB.  Reconfiguring/Reinstalling Stored Unit When reconfiguring or reinstalling a camera that has been in dormant mode, plug in the USB  cable to the camera and to a PC or the wall‐charger.  Check that the camera is operating by  opening the WiFi hotspot configuration interface.  If this does not work, plug the camera into  the solar panel, place in direct sun, and allow the camera to charge for 1‐3 hours. You should  then be able to connect with camera and configure the unit as needed.  ECHNICAL PECIFICATIONS Technical Specifications for the MC‐30/MC‐38/MC‐60/MC‐68 Series MultiSense Cameras:  Camera  Image Sensor  CMOS  Image Resolution  5MP (MC‐30/MC‐60)  8MP (MC‐38/MC‐68)  (configurable to lower resolutions)  Field of View  55° (h) x 45° (v) (MC‐30/MC‐60)  65° (h) x 45° (v) (MC‐38/MC‐68) ...
  • Page 40 Installation & User Guide with Quick Start– Models: MC-30/38, MC-60/68 64GB (up to 20 days DVR storage) (MC‐68)  Interfaces  Cellular  3G/4G – carrier depends on camera model  WiFi  802.11 b/g/n with HotSpot for configuration  USB  Built‐in for local configuration. Weatherproof USB mini‐ AB connector  Power  Solar Power Input  18VDC with MPPT (weatherproof connector)  Aux. Power Input  18‐24VDC @ 28W max  Battery  Built‐in Lithium Iron Phosphate (LiFePO4) battery pack.  Performance  Battery  provides  up  to  5  days  continuous  operation  without solar input  Environmental  Operating Temperature  ‐10  0 C to +45  0 C (14...

  • Page 41: Troubleshooting

    Installation & User Guide with Quick Start– Models: MC-30/38, MC-60/68 ROUBLESHOOTING This section provides tips for troubleshooting the installation and operation of the MC‐30/ MC‐ 60 Series cameras.  Camera Shows Only “Offline” 9.1.1 Cellular Configuration Connect a USB cable to the MC‐30/MC‐38/MC‐60/MC‐68 Series and a computer and connect via  WiFi and open browser per WiFi Hotspot configuration instructions. Confirm the status on the  screen shows that the SIM is “valid” and connecting. If the SIM is not showing as valid, please  contact Sensera Technical Support.  9.1.2 WiFi Configuration If a WiFi configured unit is not connecting at WebApp the most likely cause is a misconfigured  WiFi credential.    Make sure you have a valid SSID/password entered for the WiFi network you are trying  to connect and that they are spelled correctly.   Make sure that the camera is within range of that WiFi network  Camera Does not Appear in my WebApp Account 9.2.1 Check Registration...

  • Page 42: Streaming Video Or Dvr Video Clips Will Not Play Or Display

    Installation & User Guide with Quick Start– Models: MC-30/38, MC-60/68 Streaming Video or DVR Video Clips will not Play or Display Ensure you have a flash plugin installed according to your operating system instructions.   See  instructions for your web browser for installing a flash plugin.  USBConfig.exe Application Does not Connect to Camera The MC‐30/60 Series is shipped from the factory with battery levels at approximately ¾ full. The  unit is in dormant mode and so battery should last without charge for a couple months.   However, if the unit was turned on by earlier plugging in Solar it may have continued running,  and run batteries down.  In this situation, plug in solar panel to the the camera and let it charge in direct sun for 1‐3  hours. Then try configuring/connecting camera again.  Camera not connecting to WebApp server over WiFi If you have configured the camera for WiFi connectivity, and it is not showing “online” in the ...

  • Page 43: Resources And Technical Support

    “Register New Device”.    Manual:  1. Change the camera  name and description  under “Configure  Camera”. See 6.5.2 for  more information.  2.  Delete all old images. This can help avoid confusion between projects.     10 RESOURCES AND TECHNICAL SUPPORT 10.1 Documentation This user manual and other technical documentation are available at  http://www.senserasystems.com/product‐support or at www.senserasystems.com under the  “Support” section available from the bottom of any page.  10.2 Technical Support Sensera Systems provides free technical support for our  products via email and phone. To facilitate resolving your  questions, please provide the following information when  emailing or calling about your question:   Serial number of device (important)   Company name                                Page 43 of 47 www.SenseraSystems.com...

  • Page 44: Tripod Mounting Kit

    Installation & User Guide with Quick Start– Models: MC-30/38, MC-60/68  Description of problem or question ‐ be as specific as possible.  Email questions to: support@senserasystems.com  or call: 1‐800‐657‐0437 and choose ʺTechnical  Supportʺ.  11 T RIPOD OUNTING The optional Tripod Mounting Kit allows you mount  the MC‐30 camera and solar panel on any flat or  nearly flat surface (ground, rooftops, etc.). The  mounting legs adjust in length and so can  accommodate some slope in the mounting surface.  11.1 Components The Tripod Mounting Kit includes:   Tripod   Mounting plate   Mounting plate bolt/nut   Sandbags  11.2 Tools To setup tripod you will need an adjustable wrench and #2 Phillips screwdriver to tighten the  bracket bolt.  It is convenient to have a web browser available (e.g, smartphone or laptop) in order to do final  aiming of the camera.  11.3 Setup Open tripod legs to full extent and ...

  • Page 45: Cable Lock Kit

    Installation & User Guide with Quick Start– Models: MC-30/38, MC-60/68 mechanism.  Mount the mounting plate on top of tripod using the single bolt/nut running through the  center hole.  Mount solar panel on one end of bracket. Generally you will want to mount on the  outermost hole. But depending on planned orientation of tripod vs. sun and target camera  direction, you can move the panel and camera closer together for more rigid mounting.  NOTE: For windy areas consider placing solar panel at BASE of tripod. You will need to secure  it to a leg, titled at an appropriate angle – zip ties can work for this.  Mount camera on other end of bracket.    Fill sandbags and place “flat” across  each leg, closer to outside (not center).  The 4  bag can be added to center for  additional holding strength.      12 C ABLE The optional Cable Lock Kit can be used to secure the camera and solar  panel to the mounting pole. Insert the cable lock through the hole on the  rear of the camera lid. You may also route the cable through the  mounting bracket on the back of the solar panel to secure the panel.  Then route the cable around the pole and through the locking  mechanism.                                  Page 45 of 47 www.SenseraSystems.com...

  • Page 46: Camera Settings That Affect Data Usage

    Installation & User Guide with Quick Start– Models: MC-30/38, MC-60/68 13 D LAN AND AMERA ONFIGURATIONS Some Cloud Service plans such as those on cellular access, have limits on the amount of data  that can be uploaded from the camera to the WebApp per month. The amount of data required  to be uploaded for the camera to operate will depend on some of the user‐configurable camera  settings. It is important to ensure your camera is configured properly in order for it to operate  within the data limitations of your plan. This section explains the details relating to camera  configuration and data usage.  Note also, that the Cloud Service includes a notification feature  that will let you know if you are nearing a data limit for your plan during the month. This  allows you to modify the camera configuration to remain within the plan and avoid plan  overage charges.  13.1 Camera Settings that Affect Data usage The following settings affect the data usage of a camera per month:   Camera Resolution – typically you will have this set at the highest setting (2880x1728)  which provides a 5 MP image for the MC‐30 / MC‐60. Lower resolutions can be used to  reduce data consumption. Resolutions are configurable for each function (time‐lapse,  on‐demand, LiveView).   Timelapse Configuration – The main impact on data usage is the number of images  collected for time‐lapse. The “Interval”, the Hours / day, and the Days per week settings ...

  • Page 47: Monitoring Your Data Plan Usage

    Installation & User Guide with Quick Start– Models: MC-30/38, MC-60/68 13.3 Monitoring Your Data Plan Usage In the WebApp, the “View” screen can be used to view your current  data usage.  In the View screen click on the “V” to pull down the  system details dialogue.  The system details dialogue  includes a section “Account” which  provides details on the account for  that camera.  “Monthly Limit”  shows the data limit available for  the current Cloud Service plan, in  this case 1 GB/month.  The  “Current Usage” field shows the amount of data that camera has used to date for the current  month, in this case 1.71GB. The Current Month Data Usage Graph shows this information  graphically. You can use this screen to check usage at any time.                                Page 47 of 47 www.SenseraSystems.com...
