Summary of Contents for Versio VL 8

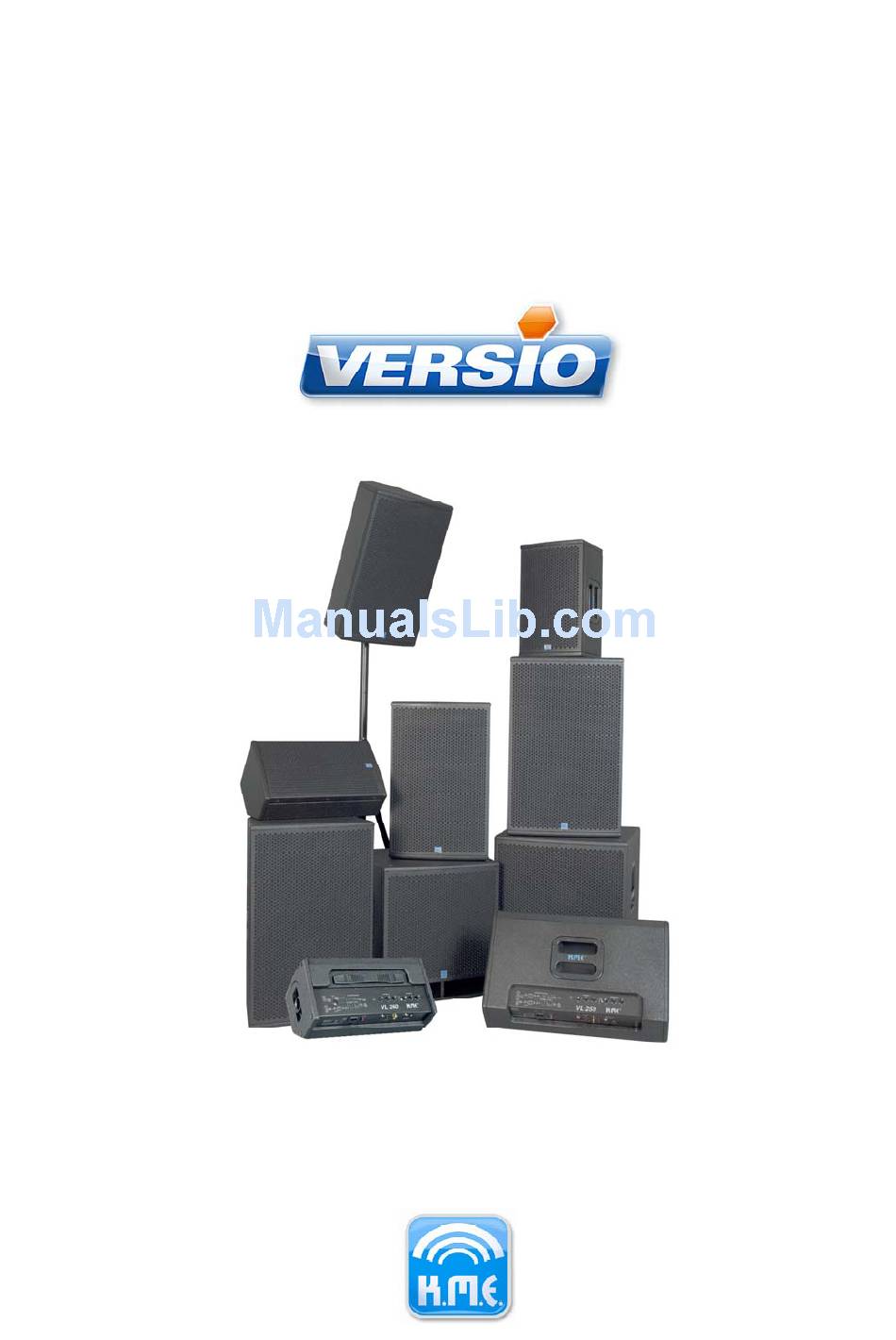

  • Page 1 Bedienungsanleitung User Manual...
  • Page 2 I. VERSIO portable: VL 8 / VL 12 / VL 15 II. VERSIO Installation: VL 6 i / VL 8 i / VL 12 i / VL 15 i III. VERSIO Subwoofer: VB 15 / VB 15 w / VB 15 t / VB 215 / VB 18 / VB 18 w IV.
  • Page 3 Technische Daten: VL 8 (8”+1”) VL 12 (12”+1”) VL 15 (15”+1”) Nennbelastbarkeit / 250 / 500 W 350 / 700 W 400 / 800 W Programmbelastbarkeit: Impedanz (Ohm): Übertragungsbereich: 75 Hz - 19 kHz 60 Hz - 19 kHz 55 Hz - 19 kHz...
  • Page 4 Anschlussfeld der Topteile am Beispiel der VL 12: Speakonstecker in die Speakonbuchse stecken und nach rechts drehen bis der Stecker einrastet; beim Lösen der Steckverbindung die Verriegelung (Metallaufsatz) auf dem Stecker nach hinten ziehen und den Speakonstecker nach links drehen und herausziehen. Buchsenanschlüsse sind parallel geschaltet zum Weiterschleifen (Top 8 Ohm passiv);...
  • Page 5 Abstrahlcharakteristik, Verständlichkeit und Nutzung der Schallenergie erreicht. II. VERSIO Installation Die VERSIO i-Variante (Installation) ist bis auf den Flansch und den Schalengriff, die entfallen, völlig identisch zur portablen Serie (Kapitel 1) aufgebaut. Dem Anwender stehen dafür sechs M8 Montagepunkte (siehe Technische Daten), kompatibel zu umfangreichem Montagezubehör...
  • Page 6 Technische Daten: VL 6 i (6”+1”) VL 8 i (8”+1”) VL 12 i (12”+1”) VL 15 i (15”+1”) Nenn- 200 W 250 W 350 W 400 W belastbarkeit: Programm- 400 W 500 W 700 W 800 W belastbarkeit: Impedanz (Ohm): Übertragungs-...
  • Page 7 U-Bügel VL 6 i (no.1-910-050), U-Bügel VL 8 i (no.1-910-043), U-Bügel VL 12 i (no.1-910-044), U-Bügel VL 15 i (no.1-910-045); Wandhalterung VL 6 i / VL 8 i / VL 12 i (no.2-512-019), Wandhalterung VL 15 i (no 2-512-021); Montageplatte mit TV-Zapfen (no.2-512-007); M8 Einschraubösen (no.5-350-000)
  • Page 8 III. VERSIO Subwoofer Die Subwoofer der VERSIO-Serie sind besonders kompakt ausgeführt und mit großer Leistungsfähigkeit für Tieftonwiedergabe VL-Lautsprecher konzipiert. Das Bassreflexgehäuse sorgt für eine tieffrequente Abstrahlung ab 38 Hz und das spezielle großflächige Tunneldesign ermöglicht hohen Schalldruck bei besonders niedriger Powerkompression und geringem Strömungsgeräusch.
  • Page 9 Technische Daten: VB 15 w (15“) VB 18 w (18“) Nennbelastbarkeit / 500 / 1000 W 500 W / 1000 W Programmbelastbarkeit: Impedanz (Ohm): Übertragungsbereich: 40 Hz – 130 Hz (fx) 38 Hz – 130 Hz (fx) Schalldruck nominal: 100 dB (1 W / 1 m) 100 dB (1 W / 1 m) Schalldruck maximal: 127 dB Nennbelastbarkeit AES...
  • Page 10 Technische Daten: VB 15 t (15“ Doppelspule) VB 215 (2 x 15“) Nennbelastbarkeit / 2 x 400 W / 2 x 800 W 1000 W / 2000 W Programmbelastbarkeit: Impedanz (Ohm): 2 x 4 Übertragungsbereich: 40 Hz – 130 Hz (fx) 40 Hz –...
  • Page 11 Anschlussfelder der Bässe: VB 15 VB 18 Buchsenanschlüsse sind parallel geschaltet zum weiterschleifen; Input = Output; Signal an 1+/1-; 2+/2- ist für den Bi-Amp Betrieb ebenfalls verbunden VB 15 w VB 18 w untere Buchse: Input Bass 4 Ohm an 1+/1- vom Verstärker obere Buchse: Output Mid/Hi 8 Ohm an 1+/1- zum Topteil (passiv)
  • Page 12 VB 15 t VB 215 untere Buchsen: 2x Input Bass 4 Ohm an 1+/1- Buchsenanschlüsse sind parallel geschaltet vom Verstärker zum weiterschleifen; Input = Output; obere Buchsen: 2x Output Mid/Hi 8 Ohm an 1+/1- Signal an 1+/1-; 2+/2- ist für den Bi-Amp zu den Topteilen (passiv) Betrieb ebenfalls verbunden Speakonstecker...
  • Page 13 IV. VERSIO PA-Systeme passiv Die passiven PA-Systeme VERSIO S1 und VERSIO S2 sind professionelle, extrem kompakte kraftvolle 3-Weg Fullrange PA-Anlagen hervorragenden Klangergebnissen. Diese Systeme, sind die passende wie funktionelle Antwort auf Aufgabenstellungen im mobilen Einsatz sowie im Installationsbereich. Einfache Sprachübertragung, Fill- oder Delaysysteme, Präsentation, Musikverstärkung mit oder ohne Subwoofer als Main-PA, unterstützt von einem vielseitigen Zubehörsortiment...
  • Page 14 V. VERSIO multifunktionelle Aktivsysteme Ob Beschallung des Publikums oder Monitoring für Künstler: für einen gelungenen Auftritt ist eins so wichtig wie das andere. Wer jemals live gespielt hat, ohne sich selbst und /oder die Band ausreichend zu hören, weiß, wie entscheidend ein guter Monitorsound für die perfekte Performance ist.
  • Page 15 Netz 1. GROUND/FREE Schalter (trennt die Masse der Eingangsbuchsen vom Gehäuse zur Vermeidung von Brummschleifen) 2. Netzanschlussbuchse mit Sicherungshalter (als Ersatz darf nur der neben der Netzbuchse aufgedruckte Sicherungswert eingesetzt werden), Achtung: korrekte Netzspannung von 230 V AC verwenden 3. Netzschalter beleuchtet (wenn der Schalter beim Einschalten nicht leuchtet prüfen Sie bitte Ihre Spannungsquelle bzw.
  • Page 16 Technische Daten: VL 240 (8“+1“) VL 250 (12“+1“) Nennbelastbarkeit: 200 W Bass/Mid + 50 W High 200 W Bass/Mid + 50 W High Verstärker: Class D / Class D Class D / Class D Abstrahlcharakteristik: 85° x 55° elliptisch 75° x 45° biradial Übertragungsbereich: 70 Hz –...
  • Page 17 Notizen / Notes: Garantieansprüche entnehmen Sie bitte aus dem beiliegendem Garantiepass. Warranty claims please learn from the warranty card included.
  • Page 18 I. VERSIO portable: VL 8 / VL 12 / VL 15 II. VERSIO installation: VL 6 i / VL 8 i / VL 12 i / VL 15 i III. VERSIO subwoofer: VB 15 / VB 15 w / VB 15 t / VB 215 VB 18 / VB 18 w IV.
  • Page 19 Technical specifications: VL 8 (8”+1”) VL 12 (12”+1”) VL 15 (15”+1”) Nominal load / 250 / 500 W 350 / 700 W 400 / 800 W Programm load: Impedance (Ohm): Frequency range: 75 Hz - 19 kHz 60 Hz - 19 kHz...
  • Page 20 Connection panel VL 12: Plug in the Speakon connector into the Speakon socket and turn right to snap in, when disconnect pull locking device backward and turn left to pull out the plug. connection sockets are parallel to reconnect a top unit (passive, impedance 8 Ohm); input = output;...
  • Page 21 II. VERSIO installation The VERSIO installation series is completely identical to the portable series (chapter 1) except the flange and the side mounted handle, which are cancelled. Therefore the systems include six M8 treads (see technical specifications), to adapt a wall mount, a u-bracket, a universal mounting plate with TV-spigot and eyebolts (optional) for the flying operation.
  • Page 22 Technical specifications: VL 6 i (6”+1”) VL 8 i (8”+1”) VL 12 i (12”+1”) VL 15 i (15”+1”) Nominal load / 200 / 400 W 250 / 500 W 350 / 700 W 400 / 800 W Programm load: Impedance...
  • Page 23 U-bracket VL 6 i (no.1-910-050), U-bracket VL 8 i (no.1-910-043), U-bracket VL 12 i (no.1-910-044), U-bracket VL 15 i (no.1-910-045); speaker wall mount VL 6 i / VL 8 i / VL 12 i (no.2-512-019), speaker wall mount VL 15 i (no 2-512-021);...
  • Page 24 III. VERSIO subwoofer The VERSIO subwoofers are high powered PA system components with very compact dimensions and large efficiency for the gravity support of the VL-loudspeakers. The bass reflex housing provides a low-frequent radiation starting from 38 Hz. The special wide tunnel design enables a high sound pressure with extra low power compression and a low flow noise.
  • Page 25 Technical specifications: VB 15 w (15“) VB 18 w (18“) Nominal load / 500 / 1000 W 500 W / 1000 W Programm load: Impedance (Ohm): Frequency range: 40 Hz – 130 Hz (fx) 38 Hz – 130 Hz (fx) SPL nominal: 100 dB (1 W / 1 m) 100 dB (1 W / 1 m)
  • Page 26 Technical specifications: VB 15 t (15“ twin coil) VB 215 (2 x 15“) Nominal load / 2 x 400 W / 2 x 800 W 1000 W / 2000 W Programm load: Impedance (Ohm): 2 x 4 Frequency range: 40 Hz – 130 Hz (fx) 40 Hz –...
  • Page 27 Connection panel of the subs: VB 15 VB 18 connection sockets are parallel to reconnect a sub; input = output; signal at 1+/1-; 2+/2- is also reconnected for the bi-amp mode VB 15 w VB 18 w lower socket: input sub 4 ohm at 1+/1- from the amplifier upper socket: output Mid/Hi 8 ohm at 1+/1- to the top unit (passive)
  • Page 28 VB 15 t VB 215 lower sockets: 2x input sub 4 ohm at 1+/1- connection sockets are parallel to reconnect from the amplifier a sub; input = output; signal at 1+/1-; upper sockets: 2x output Mid/Hi 8 ohm at 1+/1- 2+/2- is also reconnected for the bi-amp mode to the top units (passive) Plug in the Speakon connector into the Speakon socket and turn right to snap in, when...
  • Page 29 PA systems with high power output and extraordinarily compact design. The different formats / combinations of the VERSIO PA systems are the functional answer to a multiplicity of tasks in mobile use as well as in the area of installation. Simple speech...
  • Page 30 V. VERSIO multifunctional active systems Whether reinforcement of the audience or monitoring for artists: For a successful performance one system is as important as the other one. Who ever played live, without hearing himself and / or the band volume sufficiently, knows, how decisive a good sound of the monitor for a perfect performance is.
  • Page 31 Power 1. GROUND/FREE switch (disconnects the ground of the input channels from chassis to avoid ground loops) 2. Mains socket with integrated fuse holder (replace fuse only by type 2A slow blowing fuse 5 x 20 mm); Attention: use only the correct mains voltage 230 V AC 3.
  • Page 32 Technical specifications: VL 240 (8“+1“) VL 250 (12“+1“) Nominal load: 200 W bass/mid + 50 W high 200 W bass/mid + 50 W high Amplifier: class D / class D class D / class D Dispersion: 85° x 55° elliptical 75°...
  • Page 35 Die Bedienungsanleitung für die VSS 15 und die aktiven PA-Anlagensysteme SD 3 / SD 4 und SD 5 finden Sie in einer extra Bedienanleitung oder im Internet unter www.kme-sound.com. You will find the User Manual of the VSS 15 and the active PA-systems SD 3 / SD 4 and SD 5 in an other manual or on K.M.E.`s website at www.kme-sound.com.
  • Page 36 Klingenthaler Musikelektronik GmbH Auerbacher Straße 268 08248 Klingenthal Germany phone +49 (0) 37467-558-0 fax +49 (0) 37467-558-33 service@kme-sound.com www.kme-sound.com Technischer Stand Mai 2008. Der Inhalt entspricht dem Stand bei Drucklegung. Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Technical State Mai 2008. The content corresponds to the state at printing.
