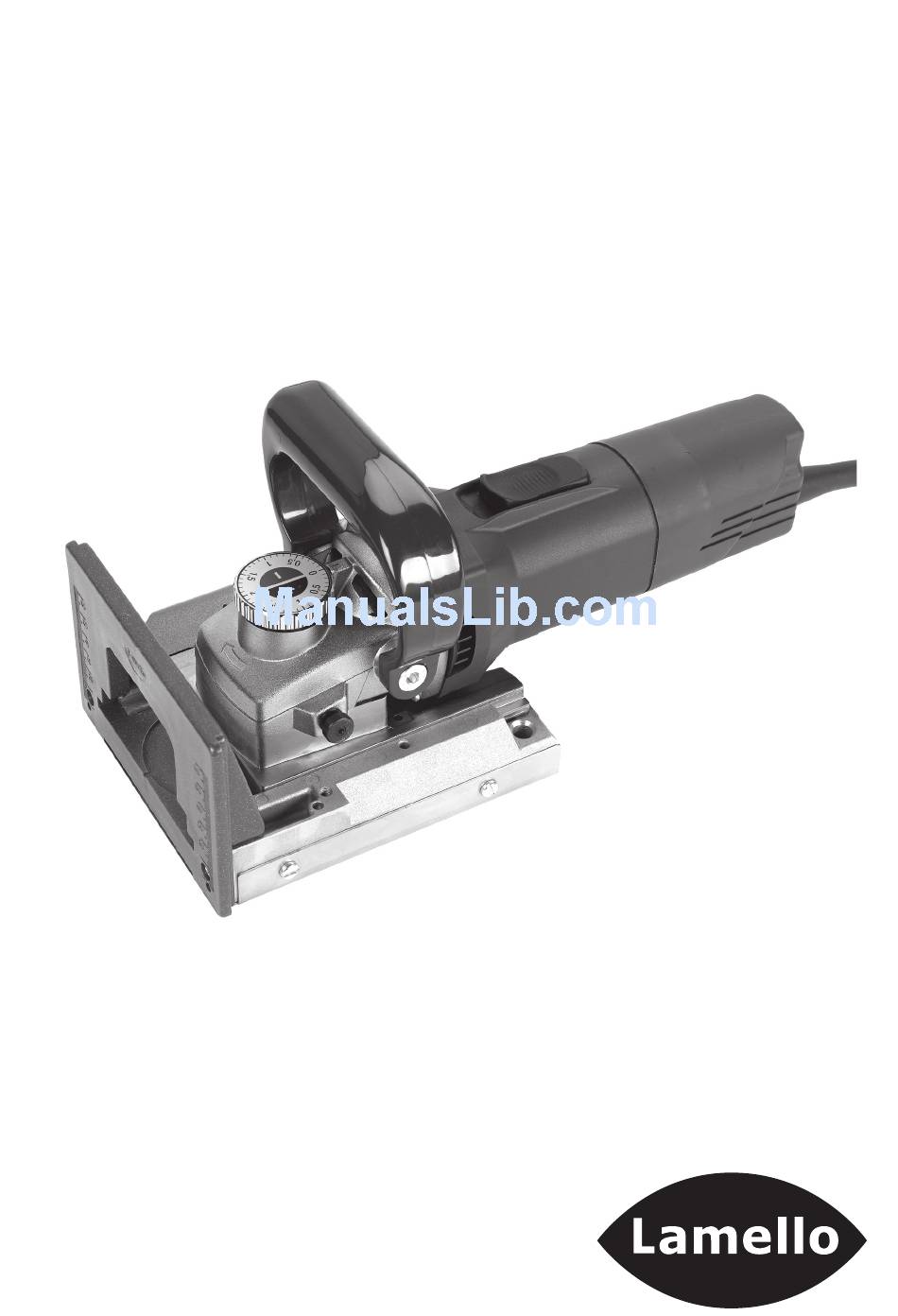

- Page 1 Lamello Variocut Bedienungsanleitung Operating instructions...
-
Page 2: Eg-Konformitätserklärung
Netzspannung übereinstimmt. Die Maschine ist nur für Wechselstrom geeignet. - Die Lamello Fräsmaschine ist doppelt isoliert und hat (in Übereinstimmung mit den CEE- und VDE-Bestimmungen) ein zweiadriges Kabel ohne Schutzleiter. Sie können die Maschine ohne Bedenken an eine nicht geerdete Steckdose anschliessen. - Page 3 - Massivholzkoffer Einsatzbereich Variocut™ von Lamello® ist eine Handfräsmaschine, welche sich für das Schneiden von Holz und Holzwerkstoffen bis zu 20 mm Dicke eignet, insbesondere für Schattenfugen an Decken sowie für Dehnungfugen an schwimmend verlegten Parkettböden. Weitere Einsatzgebiete sind das Nachschneiden von Türen oder das Heraustrennen von verklebten Fenstergläsern bei deren Bruch.
- Page 4 Typically the hand-arm vibration is below 5 m/s Lamello AG Wood Joining technology Hauptstrasse 149 CH-4416 Bubendorf K. Steiner E.Zeller Lamello AG: Domicile Bubendorf, Place of jurisdiction Liestal Liable company: Lamello AG, Domicile Bubendorf, Place of jurisdiction Liestal Owner: Mr. Karl Steiner, CEO: Mr. Erich Zeller...
-
Page 5: Additional Accessories
General information Variocut™ by Lamello® is a hand milling machine which is ideal to cut wood and wood composites up to 20 mm thick. It is especially well suited for the cutting of expansion gaps on swimming parquet fl oors, shortening doors or cutting the window glass on glued in window panes if they break. - Page 6 Ersatzteilzeichnung Variocut...
- Page 7 Spare parts drawing Variocut Pos. Bezeichnung Art. Nr. Elektromotor L44 komplett mit Führung 230 V, CH 304450CH Elektromotor L44 komplett mit Führung 230 V, D 304450D Handgriff 251016 Zylinderschraube M8 x 16 (Stk) 352816 Halter zu Tiefensteller komplett 251706 Grundplatte zu Variocut...
- Page 8 Höhenverstellung Variocut...
- Page 9 High adjustment Variocut Pos. Bezeichnung Art. Nr. Sicherungsring für Bohrungen D 22 351044 Rillenkugellager 608 ZZ 313215 Stellschraube 341046 4, 6 Senkschraube mit Unterlagscheibe 314045 Höhenskala 321057 Getriebegehäuse 314425 8, 10 Ritzel mit Stift und Tellerrad spiralverzahnt zu L44 316031...
- Page 10 Ersatzteilzeichnung Elektromotor L44...
- Page 11 Spare parts electric motor L44 Pos. Bezeichnung Art. Nr. Getriebegehäuse mit Spindelstopp 31 4425 2, 3 Ritzel mit Stift + Tellerrad spiralverzahnt 31 6031 Rillenkugellager 6000 - 2RS 31 3211 Bürstenhalter 31 4407 Schenkelfeder für Kohlebürste 31 4409 Kohlebürste 230 V / Kohlebürste 120 V 31 4408 8, 9, 10 Sanftanlaufelektronik 230 V mit Schalter und Kabelbride...
- Page 12 +/- 2 mm, 4 - 8 mm Lamello AG Verbindungstechnik Hauptstrasse 149 CH-4416 Bubendorf Schweiz - Switzerland...
