O
PERATING
M
ANUAL

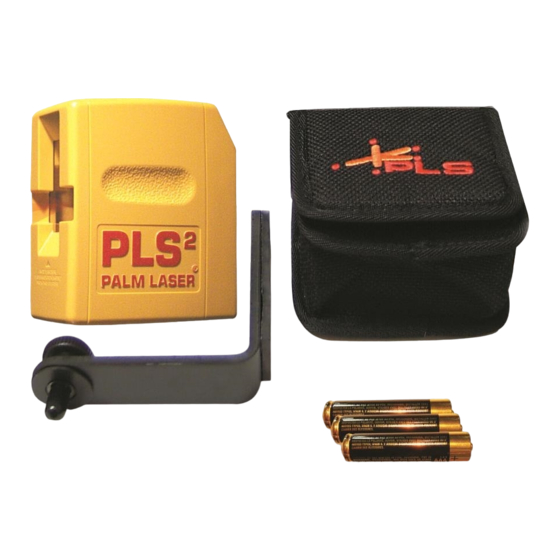

PLS2 Palm Laser
P A C I F I C L A S E R
S Y S T E M S
The Professional Standard
FEATURES
ON/OFF MENU
SWITCH
BATTERY DOOR
®
1/4 X 20 ACCESSORY
IN BASE OF EACH UNIT
USE EITHER
3 AA 1.5V
ALKALINE OR
NICAD
BATTERIES
OPTIC WINDOW
MAGNETIC
WALL BRACKET
POUCH
PLS LD LASER
DETECTOR
PLS2 and PALM LASER are registered
trademarks of PLS
PACIFIC LASER SYSTEMS
PLS2 utilizes Patented Technology US Patent 6763595
MENU SWITCH
ON/OFF BUTTON LED
PRESS "ON" TO SCROLL THROUGH THE MENU.
THE NUMBERS INDICATE MENU FUNCTIONS:
3. BOTH BEAMS - SELF-
1. LEVEL/HORIZONTAL
LEVELING/ GREEN LED
BEAM / GREEN LED
2. PLUMB/VERTICAL
4. BOTH BEAMS - FIXED/ RED LED
BEAM / GREEN LED
5. OFF
UNLESS THE PLS2 IS ON NUMBER 4 MODE, UNIT WILL
O
NOT OPERATE IF TILT EXCEEDS 6
OUT OF LEVEL.
AMBER LED = LOW BATTERY
SAFETY LABELING
BACK
CAUTION: USE OF CONTROLS, ADJUST-
MENTS OR PROCEDURES OTHER THAN
THOSE SPECIFIED HEREIN MAY RESULT
IN HAZARDOUS RADIATION EXPOSURE.
WARNING LABEL
C A U T I O N
LASER RADIATION
DO NOT STARE INTO BEAM OR VIEW
DIRECTLY WITH OPTICAL INSTRUMENTS
FRONT
MAX OUTPUT POWER <1mW
WAVELENGTH 635-670nm
CLASS II LASER PRODUCT
ID# CERTIFICATION LABEL
800-601-4500
S/N:
PLS2 COMPLIES WITH FDA STDS 21
APERTURE
CFR, 1040.10 AND 11 EXCEPT FOR
LABEL
DEVIATIONS PURSUANT TO LASER
NOTICE 50 DATED 7/26/01
AVOID EXPOSURE
PLS2 complies with US FDA
LASER RADIATION
standards, 21 CFR, 1040.10 and 11.
EMITTED FROM
THIS APERTURE
These labels are attached to
every PLS laser. These are
not to be removed or defaced.
PLS • 2550 KERNER BLVD, SAN RAFAEL, CA 94901
WWW.PLSLASER.COM
