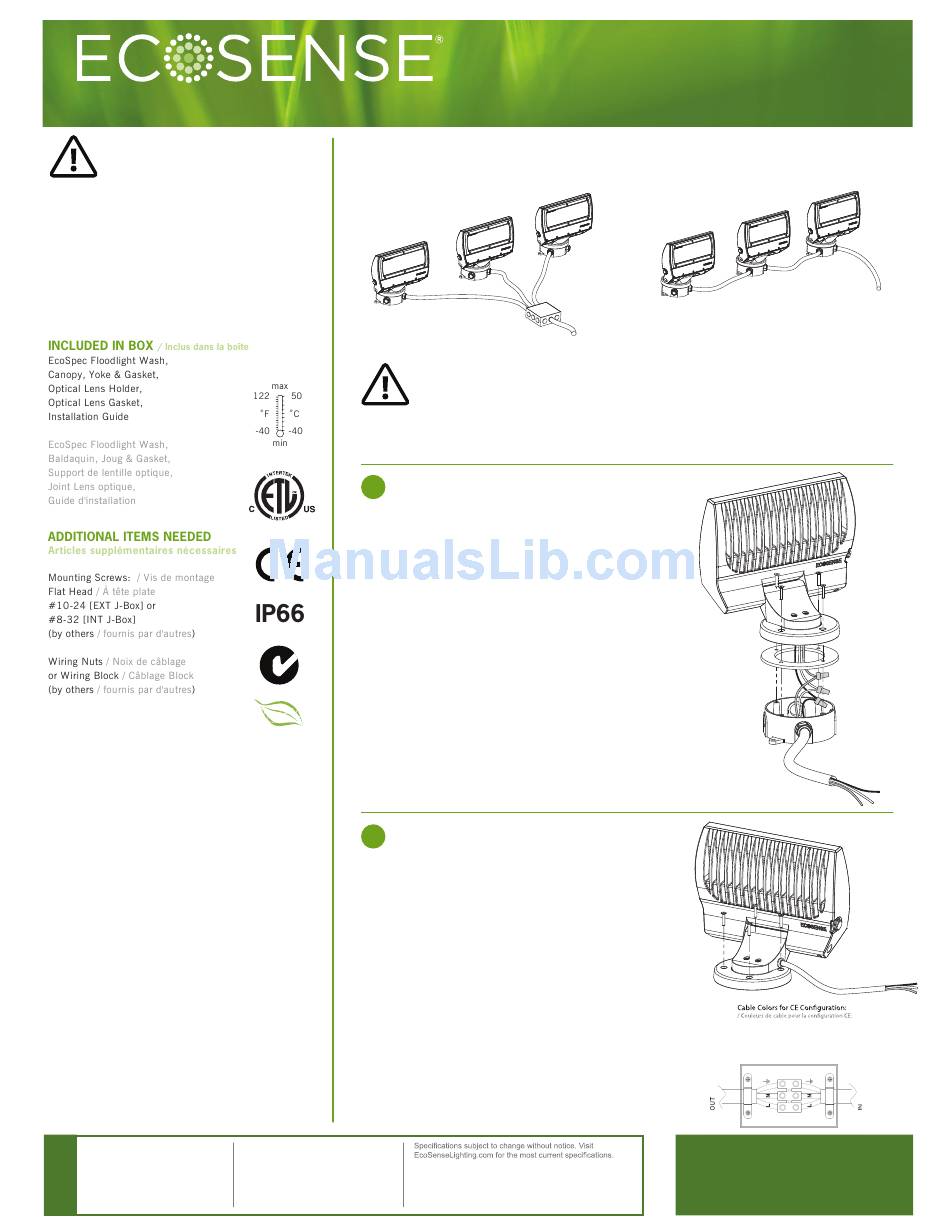

Ecosense EcoSpec Installation Manual

EcoSpec Floodlight Wash
®
EcoSense Lighting Fixtures must be
installed by a qualified electrician.
EcoSense Eclairage doit être installé par un électricien qualifié.
EcoSense Lighting, Inc. is not responsible if its
fixtures are not installed in accordance with all
national and local safety standards.
EcoSense Lighting, Inc n'est pas responsable si son
appareils ne sont pas installés conformément à toutes les
normes de sécurité nationales et locales.
EcoSense Lighting Inc.
915 Wilshire Boulevard
1
Suite 2175
Los Angeles, CA 90017

Plan the Installation

Verify the Electrical Plan

Wiring Options

Install the Fixtures

Ensure power is OFF

Select Mounting Option

Choose method best suited for mounting surface and installation application.
Choisir la méthode la mieux adaptée pour montage en surface et l'application d'installation.
A
Mount on 4" Junction Box
(Standard ETL Configuration)
IC - Internal Cable
1. Choose junction box type, and secure to mounting surface.
Choisissez le type de boîte de jonction, et fixer à la surface de montage.
2. Create secure wire connections to the mains power cable
through wire nuts or wiring block per local code.
connexions sécurisées fil au câble d'alimentation par fil ou écrous bloc de
câblage conformément au code local.
3. Fasten fixture to the junction box.
jonction.
RoHS
(For damp or wet locations, use an exterior rated junction box,
COMPLIANT
properly center and secure the gasket seal (provided), and seal all
screw holes with additional silicone sealant.)
humides ou mouillés, utilisez une boîte de jonction extérieure nominale, bien
centrer et fixer le joint d'étanchéité (fourni), et sceller tous les trous de vis
avec du mastic silicone supplémentaire.
B
Mount Directly to Surface
(Standard CE Configuration)
EC - External Cable
1. Choose the appropriate screw type, and secure the
fixture to the mounting surface.
assurer la appareil à la surface de montage.
2. Run power cable to splice box (by others).
Exécuter pour épissage case (fournis par d'autres).
3. In splice box, create wire connections to the mains power cable
through wire nuts or wiring block per local code. (See inset wiring
diagram for reference.)
du câble d'alimentation par fil ou écrous bloc de câblage conformément au
code local.
(For damp or wet locations, use an exterior rated junction box, and
weatherproof the box per the manufacturer's instructions.)
endroits humides ou mouillés, utilisez une boîte de jonction extérieure
nominale, et aux intempéries de la boîte selon les instructions du fabricant.
Phone 212-228-8118
Fax 212-228-9113
© 2013 EcoSense Lighting Inc. All rights reserved.
Toll Free 855-632-6736
EcoSense, the EcoSense logo, and EcoSpec are regis-
tered trademark of EcoSense Lighting Inc.
855-6-ECOSEN
INST-WSH-M-20131216-V1
/ Plan de l'installation
/ Vérifiez le plan électrique
:
/ Options de câblage
/ Installez le Calendrier
/ A s s r u z e q e u a l p i u s s n a e c s e s t
/ Sélectionnez l'option de montage:
/ Mont le 4 Boîte de jonction
/ (Configuration standard ETL)
(7.8"/20cm Lead)
/ Des câbles internes
/ Créer des
/ Fixer luminaire à la boîte de
/ Pour les endroits
/ Se monte directement sur la surface
/ (CE configuration standard)
(50"/127cm Lead)
/ Câble externe
/ Choisissez le type de vis appropriée, et
/ Câble d'alimentation sur
/ Dans la boîte de jonction, de créer des connexions
r u O F F
/
Brown - Hot / Live
/ Brown - Chaud / En Direct
Blue - Neutral
/ Bleue - Neutre
Green & Yellow - Ground
/ Pour les
ECOSENSELIGHTING.COM
/ Vert & Jaunes - La Terre
