Rockboard RBO POWER BLOCK User Manual

POWER BLOCK
Manual
Art. No.: RBO POWER BLOCK
RB Power Block Manual.indd 1
Deutsch
STROMVERSORGUNG BESCHREIBUNG & ZUBEHÖR
Der ROCKBOARD POWER BLOCK • Parallele Stromversorgung für bis zu
wird mit einem kompensierten 18 V 8 x 9 Volt und 2 x 18 Volt Effektpeda-
Netzteil mit einer Nennbelastbarkeit le ohne Verlust der Signalqualität.
von 2000 mA geliefert. Es ist für eine
• 8 rote LEDs zeigen Kurzschluss für
Eingangsspannung von 100 bis 240
jeden 9V-Anschluss separat an.
Volt bei 47 bis 63 Hz Wechselstrom
• Zubehör: Netzteil, Adapterkabel für
ausgelegt.
alle Anschlüsse.
ACHTIUNG:
Bei Verwendung eines proprietären
Netzteils bitte die oben genannten
Leistungsdaten beachten, um
Überhitzung und Beschädigung zu
vermeiden.

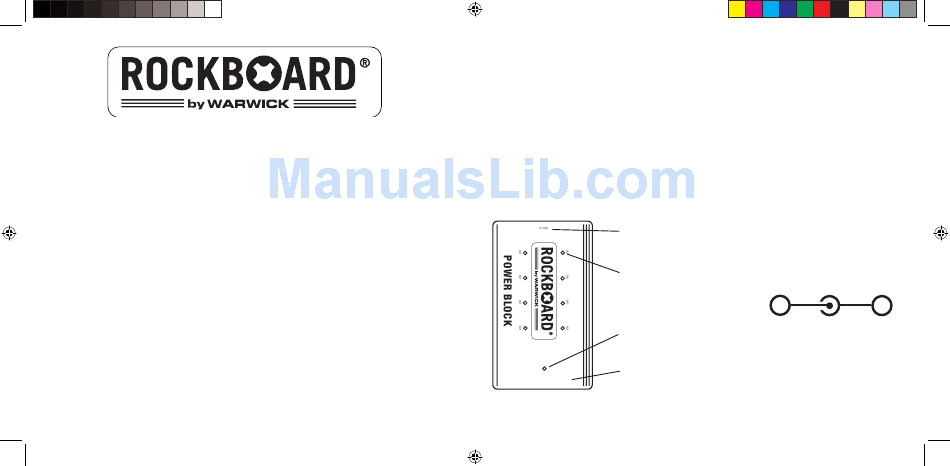

18 V Eingangsbuchse; Netzteil hier
einstecken
9 V Ausgangsbuchsen mit individuellen
LEDs, die einen Kurzschluss anzeigen
Blaue LED zeigt an, ob das Gerät an den
Strom angeschlossen ist
2 x 18 Volt Ausgänge für Pedale mit 18 V
Eingangsspannung
18V out 18V out
W a r w i c k G m b H & C o . M u s i c E q u i p m e n t
i n f o @ w a r w i c k . d e I s h o p . w a r w i c k . d e
ANSCHLUSS & VERWENDUNG
1. Mitgeliefertes Netzteil mit der Ein-
gangsbuchse verbinden.
2. Netzteil mit der Steckdose verbinden.
3. Pedale mit den mitgelieferten Adapter-
kabeln anschließen.
4. Leuchtet eine der roten LEDs, ist das
entsprechende Pedal kurzgeschlossen.
Bitte das Schaltungsdiagramm unten
beachten und die Pedale mit korrekter
Polarität anschließen.
5. Nennbelastbarkeit: 1500 mA insgesamt
für die acht 9 V Anschlüsse und 800 mA
insgesamt für die zwei 18 V Anschlüsse.
Gesamtnennbelastbarkeit: 2000 mA
- +
Bitte 5.5 x 2.1 mm standard
Industriestecker verwenden.
Polarität: Schaft = positiv, Spitze = negativ.
K G , 0 8 2 5 8 M a r k n e u k i r c h e n / G e r m a n y
I w w w . f a c e b o o k . d e / w a r w i c k m u s i c d i s t r i b u t i o n
