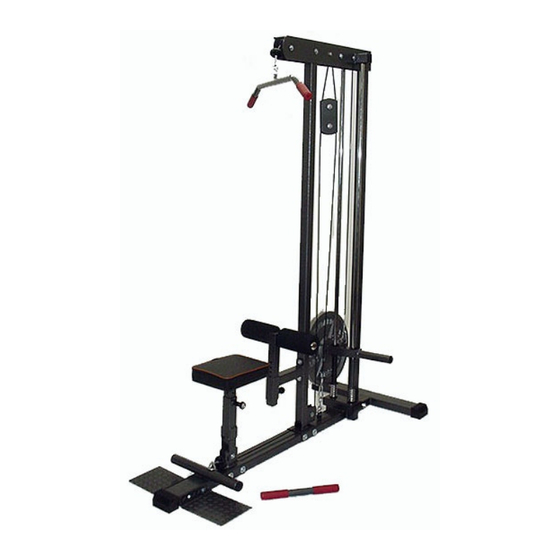

C-4650-SUPER LAT MACHINE
T.D.S. FITNESS EQUIPMENT
P.O. BOX 4189
ELMIRA, NY 14904, USA
607-733-6789
Page - 1 of 4

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the C-4650-SUPER and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for T.D.S. C-4650-SUPER

  • Page 1 ASSEMBLY INSTRUCTIONS FOR C-4650-SUPER LAT MACHINE T.D.S. FITNESS EQUIPMENT P.O. BOX 4189 ELMIRA, NY 14904, USA 607-733-6789 Page - 1 of 4...
  • Page 2 4650-SUPER LAT/ROW MACHINE HEAD CABLE FREE PULLEY FRONT POST WEIGHT BARS (2) LOWER CABLE REAR POST KNEE CATCH SEAT WEIGHT CARRIAGE SPACER(2) SPRING(2) SEAT BKT SEAT MOUNT (2) FOOT PLATE BASE KNEE CATCH MOUNT 32” X 72” X 83.5” H - 220 lbs. Page - 2 of 4...
  • Page 3 4650 SUPER LAT/ROW MACHINE ASSEMBLY INSTRUCTIONS THIS UNIT REQUIRES (2) 9/16 WRENCHES AND (2) 3/4 WRENCHES FOR ASSEMBLY. DO NOT TIGHTEN HARDWARE UNTIL INSTRUCTED. 1). PUSH (3) 2 X 4 FOOT ONTO BASE. ATTACH REAR POST, FRONT POST, SEAT MOUNT AND (2) FOOT PLATES WITH (8) 1/2 X 5 BOLTS (16) 1/2 FLAT WASHERS AND (8) 1/2 LOCKNUTS.
  • Page 4 7C). LOOP CABLE OVER PULLEY. ATTACH PULLEY TO FREE PULLEY BRACKET WITH (1) 3/8 X 2 BOLT, (2) 3/8 FLAT WASHERS AND (1) 3/8 LOCKNUT. 7D). HOOK CHAIN TO BRACKET ON BASE. HOOK LOWER CABLE TO CHAIN. 8). FILL OPEN TUBES WITH (4) 2 SQUARE PLUGS, (1) 1 3/4 SQUARE PLUG, (2) 1 7/8 ROUND PLUGS AND (2) 2 ROUND PLUGS.
  • Page 5 4650-SUPER LAT/ROW MACHINE PACKING LIST BOX - 2 OF 2 SEAT 1PC HARDWARE 1PC LITERATURE 1 PKG 2 CABLES 1PKG 8 PULLEYS 1PKG FRONT REAR WEIGHT POST POST BARS 2PCS 1 PC...
  • Page 6 4650-SUPER LAT/ROW MACHINE PACKING LIST BOX - 1 OF 2 KNEE CATCH MOUNT HEAD 1PC SEAT BRACKET BAR 1PC KNEE CATCH 1PC SEAT MOUNT 1PC FOOT PLATE 2 PCS BASE 1PC FREE PULLEY BRACKET 2PCS LAT BAR PC 4X8 CUSHIONS 2 PCS SPACERS 2PCS WEIGHT CARRIAGE 1PC...
