Installation and Owner's Instructions
2118 Water Dispenser

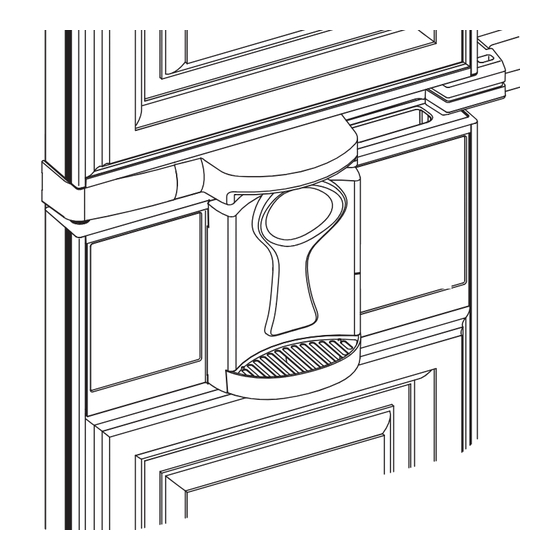

This refrigerator is equipped with an optional water dispenser. The Installation Manual and the
Owner's Manual do not include instructions about this option. Please use these instructions for the
Installation and the Operation of the water dispenser. Keep these instructions with the refrigerator
Installation Manual and Owner's Manual for future use.
English
NORCOLD, Inc.
Norcold Customer Support Dept.
Telephone: 800-543-1219
P.O. Box 4248
Fax: 937-497-3183
Sidney, OH 45365-4248
Web Site: www.norcold.com
Part No. 636987A (8/29/2014)

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 2118 and is the answer not in the manual?

Questions and answers

Related Manuals for Norcold 2118

Summary of Contents for Norcold 2118

  • Page 1 Installation and Owner’s Instructions 2118 Water Dispenser This refrigerator is equipped with an optional water dispenser. The Installation Manual and the Owner’s Manual do not include instructions about this option. Please use these instructions for the Installation and the Operation of the water dispenser. Keep these instructions with the refrigerator Installation Manual and Owner’s Manual for future use.

  • Page 2: Table Of Contents

    Most vehicle manufacturers have a water filter installed in the plumbing system to remove odor, taste, chlorine, and sediment from the water. If the vehicle does not already have a water filter installed, Norcold recommends that you install one before operating the water dispenser.

  • Page 3: Water Dispenser

    The water dispenser operates on: - 12 Volts DC. - Potable water at a pressure of 15 psi - 125 psi. Connect the water dispenser only to a potable water supply. The dispenser system does not make untreated CAUTION water potable. The dispenser is made to operate with water.

  • Page 4: Water Dispenser Shut Off

    2. Make sure that the air inside the refrigerator can freely circulate around the water reservoir which is located at the bottom of the fresh food compartment. 3. Hold a glass below the dispenser nozzle. 4. Push in and hold the dispenser arm to start the water flow. 5.

  • Page 5: Water Dispenser Storage

    5. Push and hold the dispenser arm until the water comes out in a steady stream and does not sputter. NOTICE You should discard and not use the first several glasses of water from the water dispenser. Replacement Parts You may purchase replacement parts through your local RV dealer or authorized Norcold Service Center. Installation and Owner’s Manual 5...

  • Page 6: Troubleshooting

    - That the refrigerator temperature control is set to a cold enough temperature. The water is too warm. - That the refrigerator is cooling correctly. - See your dealer or authorized Norcold Service Center. Check: - That the vehicle water pump or water source is on and /or fully open.

  • Page 7: Installation Instructions

    Installation Instructions Install the Water Dispenser Components (non-metal door models) 1. Install the back splash assembly (See Art01820): - Put the hook on the bottom of the back splash assembly [193] down into the slot [157] of the water dispenser panel. - Align the two (2) rectangular mounting studs on the rear of the back splash assembly with the two (2) mounting lugs [196] on the water dispenser panel.

  • Page 8: Install Decorative Door Panels (Non-Metal Door Models)

    Install Decorative Door Panels (non-metal door models) The doors are made to accept decorative panels. The NOTICE decorative panels must be 3/16 inch or less in thickness. Install the decorative door panels in the refrigerator doors before installing the refrigerator in the vehicle. 1.

  • Page 9: Connect The Water Supply Line

    Connect the water supply line: Install a 1/4 in. OD water supply line [43] from the water shut off valve of the vehicle to the solenoid water valve [44] at the rear of the refrigerator (See Art02501): A brass compression nut [45], a brass sleeve, a plastic NOTICE sleeve [46], and a brass insert [47] are supplied and attached to the rear of the refrigerator (See Art01702).
  • Page 10 Instructions d’installation et d’utilisation 2118 Distributeur d’eau Ce réfrigérateur est équipé d’un distributeur d’eau en option. Les manuels d’installation et d’utilisation ne contiennent pas d’instructions relatives à cette option. Prière de se servir de ces instructions pour installer et utiliser le distributeur d’eau. Garder ces instructions avec les manuels d’installation et d’utilisation du réfrigérateur pour un usage ultérieur.
  • Page 11 La plupart des fabricants de véhicules installent un filtre à eau dans la plomberie pour enlever les odeurs, le goût, le chlore et les sédiments de l’eau. Si le véhicule n’est pas déjà doté d’un filtre à eau, Norcold recommande d’en installer un avant d’utiliser le distributeur d’eau.

  • Page 12: Distributeur D'eau

    Le distributeur d’eau fonctionne sur un courant de : - 12 volts c.c. - Eau potable à une pression de 15 psi à 125 psi. Raccorder le distributeur d’eau uniquement à une source d’eau potable. Le système de distribution ne ATTENTION permet pas de rendre potable de l’eau non traitée.

  • Page 13: Arrêt Du Distributeur D'eau

    2. S’assurer que l’air peut circuler librement à l’intérieur du réfrigérateur autour du réservoir d’eau situé à bas du compartiment de denrées fraîches. 3. Tenir un verre sous l’embout du distributeur. 4. Pousser et maintenir le bras du distributeur [1] vers l’intérieur (voir Art01791) pour démarrer l’écoulement d’eau.

  • Page 14: Entreposage Du Distributeur D'eau

    Vous devriez jeter et n’utilisez pas les premiers plusieurs verres d’eau du distributeur d’eau. AVIS Pièces de rechange Les pièces de rechange peuvent être obtenues auprès du concessionnaire de véhicules de loisirs local ou d’un centre de service après-vente agréé Norcold. Manuel d’installation et de l’utilisateur 5...

  • Page 15: Dépannage

    L’eau est trop chaude. - Que le réfrigérateur refroidit correctement. - Consulter le concessionnaire ou un centre de service après-vente agréé Norcold. Vérifier : - Que la pompe à eau ou la source d’alimentation en eau du véhicule est en marche et/ou complètement ouverte.

  • Page 16: Instructions D'installation

    Instructions d’installation Installation des composants du distributeur d’eau (modèles à portes non métalliques) 1. Installer le dosseret (voir Art01820) : - Pousser le crochet au fond du dosseret [193] vers le bas dans la fente [157] du panneau du distributeur d’eau. - Aligner les deux (2) tiges de montage rectangu- laires à...

  • Page 17: Installation Des Panneaux Décoratifs De Porte (Modèles À Portes Non Métalliques)

    Installation des panneaux décoratifs de porte (modèles à portes non métalliques) Les portes sont conçues pour accepter des panneaux AVIS décoratifs. Les panneaux décoratifs doivent être d’une épaisseur maximum de 3/16 po. Installer les panneaux décoratifs de porte sur les portes du réfrigérateur, avant d’installer le réfrigérateur dans le véhicule.

  • Page 18: Raccordement Du Distributeur D'eau

    Raccordement du distributeur d’eau Le distributeur d’eau est monté dans le réfrigérateur à l’usine comme équipement disponible en option. Si le réfrigérateur ne comporte pas de distributeur d’eau installé en usine, il ne sera pas possible d’en ajouter un au réfrigérateur plus tard. L’installateur du réfrigérateur devra raccorder un tuyau d’arrivée d’eau froide à...
