iV. Venting
A. General Guidelines (continued)

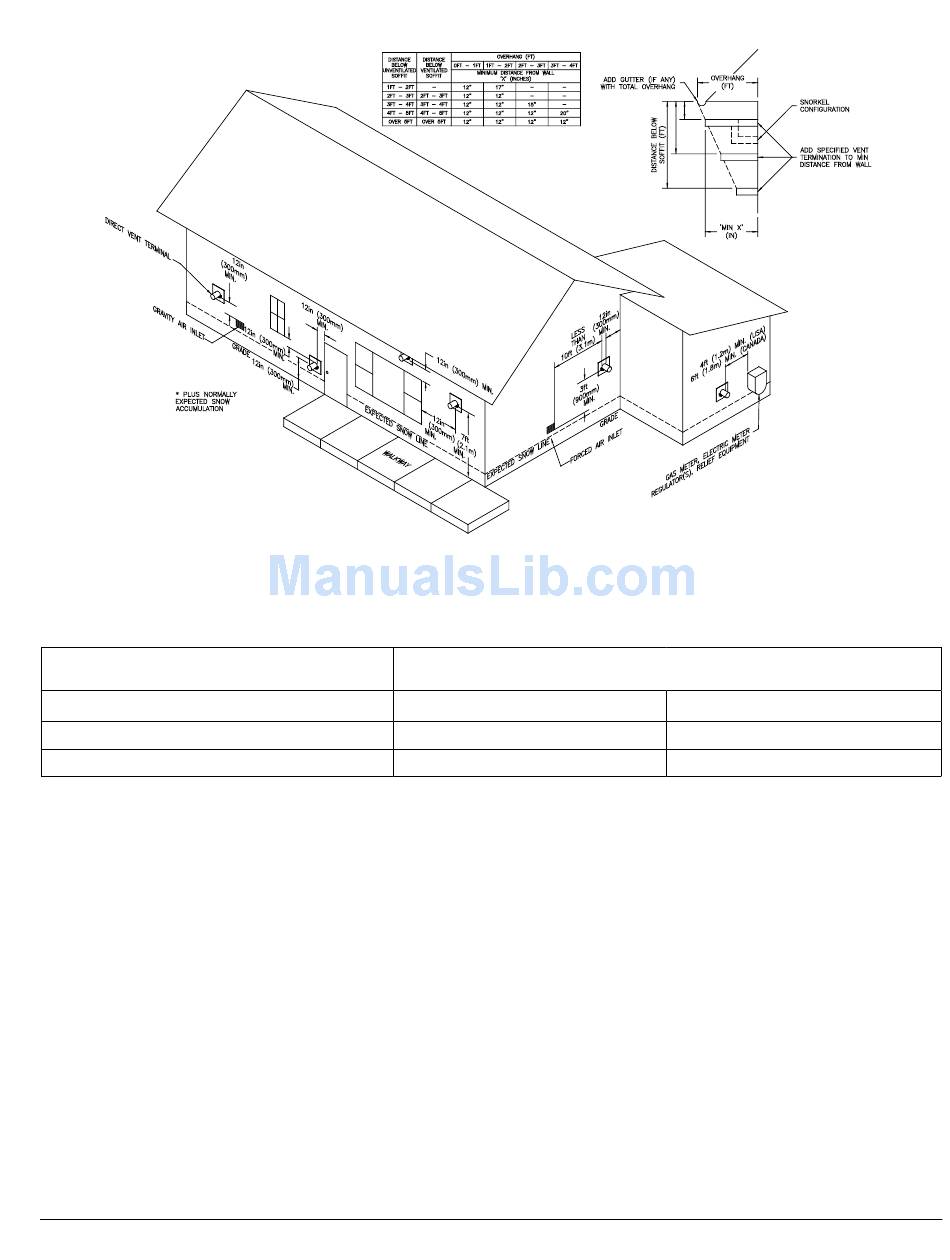

Figure 4: Location of Vent Terminal relative to Windows, Doors, grades, Overhangs, Meters and Forced air
inlets - Two-Pipe System Vent Terminal (Shown) Two-Pipe System air intake Terminal (not Shown)
Table 6A: Vent System and Combustion Air System Components Equivalent Length
vs. Component nominal Diameter
Vent or Combustion Air System
Component Description
Component Nominal Diameter
90° Elbow (Short Radius)
45° Elbow (Short Radius)
d. Slope horizontal vent pipe minimum 1/4 in/ft
(21 mm/m) downward towards the boiler.
Les chaudières de catégories I, II et IV doivent
présenter des tronçons horizontaux dont la pente
montante est d'au moins 1/4 po par pied (21
mm/m) entre la chaudière et l'évent.
e. If possible, slope horizontal combustion air
pipe minimum 1/4 in/ft (21 mm/m) downward
towards terminal. If not, slope towards boiler.
f. Use noncombustible ¾ in. pipe strap to support
horizontal runs and maintain vent location and
slope while preventing sags in pipe. Do not
restrict thermal expansion or movement of vent
system. Maximum support spacing 4 ft. (1.2 m).
Avoid low spots where condensate may pool.
Do not penetrate any part of the vent system with
fasteners.
Les instructions d´installation du système
d´évacuation doivent préciser que les sections
horizontales doivent être supportées pour
103448-06 - 4/15
Equivalent Length for Vent or Combustion Air System Component
vs. Component Nominal Diameter
3 in. (80 mm)
10 ft. (3.0 m)
3.0 ft. (0.9 m)
prévenir le fléchissement. Les méthodes et les
intervalles de support doivent être spécifiés.
Les instructions divent aussi indiquer les
renseignements suivants:
les chaudières de catégories II et IV doivent être
installées de façon à empêcher l´accumulation de
condensat: et
si nécessaire, les chaudières de catégories II et IV
doivent être pourvues de dispositifs d´évacuation
du condensat.
g. For multiple boiler installations with vertical
roof terminals, separate vent pipes from multiple
boilers may be piped through a common conduit
or chase so that one roof penetration may be
made.
3. Vent/Combustion Air Terminals
Install venting system components on exterior
of building only as specifically required by these
instructions (refer to Figure 4).
4 in. (100 mm or 110 mm)
13 ft. (4.0 m)
4.5 ft. (1.4 m)
