Lindy 32343 User Manual

Cpu switch smart audio
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
User Manual
Benutzerhandbuch
Manuel Utilisateur
Manuale d'uso

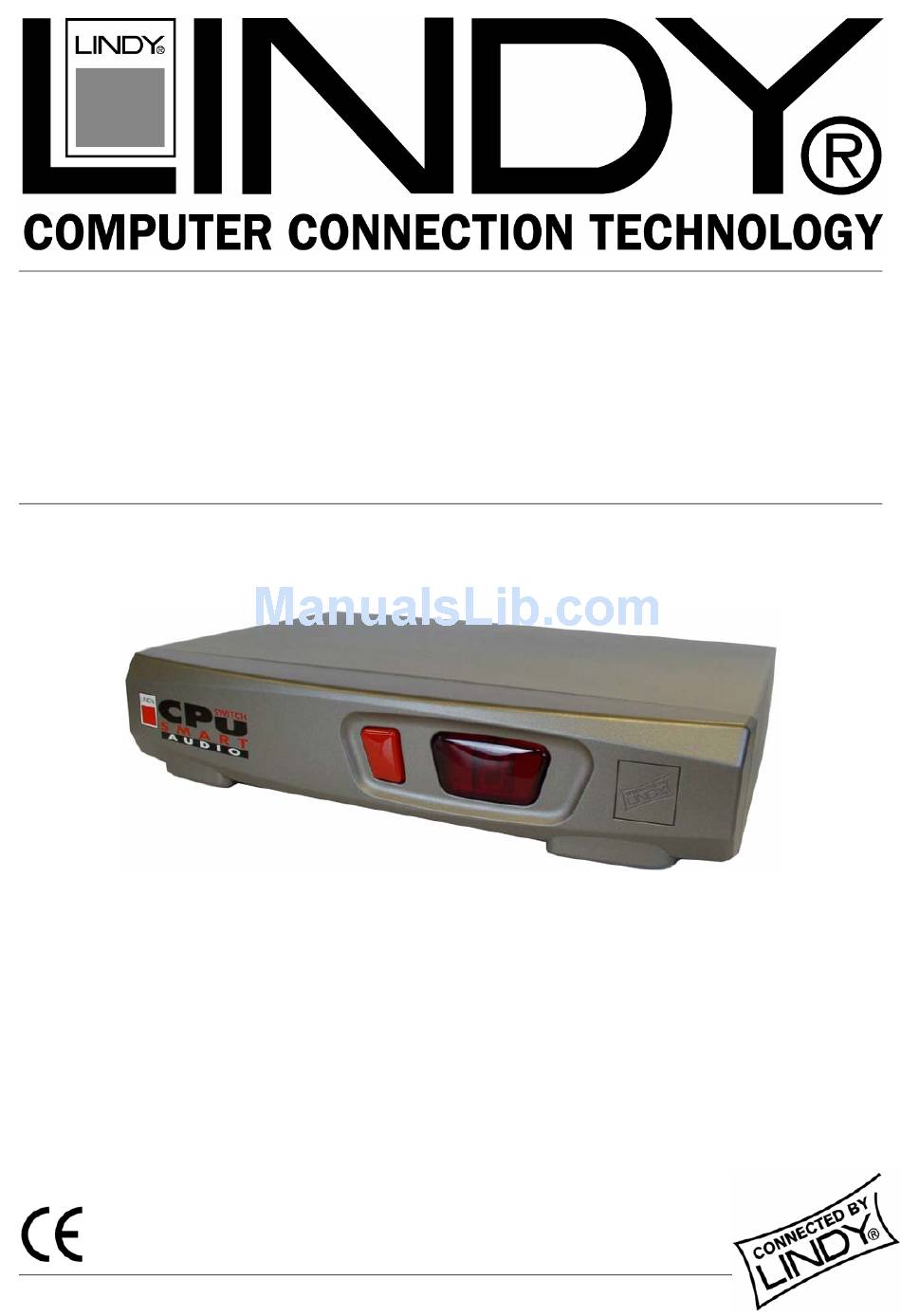

LINDY No. 32400
LINDY No. 32402
LINDY No. 32343
LINDY No. 32345
© LINDY ELECTRONICS LIMITED & LINDY-ELEKTRONIK GMBH - FIRST EDITION (Dec 2004)
CPU Switch Smart Audio
4 Port Version VGA & PS/2
2 Port Version VGA & PS/2
4 Port Version DVI & PS/2
2 Port Version DVI & PS/2
www.lindy.com
English
Deutsch
Français
Italiano

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 32343 and is the answer not in the manual?

Questions and answers

Related Manuals for Lindy 32343

Summary of Contents for Lindy 32343

  • Page 1 LINDY No. 32400 LINDY No. 32402 LINDY No. 32343 LINDY No. 32345 © LINDY ELECTRONICS LIMITED & LINDY-ELEKTRONIK GMBH - FIRST EDITION (Dec 2004) CPU Switch Smart Audio 4 Port Version VGA & PS/2 2 Port Version VGA & PS/2 4 Port Version DVI &...
  • Page 2 User Manual...Page 2 Benutzerhandbuch...Page 10 Manuel Utilisateur...Page 18 Manuale d’uso...Page 26...

  • Page 3: User Manual

    User Manual Quick Installation 1. Make sure all the devices you are connecting to the CPU Switch Smart Audio are turned off 2. Connect the computers, keyboard, monitor, mouse, speakers and microphone to the CPU Switch 3. Switch the monitor on first, then the computers 4.
  • Page 4 User Manual Introduction Thank you for purchasing the LINDY CPU Switch Smart Audio. This KVM Switch allows you to access several computers using a single keyboard, mouse and monitor console. This switch supports PS/2 keyboard/mouse connections. It also offers audio support for switching a microphone and stereo speakers between the connected computers.

  • Page 5: Package Contents

    User Manual Package Contents CPU Switch Smart Audio (2 or 4 port depending on model) 2m KVM+Audio cables (2 or 4 depending on model). Please note these cables are specially designed KVM+Audio cables that carry the speaker and microphone signals via the PS/2 connectors.

  • Page 6: Installation

    User Manual Installation Note: Make sure all of your computers are switched OFF before connecting them to the switch! 1. Connect the KVM+Audio cables to the keyboard, video, mouse, speaker out and microphone in ports on each computer. 2. Connect the KVM+Audio cables to the computer connection ports on the switch.

  • Page 7: Upgrading The Firmware

    1. The upgrade program must be run from a Windows PC connected to Port 1 on the CPU Switch Smart Audio 2. Please contact LINDY Technical Support to obtain the upgrade program. The upgrade software consists of the files illustrated below –...
  • Page 8 7. Click the Upgrade button to continue. The following dialog box will appear: Click YES to upgrade the CPU Switch Smart Audio firmware. 8. The upgrade file will now be transferred to the KVM switch and the process is complete. English...

  • Page 9: Troubleshooting

    Note: When a computer is switched off, or in sleep or standby mode, then the monitor will not show any display. (This is not the sign of a faulty switch!) Wake up your computer from sleep or standby mode as you would in the normal way.

  • Page 10: Optional Accessories

    If you are connecting a PC that is already powered on, connect the PC mouse cable to the switch first, followed by the keyboard cable. Use a port that is not currently selected by the CPU Switch and switch to this port only after all cable connections have been made. If the hot- plugged PC is not able to detect the mouse, use the ‘retrieve mouse’...

  • Page 11: Benutzerhandbuch

    Möglichkeiten im folgenden Teil des Handbuches Einführung Herzlichen Dank für den Kauf des LINDY CPU Switch Smart Audio. Wir sind überzeugt, dass Sie eine gute Wahl getroffen haben und mit diesem Gerät zufrieden sein werden. Es gehört am Markt zu den KVM-Umschaltern mit der umfangreichsten und besten Unterstützung für eine Vielzahl von Maus- und Tasturtypen mit Ihren vielfältigen Sonderfunktionen.
  • Page 12 Benutzerhandbuch Dieser KVM-Umschalter unterstützt PS/2 Maus- und Tasturanschlüsse. Bei LINDY finden Sie ebenfalls Modelle mit Unterstützung für USB Anschlüsse. Er unterstützt darüber hinaus das Umschalten auch von Stereo-Lautsprechern sowie von Mikrofonen. Der Umschalter ist kompatibel mit den meisten am Markt weit verbreiteten Mäusen und Tastaturen, einschließlich von 3D/4D/5D Mäusen mit bis zu zwei Scrollrädern und 5 oder mehr Tasten.
  • Page 13 2m KVM+Audiokabel (2 oder 4 Stück, modellabhängig) Bitte beachten Sie, dass dies speziell designte KVM+Audiokabel sind, die auf der CPU Switch Seite die Signale für Lautsprecher und Mikrofon durch die PS/2-Stecker mit durchführen. Sollten Sie keine Audio-Unterstützung benötigen so können Sie hier auch Standardkabel einsetzen.
  • Page 14 Maus, Tastatur sowie Monitor und bei Bedarf für Lautsprecher und Mikrofon an jedem anzuschließenden Computer. 2. Schließen Sie die KVM+Audiokabel an die Computerports am Switch an. 3. Schließen Sie Maus, Tastatur, Monitor und bei Bedarf Lautsprecher und Mikrofon and die Konsolenports am Switch an.
  • Page 15 1. Das Updateprogramm muss von einem Windows PC an Port 1 gestartet werden. 2. Bitte kontaktieren Sie den Techniksupport von LINDY via Email (info@lindy.com) um ggf. eine neuere Firmware zu erhalten. Erwägen Sie dies nur wenn Sie Probleme mit dem Switch haben und der LINDY Techniksupport Ihnen zum Update der Firmware rät.
  • Page 16 Wenn Sie sicher sind klickern Sie YES/Ja um das Update auf den CPU Switch Smart Audio zu laden. 8. Das Update File wird nun auf den CPU Switch übertragen und der Prozess wird beendet. Dieser Vorgang kann bis zu 2 Minuten dauern.
  • Page 17 3. Wenn alle Geräte korrekt funktionieren, schließen Sie den Rechner an einen anderen Port des CPU Switch an, booten Sie ihn neu und prüfen Sie ob die Probleme beseitigt sind. Falls alles OK ist sollten Sie den Rechner wieder an den ursprünglichen Port des CPU Switch anschließen und neu booten.
  • Page 18 Adapter, es gibt viele verschiedene Adaptermodelle am Markt! 4. Wegen der Unterstützung für nicht standardkonforme PS/2 Mäuse sowie nicht voll Microsoft kompatible Mäuse kontaktieren Sie bitte LINDY ob eine Firmware Update zur Unterstützung dieser Funktionen vorliegt. Falls Ihre 3/4/5 Tasten-Maus nur wie eine 2 Tasten-Maus funktioniert: Versuchen die vollen Mausfunktionen über folgenden Tastaturhotkey zu aktivieren:...

  • Page 19: Manuel Utilisateur

    Manuel Utilisateur Installation Rapide 1. Assurez-vous que tous les périphériques que vous connectez au KVM Switch Smart Audio sont éteints 2. Connectez les ordinateurs, claviers, moniteurs, souris, enceintes et microphones au KVM Switch 3. Allumez d’abord le moniteur, puis les ordinateurs 4.
  • Page 20 Manuel Utilisateur Introduction Merci pour votre achat du commutateur LINDY KVM Switch Smart Audio. Ce commutateur KVM vous permet d’accéder à plusieurs ordinateurs à partir d’un seul clavier, souris et écran. Ce commutateur supporte les connexions PS/2 clavier/souris. Il offre également un support audio pour le microphone et des enceintes stéréo des ordinateurs.

  • Page 21: Contenu De L'emballage

    Manuel Utilisateur Contenu de l’emballage KVM Switch Smart Audio (2 ou 4 ports dépendant du modèle) Câbles KVM+Audio 2m (2 ou 4 ports dépendant du modèle) Veuillez remarquer que ces câbles sont spécialement conçus pour transporter le signal Audio du microphone et des enceintes.
  • Page 22 4. Allumez le moniteur, les ordinateurs et les enceintes. Important: Ne commutez pas les ordinateurs pendant le démarrage! Utilisation du KVM Switch Smart Audio Il y a deux méthodes pour sélectionner les ordinateurs: en utilisant les touches de raccourci clavier ou bien le bouton en façade sur le commutateur.
  • Page 23 1. Le programme de mise à jour doit être lancé depuis un PC Windows connecté au Port 1 du KVM Switch Smart Audio 2. Veuillez contacter le service technique LINDY pour obtenir une éventuelle mise à jour et le programme de mise à jour. Le programme de mise à jour se présente comme suit : 3.
  • Page 24 7. Cliquez sur le bouton Upgrade pour continuer. La boîte de dialogue suivante apparaît: Cliquez sur YES pour mettre à jour le BIOS du KVM Switch Smart Audio. 8. La mise à jour sera ensuite transférée au KVM switch et la procédure sera terminée. Français...
  • Page 25 4. Evitez de déplacer la souris lors de la commutation des ports 5. Pour des souris non standards PS/2 n’étant pas totalement compatible Microsoft, contactez LINDY pour obtenir une mise à jour du BIOS du KVM pour le support de ces produits. Français...

  • Page 26: Accessoires Optionnels

    Utilisez un port qui n’est pas actuellement sélectionné par le KVM Switch et connectez-vous à ce port seulement après avoir connecté tous les câbles. Si le PC reconnecté n’est pas capable de détecter la souris, utilisez la fonction de redétection de la souris détaillée ci-dessus.

  • Page 27: Manuale D'uso

    Manuale d’uso Installazione rapida 1. Assicuratevi che tutti I dispositivi a cui dovete collegare il CPU Switch siano spenti. 2. Connettete mouse, tastiera, monitor, microfono e casse/cuffie al CPU Switch. Procedete poi al collegamento di tutti i PC. 3. Accendete il monitor e poi tutti i PC.
  • Page 28 Lo switch consente inoltre di commutare anche la sezione audio (casse e microfono) di ciascun computer sulla consolle principale. La versione VGA dello switch supporta tutti i monitor VGA fino ad una risoluzione massima di 2048x1536. La versione DVI supporta monitor digitali DVI con interfaccia DVI-D Single Link.

  • Page 29: Contenuto Della Confezione

    Manuale d’uso Contenuto della confezione CPU Switch Smart Audio (2 o 4 porte a seconda del modello) Cavi KVM+Audio da 2m (2 o 4 a seconda del modello). Notate che questi cavi sono specifici per questo modello in quanto veicola i segnali audio attraverso i connettori PS/2.

  • Page 30: Installazione

    Il pulsante sul pannello frontale permette di selezionare il PC da controllare con la consolle del KVM switch. Premendo il pulsante si passa al controllo del computer successivo a quello correntemente selezionato. Il display mostra il numero della porta selezionata.
  • Page 31 1. Il programma di aggiornamento deve essere avviato da un computer con Sistema Operativo Windows collegato alla porta 1 del CPU Switch Smart Audio 2. Contattate il supporto tecnico LINDY per ottenere la versione aggiornata del firmware. Il software di upgrade è composto dai seguenti file: –...
  • Page 32 7. Fate Click sul pulsante Upgrade per continuare. Apparirà la seguente finestra: Fate Click su YES per procedere all’upgrade del firmware del CPU Switch Smart Audio. Il programma trasferirà ora il file al KVM switch e la procedura sarà completa.
  • Page 33 Potete eventualmente etichettare ogni cavo per facilitarne il riconoscimento. Nota: Quando un computer è spento o in modalità sleep o stand-by lo Switch non invierà alcun segnale al monitor (questo non è un sintomo di un difetto dello switch!). Quando il computer verrà...
  • Page 34 Evitate di muovere il mouse e premere i pulsanti mentre commutate fra i vari PC. Per mouse PS/2 non standard PS/2 non completamente compatibili con lo standard Microsoft, contattate il supporto LINDY per ottenere la versione aggiornata del firmware che potrebbe supportare il vostro modello.

  • Page 35: Fcc Statement

    You are cautioned that changes or modifications not expressly approved by the party responsible for compliance could void your authority to operate the equipment. LINDY No. 32400, 32402, 32343, 32345 For Home and Office Use Tested to comply with FCC Standards © LINDY ELECTRONICS LIMITED & LINDY-ELEKTRONIK GMBH - FIRST EDITION (Dec 2004)
