Lindy 52022 Short Manual

Wireless lan - 11 access point
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

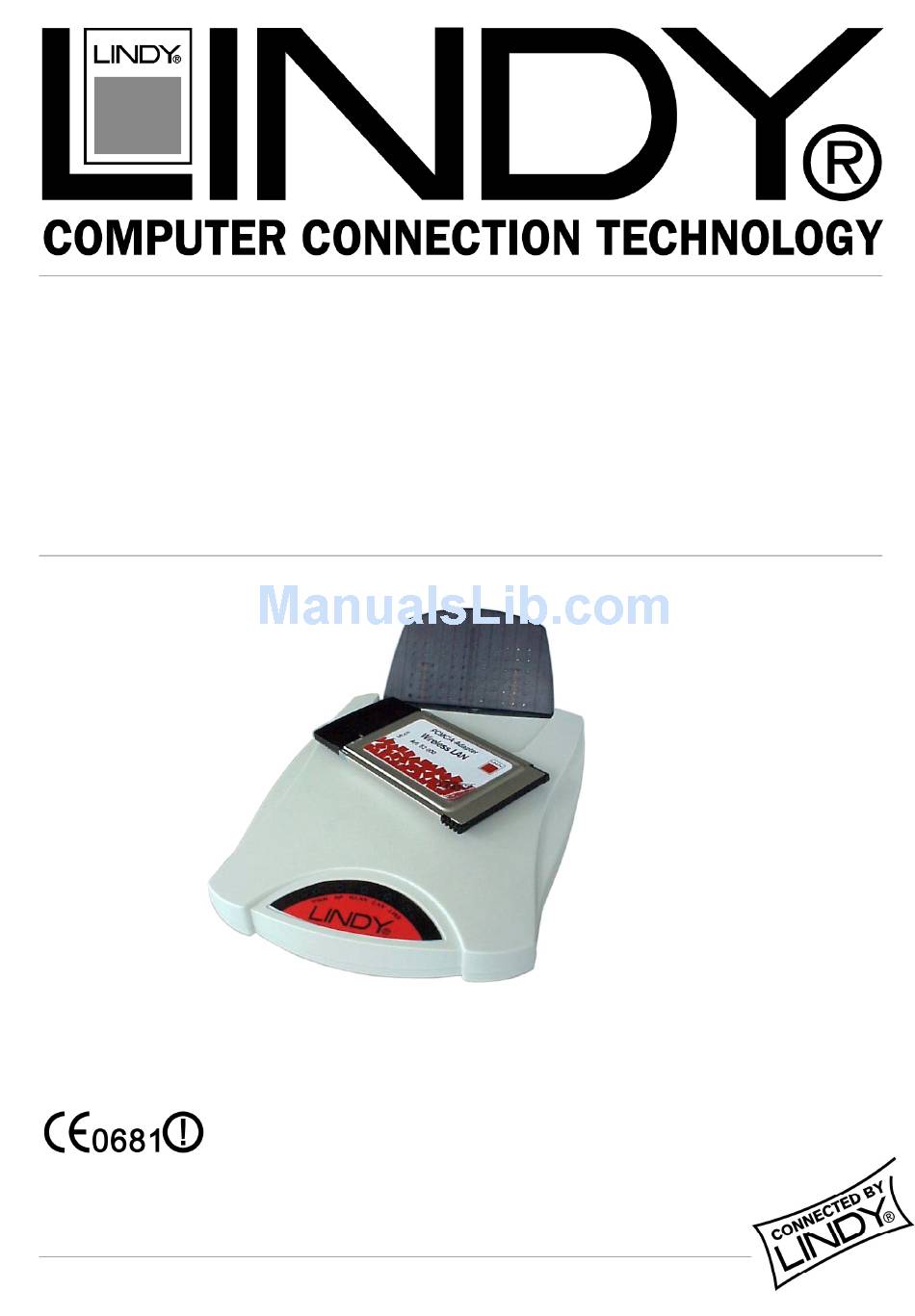

Short Manual
Kurzhandbuch
Manuel condensé
Estratto del Manuale
LINDY Art. Nr. 52020
LINDY Art. Nr. 52022
© LINDY ELECTRONICS LIMITED & LINDY-ELEKTRONIK GMBH - FIRST EDITION (APR 2001)
Wireless LAN - 11
Access Point
Version Europe: NOT FOR USE IN France + Spain
Version Française
English
Deutsch
Français
Italiano

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 52022 and is the answer not in the manual?

Questions and answers

Summary of Contents for Lindy 52022

  • Page 1 Manuel condensé Estratto del Manuale LINDY Art. Nr. 52020 LINDY Art. Nr. 52022 © LINDY ELECTRONICS LIMITED & LINDY-ELEKTRONIK GMBH - FIRST EDITION (APR 2001) Wireless LAN - 11 Access Point Version Europe: NOT FOR USE IN France + Spain Version Française...

  • Page 2: Hardware Installation

    English Short Manual 1. Introduction The LINDY W-LAN 11 (Wireless LAN with 11 Mb/s) offers a quick and reliable solution for professional wireless networking. It is compliant with standards IEEE802.11b and 802.11. and is ideally suited for use in historic buildings where no structured cabling can be installed, for the request of mobile moving network access inside a building, and for free and open network access (Internet) i.e.

  • Page 3: Configuration / Installation

    English Short Manual Rear view of your W-LAN 11 Access Point: 100M TX POWER Link Power: Connect the power adaptor here. MDI: RJ-45 connector for Ethernet Hub with10BaseT or 100BaseTX. MDI-X RJ-45 connector to connect a computer or workstation, you can only use one of the MDI / MDI-X marked connectors! RS-232 Console port to configure and program the Access Point...
  • Page 4 When finished start the program Access Point Manager. It will automatically search and detect all LINDY Access Points in your network Double click to any Access Point Symbol to view or change the settings of the AP selected.

  • Page 5: Access Control

    English Short Manual Configuration The configuration tool provides four different modes of operation for the Access Point: General Standard AP with Roaming Inter Building AP (Repeater, PxP) Station Adapter – Infrastructure (SAI) Station Adapter Ad-hoc (SAA) (For further details please refer to the extensive English reference manual) IEEE802.11 ,ESSID’...

  • Page 6: Web Management Utility

    English Short Manual 3.2. Web Management Utility The Access Point also provides a web browser graphic user interface With the preset IP-Address http://192.168.1.1 you will have access to the Access Point Web Page. Enter password to continue. The contents of the following pages are very similar to the information already given in the sections before 3.1.

  • Page 7: Troubleshooting

    English Short Manual 4. Troubleshooting If you have trouble using the W-LAN 11 Wireless LAN Access Point, the starting point to troubleshoot any problems is by looking at the LED activity on the Access Point. The following “LED Error Table” is provided to assist you in diagnosing and solving operational problems. Continuous Green Continuous...

  • Page 8: Installation Der Hardware

    Deutsches Kurzhandbuch 1. Einleitung Das LINDY W-LAN 11 (Wireless LAN mit 11 Mb/s) bietet eine schnelle und zuverlässige Lösung für kabellosen Netzwerkzugriff. Es ist kompatibel zum W-LAN Standard IEEE802.11b und 802.11. Es ist prädestiniert für den Einsatz in historischen Gebäuden, in denen kein Kabelnetzwerke verlegt werden können, für die Anforderung mobile Einsatzorte innerhalb eines Gebäudes oder...
  • Page 9 Deutsches Kurzhandbuch Die Rückseite des W-LAN 11 Access Point : 100M TX POWER Link Power: Schließen Sie hier das mitgelieferte Netzteil an. MDI: RJ-45 Buchse zum Anschluss an Ethernet Hub mit 10BaseT oder 100BaseTX. MDI-X RJ-45 Buchse zum Anschluss an Rechner oder Workstation, es kann nur eine der beiden MDI / MDI-X Buchsen verwendet werden! RS-232 Konsolen Port zur Konfigurierung / Programmierung des Access Point...
  • Page 10 Access Points aufbauen wollen und nicht über das spezielle Basiswissen für solche Funknetze verfügen, so wenden Sie sich bitte an Ihren Fachhändler oder an den LINDY Support. Wir bemühen uns, weitere Informationen auf der LINDY Homepage unter der Rubrik TIPS zur Verfügung zu stellen.
  • Page 11 Deutsches Kurzhandbuch Konfiguration Das Konfigurationstool ermöglicht verschiedene Betriebarten für den Access Point: General Standard AP mit Roaming Inter Building AP (Repeater, PxP) Station Adapter –Infrastructure (SAI) Station Adapter Ad-hoc (SAA) (Details siehe ausführliches Englisches Handbuch) IEEE802.11 ‚ESSID’ bezeichnet den Namen des von Ihnen einzurichtenden Netzwerkes.
  • Page 12 Deutsches Kurzhandbuch 3.2. Web Management Utility Der Access Point stellt ebenfalls eine Browser Seite als graphische Konfigurationsoberfläche zur Verfügung. Nach Eingabe der voreingestellten IP-Adresse http://192.168.1.1 (Lieferzustand) sehen Sie die Access Point Web-Seite mit der Aufforderung zur Eingabe des Passwortes. Die Inhalte der Folgeseiten sind weitestgehend identisch mit den oben unter 3.1.
  • Page 13 Deutsches Kurzhandbuch 4. Fehlersuche Bei Problemen mit dem W-LAN 11 Access Point sollte der Fehler systematisch ausgehend von den LED Anzeigen auf dem Access Point analysiert werden. Die folgende Tabelle gibt Hinweise bezugnehmend auf den Zustand der LEDs: Dauerhaft Flackert grün Leuchtet dauerhaft...

  • Page 14: Installation Matérielle

    Manuel condensé en français 1. Introduction Le LINDY W-LAN 11 (Réseau sans fil à 11 Mb/s) offre une solution rapide à mettre en place et efficace pour un réseau professionnel. Ce produit est conforme aux standards IEEE802.11b et 802.11. et convient particulièrement dans les anciens bâtiments où il est impossible d’installer un câblage réseau et d’y apporter des modifications par la suite, et dans...
  • Page 15 Manuel condensé en français Vue arrière de votre point d’accès W-LAN 11: 100M TX POWER Link Power: Connectez l’adaptateur d’alimentation ici. MDI: Connecteur RJ-45 pour Hub Ethernet 10BaseT ou 100BaseTX. MDI-X Connecteur RJ-45 pour connecter un ordinateur à une station, il n’est possible d’utiliser que les connecteurs marqués MDI / MDI-X! RS-232 Port pour configurer et programmer le point d’accès...
  • Page 16 L’installation terminée, démarrez le programme Access Point Manager. Il va automatiquement rechercher et détecter tous les points d’accès LINDY sur votre réseau. Double-cliquez sur n’importe quel symbole de point d’accès pour voir ou modifier les paramètres de ce dernier.

  • Page 17: Contrôle D'accès

    Manuel condensé en français Configuration L’utilitaire de configuration fournit quatres différents modes d’utilisation pour le point d’accès: General Standard AP with Roaming Inter Building AP (Repeater, PxP) Station Adapter – Infrastructure (SAI) Station Adapter Ad-hoc (SAA) (Pour plus de détails, veuillez vous référer à l’extension anglaise du manuel) IEEE802.11 ‚ESSID’...
  • Page 18 Manuel condensé en français 3.2. Utilitaire Web Le point d’accès fournit une interface web pour l’utilisateur Avec l’adresse IP préréglée http://192.168.1.1 vous aurez accès à la page web du point d’accès. Entrez le mot de passe pour continuer. Le contenu de la page suivante est très similaire aux informations indiquées au paragraphe précédent 3.1.
  • Page 19 Manuel condensé en français 4. Problèmes techniques Si vous rencontrez des problèmes durant l’installation du point d’accès W-LAN 11, la première chose à faire pour résoudre le problème est de vérifier l’activité des LEDs sur le point d’accès. Le tableau des erreurs LED suivant vous permettra certainement de résoudre le problème: Vert Continu Clignot.

  • Page 20: Installazione Hardware

    Estratto del Manuale in Italiano 1. Introduzione La LINDY W-LAN 11 (Wireless LAN con 11 Mb/s) offre una soluzione rapida ed affidabile per trasmissioni in cablaggi di rete professionali senza fili. E’ compatibile con gli standard IEEE802.11b e 802.11. ed è ideale per l’utilizzo in edifici storici dove non vi è una struttura che non può...
  • Page 21 Estratto del Manuale in Italiano Visione posteriore del vostro W-LAN 11 Access Point: 100M TX POWER Link Power: Collegare qui l’alimentatore. MDI: Connettore RJ-45 per Hub Ethernet con 10BaseT o 100BaseTX. MDI-X Connettore RJ-45 per collegare un computer o stazione di lavoro, potete solamente utilizzare uno dei connettori indicanti MDI / MDI-X! RS-232 Porta console per configurare e programmare l’Access Point...
  • Page 22 Successivamente avviare il programma Access Point Automaticamente cercherà e rileverà tutti i LINDY Access Points nella rete. Doppio click su ogni simbolo Access Point per visualizzare o cambiare il settaggio dell’AP selezionato. La Password di base è “default”...
  • Page 23 Estratto del Manuale in Italiano Configurazione I metodi di configurazione prevedono Quattro differenti modi di operare per l’Access Point: Generale Standard AP con Roaming AP Edifici Sotterranei (Ripetitore, PxP) Adattatore Stazione – Infrastrutture (SAI) Adattatore Stazione Ad-hoc (SAA) (Per ulteriori dettagli prego fare riferimento alle estensioni del manuale in Inglese) IEEE802.11 ‚ESSID’...
  • Page 24 Technical Data / CE Declaration of Conformity 3.2. Utilità Web Management L’Access Point dispone anche di un’ interfaccia grafica web browser Indirizzi-IP iniziali http://192.168.1.1 potete avere accesso alla pagina dell’Access Point. Inserire password per continuare. contenuti delle seguenti pagine sono molto similari alle informazioni fornite nelle pagine precedenti nella sezione 3.1.
  • Page 25 Technical Data / CE Declaration of Conformity 4. Soluzione ai Problemi Se avete difficoltà ad utilizzare il W-LAN 11 Wireless LAN Access Point, il punto di partenza per ogni problema è guardare I LED di attività sull’ Access Point. La seguente “Tabella Errori LED” è...
  • Page 26 Directive), when used for its intended purpose. Das Produkt beinhaltet das Funkmodul LINDY PCMCIA Card Art. Nr. 52000 The product contains the radio frequency module LINDY PCMCIA Card Art. No. 52000. Das Produkt entspricht den Anforderungen der Richtlinien 1999/5/EG (R&TTE), 73/23/EG (Niederspannungsrichtlinie) und 93/68/EG.
  • Page 27 RF Technology Power Supply RF Output Power Sensitivity Antenna LINDY Art.No. 52020 LINDY W-LAN 11 Wireless LAN Access Point 10/100BaseT (RJ-45) DB9 RS-232 (configuration port) 11Mbps Wireless LAN IEEE 802.11/11b DSSS (CCK, DQPSK, DBPSK) Europe CE/ETSI: 2.412~2.472 GHz (13 channels) LINDY Art.No.
