NSA 2010
TABLE DE MIXAGE PROFESSIONNELLE avec
interface USB
STEREO SOUND MIXER with USB
INTERFACE
NOTICE D'UTILISATION
USER MANUAL
1

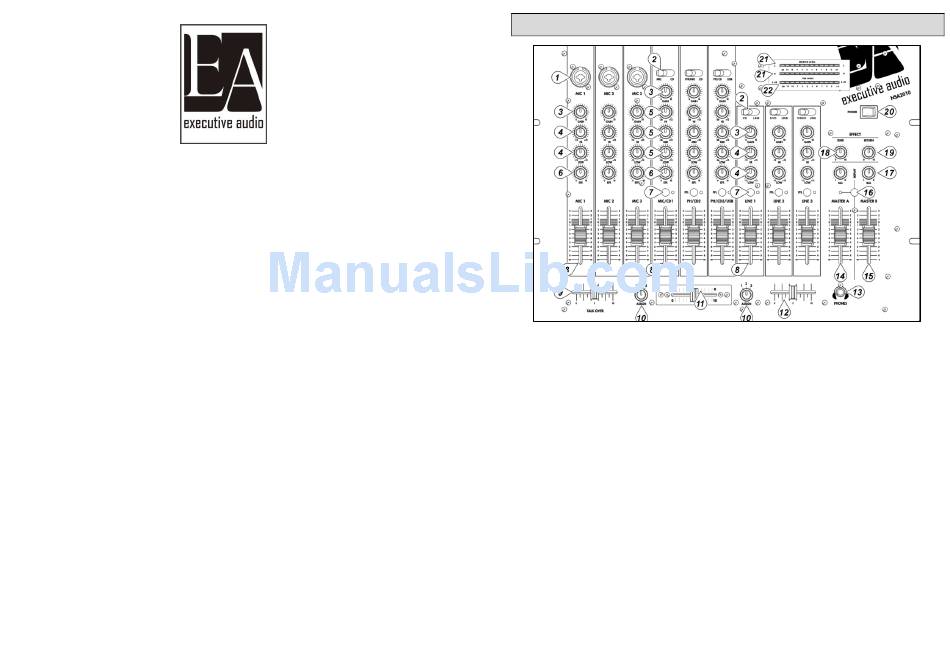

FACE AVANT

1.
ENTREES MICRO
Trois entrées micro sur embase combo XLR 3 broches symétriques ou jack 6.35
asymétriques
2. SELECTEUR D'ENTREE
Chaque canal à deux entrées possibles. Ce commutateur vous permet de faire votre
choix. Tous les canaux ont ainsi une entrée double : PH/CD1, PHONO/CD 2 et3 et
LINE1, LINE/CD 2, 3.
3.
GAIN
Réglage du niveau d'entrée de la voie, un bon réglage permet d'éviter la distorsion
4.
EGALISATION DES VOIES MICRO ET LINE
Deux correcteurs basse/aigu à +- 12 db
5.
EGALISATION DES VOIES MUSIQUE
Trois correcteurs basse/médium/aigu à + 12 db/-26 db
6.
EFFET
Contrôle du niveau d'effet sur chaque voie, ce contrôle est post-fader
7.
PRE ECOUTE
Ces boutons permettent la pré-écoute de la source au casque. La LED s'allume quand
la fonction est activée
8.
CONTROLE DU VOLUME DE CHAQUE VOIE
Ces faders permettent le réglage du niveau du volume. Le fader du canal stéréo
contrôle à la fois le signal droit et gauche en même temps.
2

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NSA 2010 and is the answer not in the manual?

Questions and answers

Related Manuals for Executive Audio NSA 2010

Summary of Contents for Executive Audio NSA 2010

  • Page 1: Face Avant

    FACE AVANT NSA 2010 TABLE DE MIXAGE PROFESSIONNELLE avec interface USB ENTREES MICRO STEREO SOUND MIXER with USB Trois entrées micro sur embase combo XLR 3 broches symétriques ou jack 6.35 INTERFACE asymétriques 2. SELECTEUR D’ENTREE Chaque canal à deux entrées possibles. Ce commutateur vous permet de faire votre choix.

  • Page 2: Face Arriere

    TALK OVER FACE ARRIERE Réglage du talk over sur les voies micro. Le niveau musical baisse automatiquement et laisse la priorité au micro. Réglage 0 db (off) à 20 db 10. SELECTEUR CROSS FADER Assignation en x ou y des trois voies PH/CD sur le crossfader 11.

  • Page 3: Front Panel

    ordinateur. Le connecteur USB envoie les signaux audio via le canal FRONT PANEL PHONO/CD/USB. Remarque : Quand vous branchez ou débranchez le câble USB, assurez-vous de toujours avoir le fader du canal LINE/CD/USB en position la plus basse. CARACTERISTIQUES TECHNIQUES SENSIBILITE/IMPEDANCE : DJ/MICRO : 3mV/1Kohms PHONO : 3mV/51Kohms LINE/CD : 150mV/100Kohms...

  • Page 4: Rear Panel

    Channel EFF Control 17. BALANCE Control Channel EFF controls ‘tap’ an adjustable portion of the each monaural channel This control is used to set the Stereo Balance of the master A&B Left, Right signal and send it to their correspondent SEND output in the master section. The Outputs.

  • Page 5: Specifications

    These inputs are unbalanced RCA jacks, connect stereo audio from Hi Fi VCRs, SPECIFICATIONS cassette and reel-to-reel tape decks, CD players, VDPs, Tuners, even synthesizers or other mixing consoles. INPUT SENSITIVITY/ IMPEDANCE: DJ MIC & MIC: 3mV / 1KOhms 26. GND PHONO: 3mV / 51KOhms (RIAA) The GND is a terminal for grounding turntables to eliminate hum.
