Megasat DVB-T 30 User Manual

Einleitung:
Dies ist eine speziell entwickelte Antenne für analogen und digitalen terrestrischen Fernsehempfang.
Empfang aller TV-Signale in Ihrer Region im VHF-und UHF-Band, sowie das UKW-Radio Signal. Es ist die
beste Lösung für Home- und digitaler portabler TV-Empfang. Es ist sehr einfach sie zu installieren und
zu bedienen.
Technische Daten:
• Frequenzbereich: VHF 87.5 - 230 MHz
UHF 470 - 862 MHz
• Empfangsbereich: UHF / VHF / FM
• Max. Verstärkung. VHF 30 dB / UHF 30 dB
Produktmerkmale::
• Variabler Verstärkungsregler
• on/off LED Betriebsleuchte
• SMD-Schaltungstechnik Design
• Integrierter High-Gain- und rauscharmer Verstärker
• Einstellbare Ringantenne für den besten UHF-Empfang
• Verstellbare Teleskop-Antennen für optimalen VHF-und FM-Radioempfang
• Speziell kompatibel mit HDTV von verschiedenen digitalen terrestrischen Signalen
(DVB-T, ISDB-T, DMB-T / H, ATSC) und DAB / FM-Radios.
Installation:
Hinweis: Für den besten Empfang, überprüfen Sie bitte die folgenden Schritte.
1. Halten Sie die Antenne entfernt von den Störquellen. Halten Sie die Antenne weg von Geräten mit
großem Stromverbrauch wie z.B. Klimaanlage, Aufzug, Fön, Mikrowelle, usw.
2. Positionieren Sie die Antenne in der Nähe von einem Fenster, wenn die Antenne in Innenräumen
verwendet wird.
3. Installieren Sie die Antenne so hoch wie möglich, um Störungen und Unterbrechungen zwischen
Sendemast und Empfangsantenne zu vermeiden.

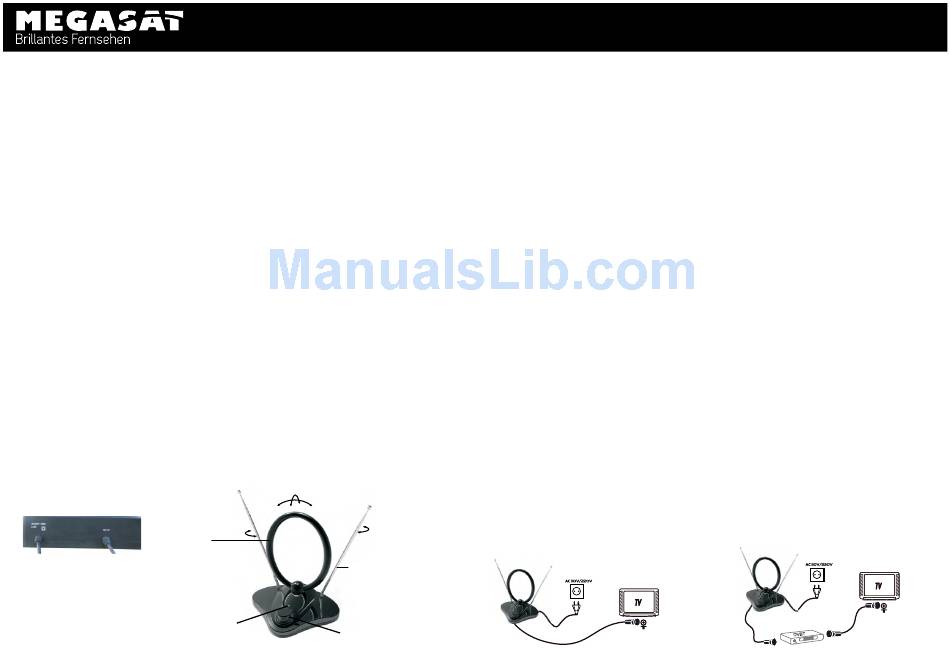

(5) UHF für den
Empfang der
Kanäle 21-69
(1) Netzstecker (2) Signal Ausgang
(3) Betriebsleuchte
Bedienungsanleitung
• Ausgangssignal: max. 100 dBµV
• Widerstand: 75 Ohm
• Rauschmaß: < 3 dB
• Stromversorgung: AC 110V / 230V
Kann hoch und runter gedreht werden
(innerhalb 180°) oder seitlich (innerhalb 180°)
kan sich um 360°
drehen
(6) VHF Teleskoopantenna
für den Empfang der
Kanäle 1-12
(4) Drehknopf
(Ein/Aus und Verstärkerregler)
Einstellungen und Anschluss
• Stecken Sie den AC 230V Netzstecker (1) in die 230V Steckdose.
• Verbinden Sie das „zum TV" Kabel (2) mit dem Antenneneingang am TV oder dem DVB-T Receiver.
Nach Überprüfung, ob alles ordnungsgemäß angeschlossen wurde, drehen Sie den im Uhrzeigersinn
den on/off Drehknopf (4), um die Antenne einzuschalten. Die LED (3) leuchtet auf und zeigt, dass der
Verstärker funktioniert. Nun schalten Sie Ihr TV-Gerät ein und wählen ein TV-Programm. Anschließend
richten Sie die Stabantennen (6), die Dipolantenne (5) und die Verstärkung des Verstärkers (4) gemäß so
ein, wie es im nächsten Abschnitt beschrieben wird.
Signal Empfang
VHF SIGNALE - I-III BAND (Kanäle 1-12)
Diese Antenne empfängt VHF Signale (analog und digital) durch die Stabantennen (6).
Für den besten Empfang stellen Sie die Stabantennen wie folgt ein:
• Für BAND I: Ziehen Sie die Stabantennen komplett aus.
• Für BAND III: verkürzen die Stabantennen auf ca. 40 cm (die Verlängerung ist abhängig von dem
gewünschten Kanal den Sie empfangen wollen)
• Dann bewegen Sie die Stabantennen bis Sie den besten Empfang erhalten.
UHF SIGNALE - IV-5 BAND (Kanäle 21-69)
Diese Antenne empfängt UHF Signale durch die Dipolantenne (5).
Für den besten Empfang stellen Sie die Dipolantenne wie folgt ein:
• Neigen Sie den Dipol nach oben und unten
• Drehen Sie die diplo seitwärts bis Sie den besten Empfang erhalten
Verstärkungseinstellung
Um die Verstärkung einzustellen, drehen Sie den on/off Drehknopf (4), bis Sie den besten
Signalempfang bekommen:
• um die Verstärkung zu erhöhen, drehen Sie den Regler im Uhrzeigersinn,
• um die Verstärkung zu verringern, drehen Sie den Knopf gegen den Uhrzeigersinn
Hinweis: Die Antenne kann direkt am TV oder an einem DVB-T Receiver betrieben werden. Folgende
Beispiele zeigen Ihnen die Anschlüssmöglichkeit.
(Abb. 1) Direkte Verbindung zum TV
(Abb. 2) Direkte Verbindung zu einem DVB-T Receiver
Abb. 1
DVB-T 30
Abb. 2
