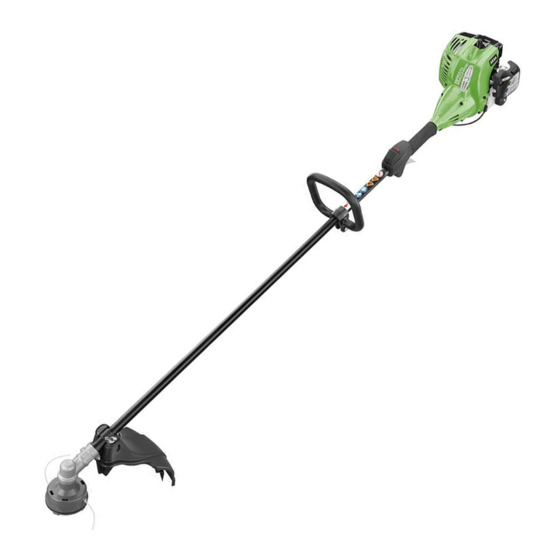

Green Machine 26CS GM22000 Operator's Manual

26cc string trimmers
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

OPERATOR'S MANUAL
MANUEL D'UTILISATION / MANUAL DEL OPERADOR
26
STRING TRIMMERS
cc
TAILLE-BORDURES À LIGNE 26
RECORTADORAS DE HILO 26
ALL VERSIONS
TOUTES LES VERSIONS / TODAS LAS VERSIONES
To register your Green Machine product, please visit:
http://register.greenmachinetools.com/
Pour enregistrer votre produit de Green Machine, s'il vous
plaît la visite: http://register.greenmachinetools.com/
Para registrar su producto de Green Machine por favor
visita: http://register.greenmachinetools.com/
NOTICE: Do not use E15 or E85 fuel (or fuel containing greater than 10% ethanol) in this product. It is a violation
of federal law and will damage the unit and void your warranty.
AVIS : Ne pas utiliser d'essence E15 ou E85 (ou un carburant contenant plus de 10 % d'éthanol) dans ce produit. Une telle
utilisation représente une violation de la loi fédérale et endommagera l'appareil et annulera la garantie.
AVISO: No utilice combustibles E15 o E85 (ni combustibles que contengan más de 10 % de etanol) con este producto.
Esto constituye una violación a la ley federal, dañará la unidad y anulará la garantía.
Your string trimmers has been engineered and manufactured to high standards for dependability, ease of operation, and
operator safety. When properly cared for, it will give you years of rugged, trouble-free performance.
WARNING:
To reduce the risk of injury, the user must read and understand the operator's manual before using
this product.
SAVE THIS MANUAL FOR FUTURE REFERENCE
Ce taille-bordures à ligne a été conçue et fabriquée conformément
aux strictes normes de fiabilité, simplicité d'emploi et sécurité
d'utilisation. Correctement entretenue, elle vous donnera des
années de fonctionnement robuste et sans problème.
AVERTISSEMENT :
blessures, l'utilisateur doit lire et veiller à bien comprendre le
manuel d'utilisation avant d'employer ce produit.
CONSERVER CE MANUEL POUR
FUTURE RÉFÉRENCE
cc
cc
Pour réduire les risques de
26CS
GM22000
Su recortadoras de hilo ha sido diseñada y fabricada de conformidad
con las estrictas normas para brindar fiabilidad, facilidad de uso
y seguridad para el operador. Con el debido cuidado, le brindará
muchos años de sólido y eficiente funcionamiento.
ADVERTENCIA:
usuario debe leer y comprender el manual del operador antes
de usar este producto.
GUARDE ESTE MANUAL PARA
FUTURAS CONSULTAS
26SS
GM23000
Para reducir el riesgo de lesiones, el
