  • Page 1 WiFi Kit S-WE01S Quick Guide WiFi Kits S-WE01S From this page This manual is suitable for firmware version of H4.01.40Y2.0.02W1.0.03+.
  • Page 2 WiFi Kit Quick Guide QG-WE01S-V1.0-0613-NL...

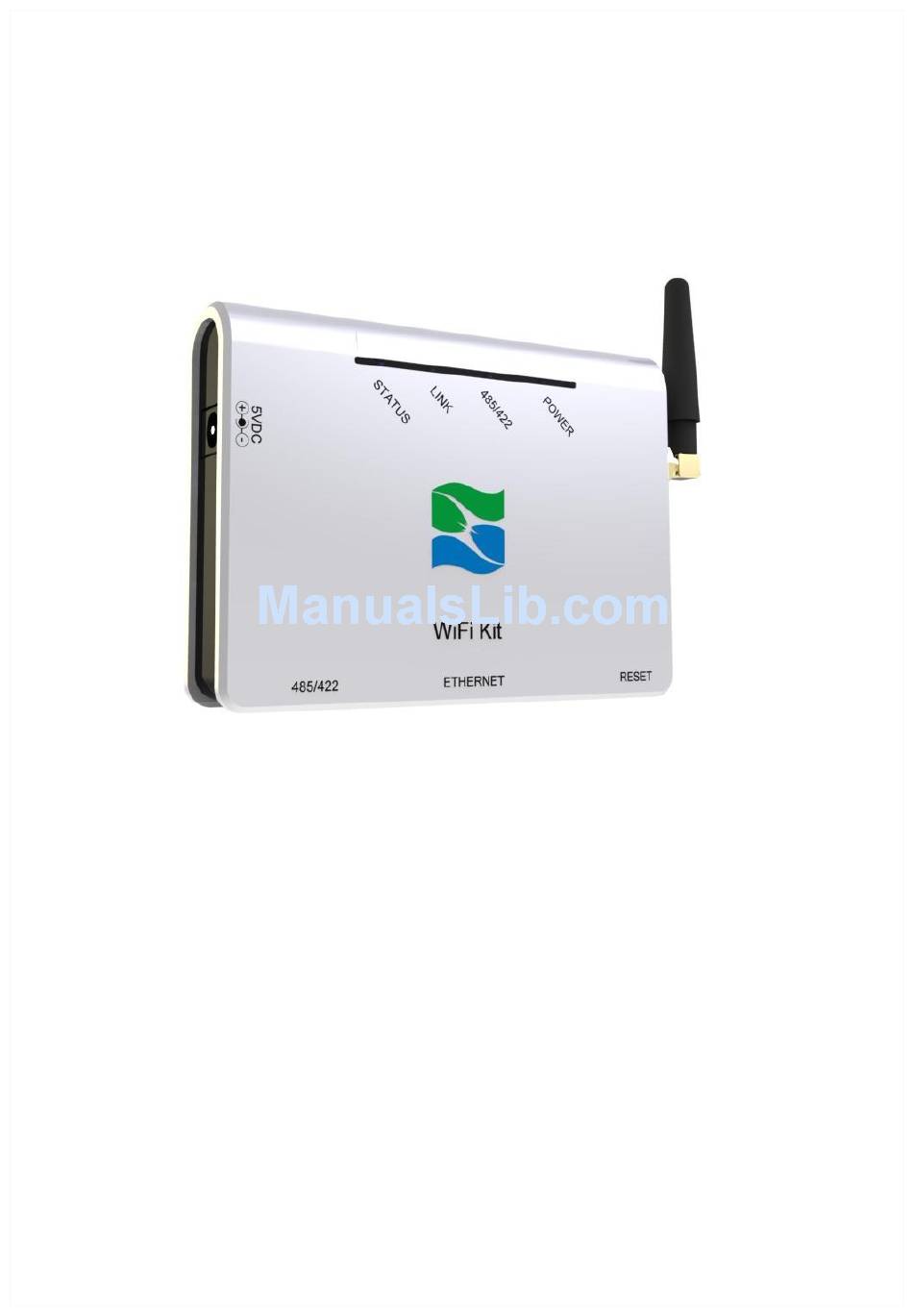

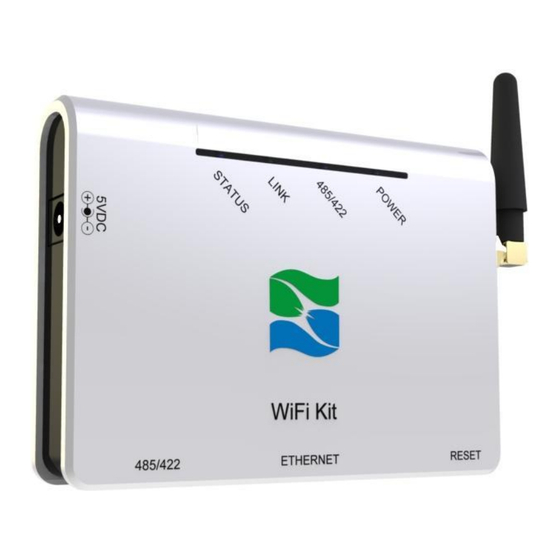

  • Page 3 WiFi Kit Quick Guide WiFi Kit S-WE01S is een externe data logger in de SolarMAN PV monitoring series. Door het verbinden met één of meerdere omvormers door de RS485/422-interface kan het apparaat informatie verzamelen over de PV systemen aangesloten op de omvormers. Door de geïntegreerde WiFi-functie kan het apparaat verbinding maken met de router en informatie versturen naar de webserver, hierdoor wordt remote monitoring mogelijk.
  • Page 4 WiFi Kit Quick Guide Deze Quick Guide is bedoeld om gebruikers te helpen bij snelle installatie en starten van WiFi Kit S-WE01S. Als er problemen zijn, verwijzen wij u naar corresponderende hoofdstukken van S-WE01S gebruikershandleiding(Engels) voor meer informatie. A：Uitpakken I. Checklist...
  • Page 5 WiFi Kit Quick Guide B：Installeer de data logger De datalogger kan aan de muur worden vastgemaakt of plat liggen.. C：Verbind data logger en omvormer(s) Note: 1. Schakel de stroomvoorziening op de omvormer(s) af voordat verbinding wordt gemaakt. Controleer of alle verbindingen gemaakt zijn en schakel dan pas de stroomvoorziening in, anders kan er persoonlijk letsel en schade aan het systeem ontstaan.
  • Page 6 WiFi Kit Quick Guide Noot: De stekkers van de aansluitkabel kan verschillen afhankelijk van merk en model van de aangesloten omvormers. III. Kabel volgorde van de connector naar WiFi Kit Note: Connection method for Cable RS485 between inverter and WiFi Kit QG-WE01S-V1.0-0613-NL...
  • Page 7 WiFi Kit Quick Guide Inverter to WiFi KIT: Line4 connected to line 8 Inverter to Inverter :an ordinary network cable line can be Line5 connected to Line 7 used for connecting an inverter to another one. Line 1 connected to line 1 Line 2 connected to line 2 Line 7 connected to line 7 Line8 connected to line8...
  • Page 8 WiFi Kit Quick Guide ○ ,2Selecteer Obtain an IP address automatically, en klik OK 3. Maak WiFi verbinding met de data logger QG-WE01S-V1.0-0613-NL...
  • Page 9 WiFi Kit Quick Guide ○,1Open draadloze netwerkverbinding en klik View Wireless Networks Selecteer draadloze netwerkverbinding van de data logger, geen wachtwoorden vereist (standard). De naam van het ○, netwerk bestaat uit AP en het serienummer van het product. Klik vervolgens op Verbinden. Verbinding succesvol ○...
  • Page 10 WiFi Kit Quick Guide 4. Instellen parameters van de data logger ○ ,1 Open een web browser, en typ 10.10.100.254, of http://wifi/ vervolgens gebruikersnaam en wachtwoord invullen, beiden zijn admin als standaard. Aanbevolen browsers: Internet Explorer 8+, Google Chrome 15+, Firefox 10+ admin admin ○...
  • Page 11 WiFi Kit Quick Guide (a)Klik Wizard om te starten, vervolgens klik op Start om verder te gaan. (b)Selecteer Wireless connection, en selecteer het type omvormer, klik op Next (c) Klik op Refresh om beschikbare draadloze netwerken zoeken, of voeg deze handmatig toe. QG-WE01S-V1.0-0613-NL...
  • Page 12 WiFi Kit Quick Guide (d)Selecteer het draadloze netwerk dat u nodig hebt om verbinding te maken en klik op Next Noot: Als de signaalsterkte (RSSI) van het geselecteerde netwerk <15% is, betekent een instabiele verbinding, u past de antenne van de router aan, of gebruik een repeater om het signaal te versterken. (e) Voer het wachtwoord voor het geselecteerde netwerk en klik vervolgens op Next QG-WE01S-V1.0-0613-NL...
  • Page 13 WiFi Kit Quick Guide Noot: Het wachtwoord wordt geverifieerd, wacht een tijdje. Als u een ongeldig wachtwoord of coderingsmethode hebt ingevoerd, zal er een fout bericht verschijnen. (f)Selecteer Enable voor een automatisch IP adres, klik vervolgens Next QG-WE01S-V1.0-0613-NL...
  • Page 14 WiFi Kit Quick Guide (g) Verbeter de beveiligingsinstellingen van de WIFI Kit door een opties te selecteren zoals vermeld, klik Next.  Optie1 Als u kiest voor hide AP, de SSID van het AP-netwerk van uw WiFi Kit zal onzichtbaar zijn op uw draadloze netwerklijst. Gelieve het IP-adres van de WIFI-kit op uw router te controleren zodat u de volgende keer in deze server kan inloggen.
  • Page 15 WiFi Kit Quick Guide  Optie3 Als u de gebruikersnaam en het wachtwoord van de webserver wilt wijzigen, voer de nieuwe gebruikersnaam en het wachtwoord in wanneer u opnieuw gaat inloggen in deze server. (h)Als de instelling succesvol is,ziet u het volgende scherm. Klik OK om opnieuw op te starten. QG-WE01S-V1.0-0613-NL...
  • Page 16 WiFi Kit Quick Guide (i) Als herstart succesvol is, zal de volgende pagina weergegeven worden. Als deze pagina niet automatisch wordt weergegeven, Vernieuw uw browser. (j) Log opnieuw in, klik op Status, en controleer de status van de netwerkverbinding van de datalogger. QG-WE01S-V1.0-0613-NL...
  • Page 17 WiFi Kit Quick Guide Noot: Nadat netwerk instelling is voltooid, moet de draadloze STA-modus op enable staan en gevens van je router worden automatisch weergegeven op de interface. Naast Remote server A moet pingable staan zoals het beschreven beeld. II. Verbinding via Ethernet 1.
  • Page 18 WiFi Kit Quick Guide admin admin In de Status pagina kunt u algemene informatie over het apparaat bekijken. Volg de setup wizard om aan de snelle installatie te beginnen. ○,1Klik Wizard om te starten, klik vervolgens op Start om verder te gaan. QG-WE01S-V1.0-0613-NL...
  • Page 19 WiFi Kit Quick Guide ②Selecteer Cable Connection en selecteer het type omvormer, en u kunt kiezen voor in-of uitschakelen van de draadloze functie, , klik op Next Gelieve terug te gaan naar stap (f) tot en met (h) vanaf pagina 11 voor de vervolg procedure ○, QG-WE01S-V1.0-0613-NL...
  • Page 20 WiFi Kit Quick Guide E：Registeer op SolarMAN Portal http://www.solarmanpv.com/portal Open een web browser en ga naar de portal website: Ondersteunde browsers: Internet Explorer 8+, Google Chrome 10+, Firefox 9+, Safari 4+ ○ Klik Register Now Vul uw e-mailadres en wachtwoord in en klik Next ○...
  • Page 21 WiFi Kit Quick Guide ○ Vul de informatie in zoals vereist, klik op Complete ○ Als de registratie succesvol is, zal de volgende pagina weergegeven worden. Klik op OK om terug te keren naar de homepage van de portal. QG-WE01S-V1.0-0613-NL...
  • Page 22 WiFi Kit Quick Guide F：Log in SolarMAN Portal om het PV-systeem te beheren Na succesvolle registratie en account activering, opent u de inlogpagina van SolarMAN Portal, en voer vervolgens het juiste e-mailadres en wachtwoord in om toegang te krijgen tot het systeem.

  • Page 23: Led Indication

    WiFi Kit Quick Guide G：Debug I. LED indication LEDs Status Betekenis Power is normaal POWER Power is abnormaal Verbinding tussen datalogger en omvormer is normaal 485\422 Flashing Gegevens overdracht tussen datalogger en omvormer Verbinding tussen datalogger en omvormer is abnormaal Verbinding tussen datalogger en server is normaal LINK Flashing...

  • Page 24: Troubleshootings

    WiFi Kit Quick Guide II. Trouble shootings Fenomeen Betekenis Oplossing Power off Geen voeding Sluit de voiding aan en zorg voor goede contacten Controleer de aansluitkabel, en zorgen ervoor dat de kabel voldoet aan beschrijvingen van deel III in deze tekst, of de kabel volgorde van de omvormer leverancier.
  • Page 25 WiFi Kit Quick Guide III. Reset Druk op de resetknop met een naald of een geopende paperclip en even vasthouden. Reset is succesvol wanneer 3 LEDs, behalve POWER, uitschakelen. H：Contact Bij eventuele technische problemen, neem dan contact met ons op, met de volgende informatie bij de hand:: Modeltype ...
