Welcome

Thank you for choosing the MONGOOSE PENTACLE M 1 Alarm system for you motorcycle. The system provides

many unique features designed to increase the protection of your machine or to customize its operation to meet your

individual requirements.

Some of these features can only be adjusted by your dealer and are dependent on local regulations. For these

reasons, we advise you to discuss the options available with your installing dealer.

We also advise you read this manual carefully and keep it safe for future reference.

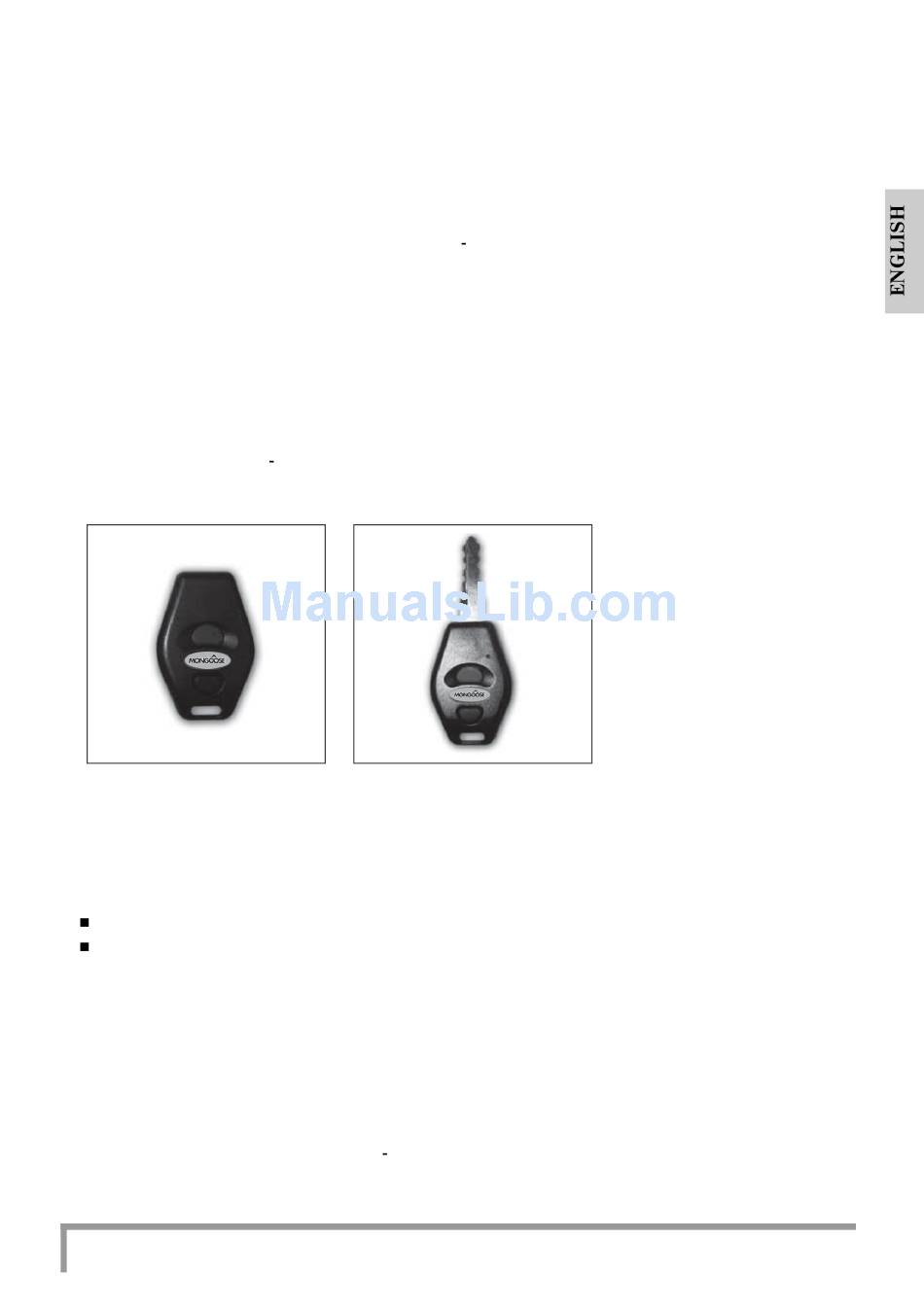

You remote control

MONGOOSE PENTACLE M 1 systems come supplied with 2 remote controls as standard. It is possible to add up

to 4 extra remote controls (6 in total).

Standard

What the buttons do:

There are two buttons on your transmitter.

The GREY button controls the main arm/disarm functions of the system.

The BLACK button controls secondary functions such as movement sensor deletion (Ferry Mode) and panic/

locate.

Combinations of these buttons control further functions (described later in the manual).

Should you wish to change the operation of the alarm from the factory default setting, refer to the relevant section

within this manual for information on how this effects the operation of the system. If you require further guidance you

should contact your installing dealer.

Changing your remote control battery

Each remote control contains a single long life lithium battery (CR1616). This battery will normally last least 12

months. Normal range for the remote control is around 10 meters. As the battery within the remote control comes to

the end of its life, you will notice a reduction in its range and the battery should be replaced.

MONGOOSE PENTACLE M-1

USER GUIDE

Conversion completed

Moto Alarm System

Table of Contents

Need help?

Do you have a question about the PENTACLE M-1 and is the answer not in the manual?

Questions and answers

Summary of Contents for Mongoose PENTACLE M-1

Page 1 We also advise you read this manual carefully and keep it safe for future reference. You remote control MONGOOSE PENTACLE M 1 systems come supplied with 2 remote controls as standard. It is possible to add up to 4 extra remote controls (6 in total).
Page 2: Operating The Alarm System
1. To replace the battery remove the small screw from the ‘key end’ of the remote and split the two halves of the case. NOTE: Take care not to lose the screw and ignition key blade/transponder if the key conversion has already been carried out. 2.
Page 3 Fully arming the alarm system To fully the alarm system to give movement, nudge, trigger switch and battery back up coverage, press the GREY button on the remote control within 45 seconds of turning the ignition off. The indicators will flash twice.
Page 4: Disarming The System
Disarming the system To disarm the system from the armed state, simply press the GREY button on the remote control. The unit will then flash the indicators once to indicate it has been disarmed. Turn the ignition on within 45 seconds or the system automatically re arm in the same state as it was armed prior to disarming.
Page 5: Sleep Mode
If the ignition is turned or one of the trigger switches is operated (e. q. seat removed if the switch is fitted to it) within the 45 seconds countdown period, the unit will passively immobilize. NOTE: If full passive arming has been selected and the ignition is turned ON/OFF the alarm will re arm fully. If one of the trigger switches has been operated the alarm will only immobilise.
Page 6: Hazard Warning Lights
Hazard warning lights This is a hazard light warning feature for motorcycles even if they do not have a hazard warning switch. Pressing both the GREY and BLACK buttons of the remote control for 3 seconds when the ignition is OFF and the alarm system is armed will start the hazard warning lights.
Page 7 The PIN override system The MONGOOSE PENTACLE M 1 Alarm have a PIN disarming feature. As a new product there is no PIN number programmed into the alarm, therefore we strongly recommend you enter own 4 digit number as one of your first priorities.
Page 8 Count the number of slow flashes or beeps from the siren until it equals the first digit of the required PIN and turn the ignition OFF and ON. If you wish to enter a zero turn the ignition OFF and ON immediately after the rapid flashes stop (i.e.
Page 9: Entering A New Pin Code
Entering a new PIN code To initialize the PIN number the following procedure should be followed: DON’T WORRY IF YOU GET IT WRONG If ignition is left ON for more If ignition is left OFF and no You can disarm the alarm with than 10 seconds, the alarm action is taken within 3 the transmitter at anytime...
Page 10: Changing Your Pin
Changing your PIN The PIN can be changed at any time simply by repeating the above procedure. The original PIN will be deleted and the new PIN will disarm the alarm. NOTE: 1. The factory set PIN is 0000. This PIN will not operate the alarm so it is important you set your own personal PIN. 2.
Page 11 Entering an incorrect PIN code will initiate a full alarm reaction. If an incorrect PIN code is entered three times the unit cannot be disarmed by the PIN number for 2 minutes. If you have done this the LED will give double flashes when the third incorrect code is entered until the lock out time has expired.
Page 12: Customising The System
Adding extra remote controls All systems come with two remote controls preprogrammed into the alarm unit. You can have up to a maximum of six remote controls operating the system at any one time. To add a new remote control use the following sequence: a) Disarm the alarm system using either a transmitter or PIN code (please note the code 0000 cannot be used).
Page 13 1. Press the GREY button on the transmitter to move forward through the table to Switch 2 (two beeps will be heard when the switch is selected). 2. Press the BLACK button on the remote control to move backwards through the table to Switch 1 (One beep will be heard when the switch is selected).
Page 14: Disconnect Battery
How to remove your machine’s battery You can remove the battery at any time when the system is in the ‘immobilised only’ or in ‘winter mode’. Winter mode also stops the remotes operating the system making this setting better. If the alarm system has been armed, the internal battery back up system is also turned on and disconnection of the battery will cause the alarm system to sound.
Page 15 Feature Setting available Erase OTHER transmitter codes (Save This switch remotes except the one being used to carry out Code of Transmitter Being used) the process. Any remotes required to operate the system MUST be re coded after carrying out this function. Return Software Switches to Default This setting returns ALL software switches to the factory defaults, including customer set switches...
Page 16 Garage security Your alarm system can be extended to give protection to your garage whilst the machine is parked within it. There are two methods available, a remote linked passive infrared detector system and a hard wired magnetic contact system. The kit contains three magnetic reed switches along with all the cables and fixings required to carry out the installation to most normal garages.
Page 17: Руководство Пользователя
Вступление Благодарим Вас за выбор нашей сигнализации MONGOOSE PENTACLE M 1для Вашего мотоцикла. Сигна лизация MONGOOSE PENTACLE M 1 разработана для установки на мотоциклы с номинальным напряжением в бортовой сети 12В и с заземленным отрицательным выводом аккумуляторной батареи. Сигнализация пред...
Page 18: Правила Пользования
Замена элемента питания пульта управления 1. Для замены элемента питания открутите винт на пульте и разъедините половинки корпуса. 2. Извлеките электрическую плату из корпуса пульта. 3. Выньте элемент питания из держателя, запомнив полярность. 4. Вставьте новый элемент питания в держатель, соблюдая полярность. 5.
Page 19 Дистанционная постановка на охрану Для включения режима полной охраны с включением всех датчиков, входов концевых выключателей и подключением встроенного автономного питания используйте дистанционную постановку на охрану. Для ди станционной постановки на охрану нажмите не позднее чем через 45 секунд после выключения зажигания серую...
Page 20 Снятие с охраны Чтобы снять сигнализацию с охраны, нажмите серую кнопку пульта управления. Индикаторные фонари мигнут один раз, сигнализация снимется с охраны. Не позднее чем через 45 секунд включите зажигание. Иначе сигнализация автоматически вернется в ре жим охраны. Примечание: Каждый раз после снятия с охраны светодиод системы соответствующим количеством вспы шек...
Page 21: Режим Энергосбережения
Если в течение 45 секунд любой из концевых выключателей изменял свое состояние или зажигание было включено и выключено, сигнализация включит режим иммобилайзера. Примечание: Если программно выбран режим полной охраны при автоматической постановке, и зажига ние в течение 45 секунд было включено и выключено, то по истечении 45 секундного периода сигнализация перейдет...
Page 22 Включение аварийной сигнализации MONGOOSE PENTACLE M 1 позволяет включить аварийную сигнализацию, даже если Ваш мотоцикл не оборудован такой функцией. При выключенном зажигании и включенном режиме охраны одновременно на 3 секунды нажмите черную и серую кнопки пульта управления, индикаторные фонари начнут мигать.
Page 23 Включение зимнего режима При выключенной охране и включенном зажигании нажмите обе кнопки на пульте управления и удержи вайте их в течение 10 секунд (до звукового сигнала). Выключите зажигание – сигнализация войдет в зимний режим, потребление тока сигнализацией от аккумуляторной батареи снизится до 250µА. Включить...
Page 24 Примечание: Если Вы хотите установить “0”, выключите и включите зажигание сразу, как только закончит ся серия быстрых вспышек, не дожидаясь первой медленной вспышки (звукового сигнала). 8. Светодиод снова замигает быстрыми вспышками. Через 3 секунды быстрые вспышки прекратятся, и светодиод замигает медленными вспышками. Каждую вспышку будет сопровождать звуковой сигнал. 9.
Page 25 Пример процедуры первоначального программирования PIN кода Включить Включить Выключить зажигание зажигание зажигание не позднее чем через 5 секунд Нажать серую кнопку Включить Выключить зажигание зажигание Светодиод быстро Не позднее чем через 10 мигает в секунд нажать и удерживать течение 3 обе...
Page 26 Снятие сигнализации с охраны с использованием PIN кода Если отсутствует исправный пульт управления сигнализацией, снять сигнализацию с охраны можно введя запрограммированный PIN код. Для ввода PIN кода: 1. Включите зажигание. Включится тревога (немедленно, если сигнализация находится в режиме охраны, или через 10 секунд, если сигнализация находится в режиме иммобилайзера). 2.
Page 27 Пример ввода PIN кода для снятия сигнализации с охраны Включить зажигание и В течение 3 секунд Через 30 секунд тревога оставить его включенным светодиод мигает прекратится и светодиод быстрыми вспышка загорится на 5 секунд ми В течение 3 секунд Не позднее чем через светодиод...
Page 28 Программирование пультов управления В комплекте сигнализации поставляется два пульта управления, однако сигнализация способна запомнить до 6 пультов управления. При необходимости запрограммировать дополнительные пульты управления выпол ните следующую процедуру: 1. Снимите сигнализацию с охраны с помощью пульта управления или PIN кодом. 2.
Page 29: Снятие Аккумулятора
Таблица пользовательских функций №№ Функция Заводская Серая Черная установка кнопка кнопка Варианты звучания сирены Тоне 1 Увеличение Уменьшение (всего 8 вариантов) номера номера варианта варианта Состояние после автоматической постановки Иммобилайзер Полная охрана Иммобилайзер на охрану Переход к установочному программированию Функция 1 (1 сигнал сирены). Выбор варианта звучания сирены. 1.
Page 30: Дополнительное Оборудование
Таблица установочных функций №№ Функция Установки Удаление кодов пультов управления С помощью этой функции из памяти системы удаляются коды из памяти системы всех пультов управления за исключением того, который используется для удаления Возврат к заводским установкам С помощью этой функции можно быстро вернуть все функции...
