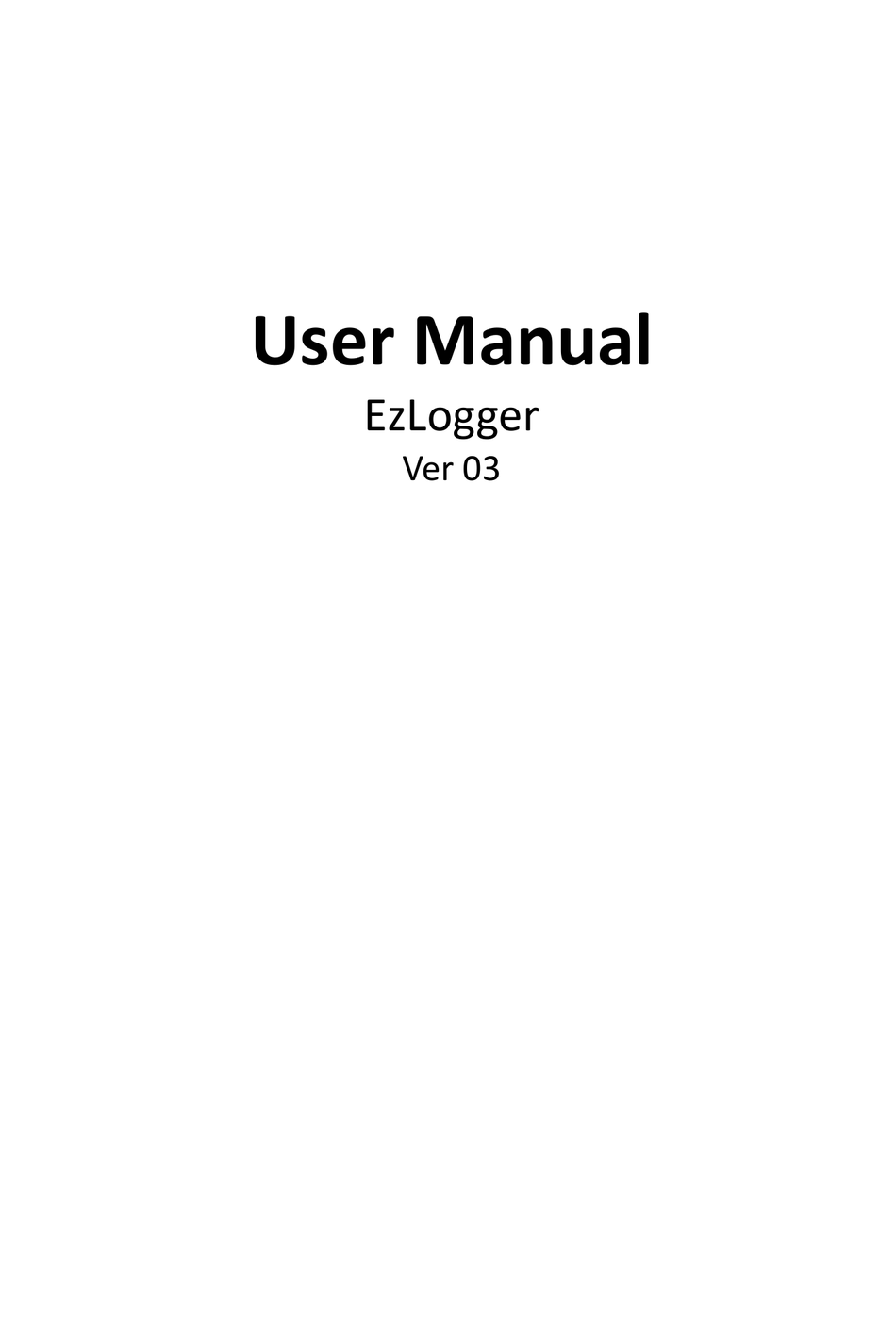

User Manual
EzLogger
Ver 03









Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EzLogger and is the answer not in the manual?

Questions and answers

Summary of Contents for Jiangsu GoodWe EzLogger

  • Page 1           User Manual  EzLogger   Ver 03                                          ...

  • Page 2: Table Of Contents

    3.2 Appearance and Size  . . . . . . . . . . . . . . . . . . . . . . 04  3.3 Equipment Installation   . . . . . . . . . . . . . . . . . . . . 04  3.4 Electrical Connection . . . . . . . . . . . . . . . . . . . . . . 06  4、Indicator Lights ..  . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20  5、Operation with Ripple Control Receiver (RCR)  .  . . . 21  5.1 Connection with RCR . . . . . . . . . . . . . . . . . . . . . . 21  5.2 Operation with RCR  . . . . . . . . . . . . . . . . . . . . . . . 22  6、Reset and Reload . . . . .   . . . .   . . . .   . . . . . . . . . . . . 23  7、Operate with EzExplorer   . . . . . . . . . . . . . . . . . . . . . 24  7.1 New EzLogger . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24  7.2 Edit EzLogger . . .  .  . . . . . . . . . . . . . . . . . . . . . . . . . 27  7.3 Delete EzLogger  . . . . . . . . . . . . . . . . . . . . . . . . . . 29  7.4 Memory Status . . . . . . . . . . . . . . . . . . . . . . . . . . . 31  7.5 View Property . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33  7.6 Summary . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35  7.7 Set date Collect Period  .  . . . . . . . . . . . . . . . . . . . . 37  8、Technical Parameters    . . . . . . . . . . . . . . . . . . . . . . . . 40  8.1 Operation Conditions . . . . . . . . . . . . . . . . . . . . . . 40  8.2 Operation Limitation  . . . . . . . . . . . . . . . . . . . . . . 40  8.3 Data Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41  9、Certificates    . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41 ...
  • Page 3 10.2 Warranty Card  .  . . . . . . . . . . . . . . . . . . . . . . . . . 42  10.3 Warranty Conditions  . . . . . . . . . . . . . . . . . . . . 42  10.4 Scope of Warranty  . . . . . . . . . . . . . . . . . . . . . . 43  11、Contact    . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44 ...

  • Page 4: Symbols

    1、 Symbols          Caution! ‐ Failure to observe a warning indicated  in this manual may result injury.    Product  should  not  be  disposed  as  household  waste.    This  side  up;  the  package  must  always  be  transported,  handled  and  stored  in  such  a  way    that the arrows always point upwards.  Components of the product can be recycled.    Fragile;  the  package/product  should  be  handled  carefully and never be tipped over or slung. ...

  • Page 5: Safety

     Ensure children are kept away from EzLogger.   Do not open the front cover of the EzLogger. Apart from  performing work at the wiring terminal (as instructed in  this  manual),  touching  or  changing  components  without  authorization  may  cause  injury  to  people,  damage to EzLogger and annulment of the warranty.   Static  electricity  may  damage  electronic  components.  Appropriate methods must be adopted to prevent such  damage  to  the  EzLogger;  otherwise  the  EzLogger  may  be damaged and the warranty annulled.   ...

  • Page 6: Installation

    3、Installation  3.1 Unpacking  When  you  receive  the  GoodWe  EzLogger,  please  check  for  external  damage  to  the  EzLogger  and  any  accessories.  Please  also check that the followings are included:  EzLogger.  . . . . . . . . . . . . 1             Power Adapter  . . . . . . . . . . . . 1   Micro SD Card  . . . . . . . . 1             Fixing Bracket  . . . . . . . . . . . . . 2  Screw M3*8 . . . . . . . . . . 4             Mini USB Cable.  . . . . . . . . . . . 1  User Manual  . . . . . . . . . 1             Warranty Card  .  . . . . . . . . . . . . 1   Flash Disk . . . . . . . . . . . . 1             Connector.  .  . . . . . . . . . . . . . . . 1      Power  Fixing ...

  • Page 7: Appearance And Size

    3.2 Appearance and Size  H=31.2 W=103     L=146.0   Figure 3.2.1    3.3 Equipment Installation  3.3.1 Selecting the installation position  The  following  must  be  considered  when  selecting  the  best  location for an EzLogger:   Indoor use only.   The mount and installation method must be suitable for the  EzLogger's weight and dimensions.   The  location  must  be  well  ventilated  and  sheltered  from  direct sunlight.   ...
  • Page 8 Fixing  Bracket  as  shown  in  the  Graph  3.3.2‐1,  and  tighten  them  by  Screws  M3*8  in  the  accessory  bag.  Figure 3.3.2‐1  2 ： Tighten  Step  EzLogger  by  Screws  φ4*12.  Installation  dimensions  are  shown  in the Graph 3.3.2‐2.  Figure 3.3.2‐2             ...

  • Page 9: Electrical Connection

    3.4 Electrical Connection  3.4.1 Interface Instruction      A           B          C           D             E              F   Figure 3.4.1  A  Adapter Socket  B  RS485 RJ45 Socket (connects to inverter)  C  USB port Socket  D  6pin Terminal Socket, Refer to Table 3.3  E  LAN RJ45 Socket (connects to network)  F  Micro SD Card Socket  Table 3.4.1  Notice: Unpack the micro SD card and insert it to the socket (F)  Please  do  not  mix  interface  B  and  E  up    which will lead to damage to EzLogger!     ...
  • Page 10 3.4.2 Installation Procedure   Step1: First of all, make up cables  NOTICE:  In  order  to  implement  waterproof,  the  cables  should  be  made  up  by  hand  strictly  obey  the  guidance  in  manual  of  inverter.   The line sequence of both plugs of RS485 cable should be made  up same as shown in Fig3.4.2.1.    Fig3.4.2.1 Line sequence  The line sequence in both RJ45 plugs should obey TIA/EIA‐568B  criterion strictly, from 1 to 8 as below:                                      ...
  • Page 11 7  Brown & White  4  Blue  8  Brown  Besides that, each cable should be tested by LAN cable tester to  ensure the cable is OK. These cables will be used to connect not  only EzLogger and inverter but also inverter and inverter.  Step2: Check the cable daisy chain  The  whole  system  should  be  made  up  as  shown  in  below  Fig3.4.2.2, in which the laptop is only used for debug.    Fig3.4.2.2. Whole system connection diagram  Before  complete  the  whole  connection,  it  should  be  tested  as  below:  Test  the  connection  from  plug  1a  to  plug  (N+1)b  as  shown  in ...
  • Page 12 Fig3.4.2.3. If everything is ok, the LAN cable tester will tell the  line 3/6/7/8 is OK. Neglect  the  status  of  line  1/2/4/5 because the  line1 is shorted to line2 and line4 is shorted to line5 in inverter.    Fig3.4.2.3. Check the whole RS485 cable connection  If  the  line  3/6/7/8  is  not  ok,  please  pull  out  the  plug  Nb  from  inverter N#, and test the connection from plug1a to plug Nb, as  shown in Fig3.4.2.4.     Fig3.4.2.4. Check the connection between 1a and Nb  If the test result is ok, it means there is something wrong with  inverter N#. First re‐check cable N+1 using LAN cable tester and  make  sure  it  is  OK  and  insert  the  plug  back  into  inverter  N#.  Then insert plug Nb into inverter N#, and pull out plug Na from ...
  • Page 13   Fig3.4.2.5. Check the connection between Na and (N+1)b  Repeat steps above can find the bug and then fix it one by one  until the whole daisy chain connection is ok.  At last pull out cable N+1 from inverter N# and fasten the cover  and then insert plug1a to EzLogger.  Step3:  Power  on  the  EzLogger  and  all  inverters.  Observe  the  status of LED indicators on top cover of EzLogger.  If everything is OK, it should be like below:  Power Led: always on  If not, check the power supply adaptor of EzLogger.   Speed  Led:  always  on  after  the  LAN  cable  is  connected  to  the  Ethernet network  Link  Led:  flash  frequently  after  the  LAN  cable  is  connected  to ...
  • Page 14   3.4.3 Configure EzLogger  A  laptop  with  Ethernet  socket  is  essential  for  EzLogger  configuration.  Step1. Power the EzLogger on with power adaptor  Step2.  Using  a  CAT5  LAN  cable  connect  the  laptop  with  EzLogger  directly.    Modify  the  IP  address  of  the  laptop  to  192.168.1.100 following steps below.    Fig3.4.3.1. Click Start, and click ‘Control Panel’  You will get: ...
  • Page 15   Fig3.4.3.2. Click ‘View network status and tasks’  You will get:    Fig3.4.3.3. Click ‘Local Area Connection’  You will get: ...
  • Page 16     Fig3.4.3.4. click ‘Properties’ button   You will get: ...
  • Page 17      Fig3.4.3.5. Choose ‘Internet Protocol’ and click ‘Properties’ ...
  • Page 18   Fig3.4.3.6.  Choose  ‘Use  the  following  IP  address’  and  key  the  digital in purple circle as above and click ‘OK’ button    Step4. Run EzConfig.exe that is stored in the flash disk.  If  the  ‘Connection  Status’  is  ‘Connect  Fail’,  please  check  the  IP  address of your laptop is 192.168.1.100 or not. ...
  • Page 19   Step4.1 Time Configuration  Once  EzConfig.exe  connects  with  EzLogger  successfully,  it  will  set the system time of the laptop to EzLogger automatically. If  there is time difference from local time, you can click ‘Set Time’  button to set time.  Step4.2 Inverter Information    Fig3.4.3.7. Inverter List  After  connects,  you  can  click  ‘Refresh’  button  to  acquire  the ...
  • Page 20 Only when each inverter installed in the whole system is online  can we finish the debug process.  Step4.3 LAN Parameter Configuration  There are two ways for EzLogger to be allocated IP address. One  is static IP address and the other one is automatically.  Click 'DHCP Enable' to enable DHCP function which means the  IP  address  of  EzLogger  will  be  allocated  from  router  or  switch  automatically.    Fig3.4.3.8  However if it is preferred to use a static IP address for EzLogger,  please type the correct IP, Subnet Mask and Gateway, and then  click  'Set'  button  and  the  LAN  configuration  will  be  applied  to  EzLogger   NOTICE:  Once  LAN  parameter  is  modified,  the  connection  between ...
  • Page 21 Please DO NOT enable 'ARCF '  or  'Real‐Time Data', otherwise it  will  make  EzLogger  out  of  work.  (It  is  reserved  for  ARCB  product.)  Step5.  Disconnect  EzLogger  from  the  laptop  and  connect  as  below.    Fig3.4.3.9. Whole system connection diagram    3.4.3 Registration in GoodWe Portal  Browse  http://www.goodwe‐power.com,  and  click  the  “Register” button. Select “End User” as user type, and fill in the  register table and the registration is completed.    3.4.4 Create PV Station in GoodWe Portal  Fill in the table of the “New Station” web page according to the  actual  location  of  your  station.  In  the  “Maintain  EzLogger” ...
  • Page 22 EzLogger  including  S/N  and  Check  Code,  and  click  “Add”  button.  Then  enter  the  information of the inverter that is connected with the EzLogger  including  S/N,  Check  Code,  Type  and  Description,  and  click  “Add” button.   If  you  have  several  inverters  connected  with  EzLogger,  you  need to enter their information one by one.  ...

  • Page 23: Indicator Lights

    4、Indicator Lights  There are 6 indicator lights on left side of the front cover.   Label  Light On Light Off  Colour POWER  Powered on Powered off Green SPEED  Joined to  Disconnected from  Yellow local network local network RCR  Received  No command   Yellow command  from  from RCR Table 4‐1  Label  Flickering  Light Off  Colour LINK  Joined to  Disconnected from  Yellow local network  local network  RS485  Communicates  Data Interval   Yellow with Inverter ...

  • Page 24: Connection With Rcr

    5、Operation with Ripple Control Receiver  The  EzLogger  can  be  connected  with  ripple  control  receiver  (RCR for short afterwards) and executes the command from it.     5.1  Connection with RCR  Pick up the 6‐pin terminal plug like below:    Figure 5.1‐1    Pin  Allocation  Description  1  D.IN.1  Level 1(60%)  2  D.IN.2  Level 2(30%)  3  D.IN.3  Level 3(0%)  4  D.IN.4  0.95 Lagging  5  D.IN.5  0.90 Lagging  6  GND    Table 5.1 ...

  • Page 25: Operation With Rcr

    Fabricating the cable using the terminal plug and connects with  RCR according the description and the type of RCR. Please see  below example:    Figure 5.1‐2    5.2 Operation with RCR  Keep  the  connection  between  EzLogger  and  RCR  stable,  and  both  powered  on.  The  EzLogger  will  execute  the  command  from RCR automatically.   ...

  • Page 26: Reset And Reload

    6、Reset and Reload EzLogger    Figure 6  There are two buttons in the right side of EzLogger.   One  is  the  Reset  button,  press  this  button  to  restart  the  EzLogger .    The reload button is used to reload the default configuration of  network parameter of EzLogger. Press this button longer than 3  seconds to the change the EzLogger to default configuration.   Notice:  All  configurations  have  to  be  reset  after  using  reload  function. ...

  • Page 27: New Ezlogger

    7、Operating EzLogger with EzExplorer  7.1 Create a New EzLogger configuration  Click  “New  EzLogger”  in  the  “EzLogger”  drop  down  menu  (or  click  new  EzLogger  menu  in  the  EzLogger  menu  in  the  menu  bar).  See Figure 7.1‐1:    Figure 7.1‐1  After  click  “New  EzLogger”,  there  will  be  a  “New  EzLogger”  dialog box. See Figure 7.1‐2 ...
  • Page 28 If  the  EzLogger  is  in  the  same  LAN  segment  with  EzExplorer,  EzExplorer  will  search  and  find  it  out  automatically.  Otherwise  you  need  to  type  the  IP  address  of  EzLogger  manually.  The  IP  address is that you set to EzLogger in advance via EzConfig, or  192.168.1.200  as  factory  setting.  Or  you  can  click  'Search' ...
  • Page 29 EzExplorer  will  search  in  the  LAN  segment  and  find  it  out  automatically.  The  port  is  set  to  1234  as  default  which  cannot  be altered.  Besides,  you  can  name  the  EzLogger.  The  name  must  be  comprised of numbers or letters.   Click  the  OK  button  in  the  dialogue  box.  The  icon  of  the ...
  • Page 30 Note:  Please  press  the  reset  butten  which  will  restart  the  EzLogger manually and will apply all changes.  Right  click  one  EzLogger  icon  under  the  Ethernet  icon  in  the  manager  area  and  click  the  “Edit  EzLogger”in  the  drop  down  menu  (or  click  “Edit  EzLogger”in  the  EzLogger  menu  in  the ...
  • Page 31   Figure 7.2‐1  After  clicking  the  “Edit  EzLogger”  menu  item,  an  “Edit  EzLogger” dialog box will appear. Fill in the correct parameters  according to your local network. See Figure 7.2‐2.   ...

  • Page 32: Delete Ezlogger

    IP  address  is  in  conflict  with  another device.  Note:  Please  restart  the  EzLogger  after  any  changes  of  LAN  parameters.    7.3 Delete EzLogger  Right  click  an  EzLogger  icon  under  the  Ethernet  icon  in  the  manager  area  and  click  the  “Delete  EzLogger”  menu  item  (or ...
  • Page 33 See Figure 7.3‐1.    Figure 7.3‐1  After clicking on “Delete EzLogger” a pop‐up dialogue box "Set  Local  Password"  will  prompt  the  user  to  provide  a  password.  See Figure 7.3‐2. ...

  • Page 34: Memory Status

    Enter the password and click on the “OK” button.  A “Prompt” dialogue box will then appear. See Figure 7.3‐3.    Figure 7.3‐3  In the “Prompt” dialog box, click "Y" to delete EzLogger or click  “N” to cancel the action.    7.4 Memory Status  Right  click  an  EzLogger  icon  under  the  Ethernet  icon  in  the  manager  area  and  then  click  the  “Memory  Status”  menu  item  (or  click  the  “Memory  Status”  menu  of  the  EzLogger  menu  in ...
  • Page 35 the menu bar). You can also click the “Memory Status” button  in the toolbar.   See Figure 7.4‐1.    Figure 7.4‐1  After  clicking  the  “Memory  Status”  menu  item,  a  memory  status dialog box will appear. See Figure 7.4‐2. ...
  • Page 36   Figure 7.4‐2  In the memory status dialog box, two field boxes are available:  total memory size and used memory size. So you can view the  memory  usage  of  the  selected  EzLogger.  Both  fields  are  read  only and cannot be modified.    7.5 Property  Right  click  an  EzLogger  icon  under  the  Ethernet  icon  in  the  manager area and click the “Property” menu item (or click the  “Property” menu of the EzLogger menu in the menu bar). See  Figure 7.5‐1. ...
  • Page 37   Figure 7.5‐1  After clicking the “Property” menu item, a property dialog box  can be seen on screen .See Figure 7.5‐2. ...

  • Page 38: Summary

      7.6 Summary – Power Yield  This  function  is  used  to  view  the  power  yield  by  all  the  inverter/s attached to the selected EzLogger.  Right  click  an  EzLogger  icon  under  the  Ethernet  icon  in  the  manager area and click the “Summary” menu item (or click the  summary  menu  of  EzLogger  in  the  menu  bar),  and  a  window  will then display a summary. See Figures 7.6‐1 & 7.6‐2. ...
  • Page 39   Figure 7.6‐1  The  default  interface  of  the  EzLogger  summary  is  displayed  in  Figure 7.6‐2.    Figure 7.6‐2  The  EzLogger  summary  is  displayed  as  three  levels:  a  yield ...

  • Page 40: Set Date Collect Period

      7.7 Set the data Collect Period  Click  the  “Collect  Period”  menu  item  of  the  EzLogger  menu  in  the  menu  bar  (or  right  click  the  EzLogger  icon  under  the  Ethernet  icon  in  the  manager  panel  and  click  the  “Collect  Period” menu).  ...
  • Page 41   Figure 7.7‐1  When the “Collect Period” menu item has been selected, a pop  up  box  “Require  Password  for  Setting”  will  be  available.  See  Figure 7.7‐2.    Figure 7.7‐2 ...
  • Page 42 Then input the password and click the "OK" button. The default  password is 123456. Then a further pop‐up box will appear “Set  Collect Period” See Figure 7.7‐3.    Figure 7.7‐3  In the "Set Collect Period" window, input a number higher than  180 and click the "OK" button. A message panel will display the  result.  Note: Collect period is the frequency that EzLogger will source  data from the inverter/s. E.g. If the collect period is 180 seconds,  then  EzLogger  will  request  data  from  the  inverter/s  every  180  seconds.         ...

  • Page 43: Technical Parameters

    8、Technical Parameters    8.1  Operation Conditions  EzLogger can be installed indoor only; it will cause damage if it  runs out of range of following conditions:   Input Voltage  9 VDC  Input Current  500m A  Power Consumption  5 W  Operating  Temperature  ‐20～60°C  Range  Humidity Range  0% ‐ 95%  Table 8.1  8.2 Operation Limitation  Communication  Communication  Distance Limitation  Interface  Mode  RS485  RJ45  MAX. 800 m Cable  USB Port  MiniUSB_B  MAX. 2 m Cable  Net Port  Network  MAX. 100m Cable  Table 8.2   ...

  • Page 44: Data Storage

    8.3  Data Storage  The  data  of  inverter  is  storage  as  csv  format  files  in  micro  SD  card.  Its  capacity  is  2GB  which  is  only  available  for  data  of  20  inverters not longer than 3 years. When the space is using up,  the oldest data files will be deleted. And you can download the  csv file via a micro SD card reader or the USB cable.     9、Certificates      Figure 9             ...

  • Page 45: Warranty

    10、Warranty          10.1 Warranty Period  GoodWe provides a standard warranty of 2 years for EzLogger.  Additional provision will be subject to contract.     10.2 Warranty Card  The  warranty  card  and  purchase  invoice  should  be  properly  kept  for  the  product  warranty  period.  Meanwhile,  the  nameplate on products shall be kept clearly visible. Otherwise  GoodWe  may  reject  warranty  service  or  only  provide  paid  service.    10.3 Warranty Conditions  According to the GoodWe product description and instructions,  if a device becomes defective within the warranty period, and it  is proved that further functional performance is impossible due ...

  • Page 46: Scope Of Warranty

    C  Replaced (If the original model is no longer produced,  GoodWe will provide a replacement device of equivalent  value according to model and age.)    10.4 Scope of Warranty  Warranty is not valid in the following situations:   Products  or  fittings  exceed  warranty  period  (excluding  any  warranty extension agreement signed beforehand).   Fault  or  damage  is  caused  by  improper  operation  or  not  following  the  user  manual,  product  instructions,  or  relevant  safety regulations.   Insufficient ventilation of the unit.   Fault or damage due to improper installation, repair, change  or removal by persons who are not authorized by GoodWe. ...

  • Page 47: Contact

    11、Contact    If  you  have  any  enquiries  or  technical  problems  concerning  a  GoodWe  SS  series  inverter,  please  contact  our customer services.    Address:  No.189 Kun Lun Shan Road,  Suzhou New District,  Jiangsu, China (Jiangsu GoodWe Power Supply Technology  Co., Ltd.)    Tel: + 86 512 6239 6771  Fax: + 86 512 6239 7972  E‐mail: service@goodwe.com.cn  Website: www.goodwe.com.cn   ...
